Безщеточные платы управления в китайском инструменте
|
|
|
Anat78
|
Дата: Среда, 26.02.2025, 11:31 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
Безщеточные платы управления в китайском инструменте и не только китайском, схемы, ремонт и разборка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 26.02.2025, 11:48 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|

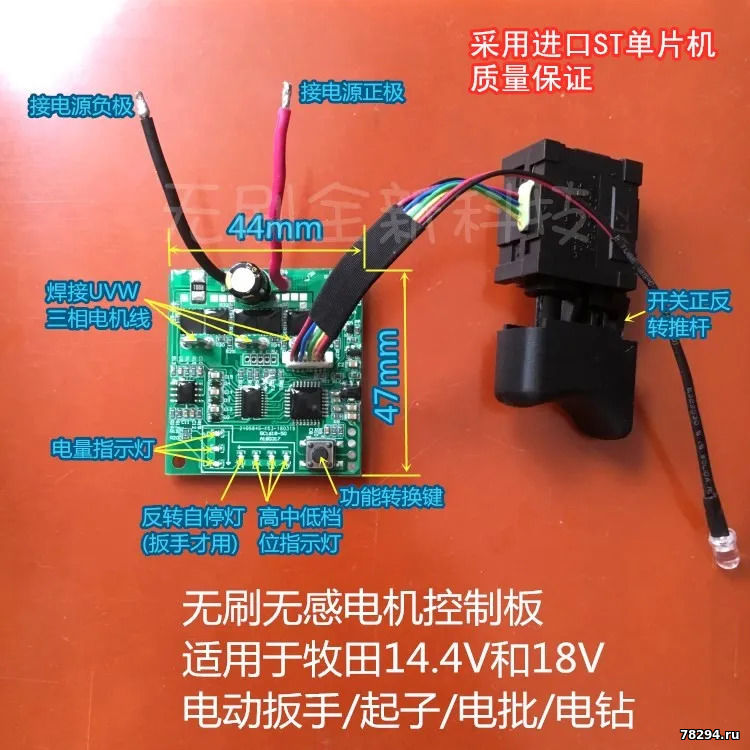

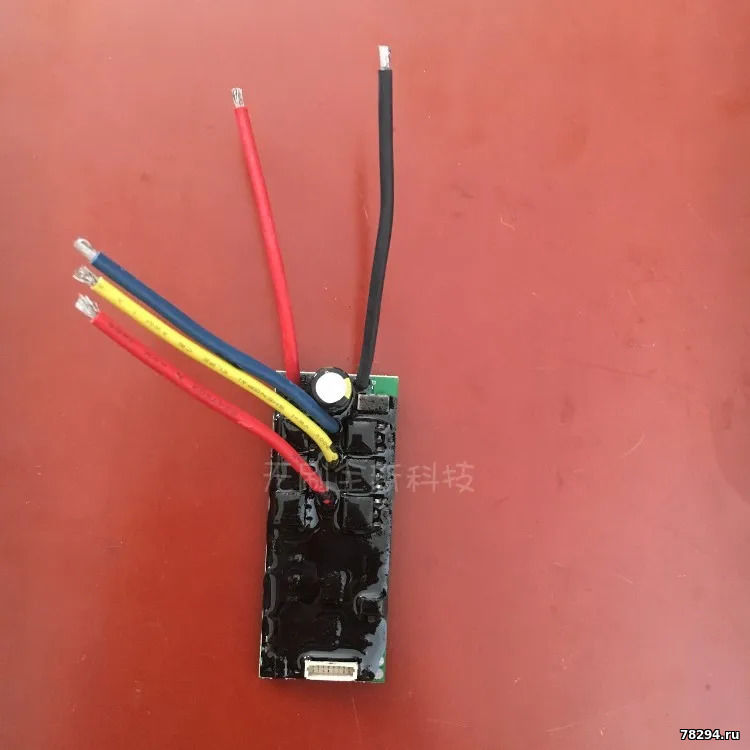

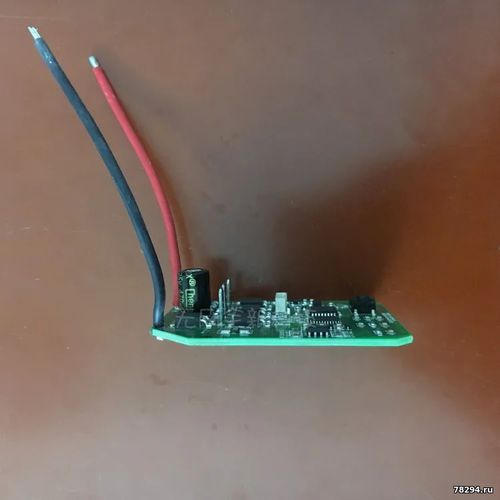

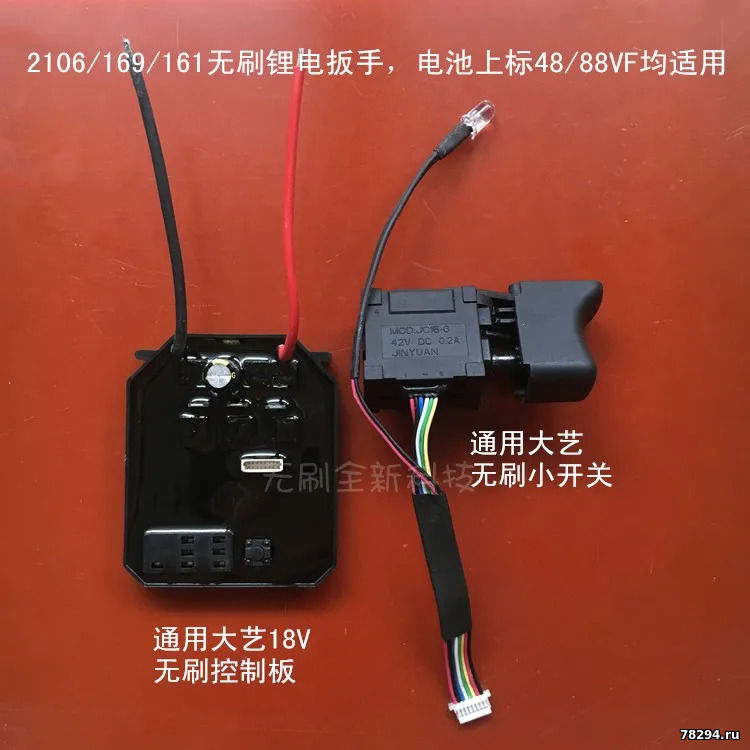

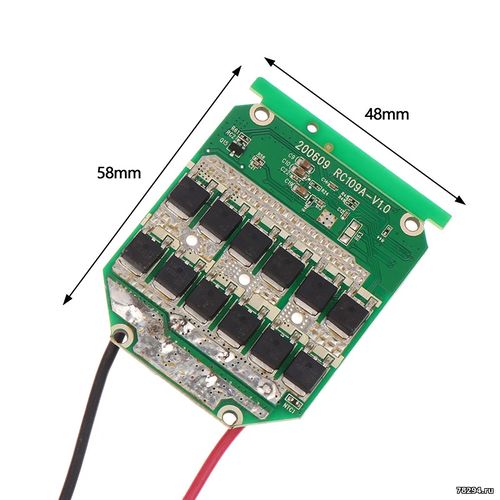

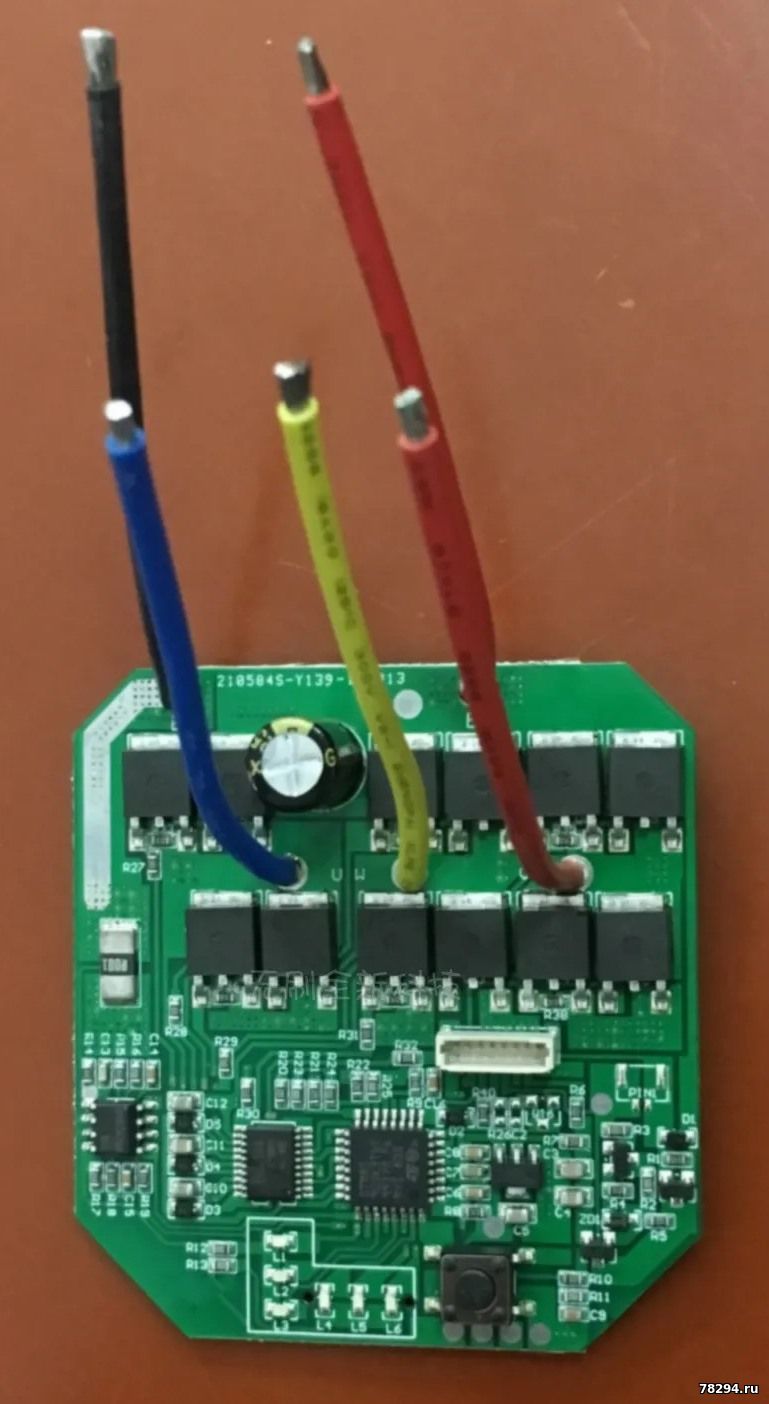

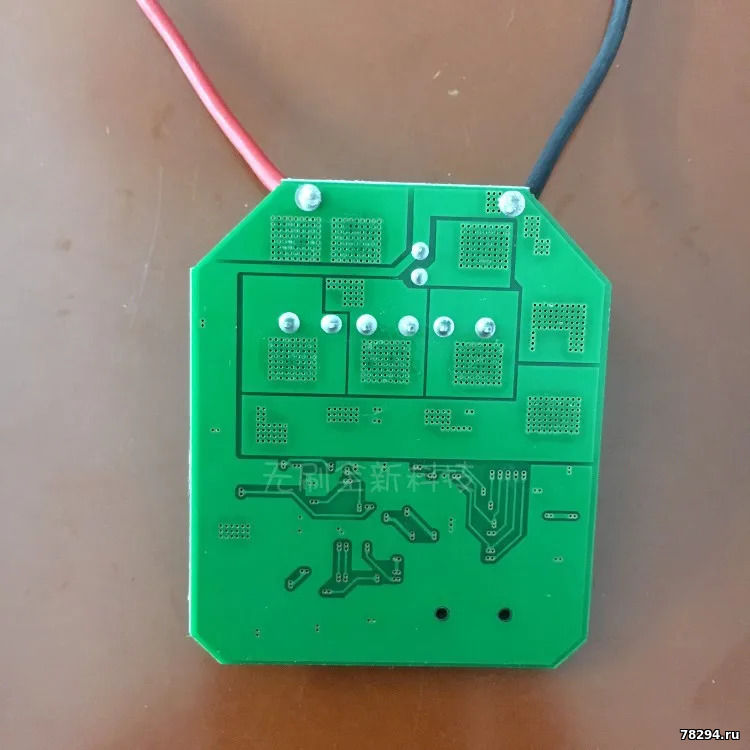

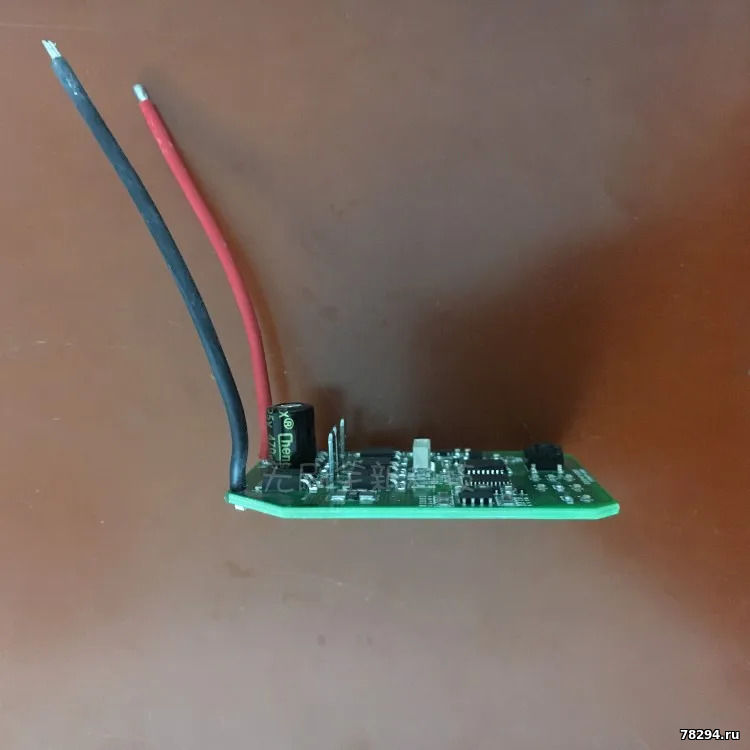

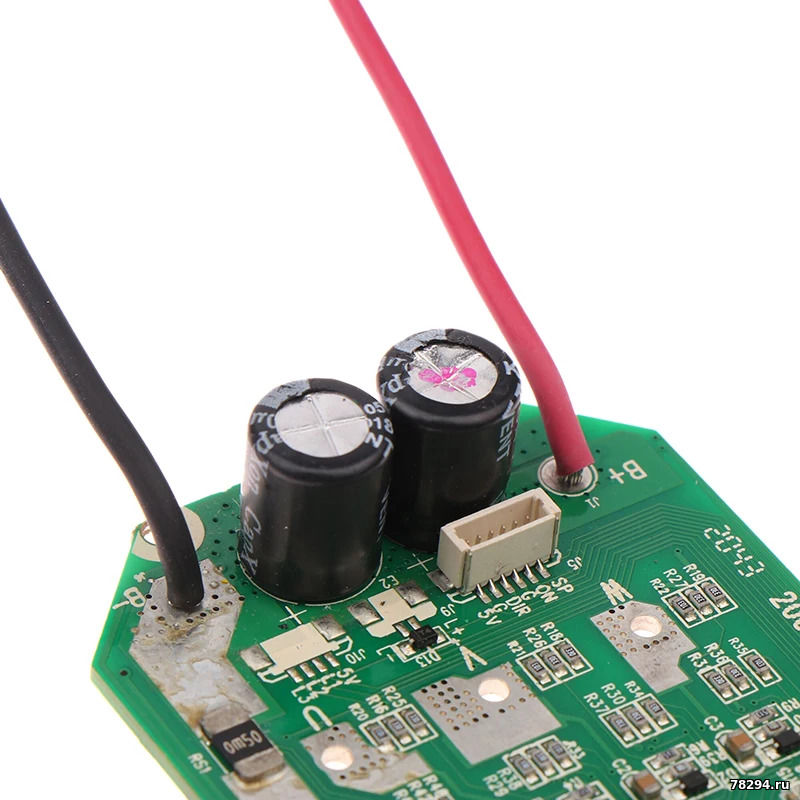

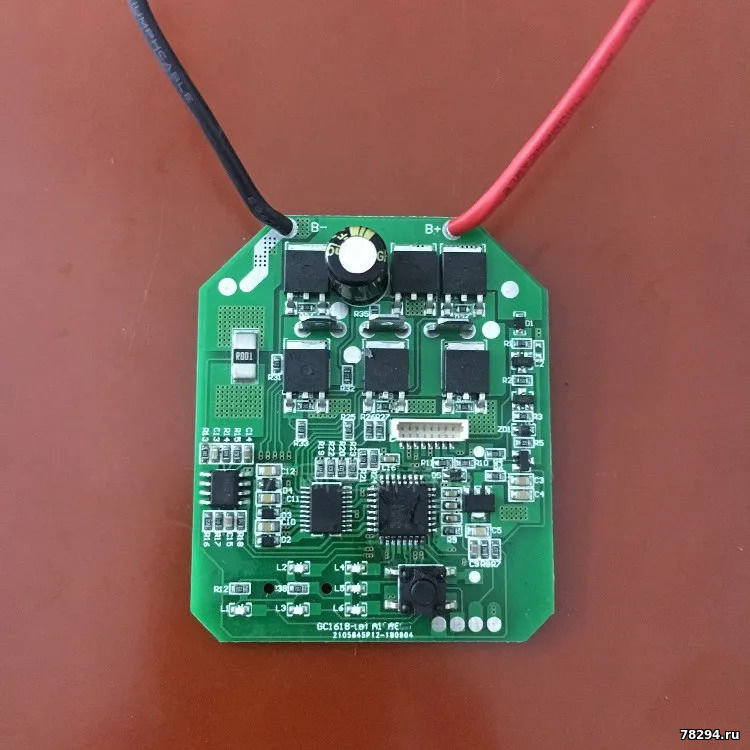

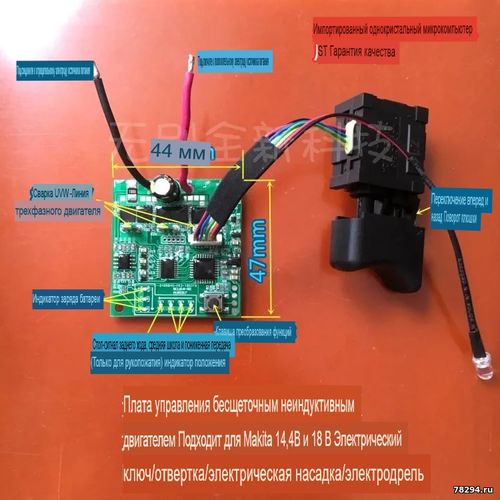

Плата управления 18 в подходит для dayi бесщеточный литиевый электрический ключ 2106/169/161 Замена (для других брендов, пожалуйста, найдите общую покупку для различных брендов в магазине). аккумулятор с 48VF, 88VF, 68VF и 128VF применим.

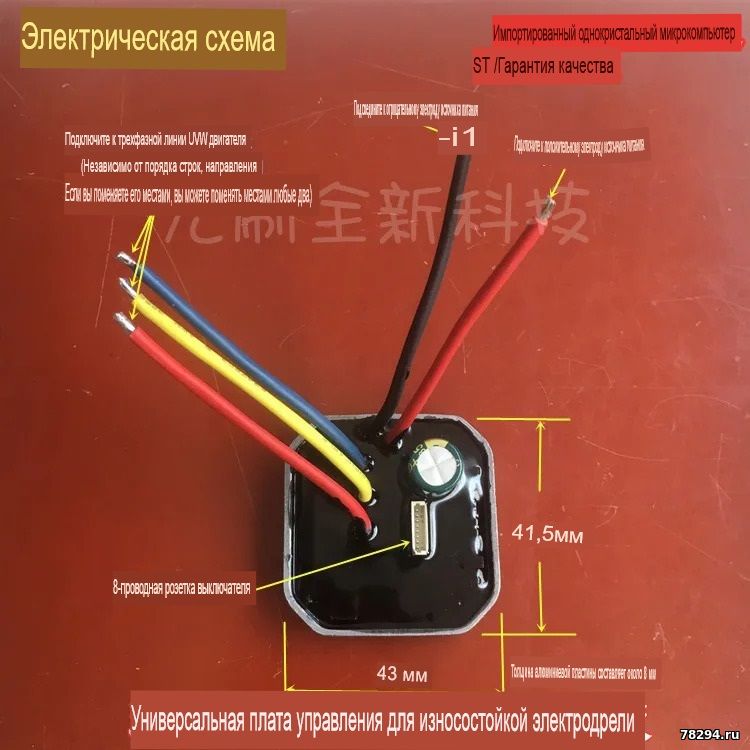

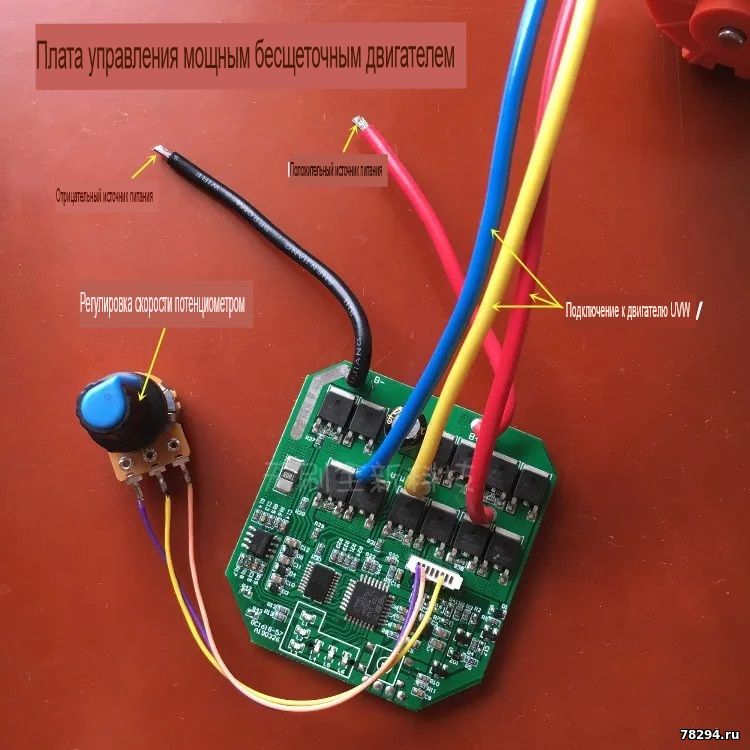

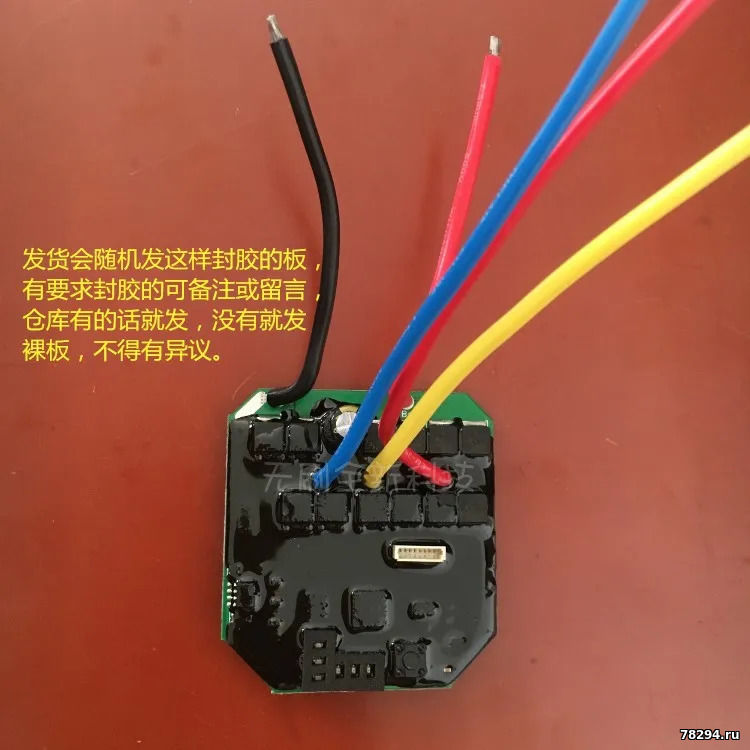

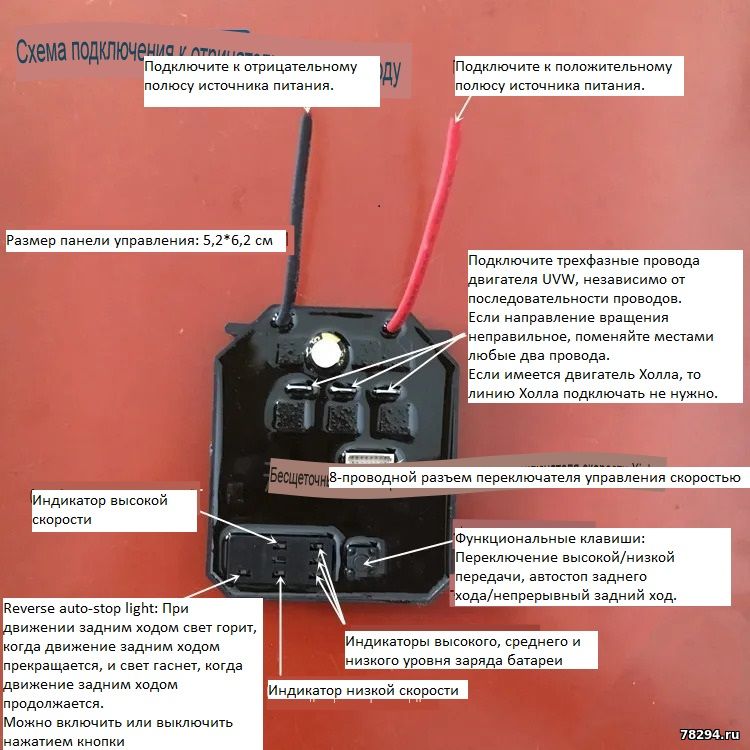

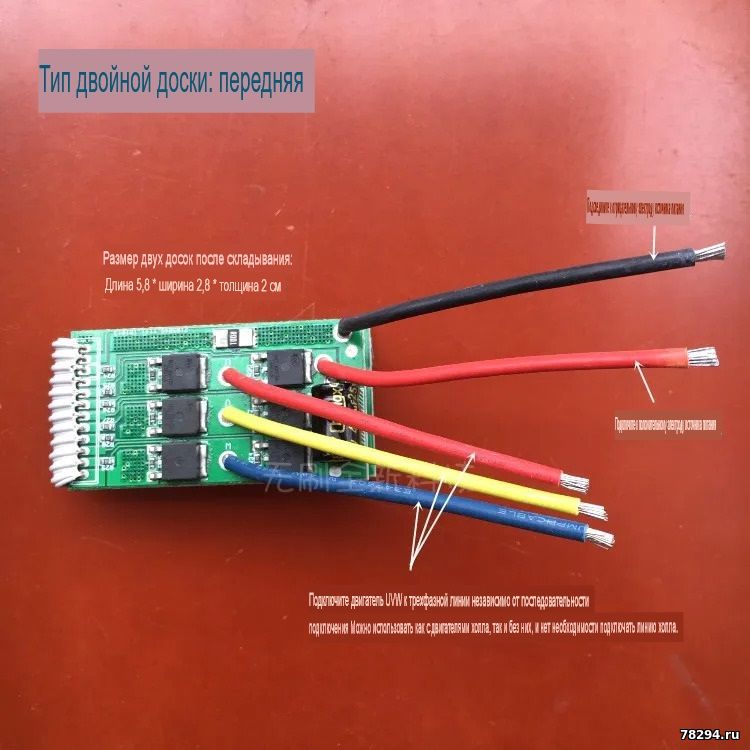

Проводка проста, начинающий может обратиться к следующей проводке изображения, пока убедитесь, что положительная и отрицательная линия питания электрода не подключена к неправильной линии, мотор три UVW фазовая линия не повреждена, если направление перевернуто, отрегулируйте любые две!
Примечания (внимательно прочитайте):
1. Поскольку большая часть гаечного ключа является раздельным двигателем, оболочка должна быть установлена сначала, завинчиваться, а затем Питание на испытательной машине. Не допускается подключение только двигателя, потому что сплит-мотор не поддерживается и не фиксируется, даже если его можно повернуть, это также беспорядок, легко привести к повреждению контрольной платы!
2, не может непосредственно поместить положительную и отрицательную линию полюса платы управления в чехол для аккумулятора на испытании переключателя давления, А затем посмотрите, что индикатор не на том, как отправить мне плохую доску! "потому что наша плата для подключения двигателя на оболочке после питания, а затем нажмите переключатель,
световой индикатор включен! не говорите мне, что ваш оригинал может, так что это означает, что вы знаете! не делайте, как требуется, если плата повредит себя!
2, только купите пульт управления, в оригинальный переключатель, должен быть вставлен вертикально, чтобы избежать неправильной силы на контрольный переключатель на плате контактный разъем изгиб, в результате чего тестовая Машина не может быть использована, если плата повреждена, покупатели несут полную ответственность!

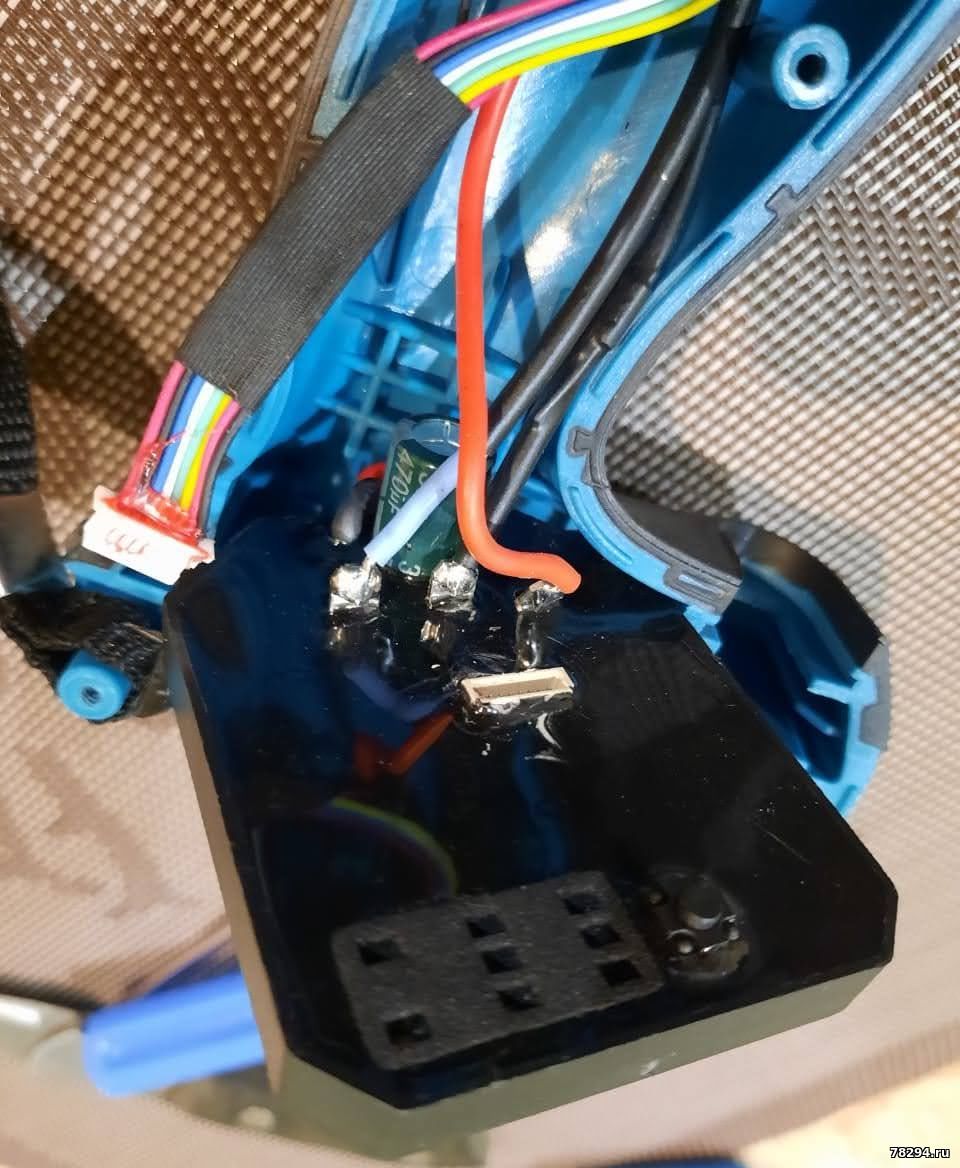

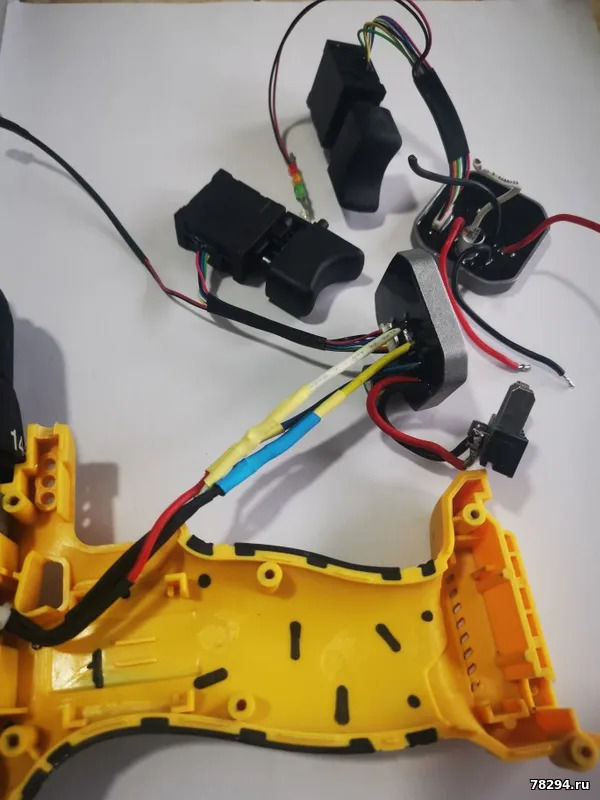

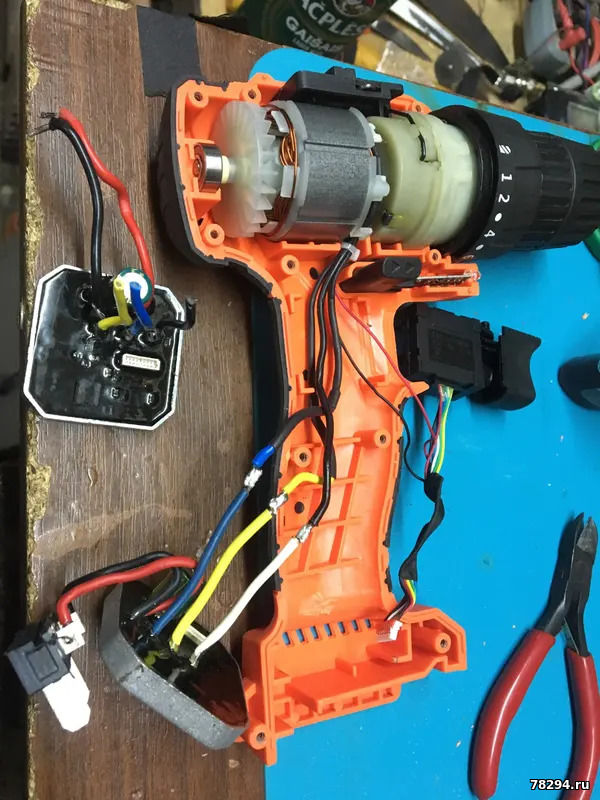

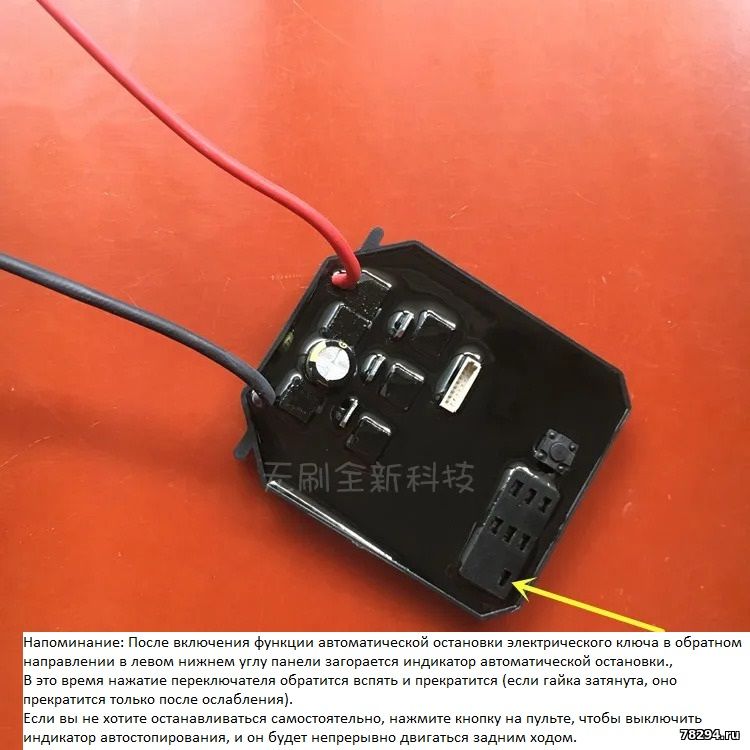

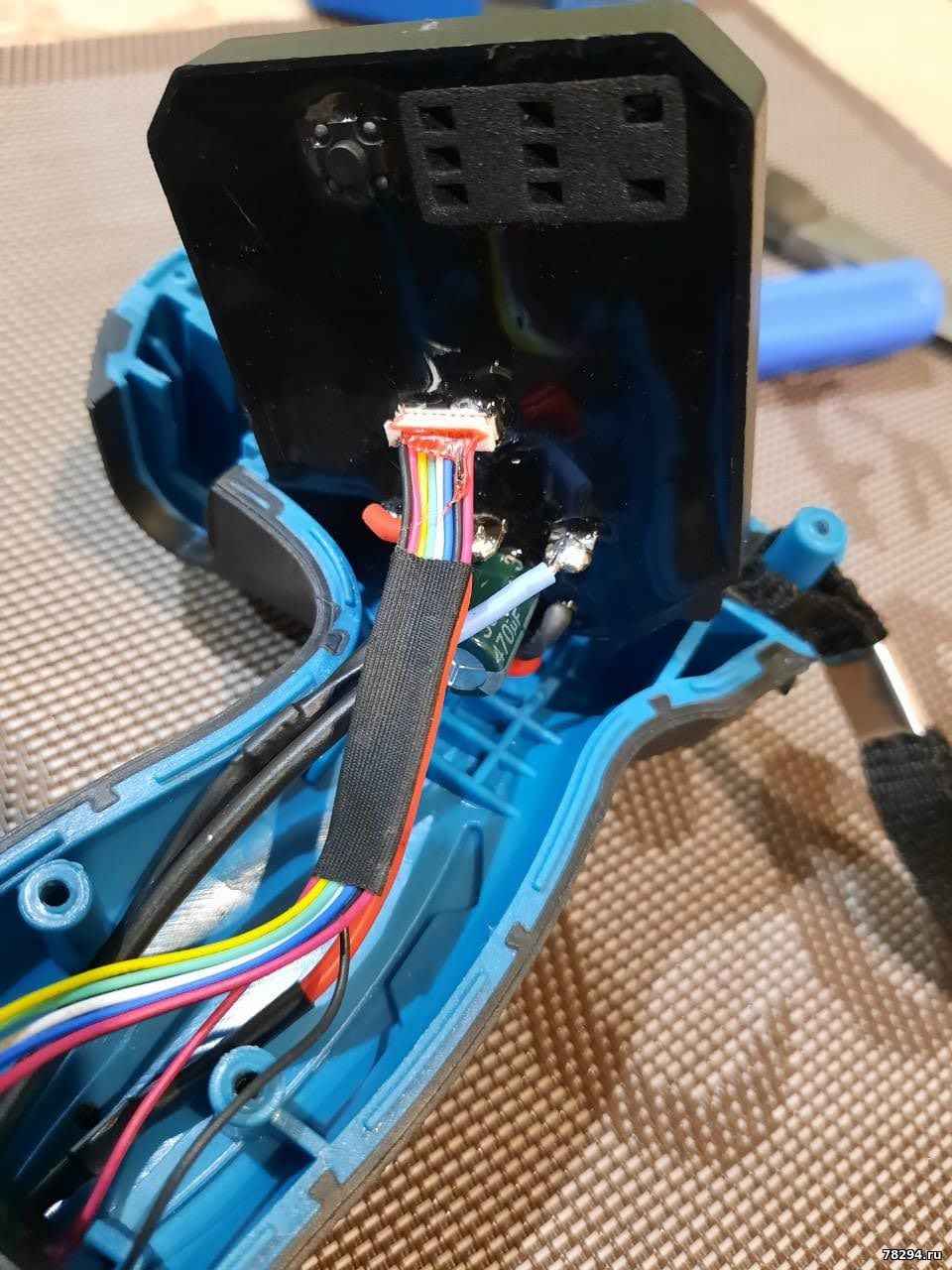

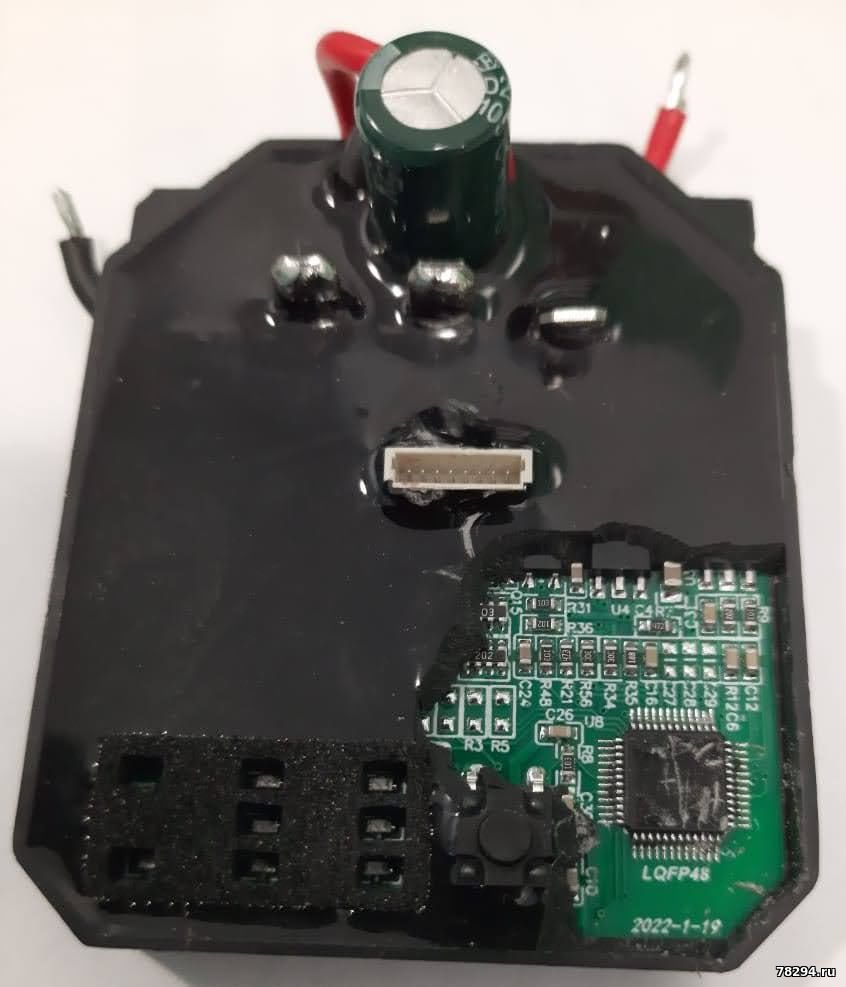

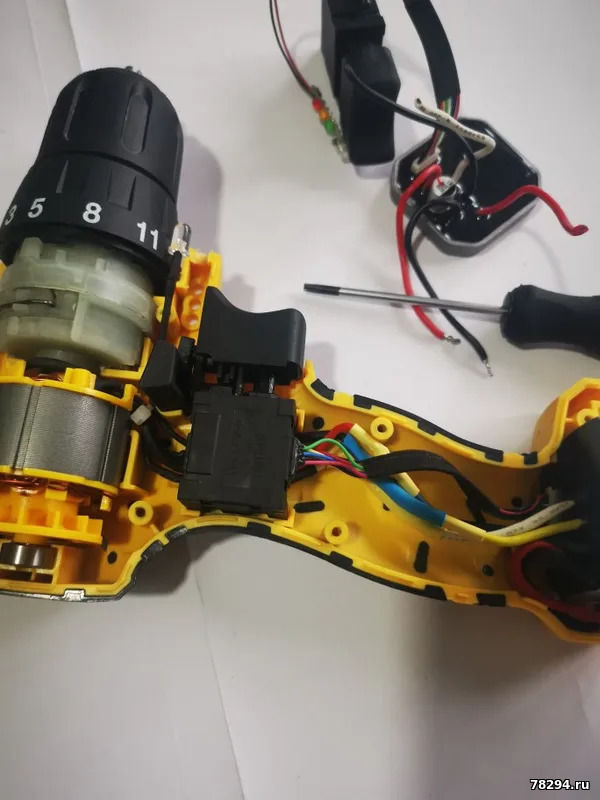

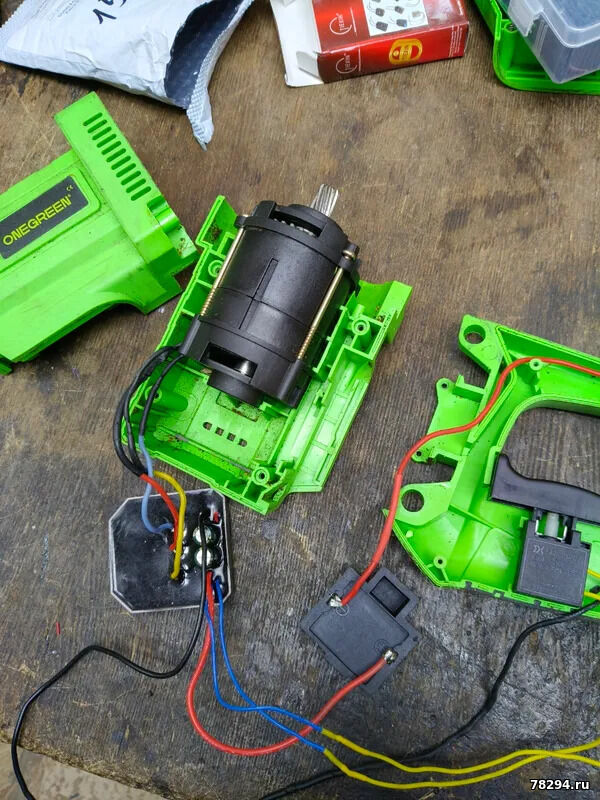

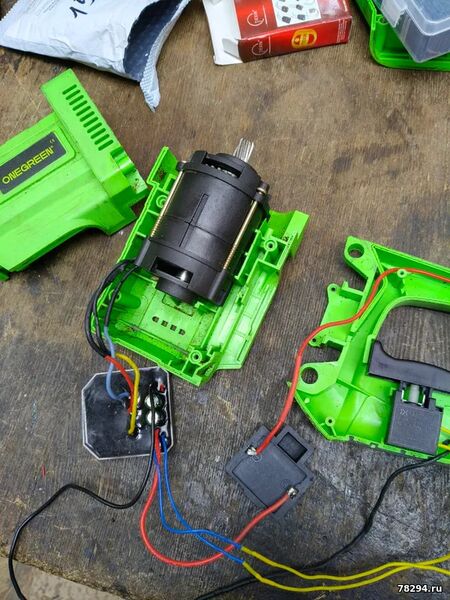

Пример установки в гайковерте:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 27.02.2025, 08:26 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|

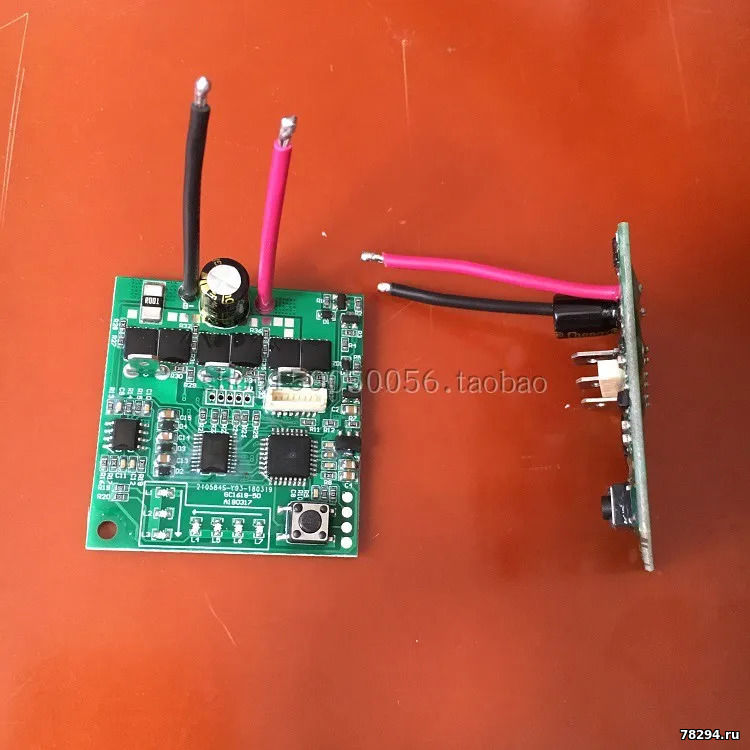

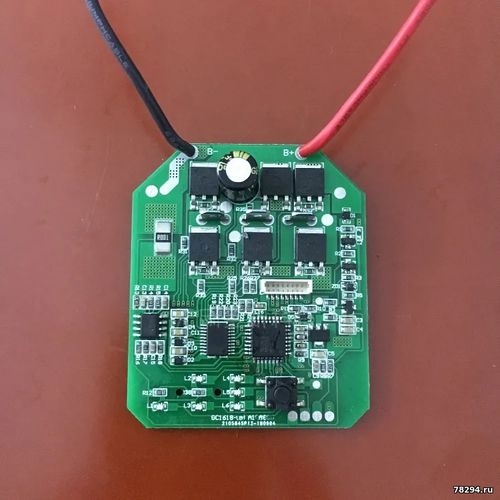

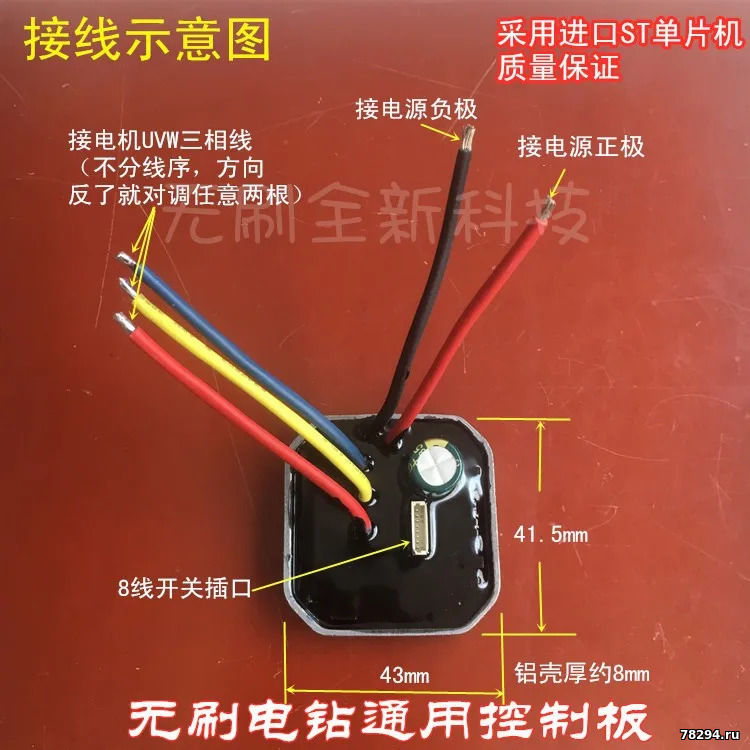

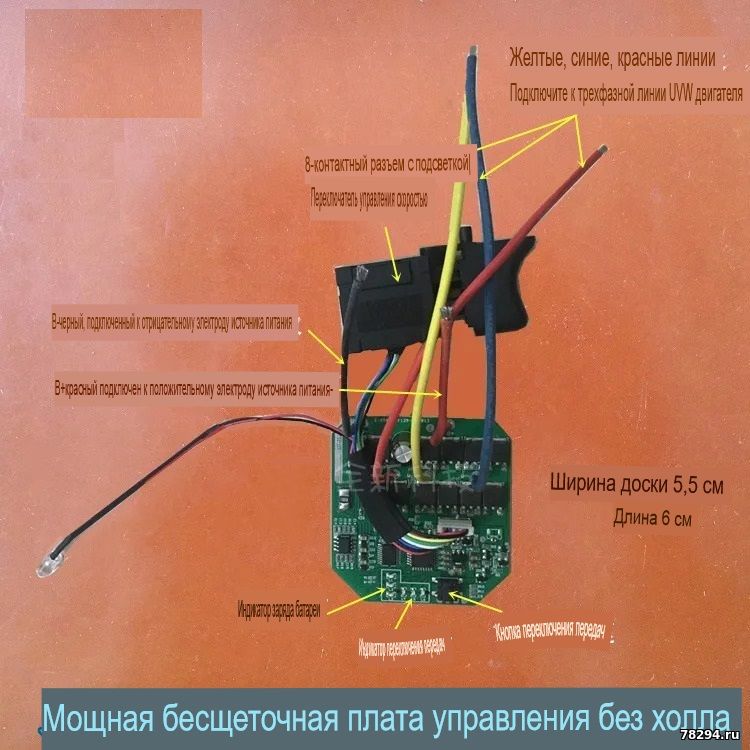

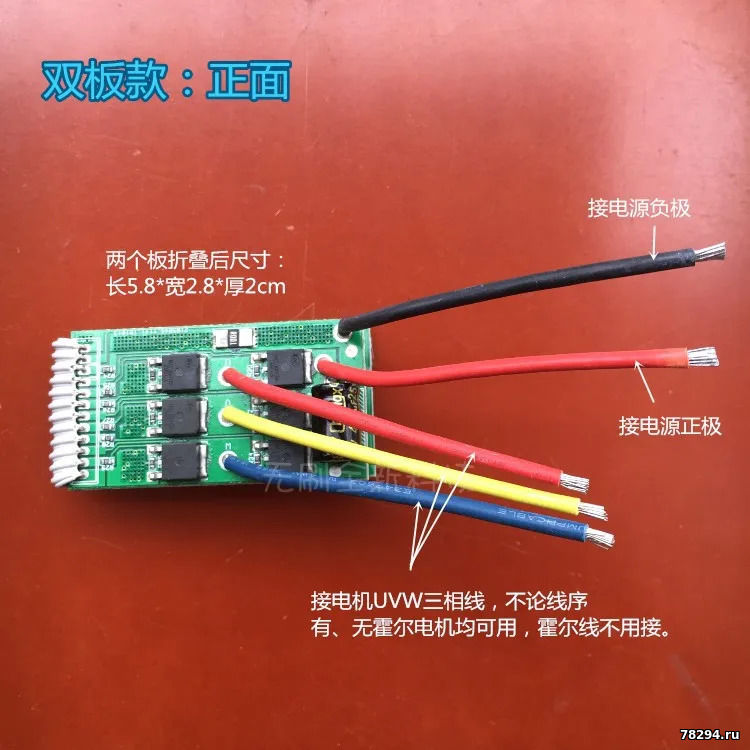

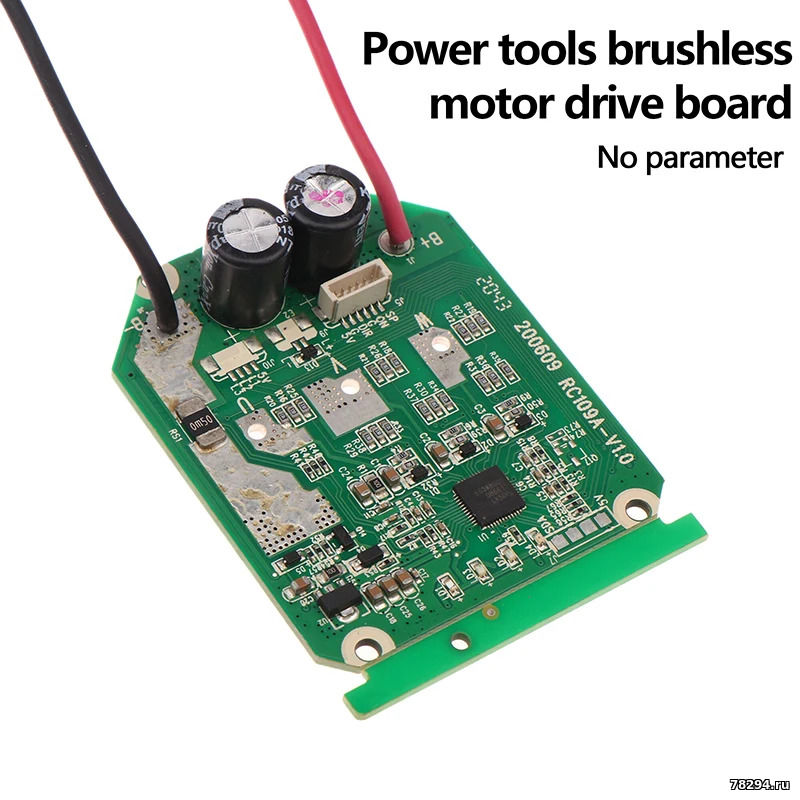

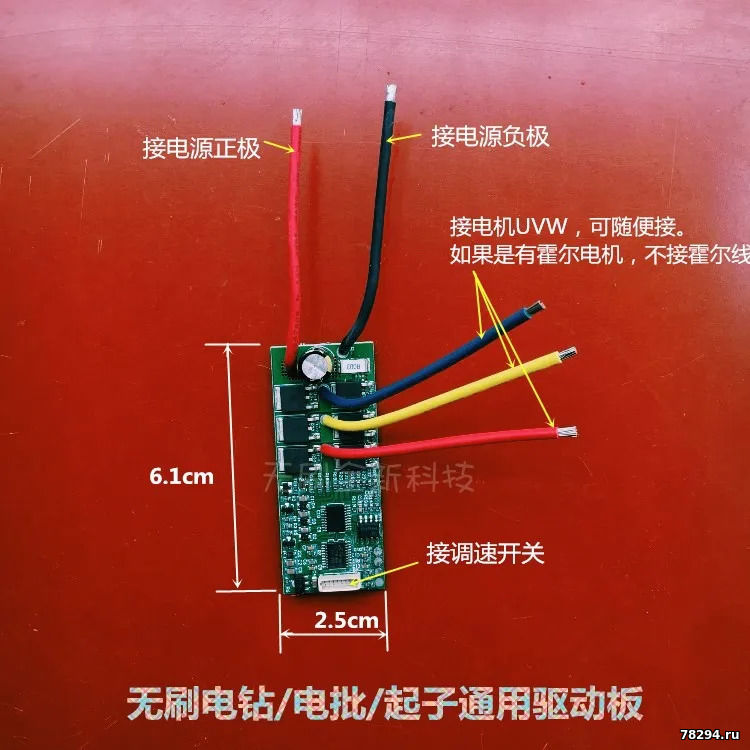

Высокая мощность бесщеточный Электрический ключ/Угол шлифования/Молоток/электрическая дрель/отвертка/электрический пистолет управления, может использоваться во всех видах брендовой бесщеточной машины, может использоваться с или без малошумный двигатель, до тех пор, пока три фазовая линия двигателя (без последовательной линии), линия Холла не подключена. электрическая молотковая доска по умолчанию не-tap положение, нет tap положение света.

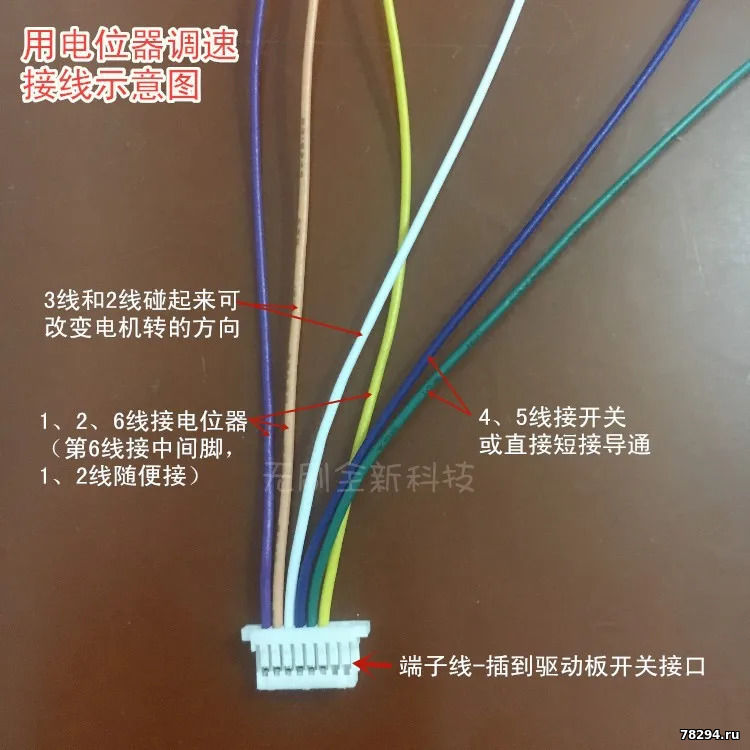

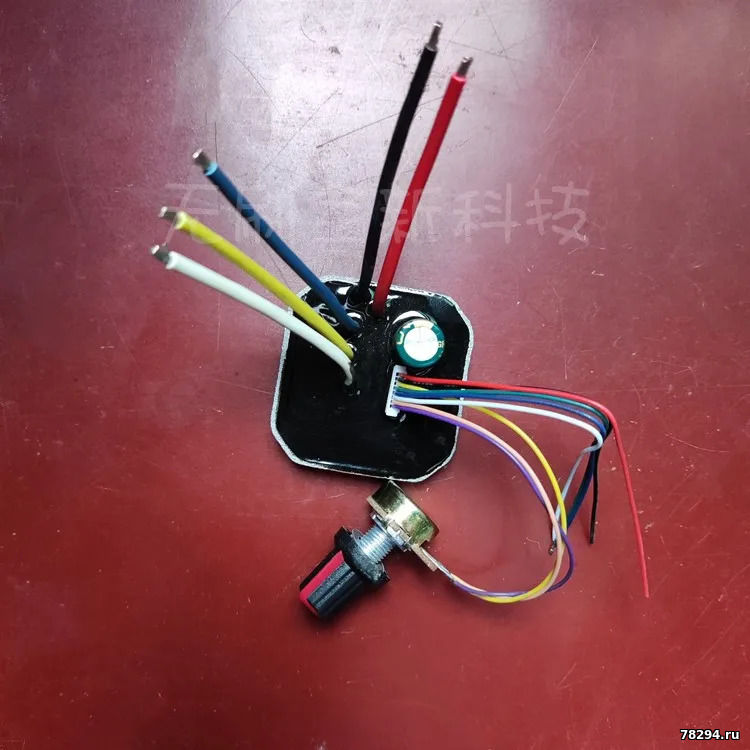

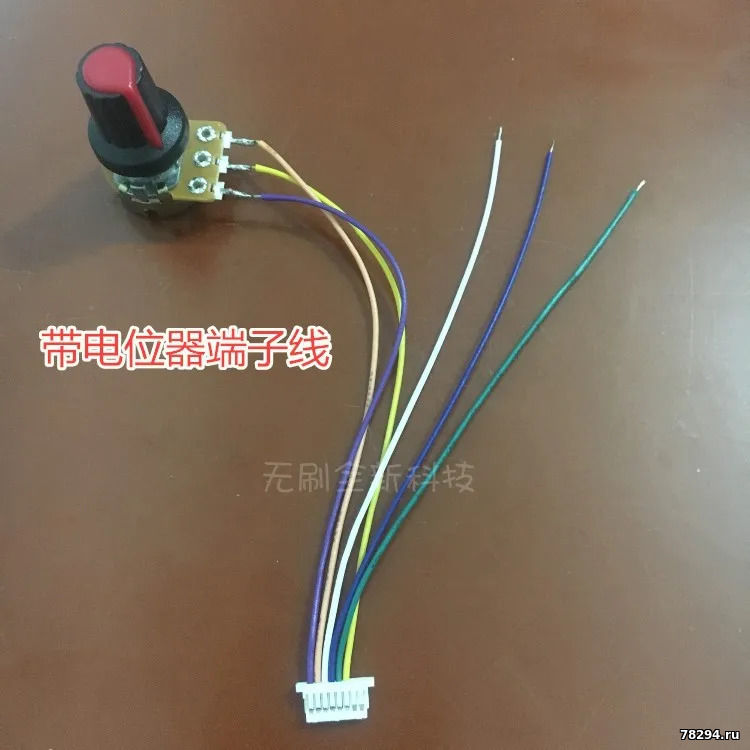

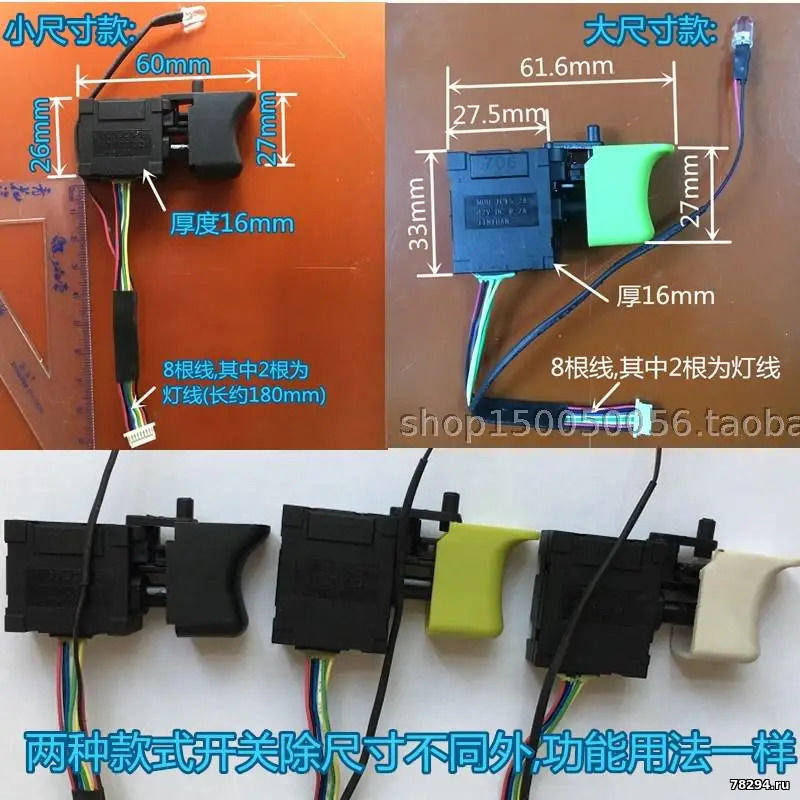

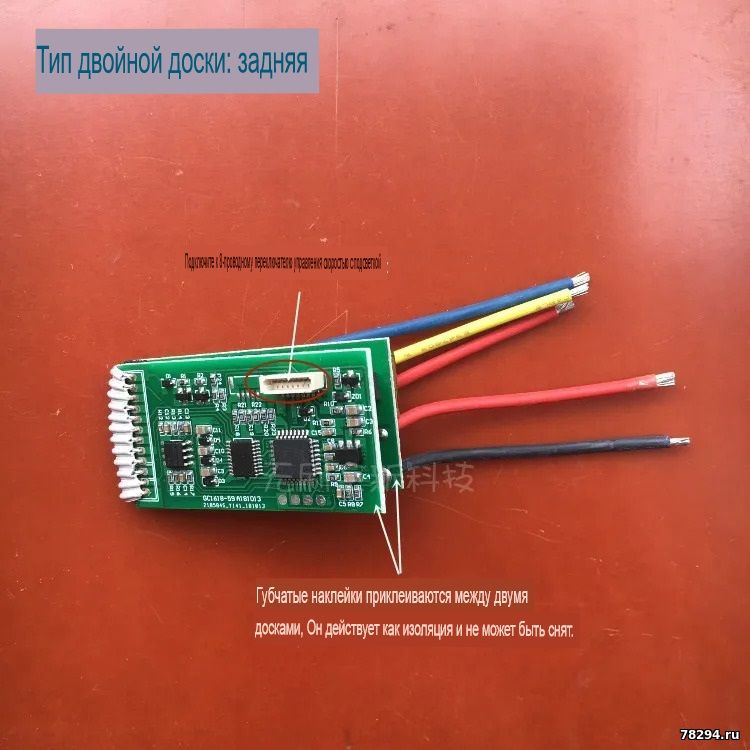

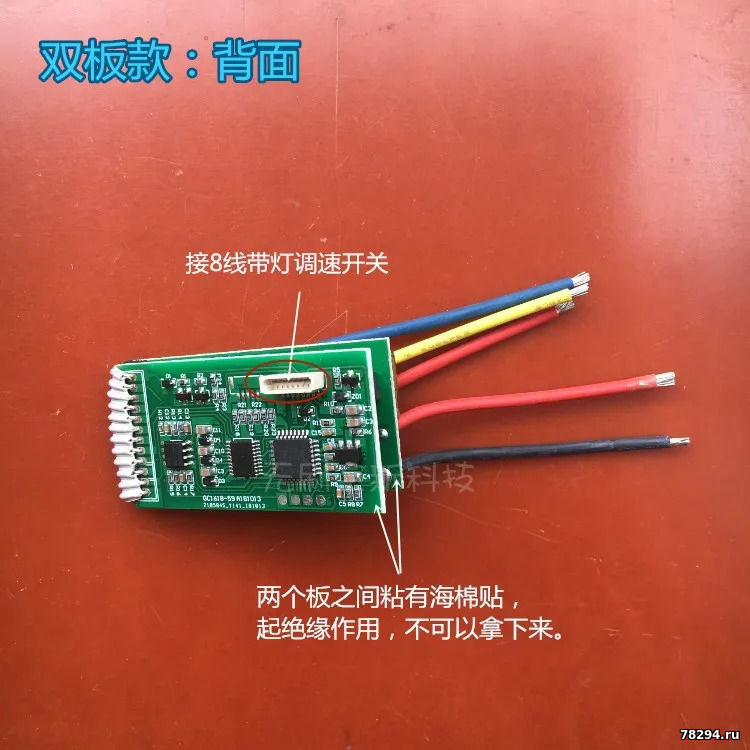

8Pin переключатель скорости регулирование с светом можно приобрести по необходимости, и есть два размера, большой и маленький, как показано на рисунке ниже. (Если размер переключателя может быть помещен только в корпус выпасной машины, возврат не является приемлемым, потому что переключатель не может быть включен)

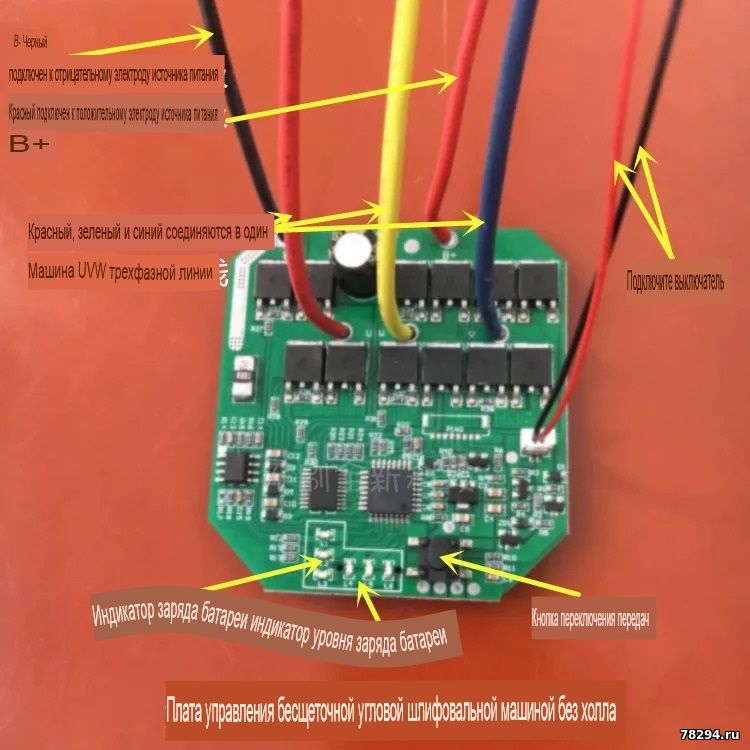

Угловой шлифовальный пульт управления не нужно покупать переключатель, подключите обратно к оригинальному переключателю машины.

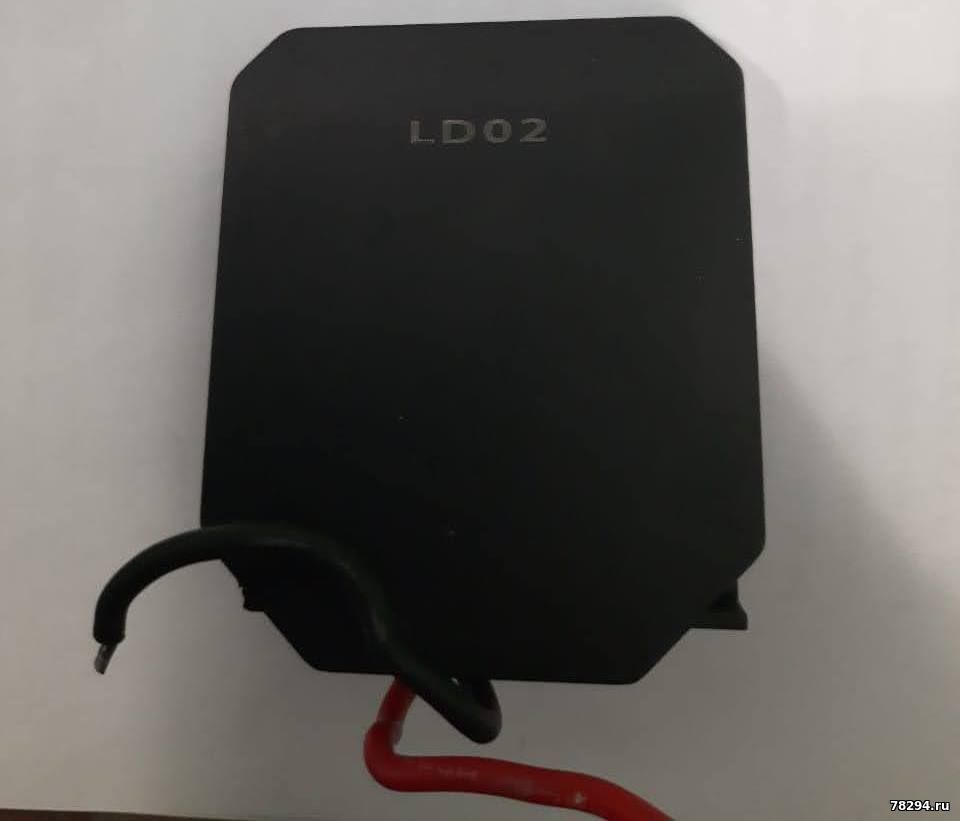

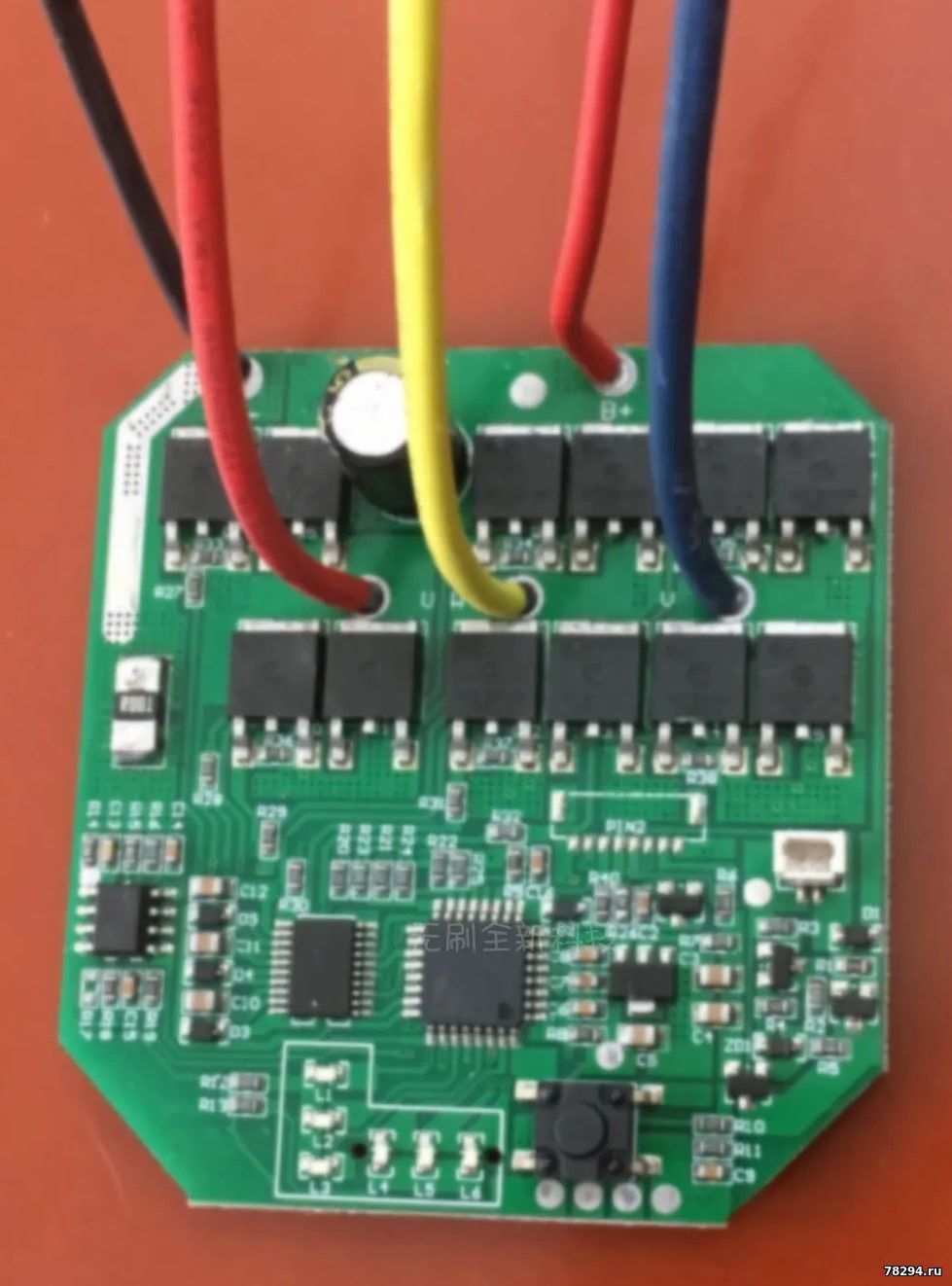

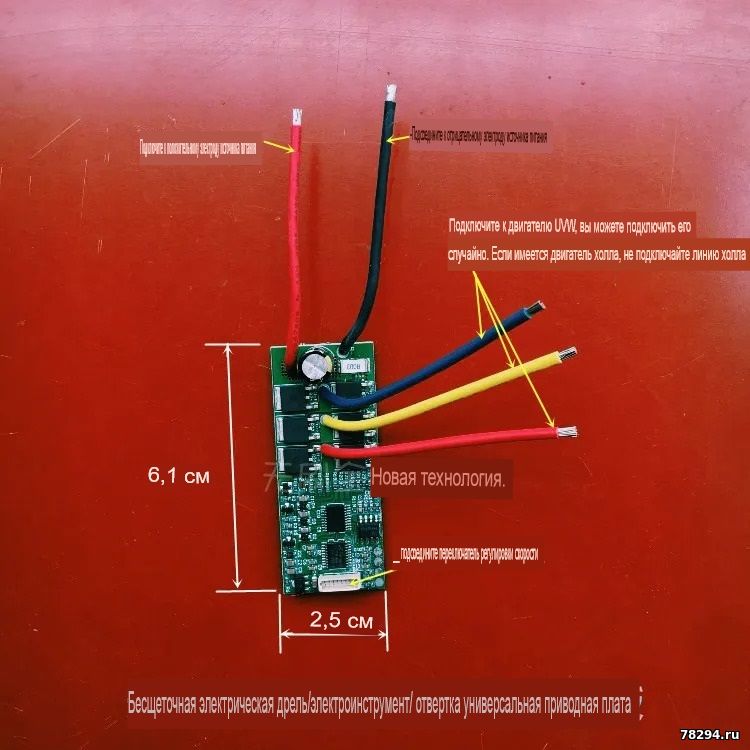

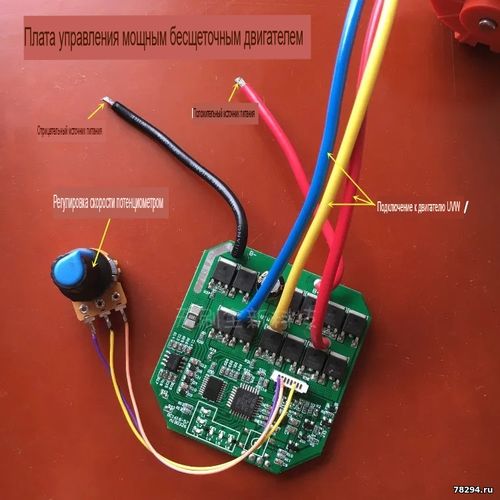

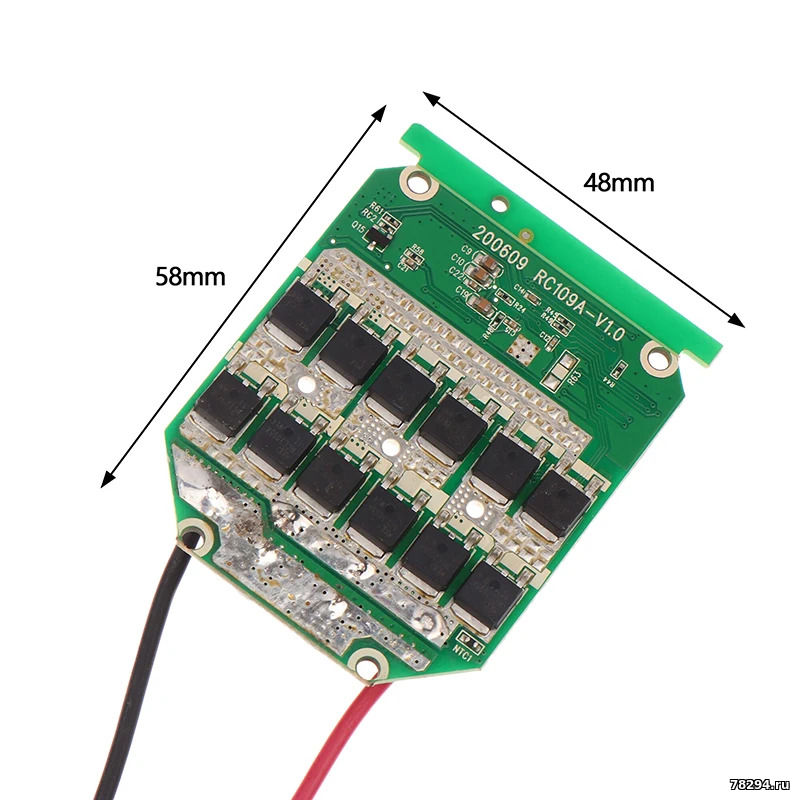

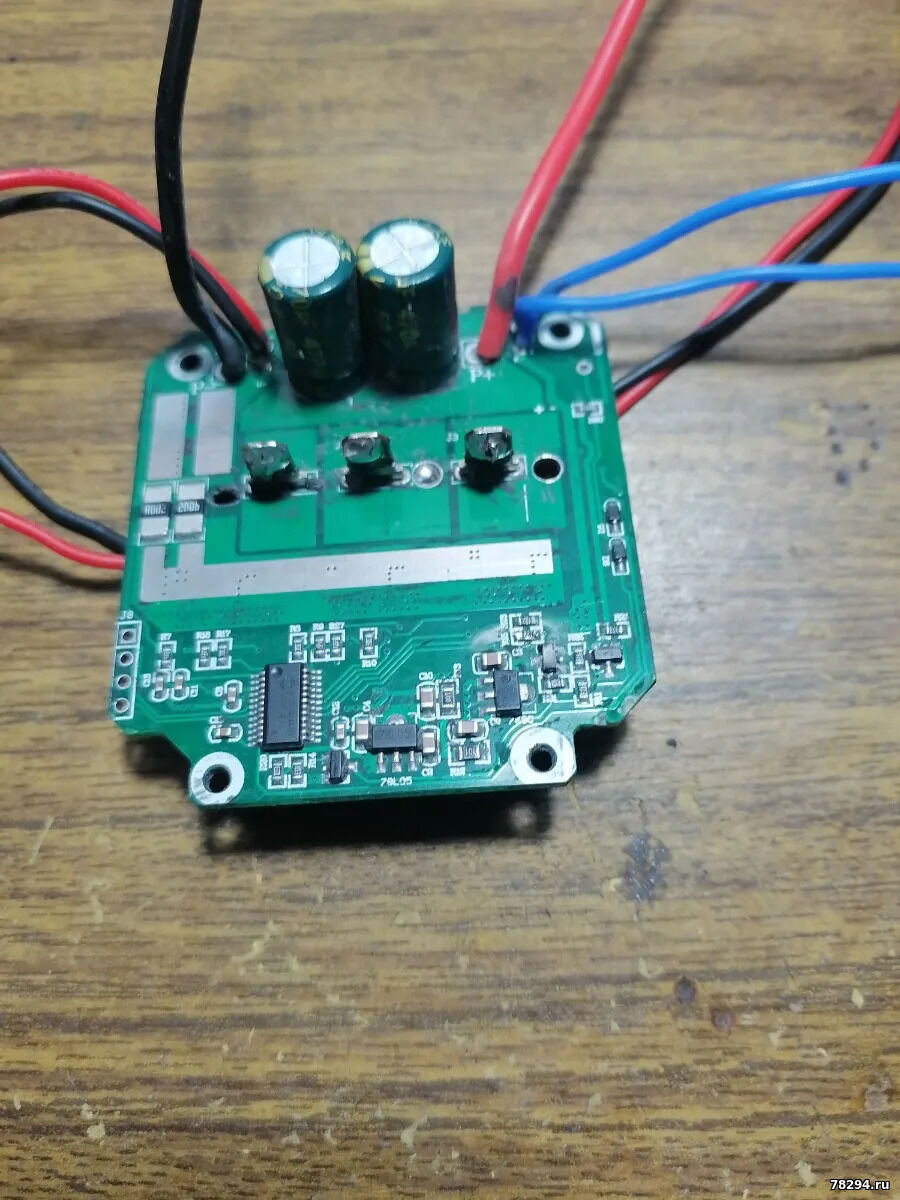

5,5*6 см панель управления для 600-800 ватт бесщеточный мотор
