Форум » Электроинструмент » Разборка, ресмонт и обзоры электроинструментов » Китай китайский » Кнопки для шуруповертов серии KEDU (Используются в инструменте Bosch)
Кнопки для шуруповертов серии KEDU
Anat78 Дата: Среда, 27.03.2024, 01:59 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Кнопки для шуруповертов серии KEDU
Используются в инструменте Bosch

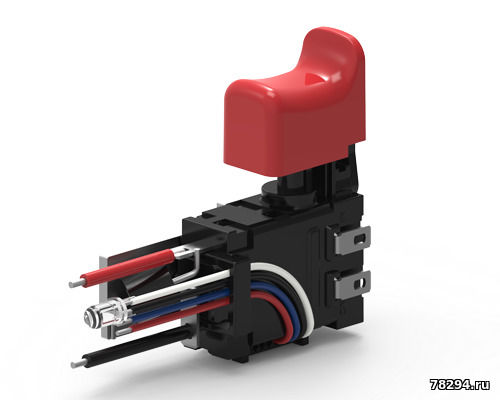

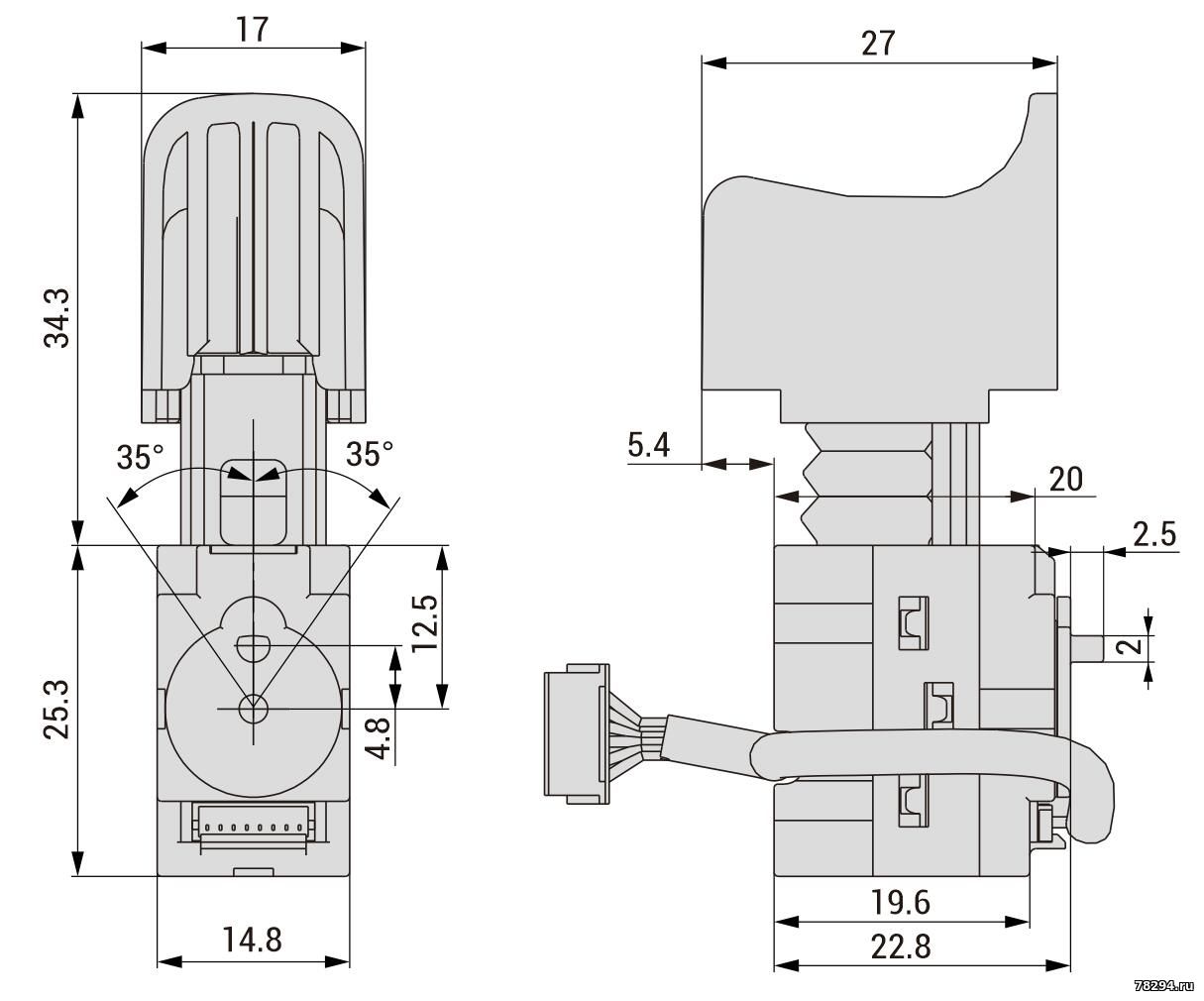

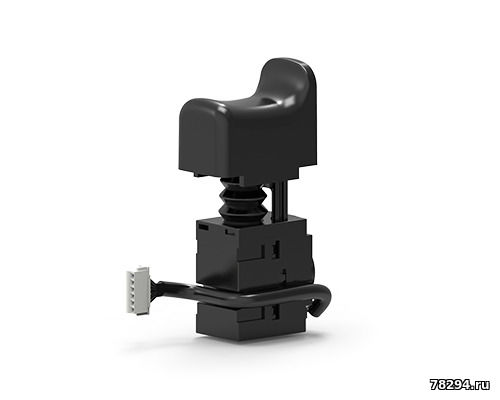

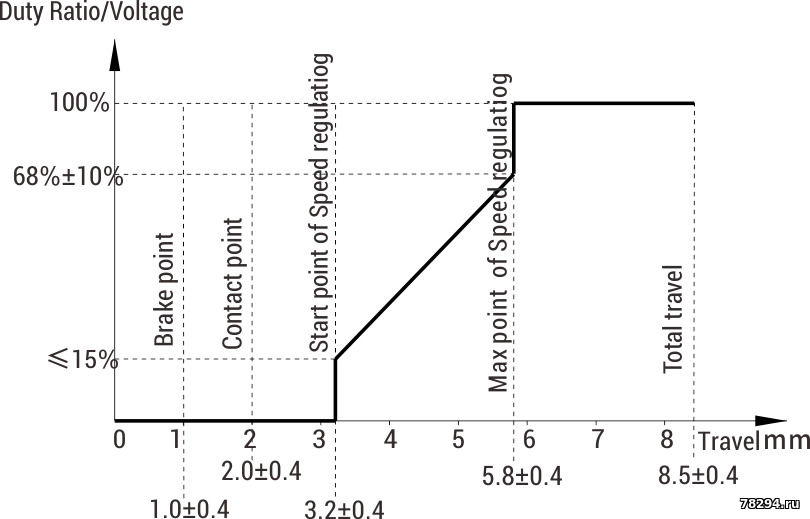

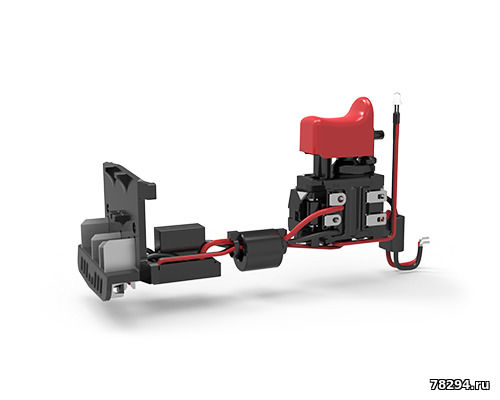

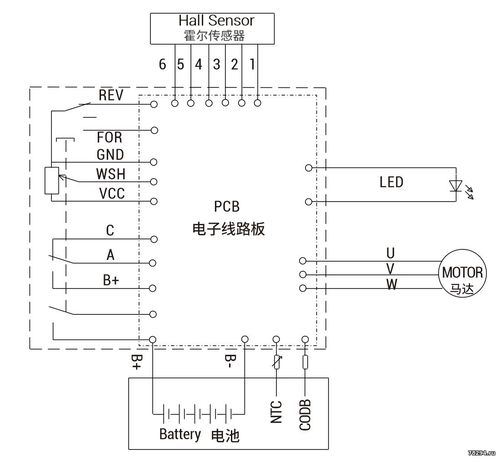

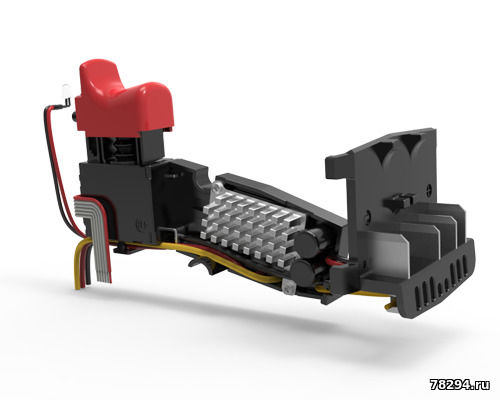

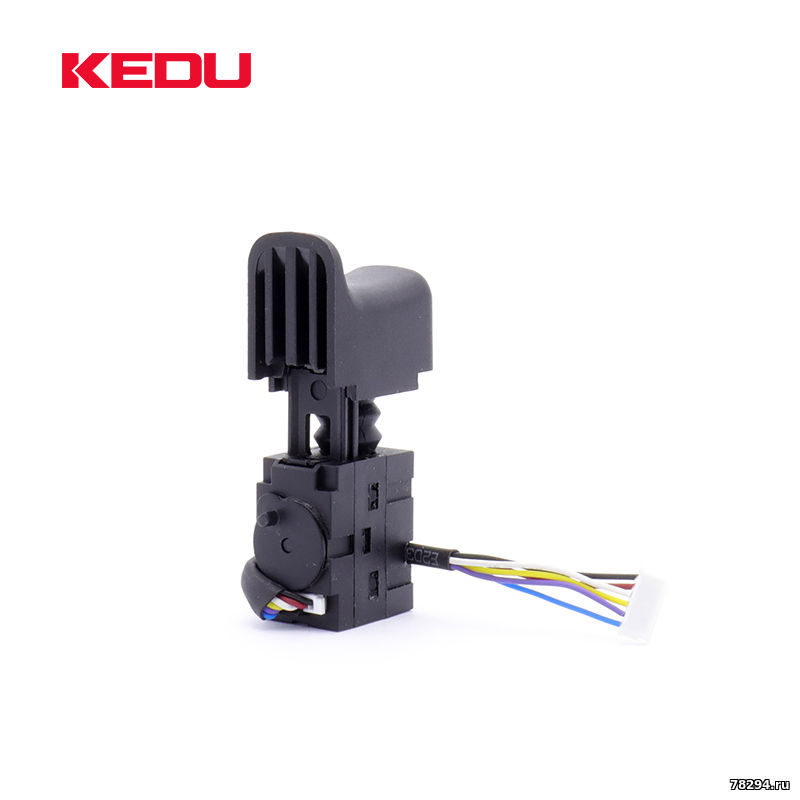

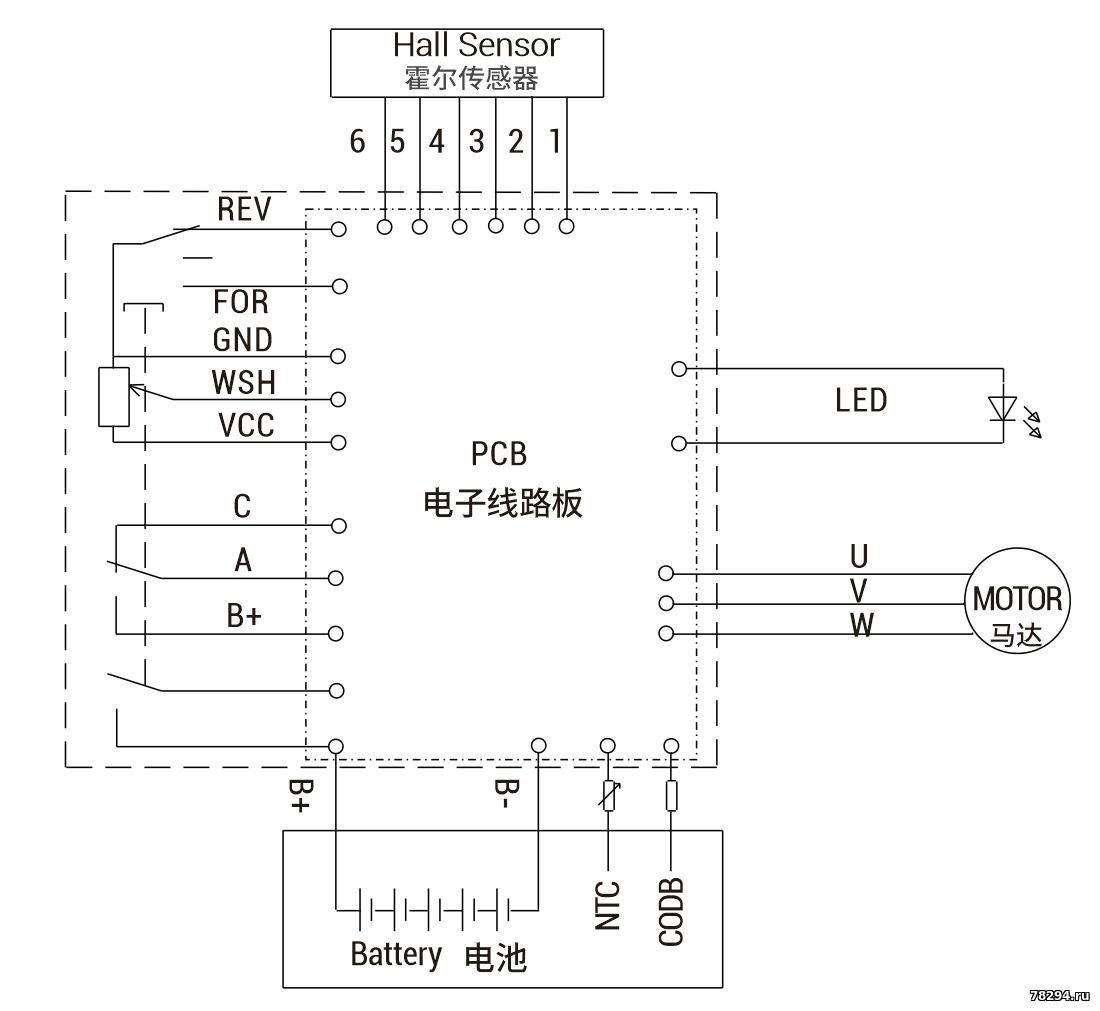

DL8 KEDU EC Integrated Variable Speed Switch (Trigger Switch)
Description

KEDU DL8 EC Integrated Variable Speed Switch
(Trigger Switch) is suitable for BLDC Power Tools, such as brushless
pistol power drill trigger switch
·Soft Start
·Under-Voltage Protection
·Over-Load & Locked-Rotor Protection
·Battery Temperature Monitoring
·MOSFET Temperature Monitoring
·Battery Discharge Management (Optional)
·Battery Code Detection (Optional)
·Battery communication (optional)
·Variable Speed Control
·Integrated Reversing Module
·Trigger Lock when Reversing Lever in Mid Position
·With Brake
·External Heat-Sink
·Dust Protection
·Lighting for working area (optional)
·With 120 degree Hall sensor/ six step control
·Maximum speed 30000Rpm
·Terminal:Wire (dip soldering)



















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 02:11 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

KEDU DL7

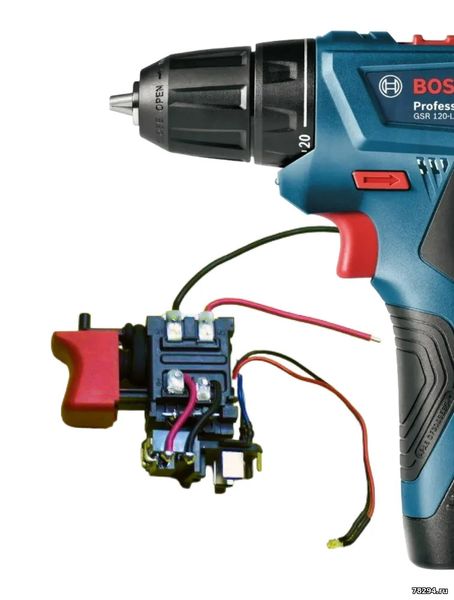

Оригинальный выключатель Bosch 12V 2607202520 .

Контроллер для аккумуляторных дрелей Bosch GSR 120 LI, GSB 120-LI .
Электронный модуль KEDU DL7 . Взаимозаменяем с артикулом 2607202385.

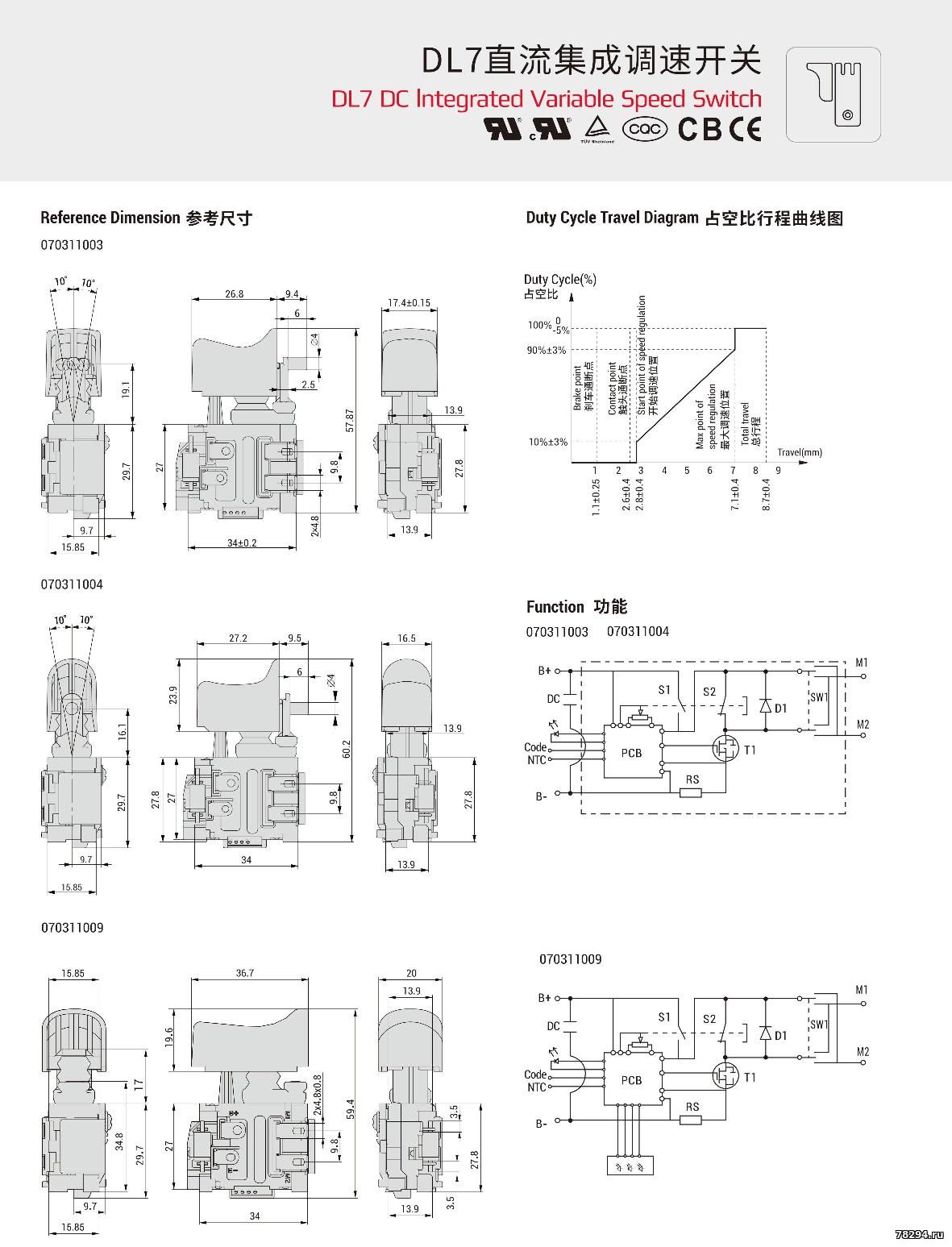

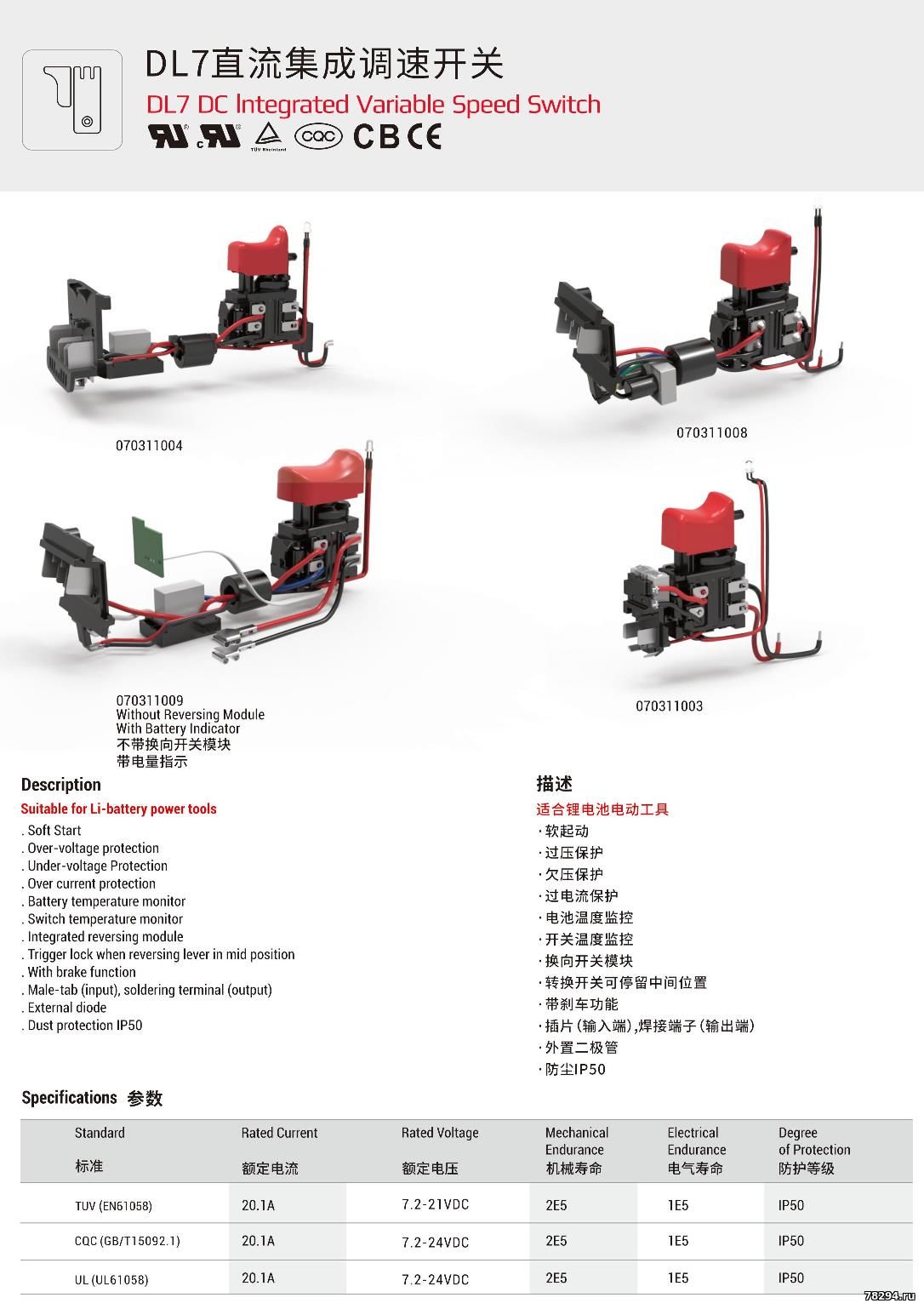

DL7 KEDU DC Integrated Variable Speed Switch(Trigger swich)
Description

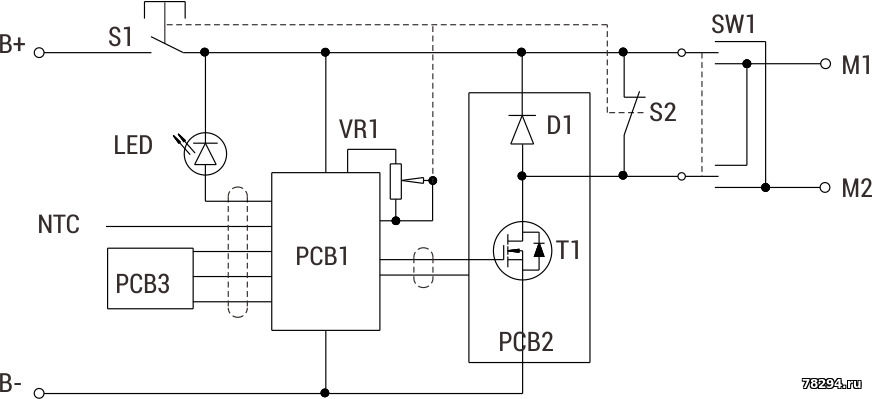

KEDU DC Integrated Variable Speed Switch(Trigger
swich) is suitable for Li-battery power tools, such as impact wrenches
,pistol drills, cutting machines, electric drills, reciprocating saws,
used for Power Drill Trigger Switch, Electric Drill Trigger Switch,
Cordless Drill Trigger Switch etc.
·Soft Start
·Over-voltage Protection
·Under-voltage Protection
·Over Current Protection
·Battery Temperature Monitor
· Switch Temperature Monitor
·Integrated Reversing Module
·Trigger Lock when Reversing Lever In Mid Position
·With Brake function
·Male-Tab(Input),Soldering Terminal(Output)
·External Diode
·Dust Protection IP50

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 02:18 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Кнопка DL5 KEDU
Применяется в щеточных моделях шуруповертов Dewalt (771)



DL5 KEDU DC Integrated Variable Speed Switch(Trigger swich)
Description

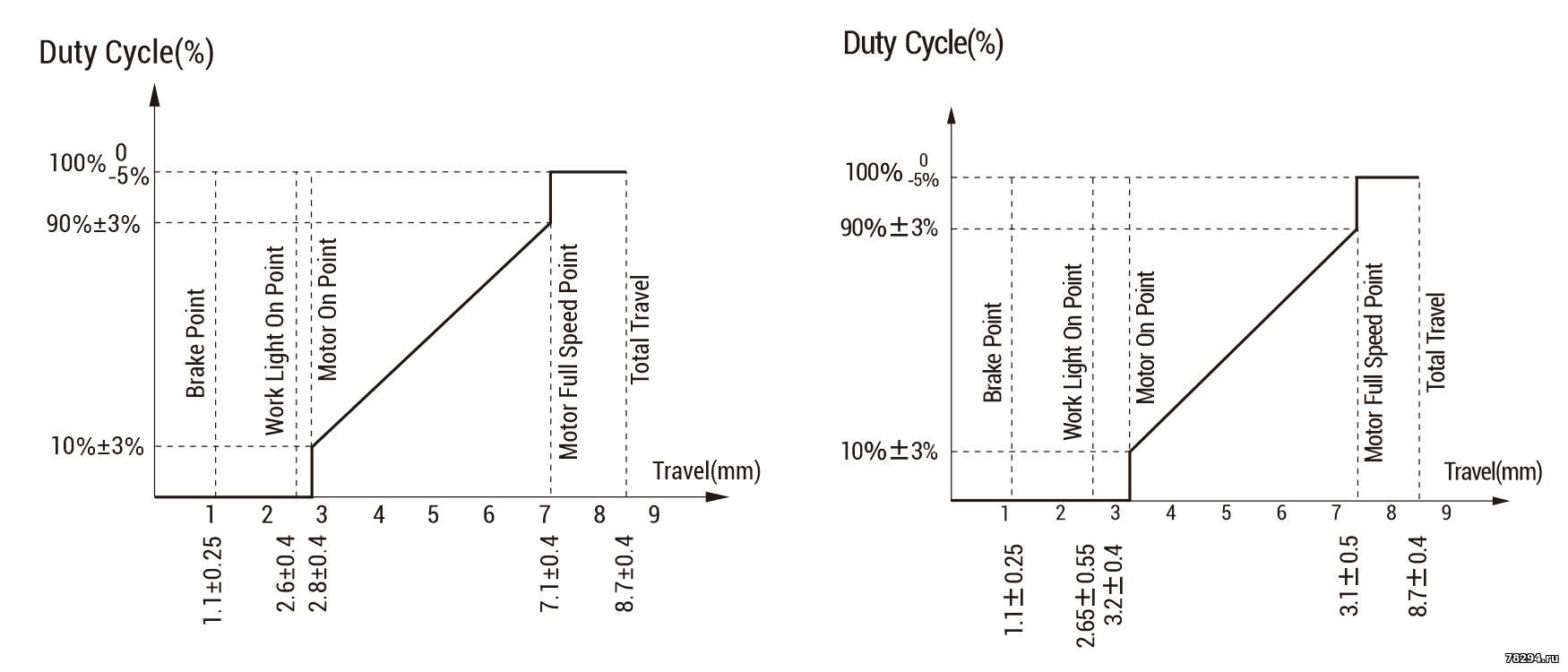

KEDU DL5 DC Integrated Variable Speed
Switch(Trigger swich) is suitable for Li-battery power tools, such as
impact wrenches ,pistol drills, cutting machines, electric drills,
reciprocating saws, used for Power Drill Trigger Switch, Electric Drill
Trigger Switch, Cordless Drill Trigger Switch etc.
·Soft Start
·Over-Voltage Protection
·Under-Voltage Protection
·Over-Current Protection
·Battery Temperature Monitoring
·MOSFET Temperature Monitoring
·Integrated Reversing Module
·Trigger Lock when Reversing Lever in Mid Position
·LED Work Light (Optional)
·Contact Holder (Optional)
·Battery Discharge Management (Optional)
·Locked-Rotor Protection (Optional)
·Battery Core Voltage Unbalance Detection
·Dust Protection IP50











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 02:34 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

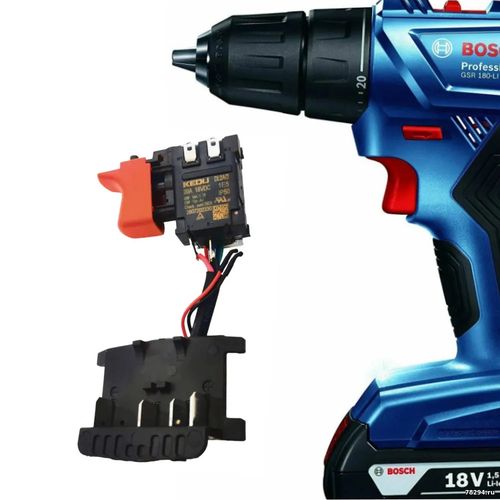

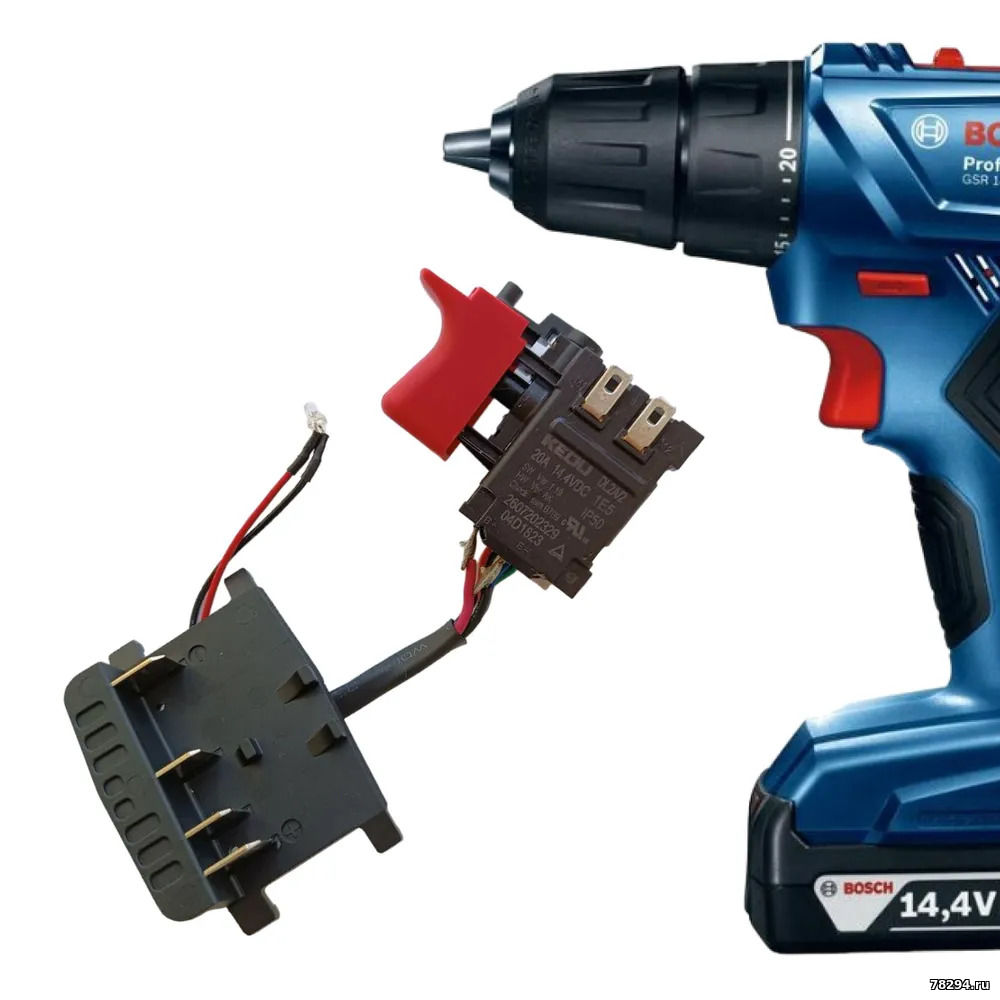

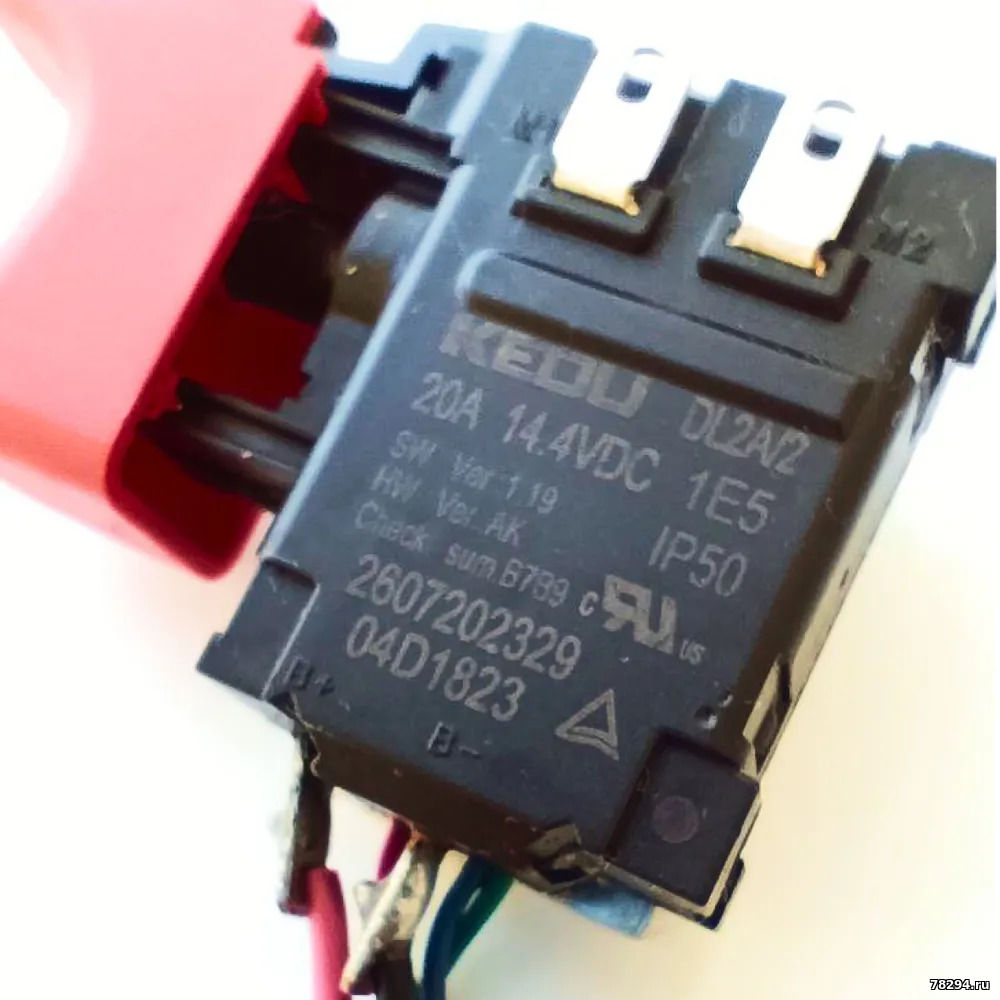

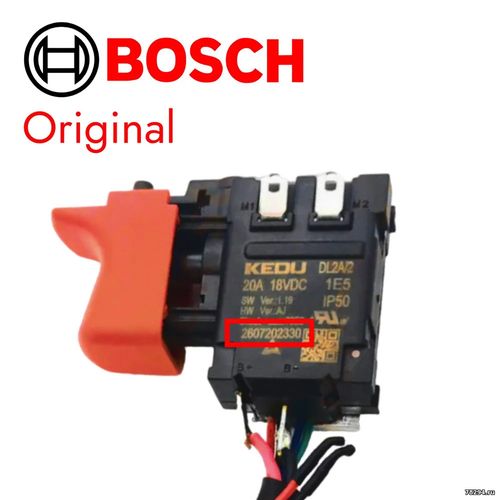

Кнопка KEDU DL2A/2 для GSR140LI 2607202345 2607202329
GSR180LI 2607202330 2607202346
Bosch 2607202330 подходит для аккумуляторных дрелей-шуруповёртов Bosch GSR 1800-LI, GSR 140-LI, GSR 180-LI, GSB 180-LI.









DL2 KEDU DC Integrated Variable Speed Switch(Trigger swich)
Description

KEDU DL2 DC Integrated Variable Speed
Switch(Trigger swich) is suitable for Li-battery power tools, such as
impact wrenches ,pistol drills, cutting machines, electric drills,
reciprocating saws, used for Power Drill Trigger Switch, Electric Drill
Trigger Switch, Cordless Drill Trigger Switch etc.
• Soft Start
• Over-Voltage Protection
• Under-Voltage Protection
• Over Current Protection
• Battery Temperature Monitor
• MOSFET Temperature Monitor
• Reversing Switch Module
• Lock the Trigger when Reversing Lever in its mid-position
• With Brake Contact
• Tab Terminal, Solder Terminal
• External Heat Sink
• Free-wheeling Diode (20A built-in, 25A built externally)
• Dust Protection IP50













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 02:34 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78




78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 02:41 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Кнопка KEDU DL1A 12A 12 В Применяется в шуруповертах Metabo 10,8 и 12 вольт





DL1 KEDU DC Integrated Variable Speed Switch(Trigger swich)
Description

KEDU DL1 DC Integrated Variable Speed
Switch(Trigger swich) is suitable for Li-battery power tools, such as
impact wrenches ,pistol drills, cutting machines, electric drills,
reciprocating saws, used for Power Drill Trigger Switch, Electric Drill
Trigger Switch, Cordless Drill Trigger Switch etc.
·Soft Start
·Over-voltage protection
.Under-voltage protection
·Over current protection
·Switch & Battery temperature monitor
·With led light and battery indicator
·Reversing switch module
·Lock the trigger OFF when reversing switch in middle
position
·Signal light for battery voltage
·With brake function
·Male-Tab(output),soldering terminal(input)
·External heat sink
·External free-wheeling diode
·Dust protection IP50















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 03:18 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Кнопка DL10 KEDU  применяется в зеленом Bosch  инструменте (садовая техника)



DL10 KEDU DC Integrated Variable Speed Switch
Description

KEDU DL10 DC Integrated Variable Speed
Switch(Trigger swich) is suitable for Li-battery Power Tools, such as
hot air guns, air nail guns, air pumps,
trimmers etc
·No speed control ON/OFF
·Soft start
·Undervoltage protection
·Over current protection
.With brake function (optional)
·Battery temperature monitoring
·Switch tube temperature monitoring
.75% duty cycle operation (optional 100% output)
Battery code identification
Charging protection









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 03:23 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

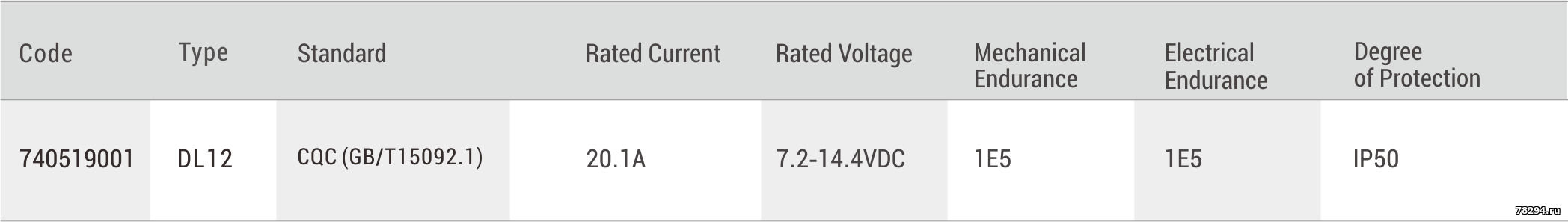

Кнопка DL12 KEDU

DL12 KEDU DC Integrated Variable Speed Switch(Trigger swich)

Description

KEDU DL12 DC Integrated Variable Speed
Switch(Trigger swich) is suitable for Li-battery power pools, such as
hot air guns, air nail guns, air pumps etc.
· Adjust speed
· Soft start
· Under-voltage protection
· Over current protection
· Over discharge protection
· Temperature protection
· Battery indicator
· Switching function
· With brake function
· With LED light
· With 12A diode
· Dust protection Ip50










78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 03:27 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

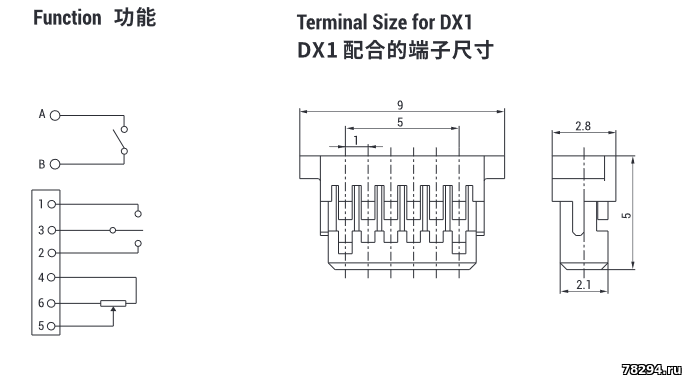

DX1 KEDU EC Signal Switch (Trigger Switch)
Description

KEDU DX1 EC Signal Switch (Trigger Switch) is
suitable for Li-battery power tools, such as pistol drills, used for
Power Drill Trigger Switch, Electric Drill Trigger Switch, Cordless
Drill Trigger Switch etc.
·SPNO
·With reversing signal module
·With potentiometer
·Tab or solder terminal
·Dust protection













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 03:33 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

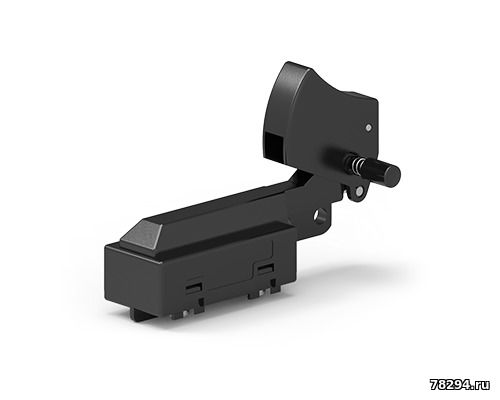

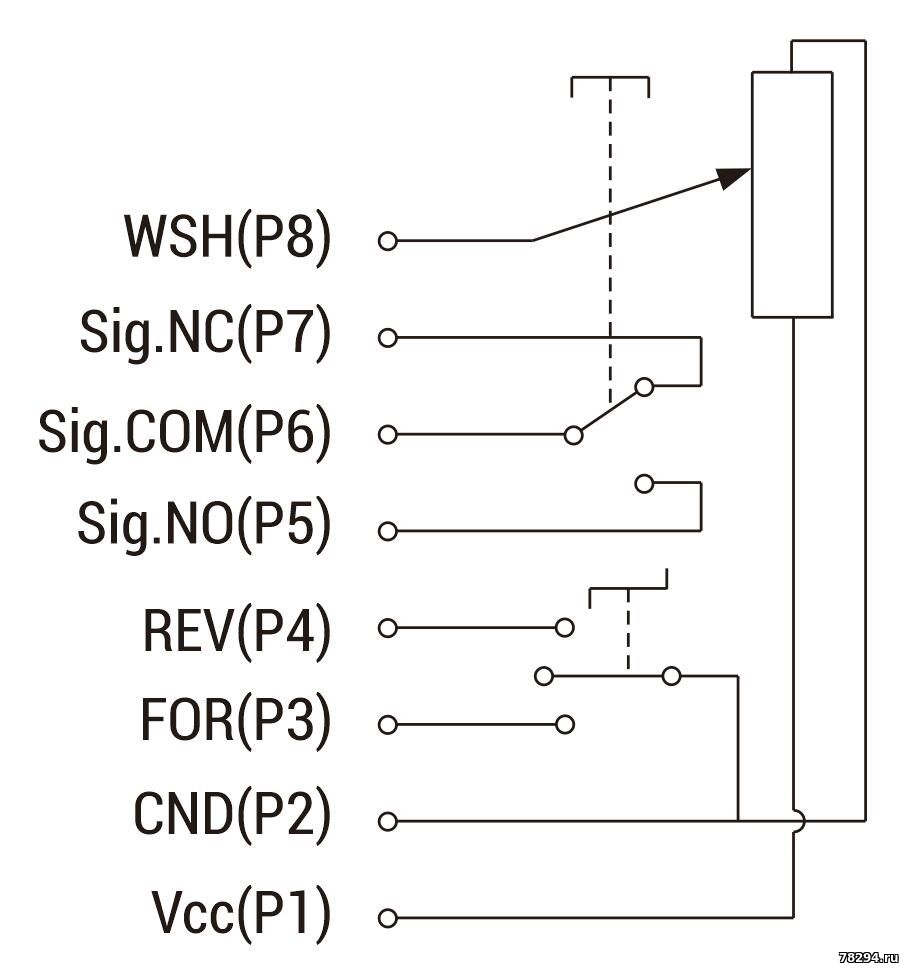

DX13 KEDU EC Signal Switch (Trigger Switch)
Description

KEDU DX13 EC Signal Switch (Trigger Switch)
apply to BLDC power tools, such as pistol drills etc,used for Power
Drill Trigger Switch, Electric Drill Trigger Switch, Cordless Drill
Trigger Switch etc.

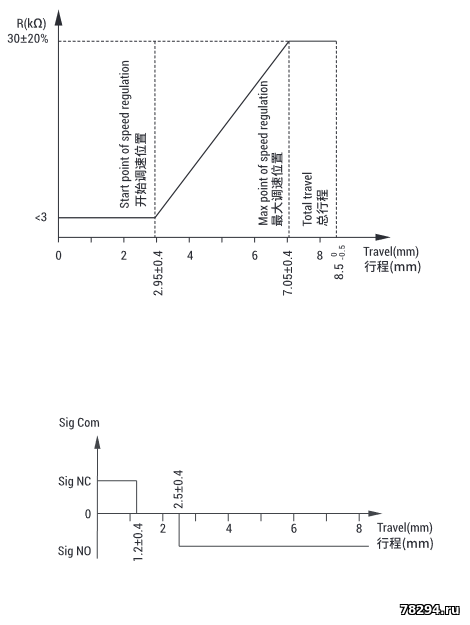

·With NC, NO signal output
.Stepless slip resistance signal output
.·Signal commutation output
·Dust proof IP50














78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 03:40 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

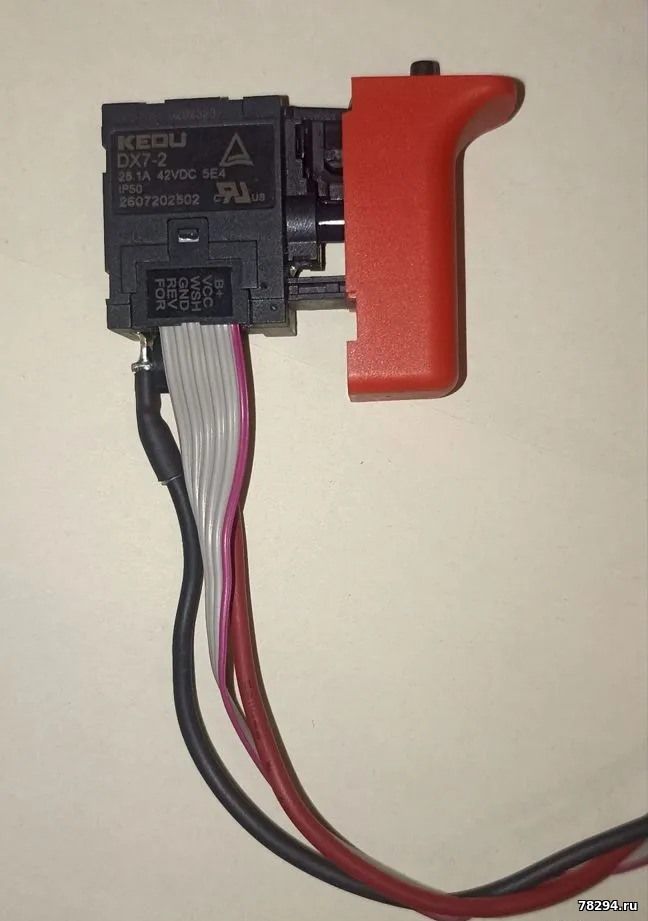

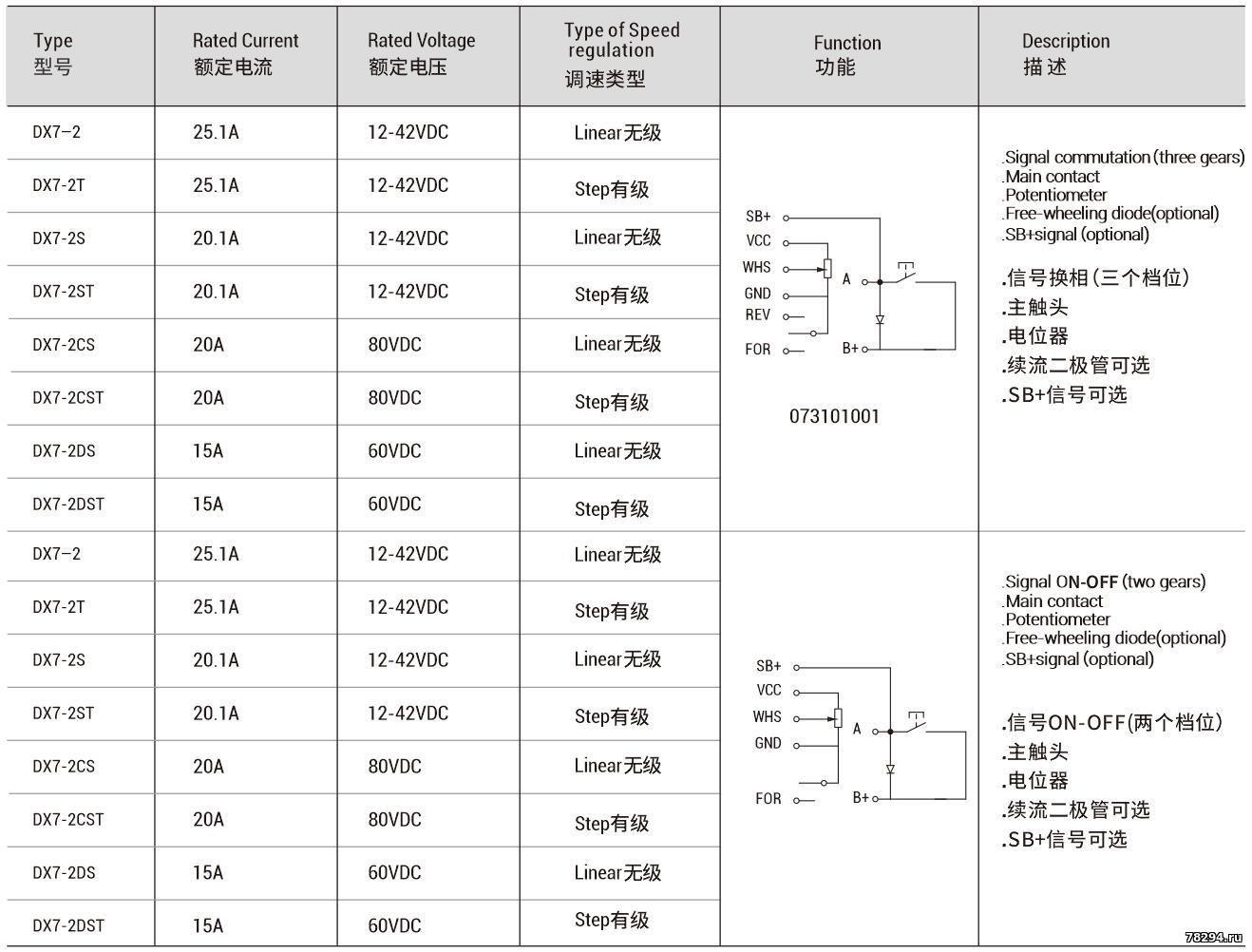

Кнопка kedu DX7-2 применяется в перфораторе bosch gbh 180-li

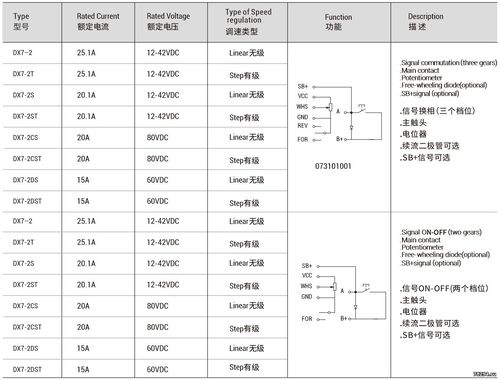

DX7-2 KEDU EC Signal Switch (Trigger Switch)

Description

KEDU DX7-2 EC Signal Switch (Trigger Switch) is
suitable for Li-battery power tools, such as impact wrenches ,pistol
drills, circular saws, electric drills, reciprocating saws, used for
Power Drill Trigger Switch, Electric Drill Trigger Switch, Cordless
Drill Trigger Switch etc.

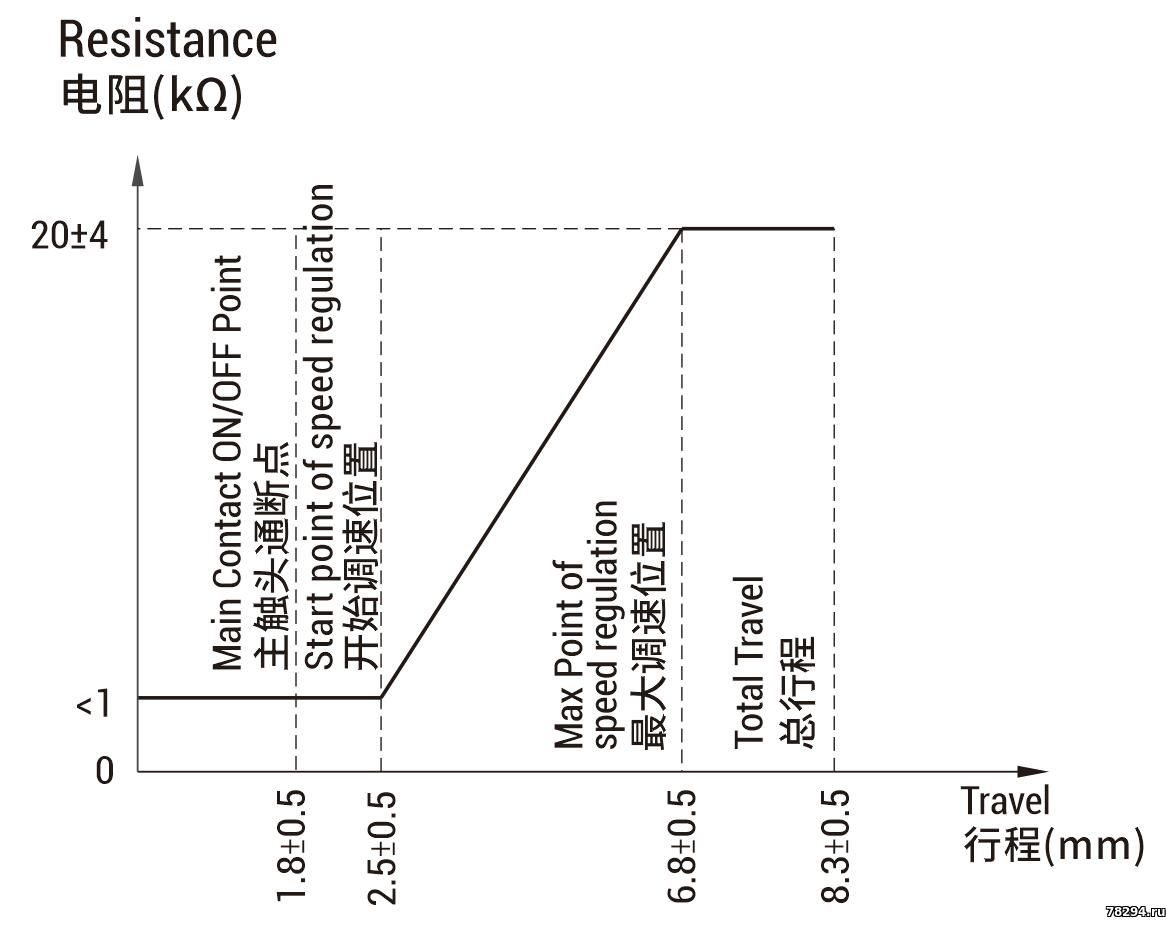

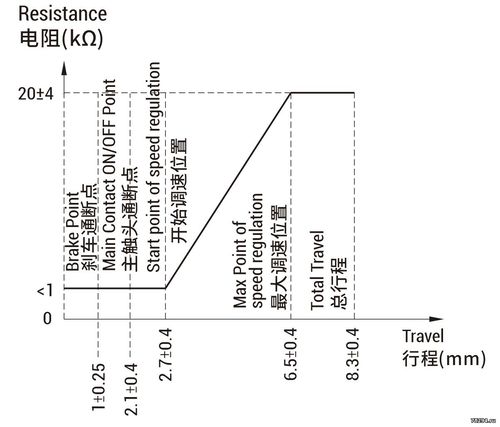

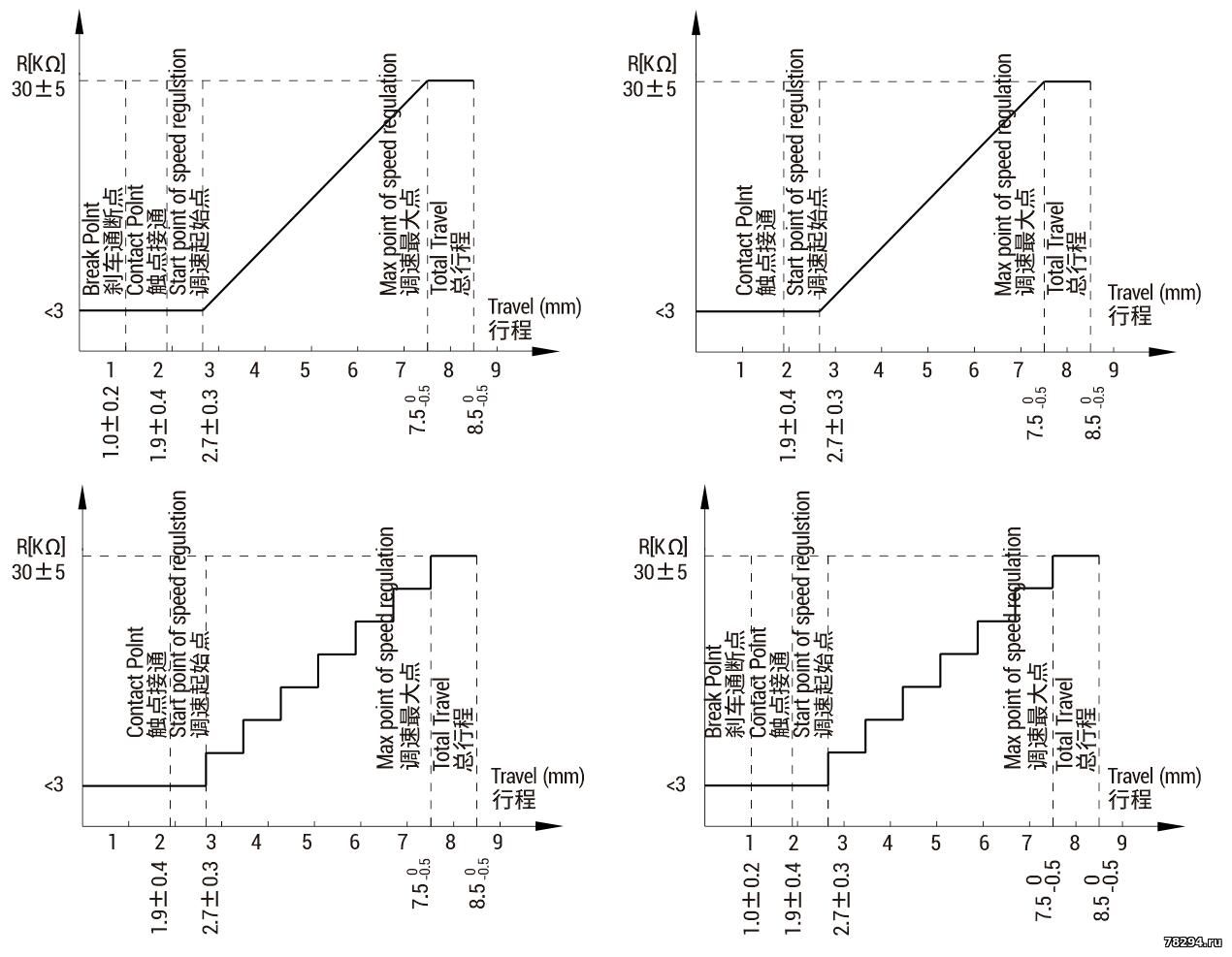

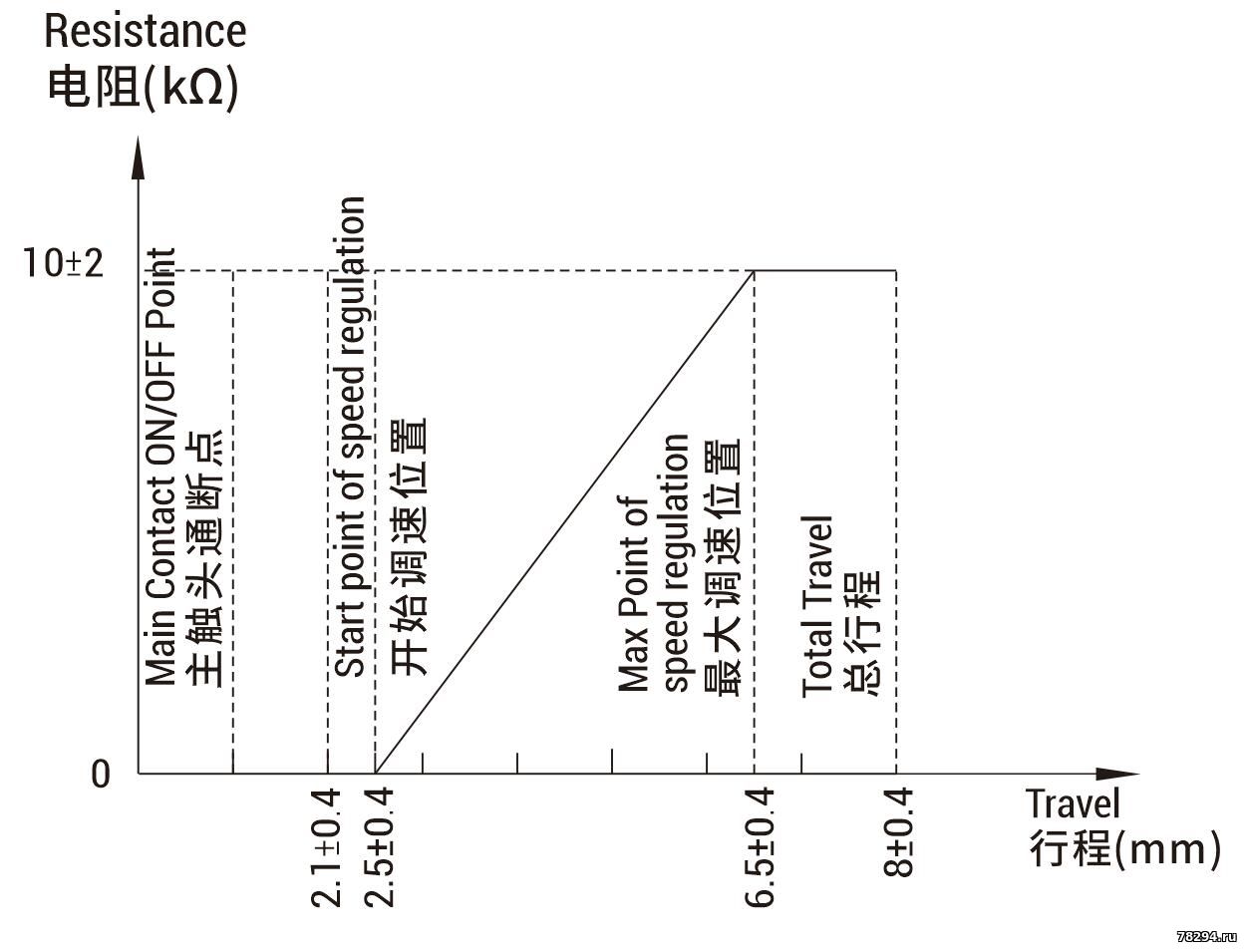

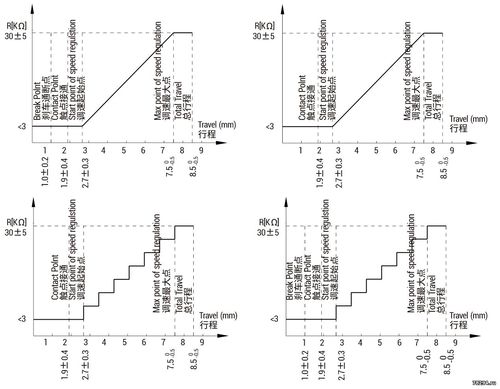

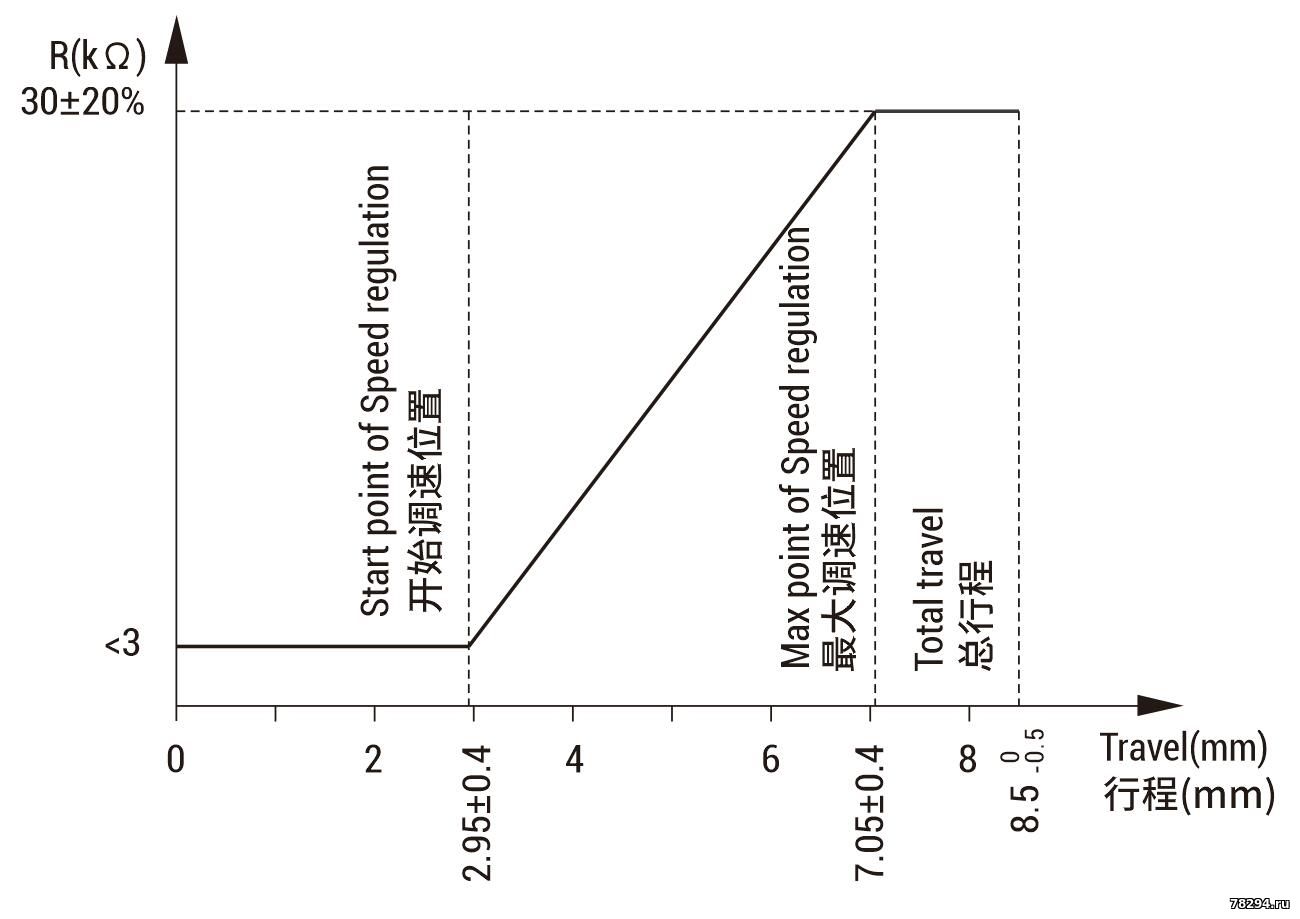

.Step or linear sliding resistor outputs speed adjusting signal
.Parallel diode on main switch (optional)
.Forward and backward reversing switch (electronic)
.Withstand 400A surge current in the voltage 21-36V, and the
number of operating cycles is 10E4
.Withstand 100A stall current at interval of each 40S, lasting 2.5S,
and the number of operating cycles is 1E4
.Can be used in a loop below 21V 40A, and the number of
operating cycles is 5E4
.Degree of protection: IP50

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 00:47 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

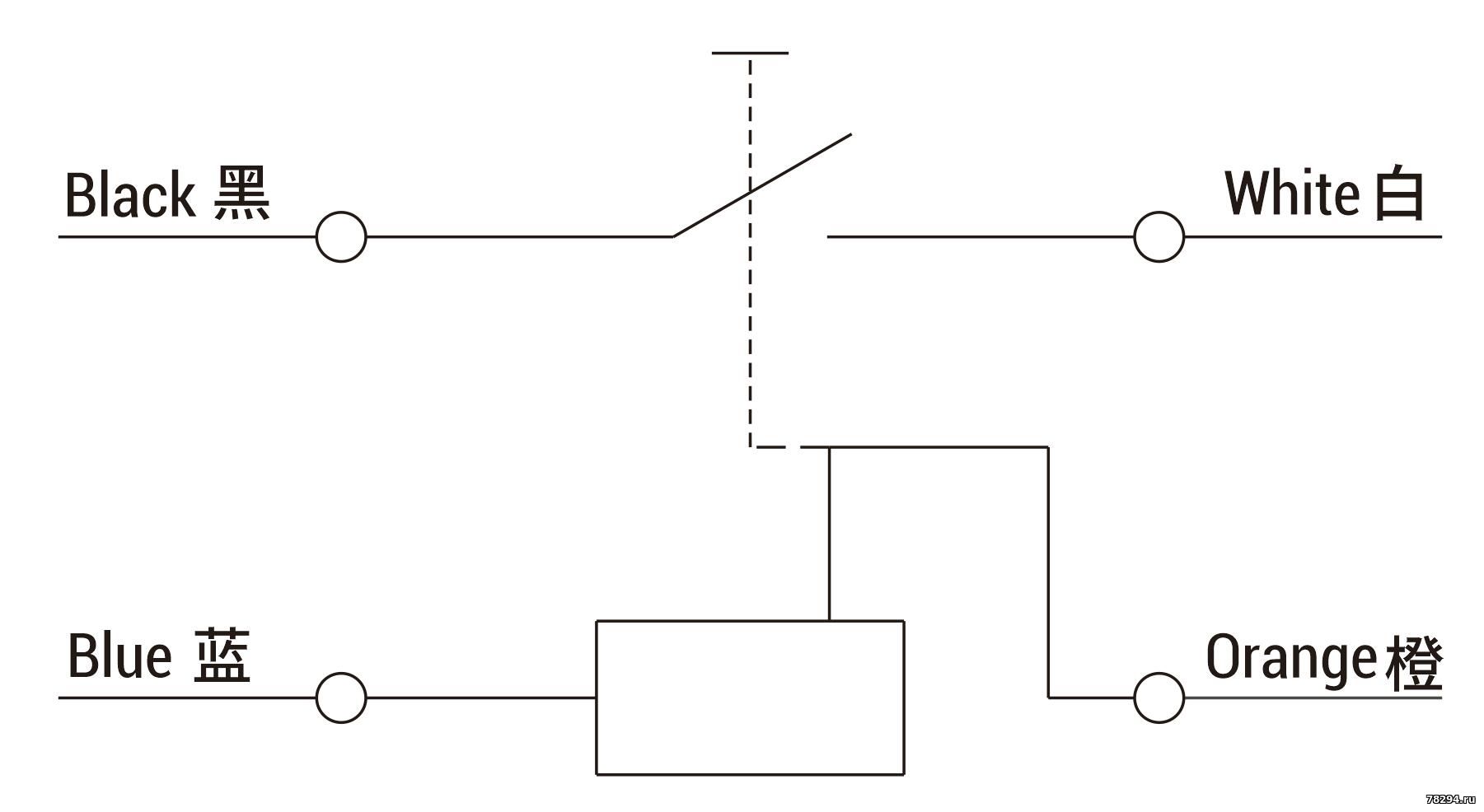

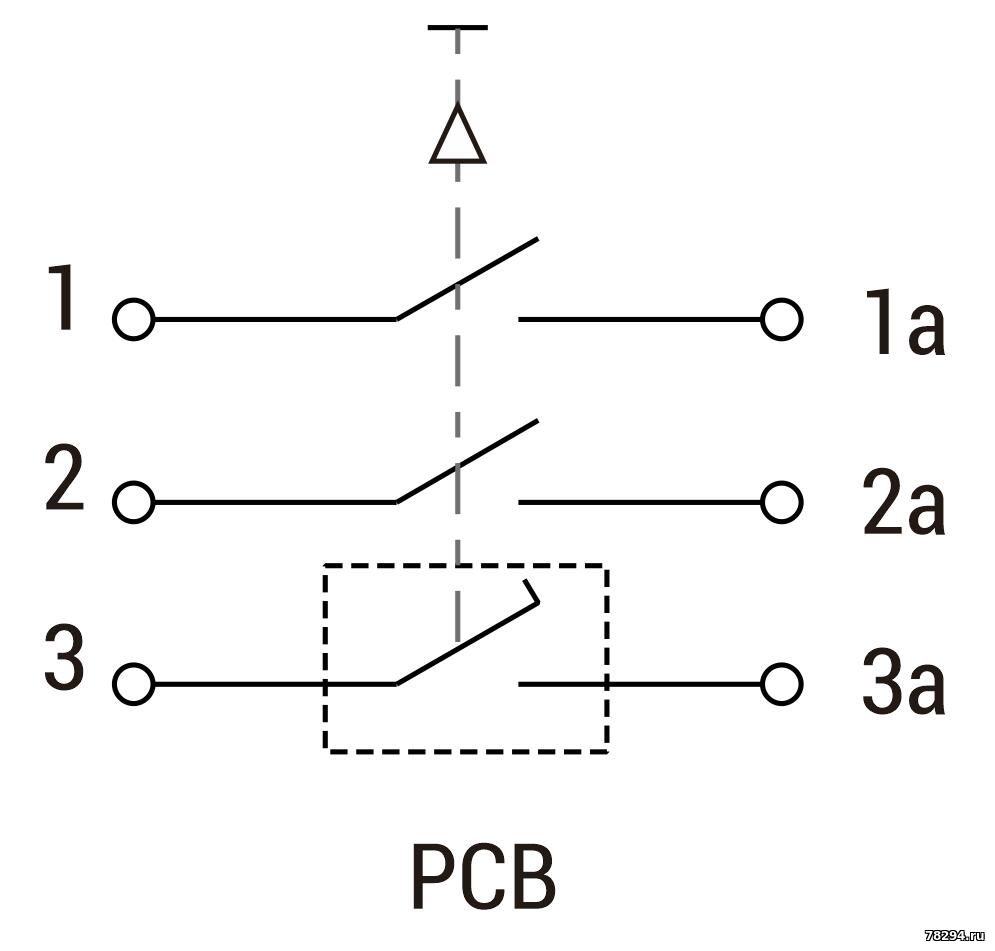

Кнопка DX3 KEDU DC Singnal Swtich (Trigger Switch)
Description

KEDU DX3 DC Singnal Swtich (Trigger Switch) is Li-battery power tool switch
·Single Pole Normal Open
·Step or Linear Sliding Resistor
·Cable Terminal for Both Input and Output
·Dust Protection










78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 00:51 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

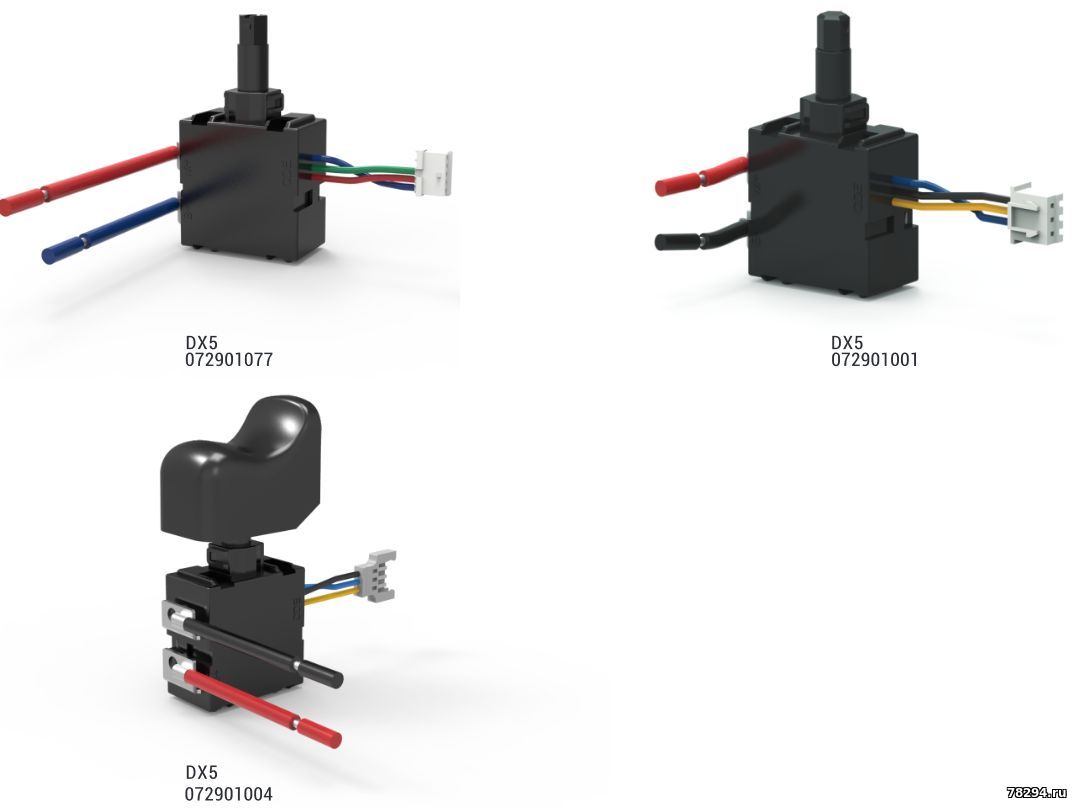

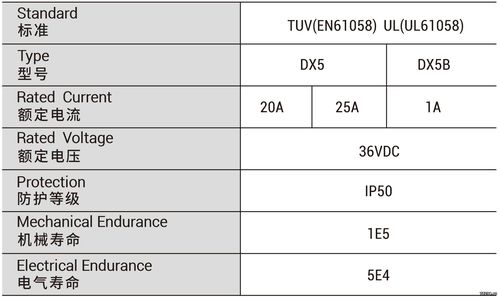

DX5 KEDU DC Signal Switch (Trigger Switch)
Description

KEDU DX5 DC Signal Switch (Trigger Switch) is suitable for Li-battery power tools, such as weeders etc.
·Single Pole Normal Open
·Step or Linear Sliding Resistor
·Dust Protection

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 00:55 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

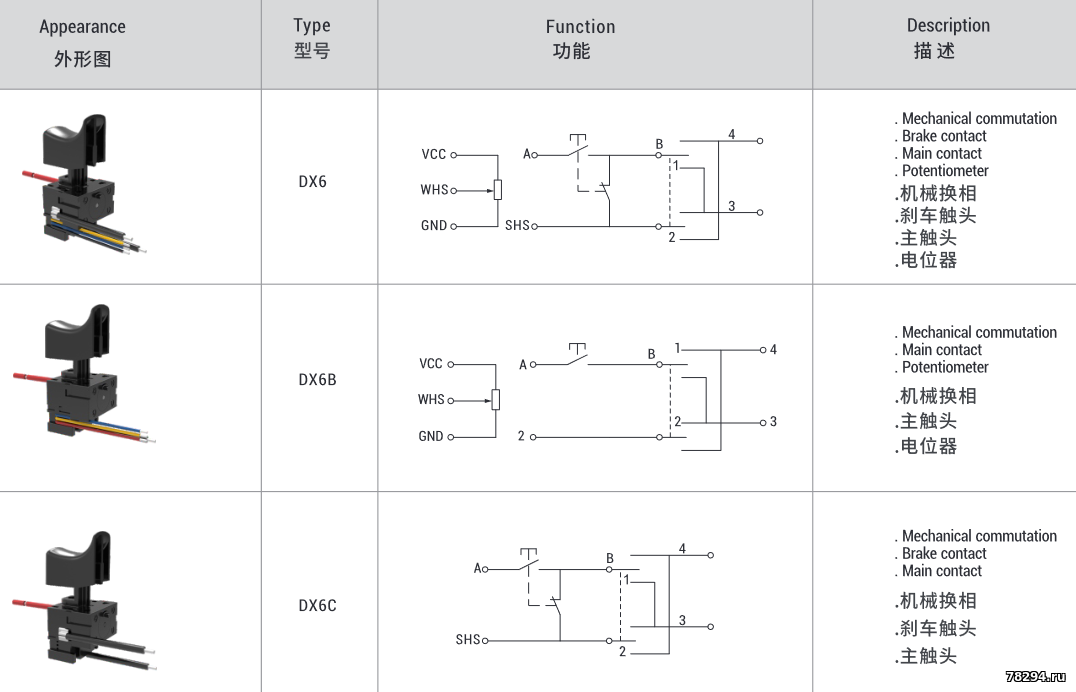

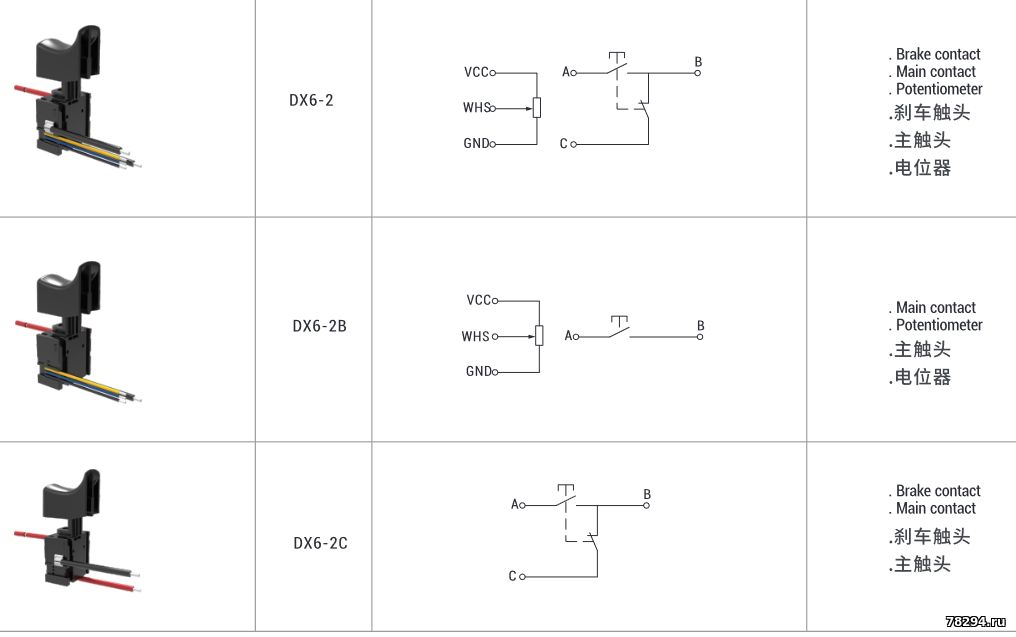

DX6 KEDU DC Signal Switch (Trigger Switch)
Description

KEDU DX6 DC Signal Switch (Trigger Switch) apply
to BLDC power tools such as pistol drills etc.Used for Power Drill
Trigger Switch, Electric Drill Trigger Switch, Cordless Drill Trigger
Switch etc.

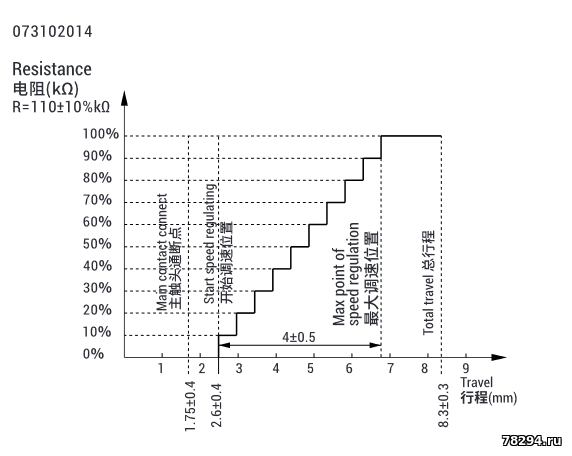

·Step or Linear Sliding Resistor
·Reversing Switch (Optional)
·Brake Contact (Optional)
·Main Contact Rating can reach 30A,
24VDC (with Electronic Module)
·Dust Proof

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 00:57 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

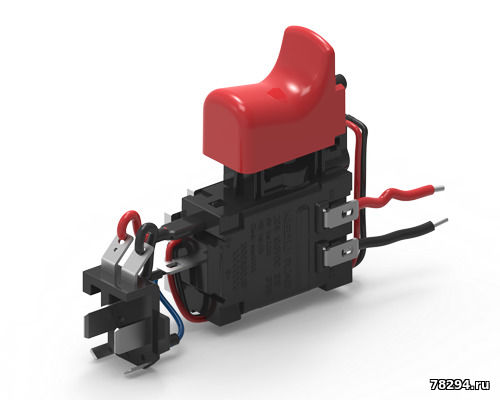

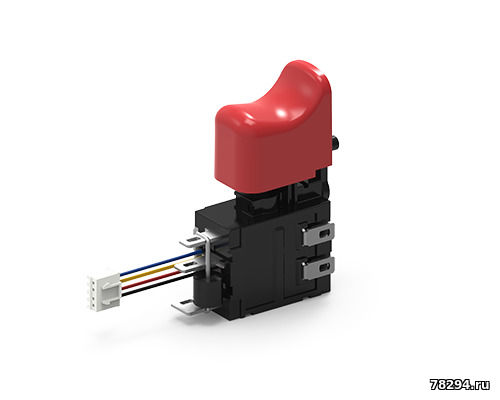

DX7-1 KEDU DC Signal Switch (Trigger Switch)
Description

KEDU DX7-1 DC Signal Switches (Trigger Switches)
are suitable for Li-battery power tools, such as impact wrenches
,pistol drills, electric drills,circular saws, reciprocating saws, used
for Power Drill Trigger Switch, Electric Drill Trigger Switch, Cordless
Drill Trigger Switch etc.

·Step or Linear Sliding Resistor
·Free-Wheeling Diode (Optional)
·Output Signal (Optional)
·Brake Contact (Optional)
·Mechanical Reversing Switch
·Trigger Lock when Reversing Lever in Mid Position
·Dust Proof
·Main Contact Rating can reach 45A,
42VDC (with Electronic Module)
·Mechanical Endurance:2E5
·Electrical Endurance:1E5











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 00:59 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

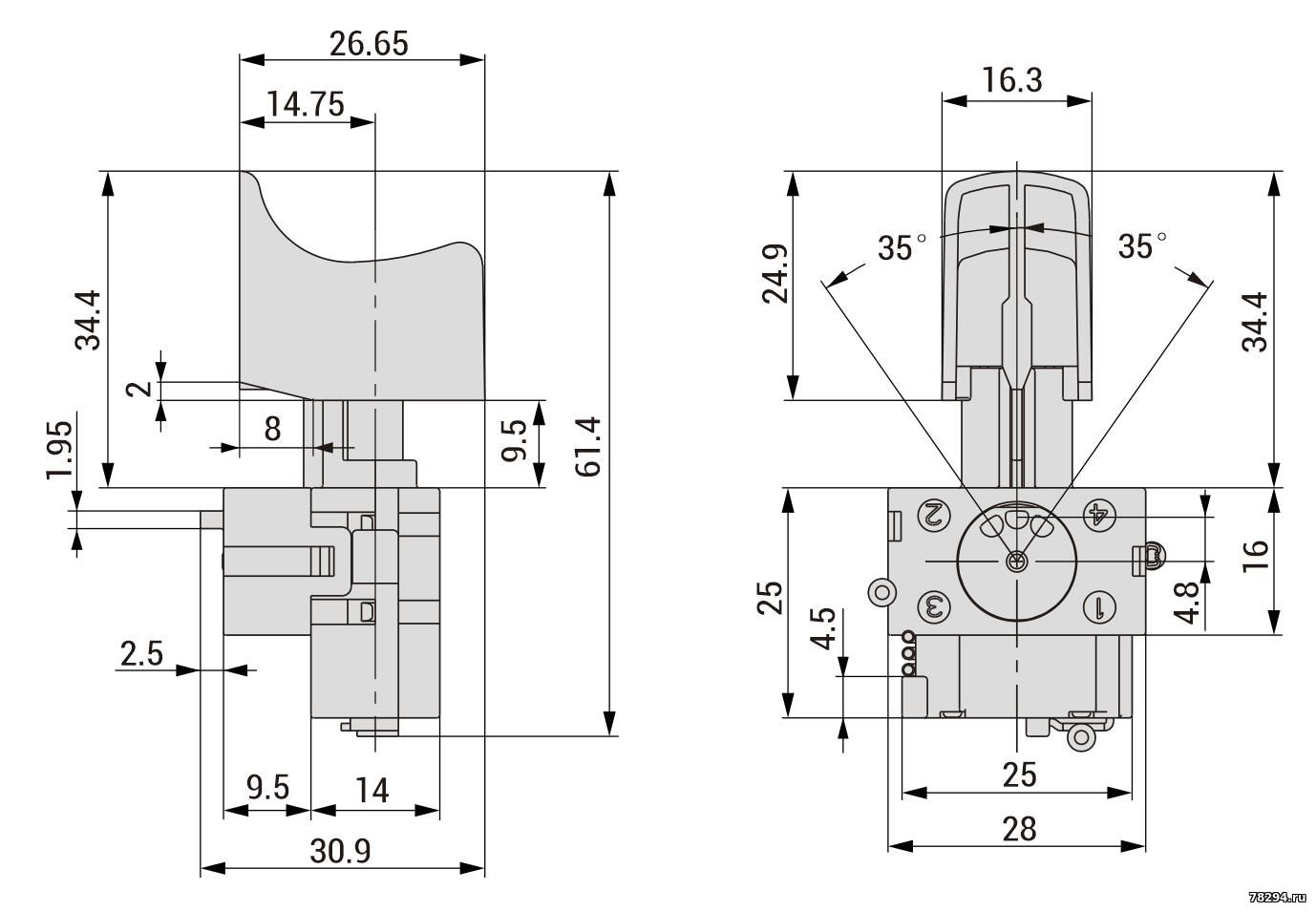

DX9 KEDU DC Signal Switch (Trigger Switch)
Description

KEDU DX9 DC Signal Switch (Trigger Switch) is
suitable for Li-battery power tools, such as pistol drills, used for
Power Drill Trigger Switch, Electric Drill Trigger Switch, Cordless
Drill Trigger Switch etc.

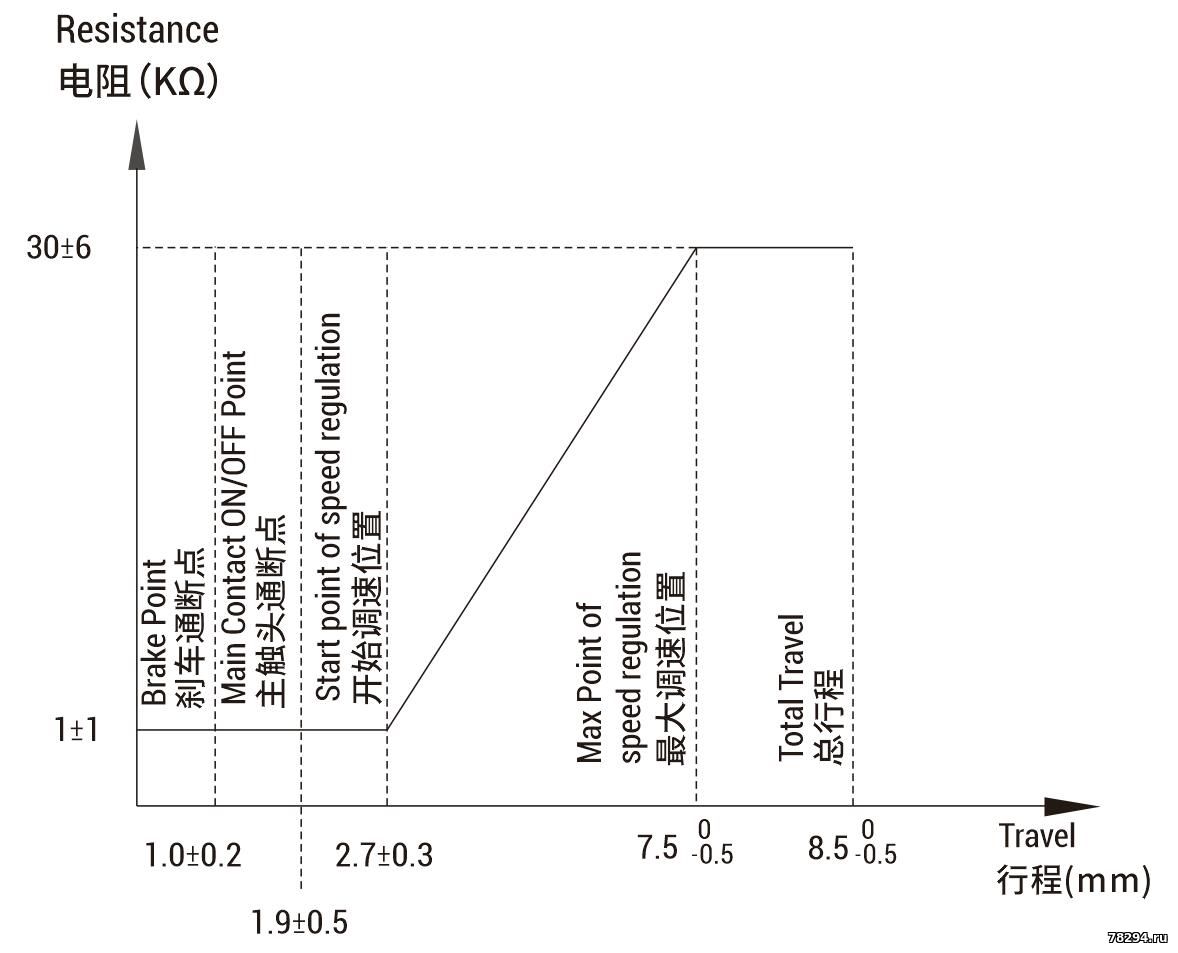

·Linear or Step Sliding Potentiometer
·Integrated Reversing Switch Module
·Brake Contact (Optional)
·Dust Protection
·Main Contact Rating can reach 30A,
24VDC (with Electronic Module)











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:05 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

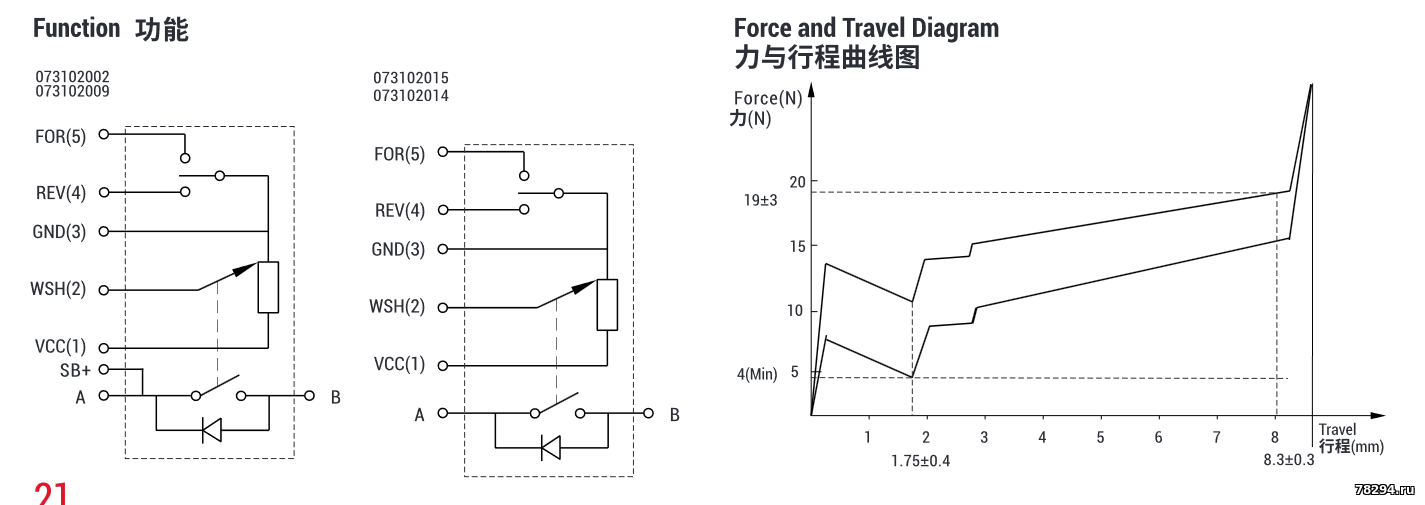

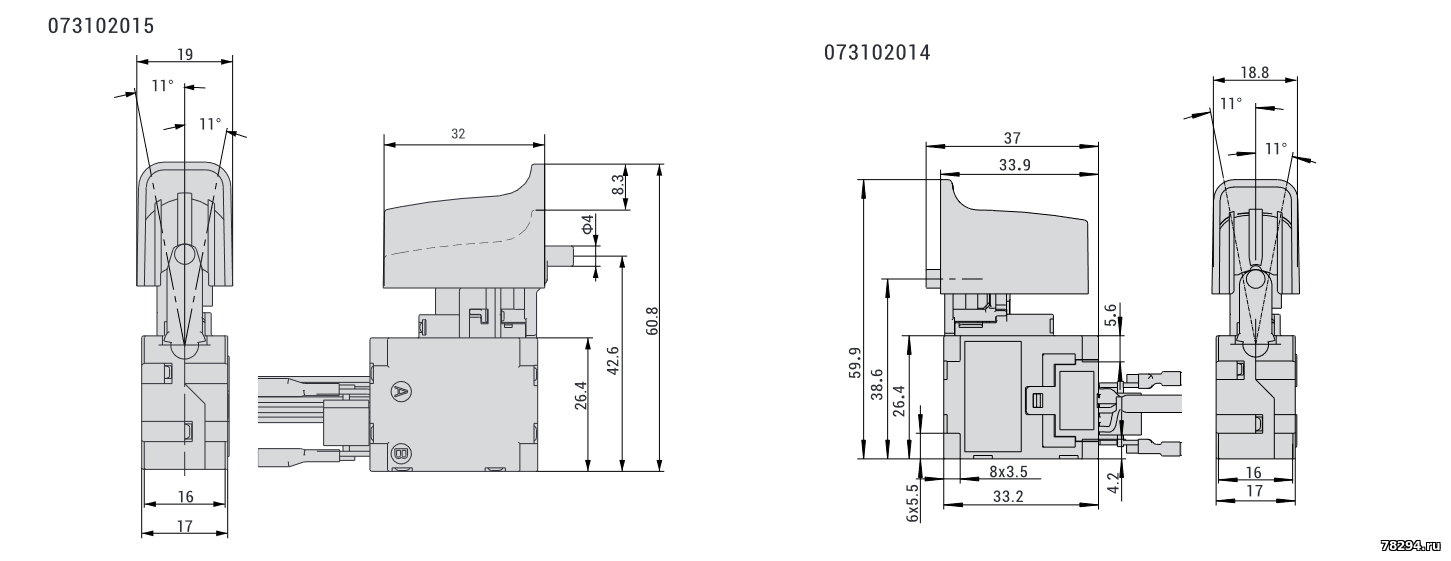

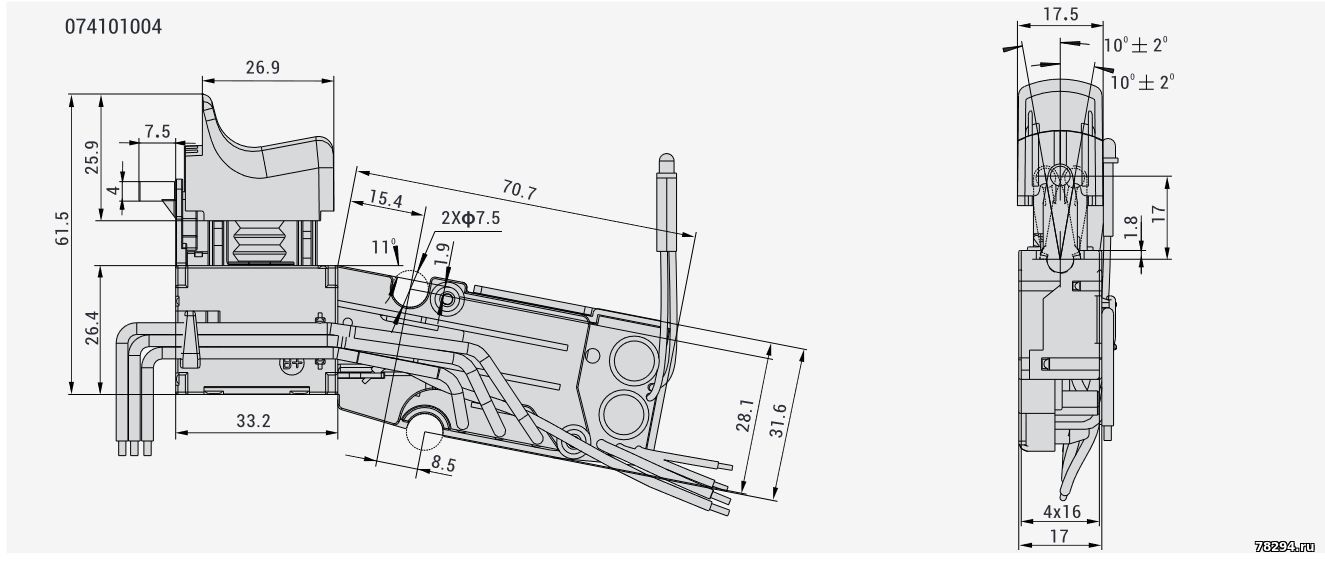

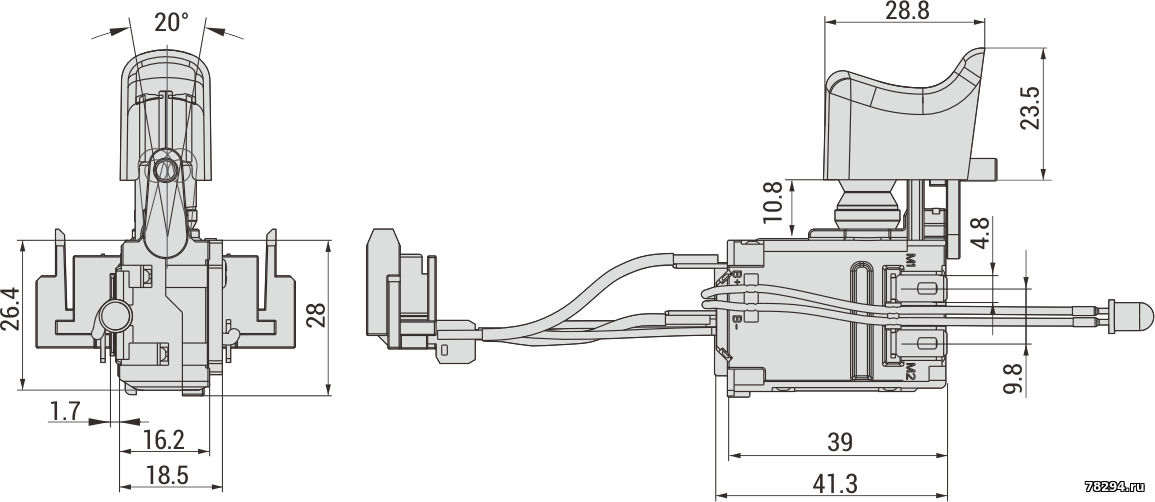

DX10 KEDU DC Signal Switch (Trigger Switch)
Description

KEDU DX10 DC Signal Switch (Trigger Switch) is
used for Power Drill Trigger Switch, Electric Drill Trigger Switch,
Cordless Drill Trigger Switch etc.
·With mechanical NO main contact and NC brake contact
.Stepless slip resistance signal output
.With mechanical commutation or signal commutation
·Dust proof IP50
Apply to Brushed motor power tools, such as pistol drills etc,










78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:14 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

HY38MS KEDU DC/AC Trigger Switch
Description

KEDU HY38MS Trigger Switch (Push button Switch) is used for high rated Bench
Tools and Hand Tools, it has both Double Pole with Brake or
Single Pole function, and Varied Trigger Caps with Lock
Buttons Screw Terminal, Non-Teaseable Structure Design,
with Lock-On and Lock-Off Options.









HY38MC KEDU DC/AC Trigger Switch
Description

KEDU HY38MB-1 Trigger Switch is used for high rated Bench
Tools and Hand Tools, it has both Double Pole with Brake or
Single Pole function, and Varied Trigger Caps with Lock
Buttons Screw Terminal, Non-Teaseable Structure Design,
with Lock-On and Lock-Off Options.









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:16 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

HY38MB KEDU DC/AC Trigger Switch
Description

KEDU HY38MB-1 Trigger Switch is used for high rated Bench
Power Tools and Hand Power Tools, it has both Double Pole with Brake or
Single Pole function, and Varied Trigger Caps with Lock
Buttons Screw Terminal, Non-Teaseable Structure Design,
with Lock-On and Lock-Off Options.









HY38M KEDU DC/AC Trigger Switch
Description

KEDU HY38MB-1 Trigger Switch is used for high rated Bench
PowerTool switch and Hand Power Tool switch, it has both Double Pole with Brake or
Single Pole function, and Varied Trigger Caps with Lock
Buttons Screw Terminal, Non-Teaseable Structure Design,
with Lock-On and Lock-Off Options.









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:19 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

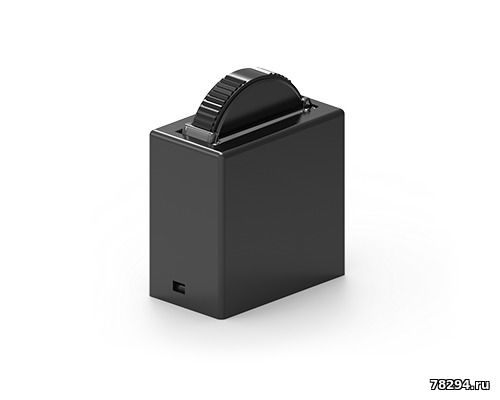

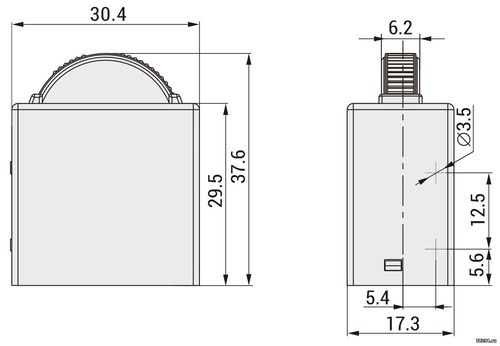

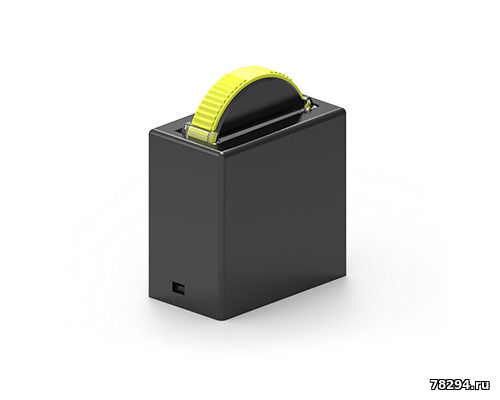

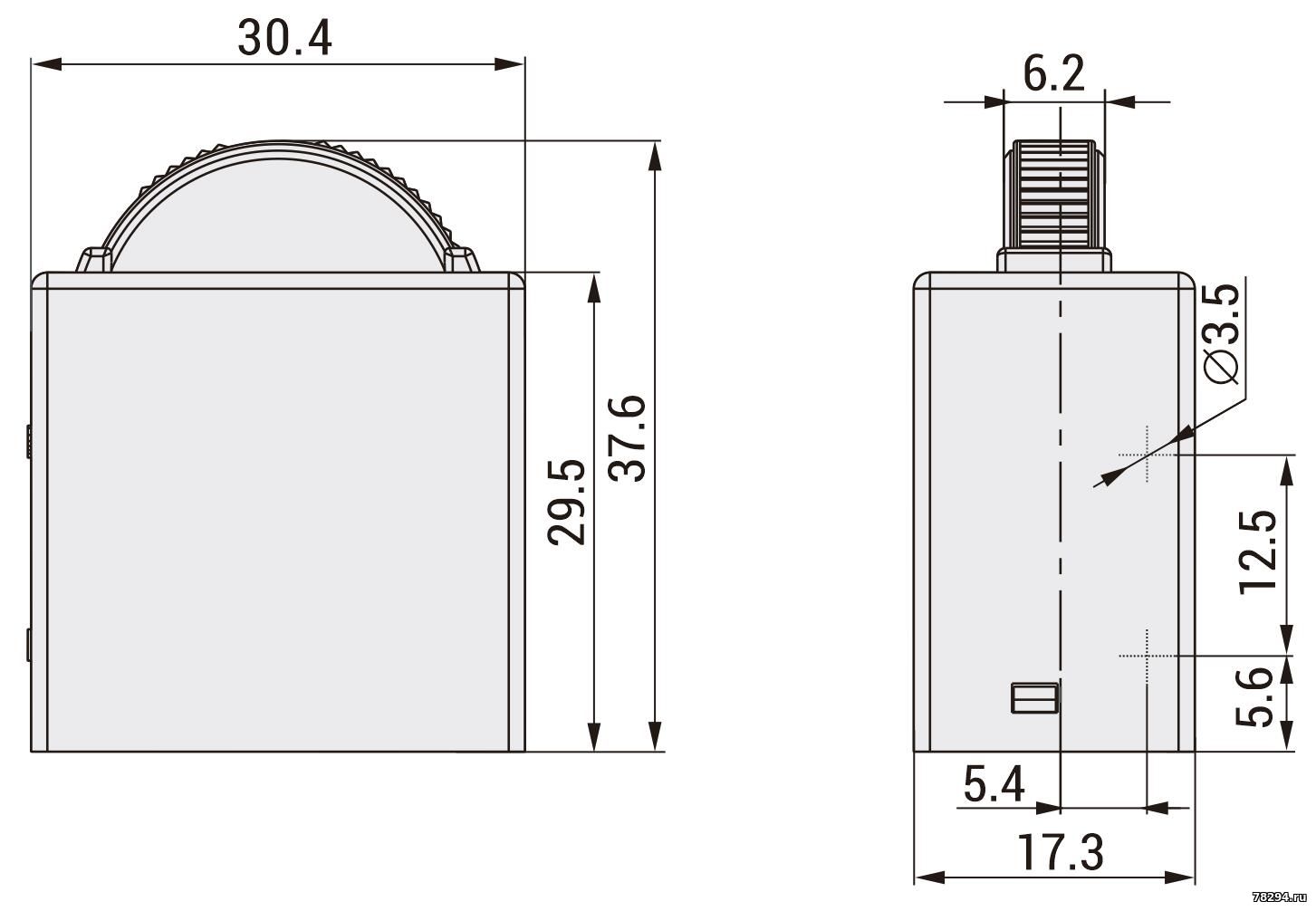

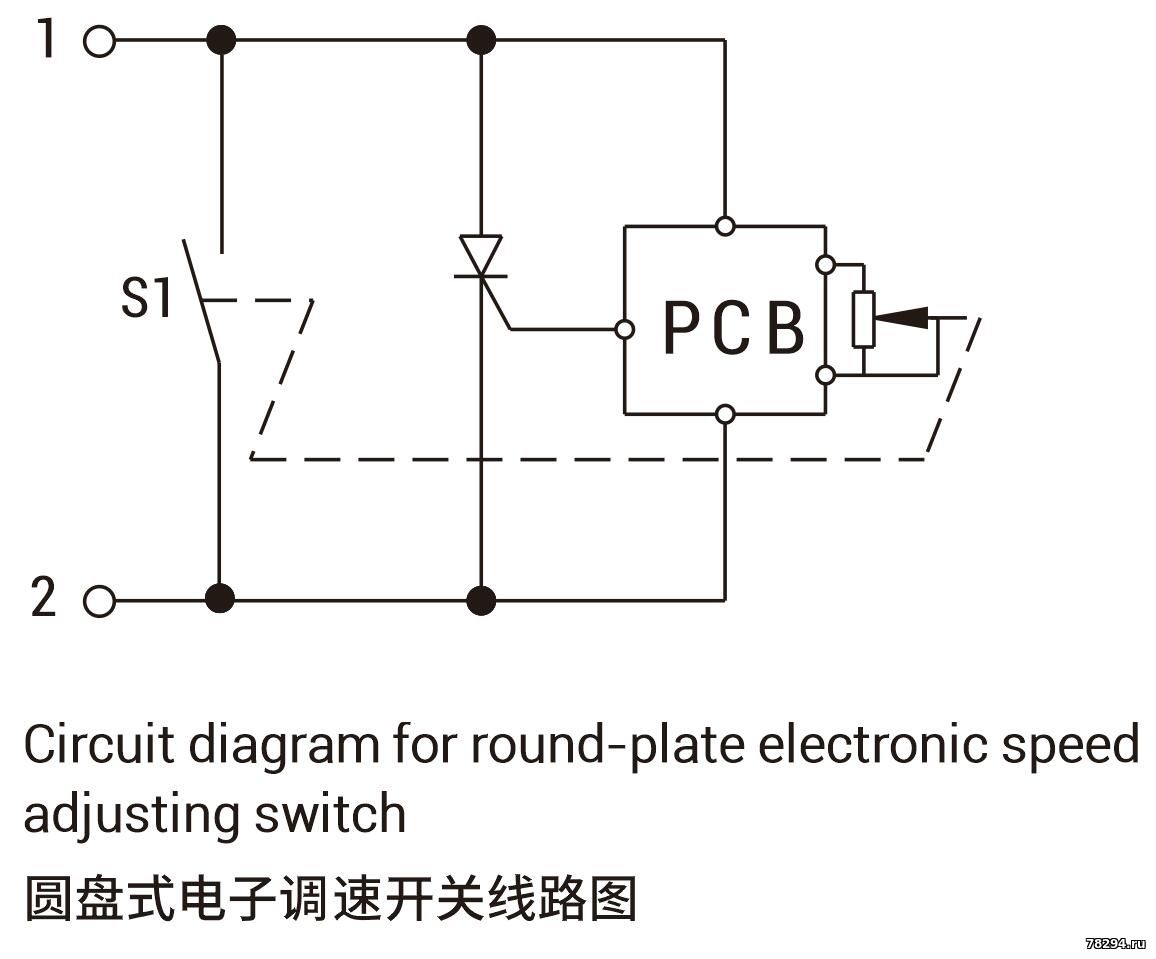

DT-5 KEDU Thumbwheel AC Variable Speed Swtich
Description

KEDU DT-5 Thumbwheel AC Variable Speed Swtich
apply to use with AC power tool, such as angle grinder switch etc.
·Full or half wave output
·Internal SCR/TRIAC
·Dust protection
·Screw terminal
·Color of knob upon users` demand











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:31 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

AT-8 KEDU AC Variable Speed Switch(Trigger Switch)
Description

KEDU AT-8 AC Variable Speed Switches(Trigger
Switches) apply to use with AC power tool, such as pistol drills.
electric hammers, agitators etc. Used for Power Drill Trigger Switch,
Electric Drill Trigger Switch.
·Single pole normally open contact(
·Full or half wave output or without variable speed
·Muti-speed setting trigger (Optional)
·Lock-ON button (Optional)
·Quick connection or screw terminal
·Dust protection













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:41 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

AT-11 KEDU AC Variable Speed Switch(Trigger Switch)
Description

KEDU AT-11 AC Variable Speed Switches(Trigger
Switches) apply to use with AC power tool, such as pistol drills.
electric hammers, agitators etc. Used for Power Drill Trigger Switch,
Electric Drill Trigger Switch.
·Single pole normally open contact(SPNO)
·Full wave or half wave output or without variable speed
·Mul ti-speed setting trigger (Optional)
·Lock-ON button (Optional)
·Quick connection or screw terminal
·Dust protection










78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:43 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

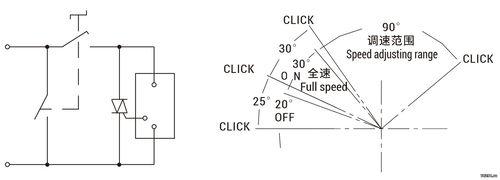

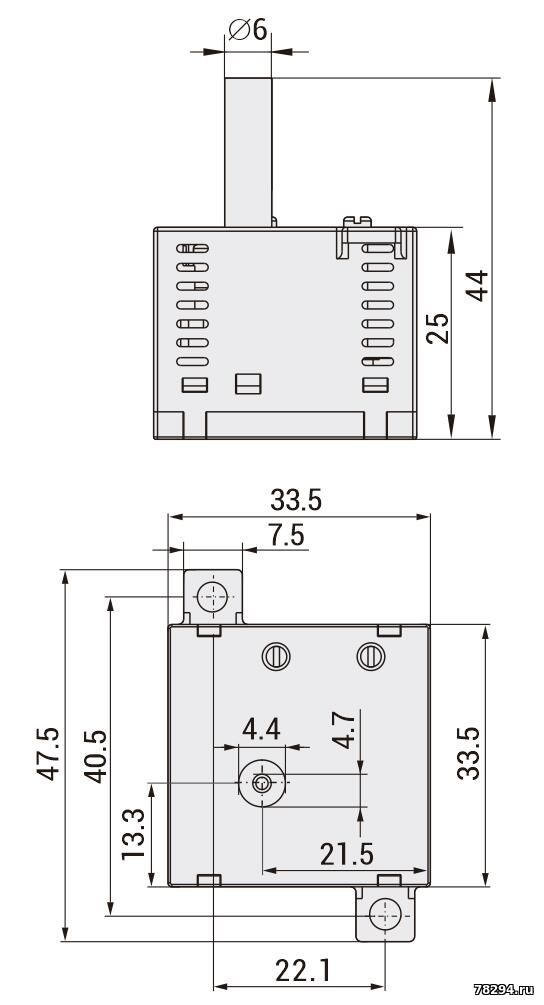

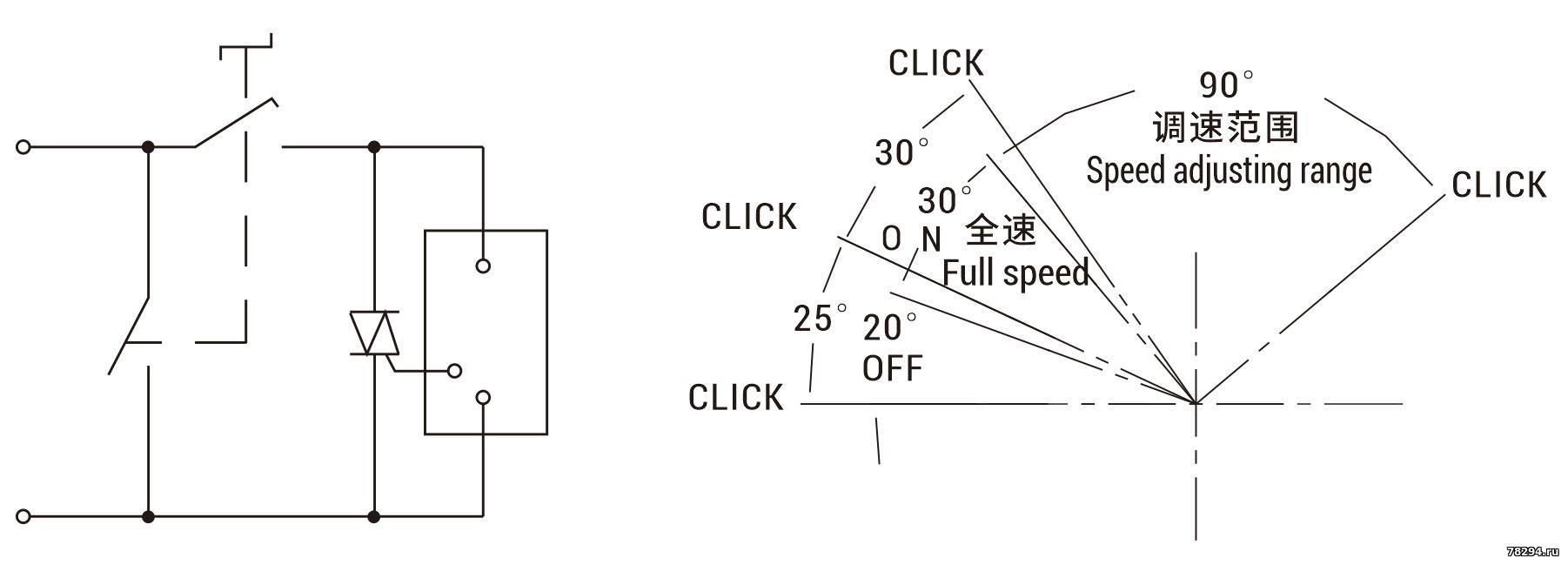

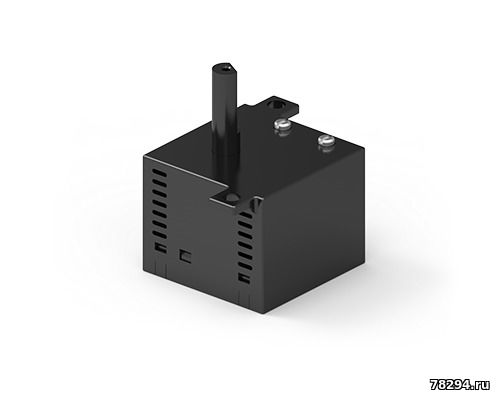

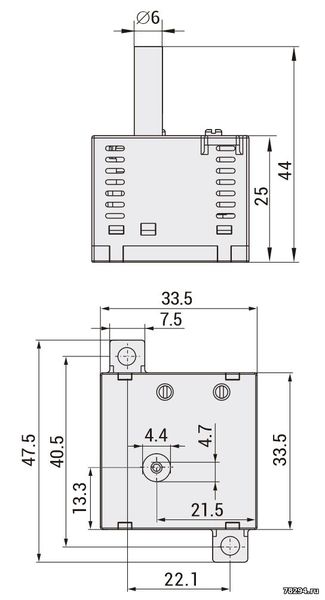

AT-17 KEDU AC Variable Speed Switch
Description

KEDU AT-17 AC variable speed switch, the handle can be rotated from 0 to 140°,
the speed is variable from High to Low , TRIAC Thyristor.
·Single pole normally open contact (SPNO)
·Full wave output
·Rotory button to adjust









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.03.2024, 01:45 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

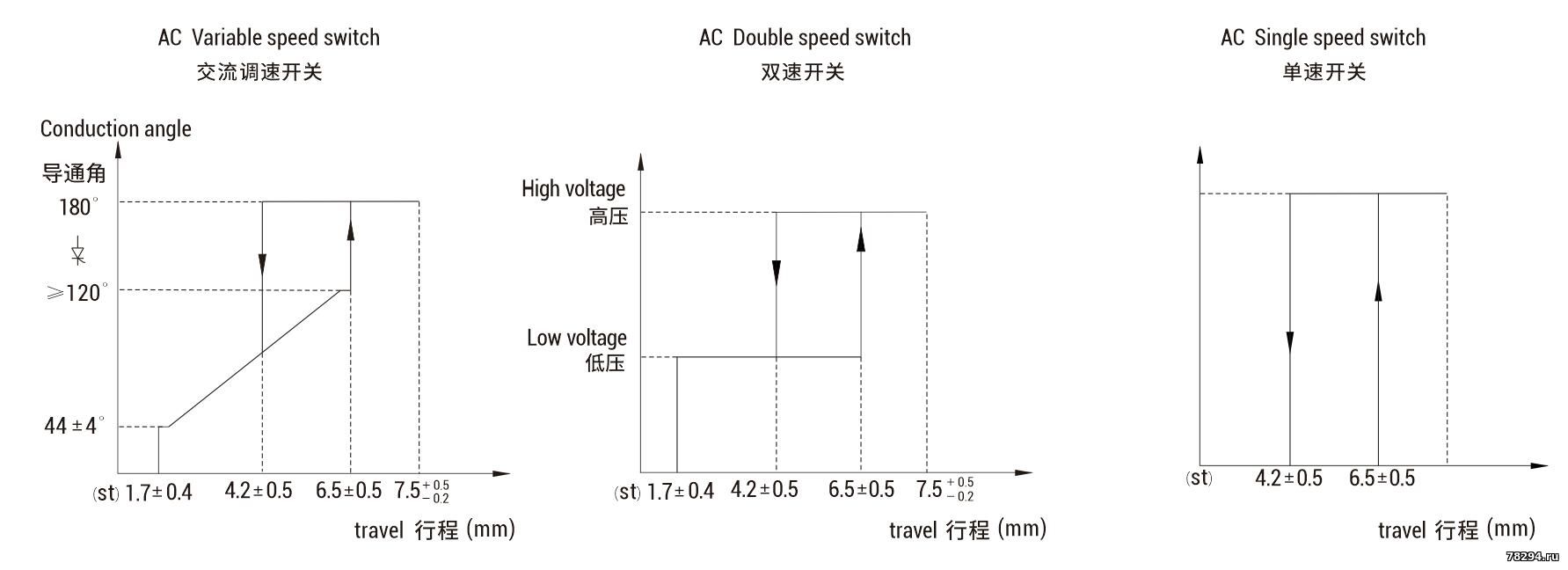

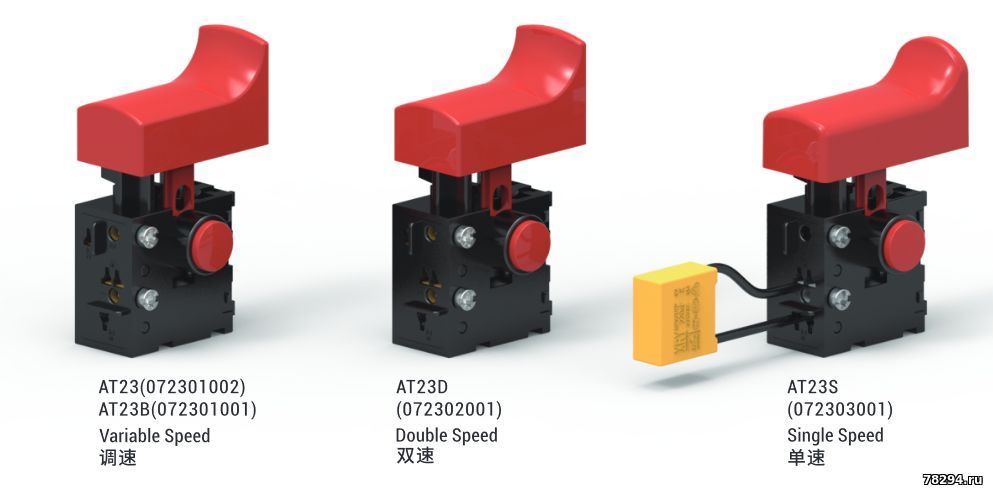

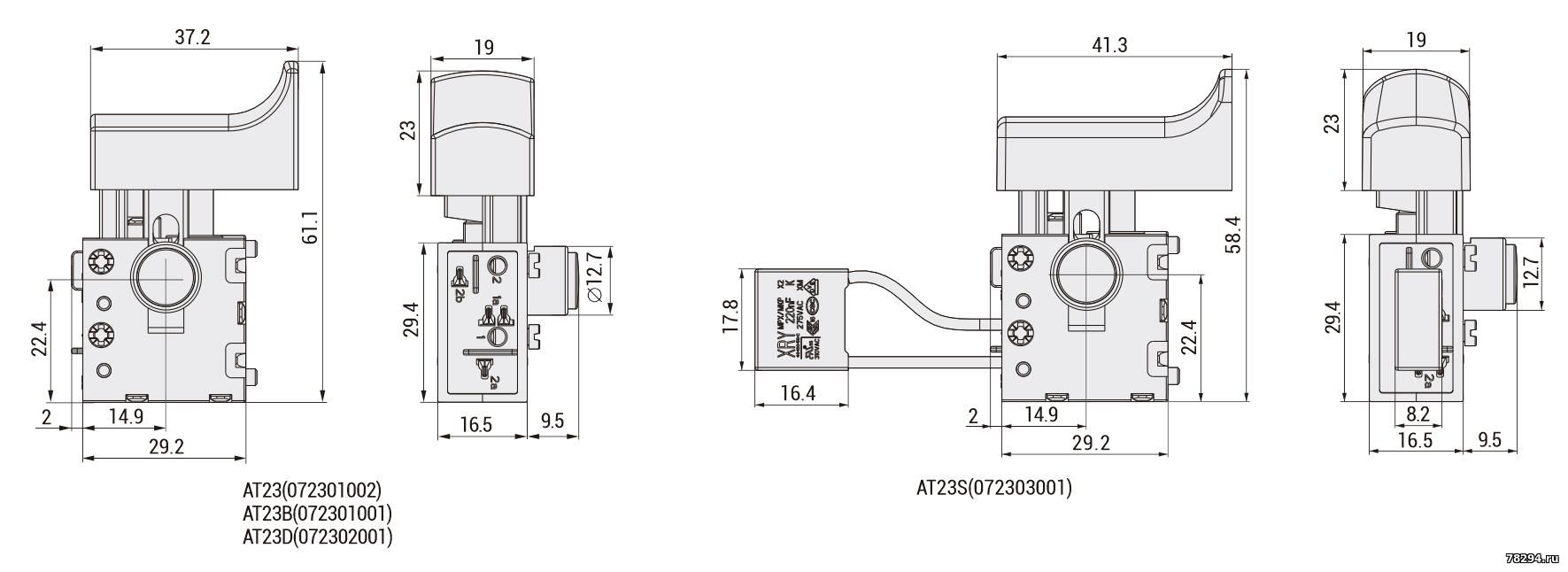

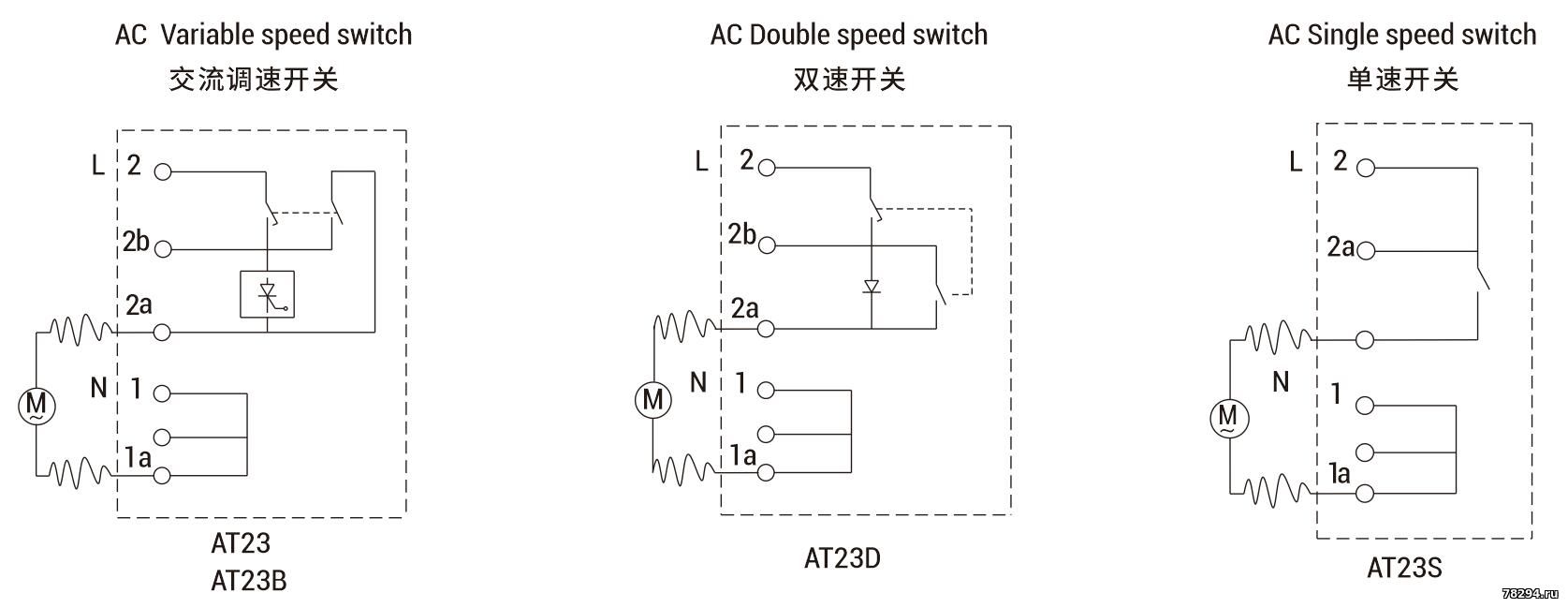

AT-23 KEDU AC Variable Speed Switch(Trigger Switch)
Description

KEDU AT-23 AC Variable Speed Switches(Trigger
Switches) apply to use with AC power tool, such as pistal drill,
electric hammers, agitators, blowers etc.
·Single pole normally open contact (SPNO)
·Variable speed(optional)
·Double speed(optional)
·Single speed (optional)
·Lock oN function
·Snap function
·Screw or fast connection terminal
·Dust protection













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Форум » Электроинструмент » Разборка, ресмонт и обзоры электроинструментов » Китай китайский » Кнопки для шуруповертов серии KEDU (Используются в инструменте Bosch)
  • Страница 1 из 1
  • 1
Поиск:
