Зарядное устройство Stanley SC200 ремонт
ASPetrovich Дата: Четверг, 01.12.2022, 17:25 | Сообщение # 1

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

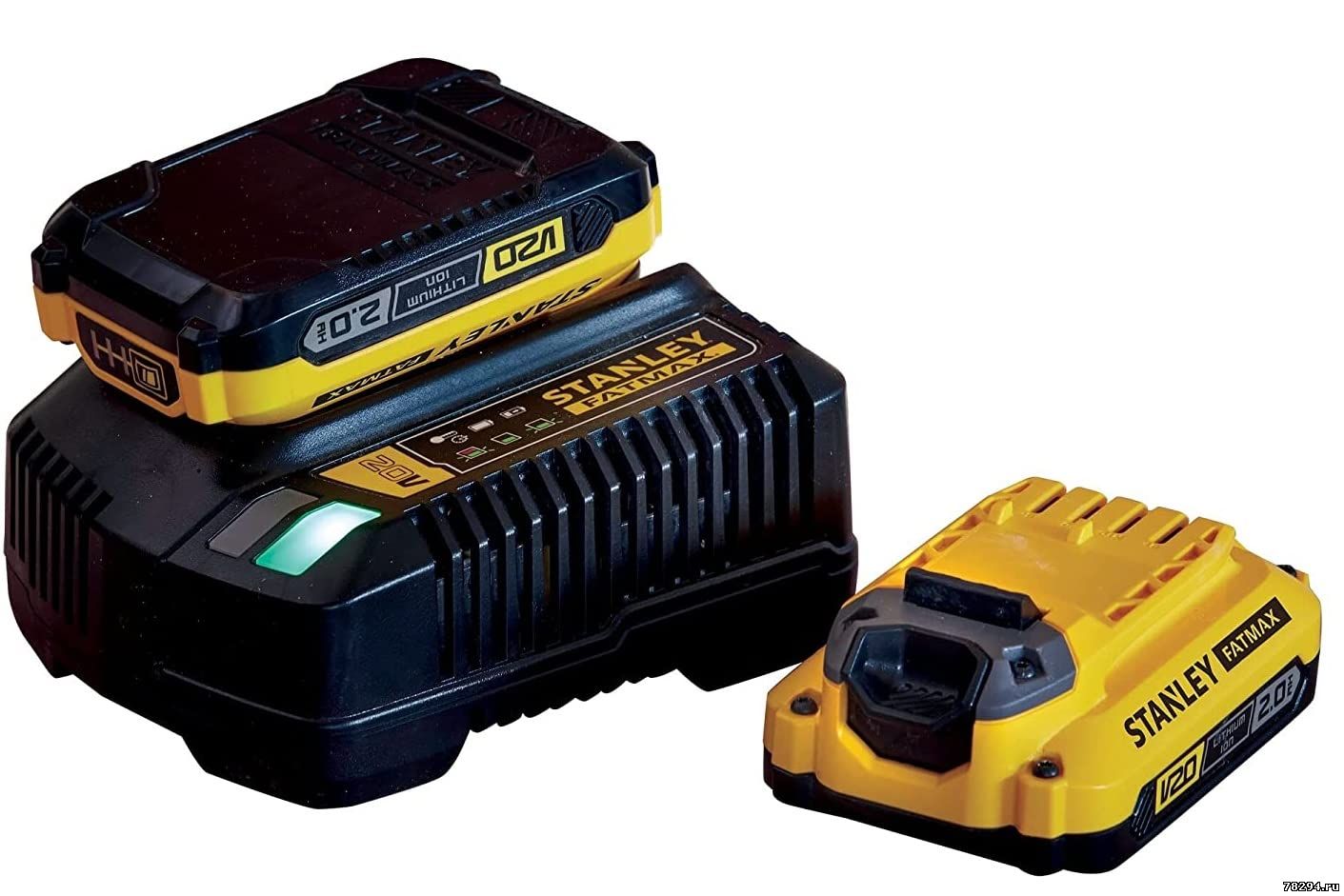

Зарядное устройство Stanley SC200

Использование аккумуляторов серии Stanley Fatmax V20 с инструментами и зарядными устройствами поколения STANLEY FATMAX 18В осуществляется через адаптер SFMCB100-XJ. Использование аккумуляторов Stanley Fatmax 18В с инструментами и зарядными устройствами Stanley Fatmax V20 невозможно.
Ориентировочное время заряда: батарея SB201 / 1,5 Ач – 45 мин, батарея SB202 / 2,0 Ач – 60 мин, батарея SB204 / 4,0 Ач – 120 мин, батарея SFMCB206 / 6,0 Ач – 180 мин. Ток заряда 2А



В ремонте данная зарядка, погорела "горячая" часть. Схемы нет.
Если у кого то есть сейчас подобная, не могли бы помочь уточнить номиналы резисторов R15, R16 и что ставили вместо Q2?
Родной там стоял MMBT4401 (NPN, 60v, 600mA). Мне кажется что и 100мА будет достаточно. Поправьте меня.
По моим прикидкам R16 вроде 47ом,  а вот R15 вроде должен быть 220ом, но там явно видно первую цифру 5....





Сообщение отредактировал ASPetrovich - Четверг, 01.12.2022, 17:26
ASPetrovich Дата: Четверг, 01.12.2022, 19:48 | Сообщение # 2

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

поставил R16 - 47ом, R15 - 510ом, Q2 - MMBT2222A
включилась, поставил на прогон

bagdanaf Дата: Суббота, 25.02.2023, 01:20 | Сообщение # 3

Пользователи

bagdanaf

Рядовой

  • Сообщений:1
  • Репутация:0±

Тоже принесли такую зарядку.
Сгоревшие Q1 (K6A65D), Q2 (MMBT4401), R16, R15, C1, заменил.
ШИМ не запускается. На выводе 8 IC1 (iW1710)  и соответственно на ZD4 напряжение ~7,9 - 8,5 В - именно так и изменяется, постоянно скачет.
По даташиту на 1710, ШИМ стартует при напряжении 12В.
В какую сторону рыть, не пойму.

ASPetrovich Дата: Суббота, 25.02.2023, 12:32 | Сообщение # 4

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

Я бы проверил R7, R8 (по 2М), что приходит на коллектор Q2.
Ну и запитал бы ШИМку от ЛБП и посмотрел бы есть сигнал или нет, надо искать что его блокирует если м/сх живая.
