Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Stanley » Зарядное устройство Stanley SC201 18V схема
Зарядное устройство Stanley SC201 18V схема
Anat78 Дата: Понедельник, 07.12.2020, 16:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

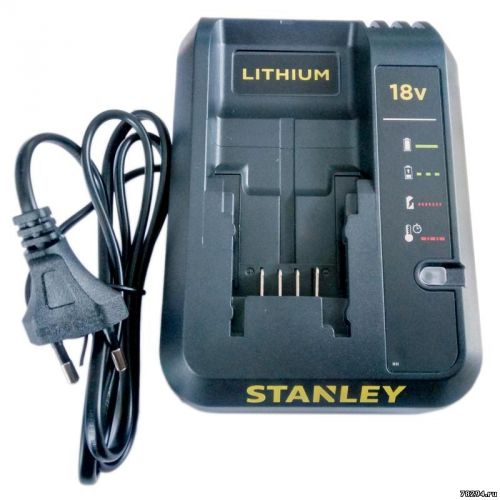

Зарядное устройство Stanley SC201 18V схема

Зарядное устройство 18 В, 75 мин, 1A Stanley SC201 используется для заряда аккумуляторов Li-ion напряжением 18 В. Имеет световую индикацию, которая информирует о статусе заряда. Защищает аккумулятор от перегрева.
Время заряда аккумуляторов - 75 минут.

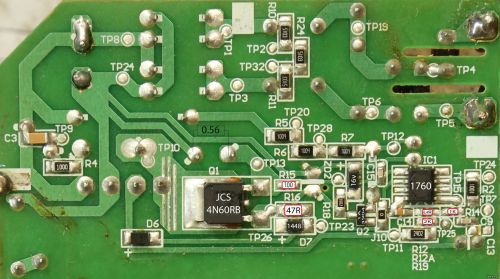

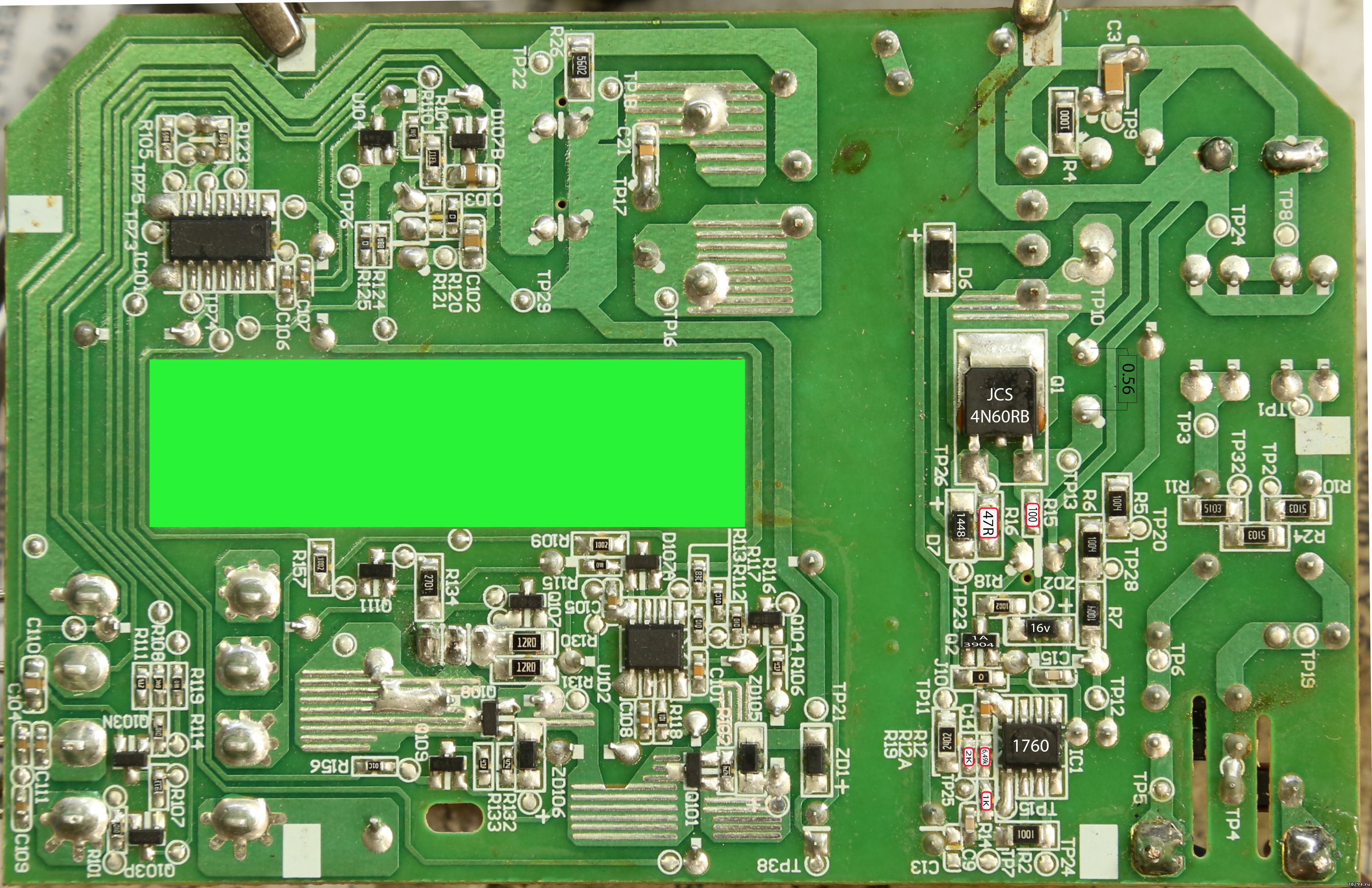

Сгоревшие детали помечены цветом!

Микросхемы SMD
IC1 – 1760 HW25R20 AA61706 IW1760-01 IWATT SOP8 SOIC-8
IC101 – PIC16F1503 -I/SL036 1625W9Y
U102 – 358 MZ650 SOP8 - (LM358-SLOS068X) операционник LM358
U104 – AWW 09 SOT23 - ?????
Микросхемы навесные
U101 – G L78L33 A GE649 в корпусе ТО-92 - L78L33A (3,3V)
Линейные регуляторы напряжения 3.3V 0.1A-?
МИКРОСХЕМА L78L33A (3,3V)(TO92M) +3,3V
Стабилизатор напряжения 78L33A (L78L33A) 3.3V 0.1A 5% -

Транзисторы SMD
Q1 – GG U07 JCS4N60RB – N-КАНАЛЬНЫЙ МОП-полевой транзистор. MOSFET
Q2 – 1AM (биполярный высокочастотный npn транзистор) PMBT3904 40В 0.2А SOT23
Q101 – E6PL SOT23 PNP
Q103N – 702 C SOT23 – 2N7002
Q103P – SP Z SOT23 – возможно BSS84
Q104 – 702 C SOT23 NPN – 2N7002
Q107 – W2A 68 SOT23 PNP
Q108 – E6RL SOT23 PNP
Q109 – 1AM SOT23 NPN
Q111 – 1AM SOT23 NPN

Транзисторы навесные
Q110 – X6534 B772 TO-126 PNP

Диоды SMD
D7 – A2 ох 1N4148, 1N4148WS корпус SOD-323, (можно UF102)
Малосигнальный быстро переключающийся диод

D107A – L44 V0 (3 вывода) Диод Шоттки BAT54S 30V 0.2A SOT23
D107B – L44 VO (3 вывода) Диод Шоттки BAT54S 30V 0.2A SOT23

Диоды навесные
D1 – IN4007
D2 – IN4007
D3 – IN4007
D4 – IN4007
D5 – FR107R PY Диод импульсный 1А 1000В [DO-41]
D6 – F3 (F3 (RS1D), Диод быстродействующий 1A 200В [SMA / DO-214AC])
D21 – SB3200
D108 – 240 6470
D116 – IN4007 PY
LED –
Стабилитроны SMD
ZD1 – M9 - 30V, BZX384-B30
ZD2 – H5 RX MMSZ5245BT1G Малосигнальные стабилитроны
ZD105 – YW
ZD106 – YW

Оптроны навесные
PC1 – L1704 817C W (Оптопара транзисторная оптрон PC817C DIP-4 (15294))

Конденсаторы SMD
C3 –
С9 – один конец (к R14) был в воздухе, дефект с завода
C14 -
C15 -
C21 –
C101 –
C102 –
C103 –
C104 –
C105 –
C106 –
C107 –
C108 –
C109 –
C110 –
C111 –
Конденсаторы навесные
CY1 – HEC CT7 222M 400V
CY2 – HEC CT7 222M 400V
C2 – 33mF 400V
C5 – TENTA MEX/TENTA MKR 0.22mF K X² EN 60384-14-17 250VAC 275VAC 40/100/21
C10 – 10 mF 50V
C11 – 47mF 50V
C22 – 220mF 35V
C22A – 220mF 35V

Предохранители SMD
J10 – 0

Предохранители навесные
F1 – T2.0A 250V предохранитель

Резисторы SMD
R2 – 1001 – 1000 Ом 1кОм
R5 – 1004 – 1000 кОм 1мОм
R6 – 1004 – 1000 кОм 1мОм
R7 – 1004 – 1000 кОм 1мОм
R10 – 5103 – 510 кОм
R11 – 5103 – 510 кОм
R12 – 79B – 6,49 кОм
R12A – 30B – 2 кОм
R14 – 01B - 1000 Ом 1кОм
R15 - 01R - 1 Ом Типоразмер EIA 0603 Типоразмер метрический 1608 - Там  нарисовано 01A это соответствует 100 ом
R16 – 47R0 – 47 Ом
R18 – 1002 – 10 кОм
R19 – 2402 – 24 кОм
R24 – 5103 – 510 кОм
R26 – 2095 - 20.9 МОм
R101 – 01D - 100 кОм
R102 – 474 - 470 кОм
R105 – 59R - 59 Ом
R106 – 473 - 47 кОм
R107 – 9311 - 9.31 кОм
R108 – 54C - 35.7 кОм
R109 – 1002 - 10 кОм
R110 – 01B - 1000 Ом 1кОм
R111 – 512 - 5.1 кОм
R112 – 01D - 100 кОм
R113 – 83C - 71.5 кОм
R114 – 01D - 100 кОм
R115 – 01B - 1000 Ом 1кОм
R116 – 01D - 100 кОм
R117 – 01C - 10 кОм
R118 – 101 - 100 Ом
R119 – 01B - 1000 Ом 1кОм
R120 – 0
R121 – нет на плате
R123 – 680 - 68 Ом
R124 – 88R - 88 Ом
R125 – 0
R130 – 12R0 - 12 Ом
R131 – 12R0 - 12 Ом
R132 – 474 - 470 кОм
R133 – 473 - 47 кОм
R134 – 2701 - 2.7 кОм
R156 – 01C - 10 кОм
R157 – 1002 - 10 кОм
Резисторы навесные
R3 – 55кОм
R4 – 1000 – 100 Ом
R17 - 0.56 Ом, 5% 0,25Вт Полоски: зеленый, синий, серебряный, золотой.
R21 – 10.3Ω
Дроссели навесные
NF2 – дроссель на ферритовом кольце
NF1 – дроссель D01 – 00UU9 – 19X1 71501-00051-00 0501 1713
Трансформаторы навесные
T1 – силовой трансформатор T033-00172-00 71033-00176-00 TenPao 0501 1713
Перемычки навесные
J1 – перемычка
J2 – перемычка
J3 – перемычка
J4 – перемычка
J5 – перемычка
J6 – перемычка
J8 – перемычка
J9 – перемычка
J11 – перемычка
J12 – перемычка

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 07.12.2020, 16:45 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Причина и следствие выхода из строя данного зарядного устройства - усаживание аккумуляторов до очень низкого разряда, что влечет за собой выход из строя и самого аккумулятора!!!!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.12.2020, 14:53 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

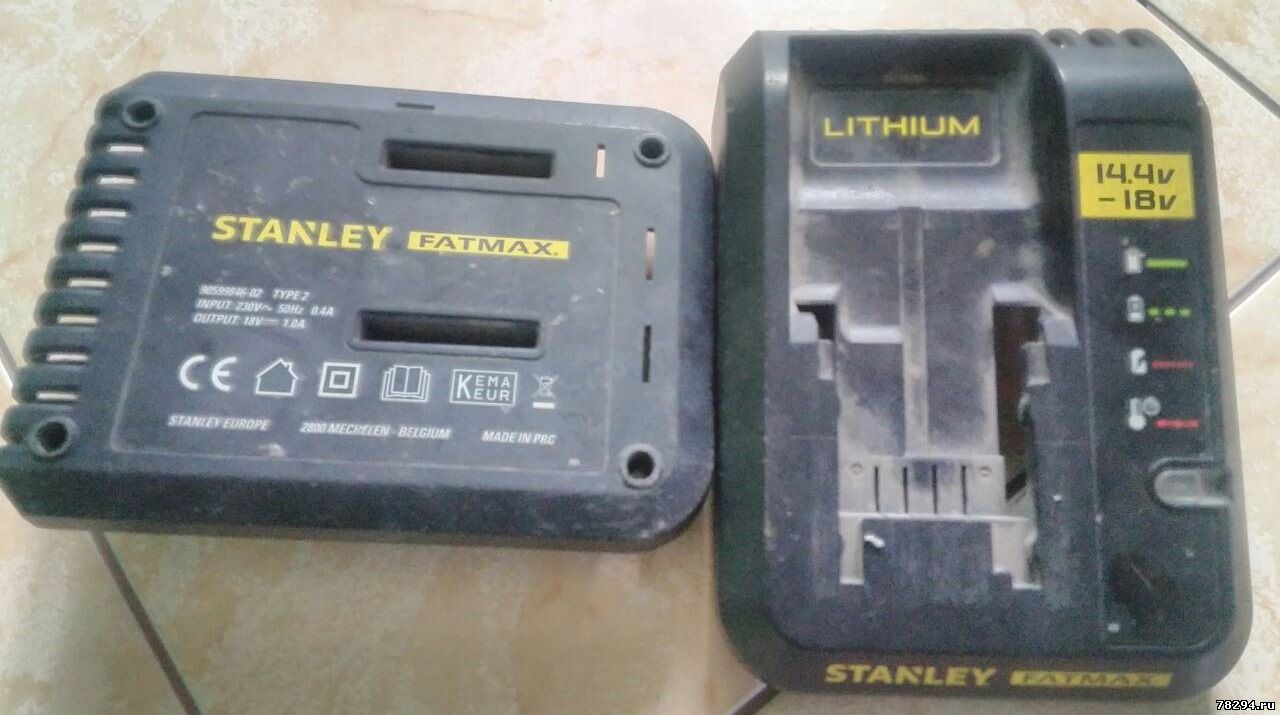

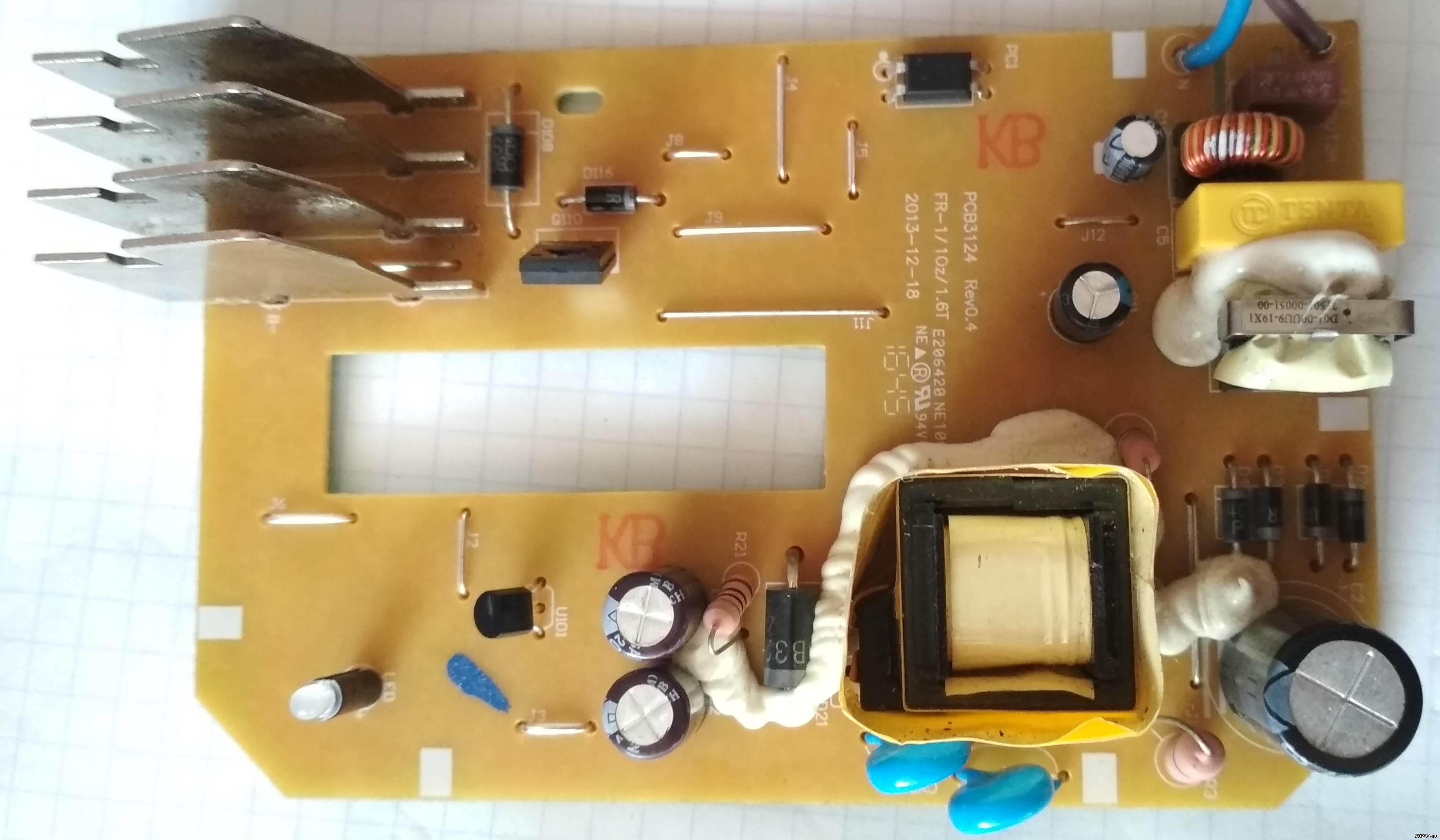

Зарядка от Гайковерта STANLEY FATMAX 14.4_18V 1A

Он сначала начинал заряжать, после того как его типа стукнешь.
В очередной раз он стукнул, раздался хлопок…ну и вскрытие показало выгорание в первичной цепи 220

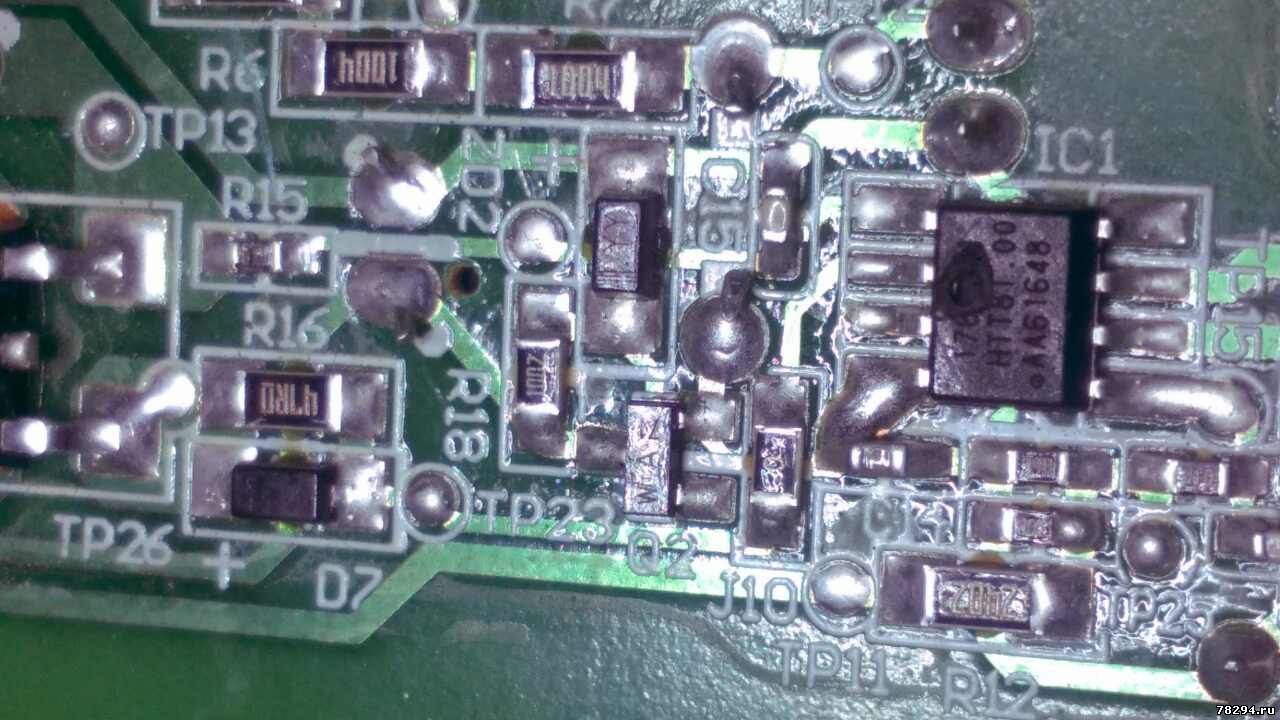

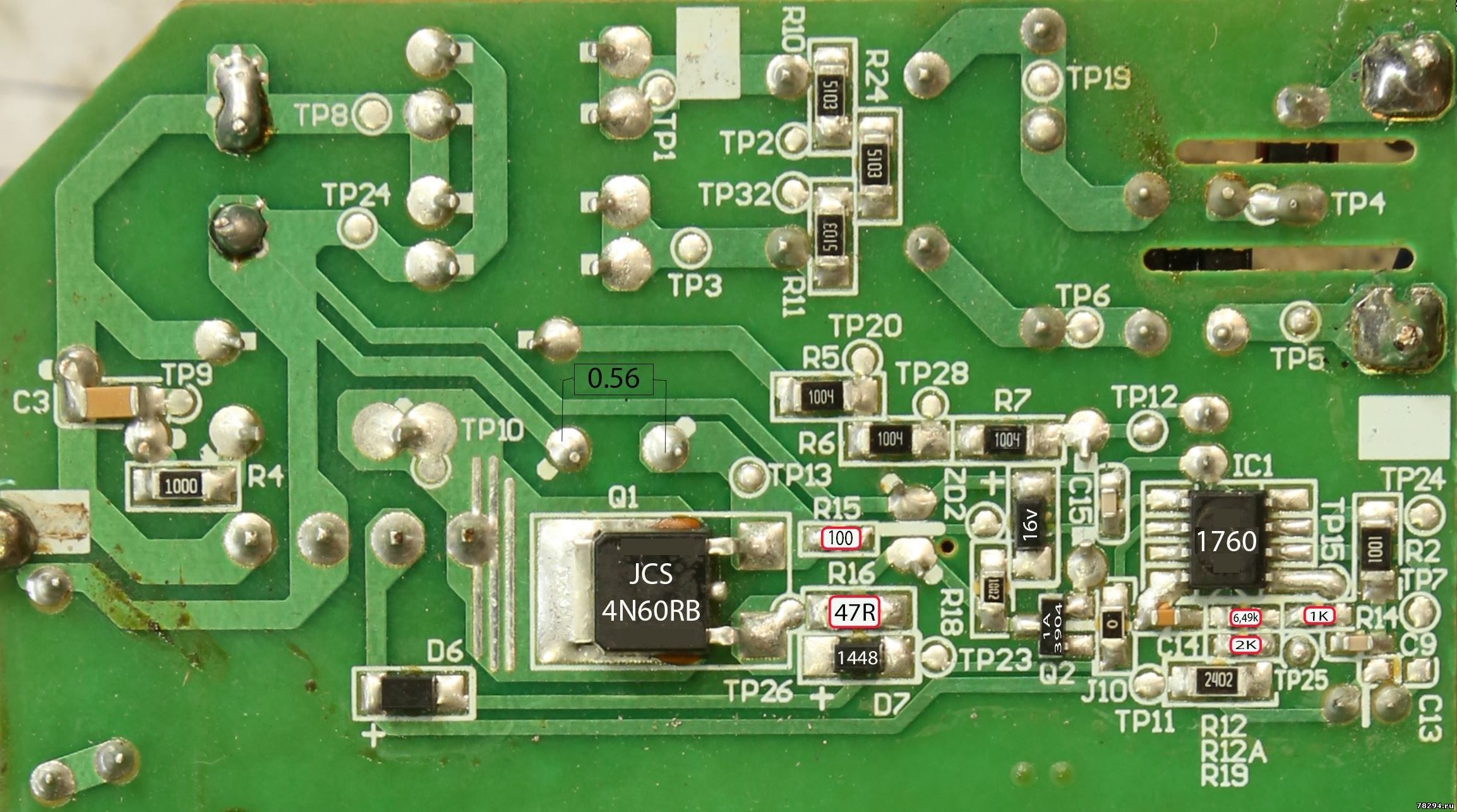

1-Резисторы 2 шт

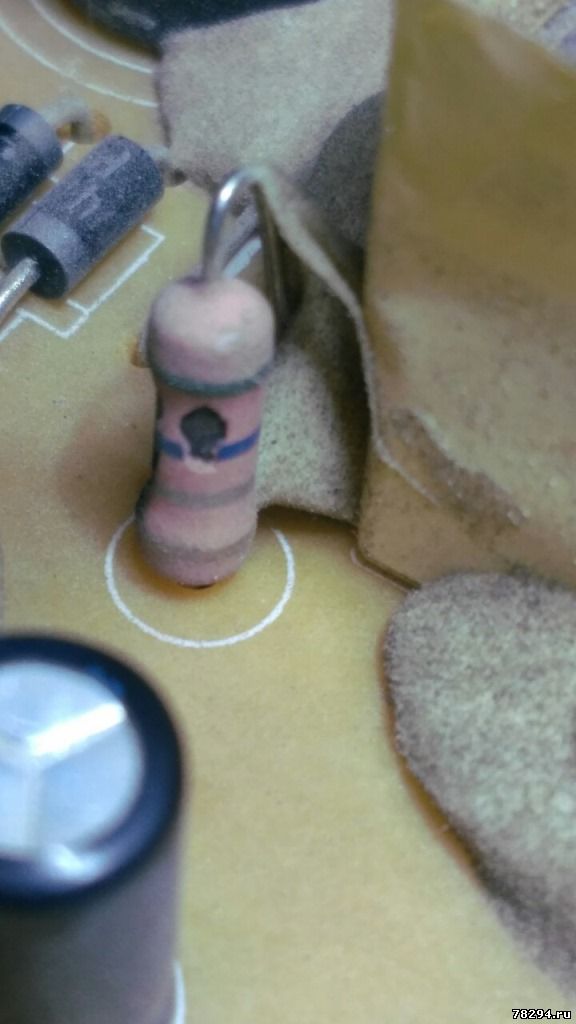

R17 0.56 Ом, 5% (на представленной схеме как R8)
Второй SMD выгорел R15 не известен, идёт на 5 ю ножку IC1.

R15 — 1 Ом;
2-микросхему можно тут подобрать.
https://remont-aud.net/ic_power/

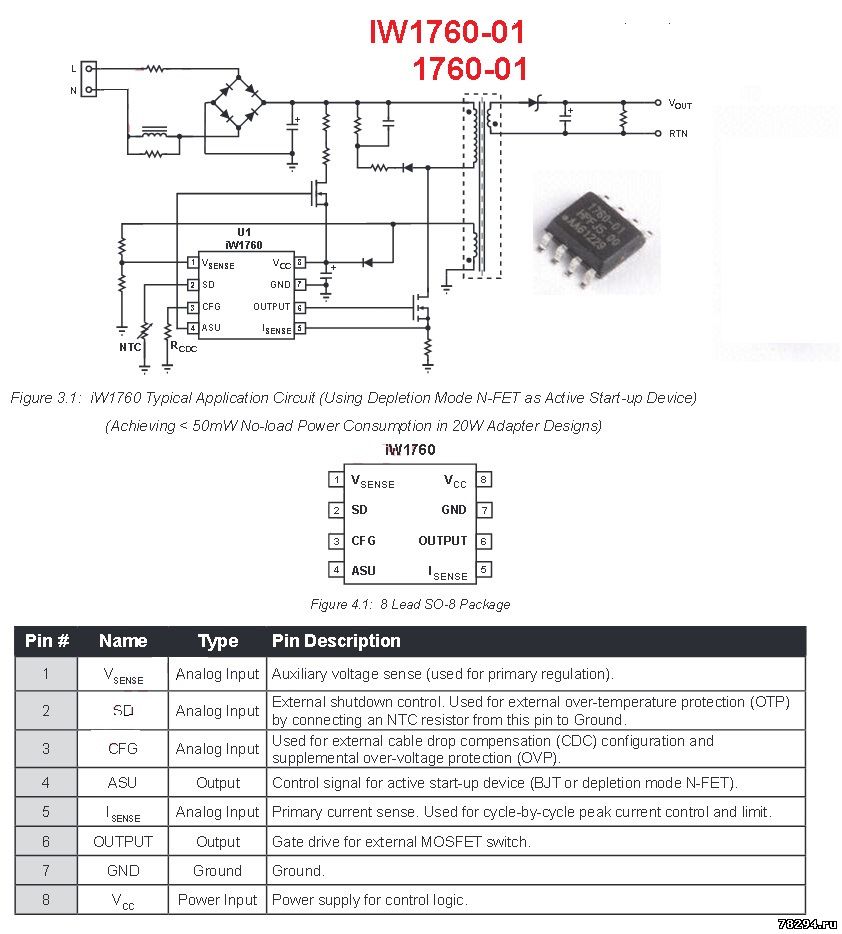

Микруха iW1760
Нашёл IW1760-01 IWATT SOP8
Вторая строка: HTT81.00
Третья строка: АА61648
3-Транзистор smd на корпусе W1A 71 (из поиска PMBT3904(W1A, 1AM)
4-нашёл сгоревший диод D7 А2, определил как 1N4148, 1N4148WS корпус SOD-323, (можно UF102)
5- JCS4N60RB, на найденной схеме, как QU1 DG4N60.
6-ZD2 на плате, маркировка как YY. (У Nik-Lavanda ZD2 – H5 RX ) стабилитрон 500мВт: 16В.
ZD1 – M9 — совпадает
Мультиметром звонился, но по факту был нерабочий, все напряжения прыгали.

По маркировке и корпусу — DDZ16 стабилитрон 500мВт: 16В
Купил что было в маге, в стекле (даже маркировки не знаю), обрезал ножки, и всё заработало.
Наверное можно что то из этих.
1SMA5930BT3G, Стабилитрон, 16 В, 5 %, 1.5 Вт
[SMA]Пр-во: ON Semiconductor
BZV55C16, Стабилитрон 16В, 5%, 0.5Вт,
[MiniMELF]BZV55-C16,115, Стабилитрон 16В, 5%, 0.5Вт, [SOD80C]
Пр-во: Nexperia















Если совсем не получается ничего то можно просто подать напряжение на вторичную часть зарядного



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
olleg Дата: Пятница, 15.01.2021, 09:22 | Сообщение # 4

Пользователи

olleg

Рядовой

  • Сообщений:1
  • Репутация:0±
olleg

Просьба помочь советом. Есть данный шуруповерт Stanley и 2 АКБ. Одна АКБ "просела", были заменены все 5 банок на новые высокотоковые. Результат - АКБ не "тянет" по сравнению с другой АКБ, где стоЯт "родные" банки. Менялись на другие аналогичные - результат такой же. Заряд проходит штатно. При включении шуруповерта и нажатии кнопки состояния заряда АКБ, первый индикатор не горит, второй "моргает". Хотелось бы прояснить - причина в повышенной емкости замененных банок или в другом? В данном случае может в это "вмешаться" электроника АКБ или ЗУ?

Сообщение отредактировал olleg - Пятница, 15.01.2021, 09:31
Anat78 Дата: Пятница, 15.01.2021, 14:24 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Значит нифига не высокотовые поставили элементы 18650

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Антон2482 Дата: Пятница, 09.04.2021, 12:55 | Сообщение # 6

Пользователи

Антон2482

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Q101 – E6PL SOT23 PNP
Q108 – E6RL SOT23 PNP

На самом деле P-mosfet, поставил из имеющихся, через них идёт ток заряда по ширине дорожек видно, биполярники там не могут быть. По марккоду стояли E6SK, расшифровку не нашёл.
awp5516135 Дата: Среда, 25.08.2021, 19:46 | Сообщение # 7

Пользователи

awp5516135

Рядовой

  • Сообщений:1
  • Репутация:0±

Всём привет.  Подскажите пожалуйста, на вторичку 18в приходит же?
Не знаю какой блок питания подобрать
Anat78 Дата: Четверг, 26.08.2021, 21:16 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

на вторичке 25-24В

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
atos66 Дата: Вторник, 16.11.2021, 16:33 | Сообщение # 9

Пользователи

atos66

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день!!
Я не могу понять, по какой цепи тут идет зарядка
Anat78 Дата: Вторник, 16.11.2021, 20:41 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

заряд батареи идет через QU2

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
atos66 Дата: Среда, 17.11.2021, 14:09 | Сообщение # 11

Пользователи

atos66

Рядовой

  • Сообщений:2
  • Репутация:0±

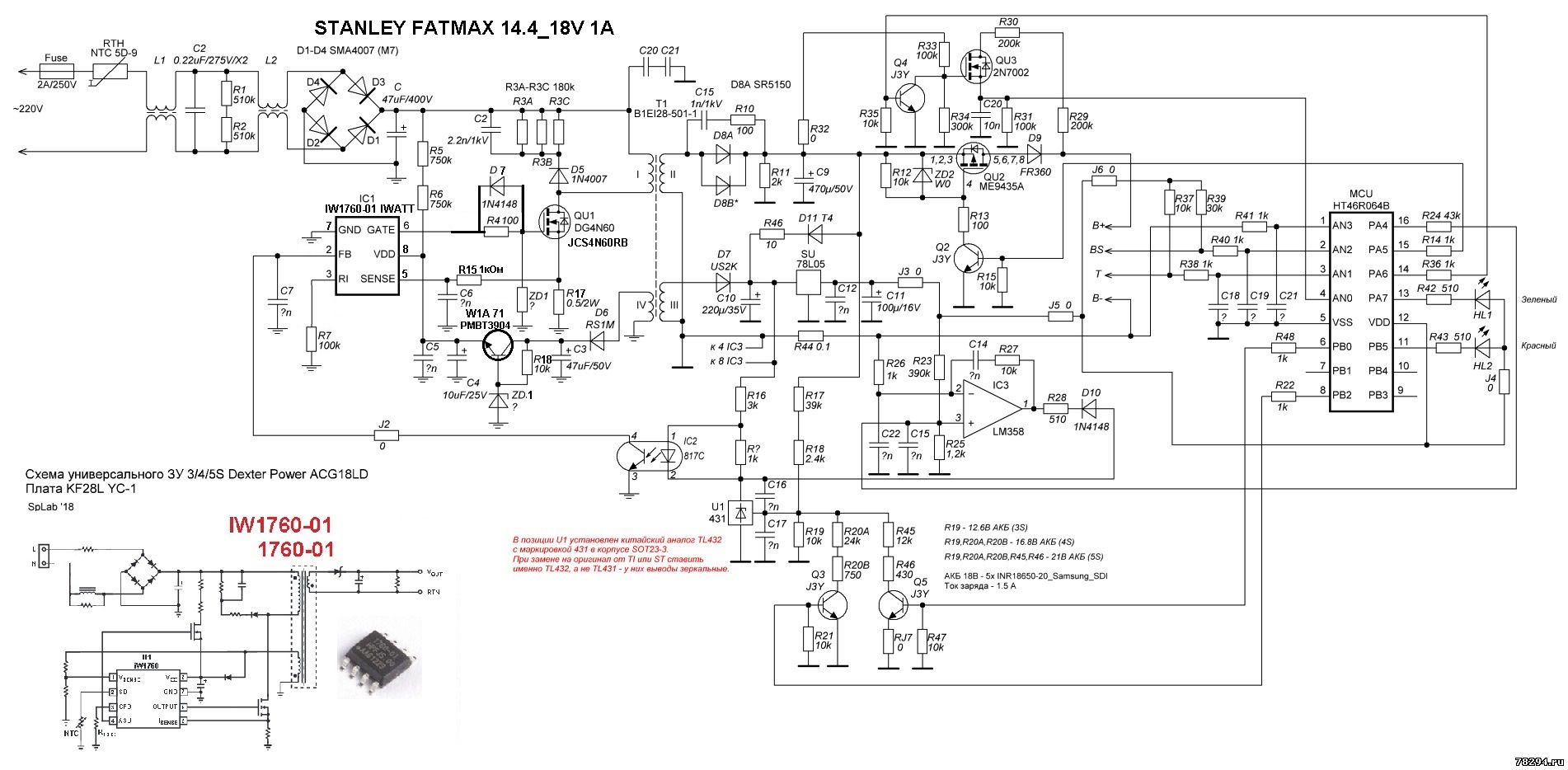

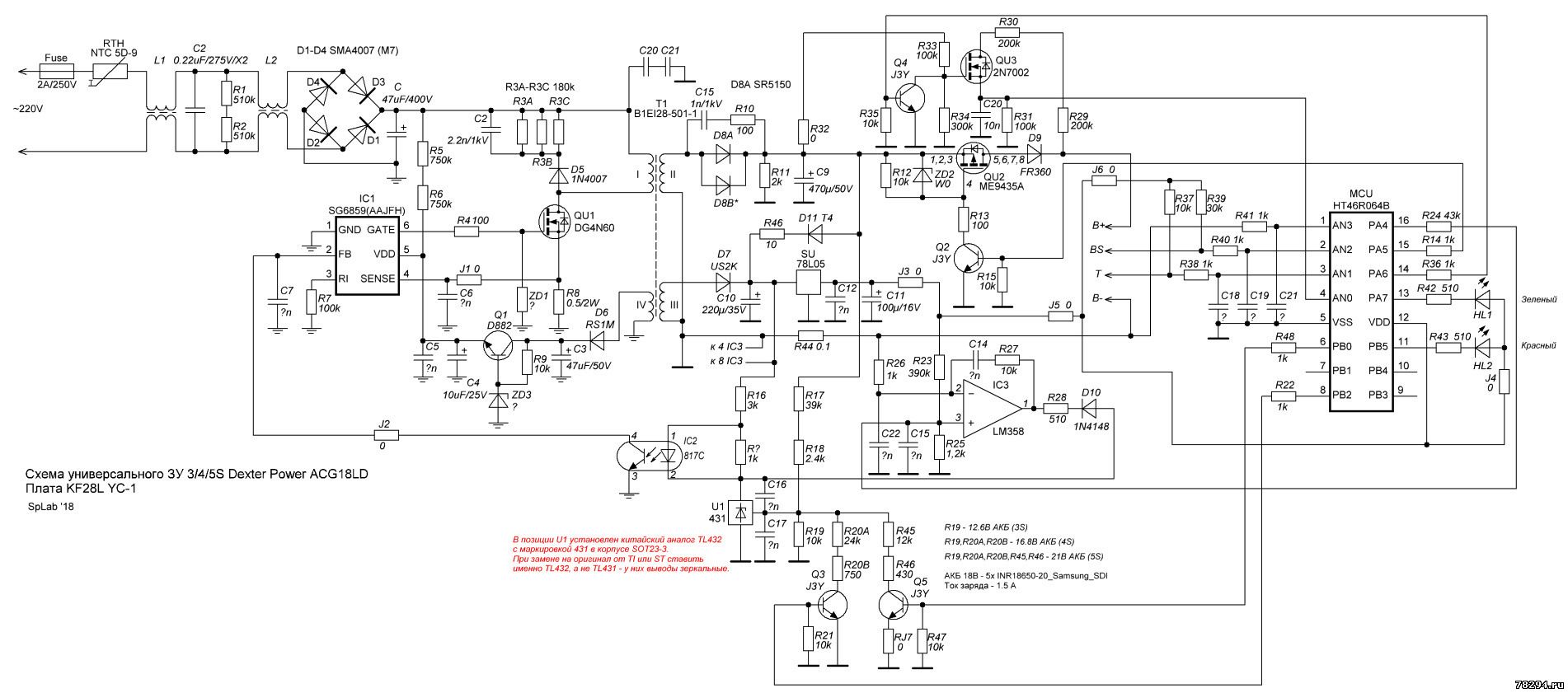

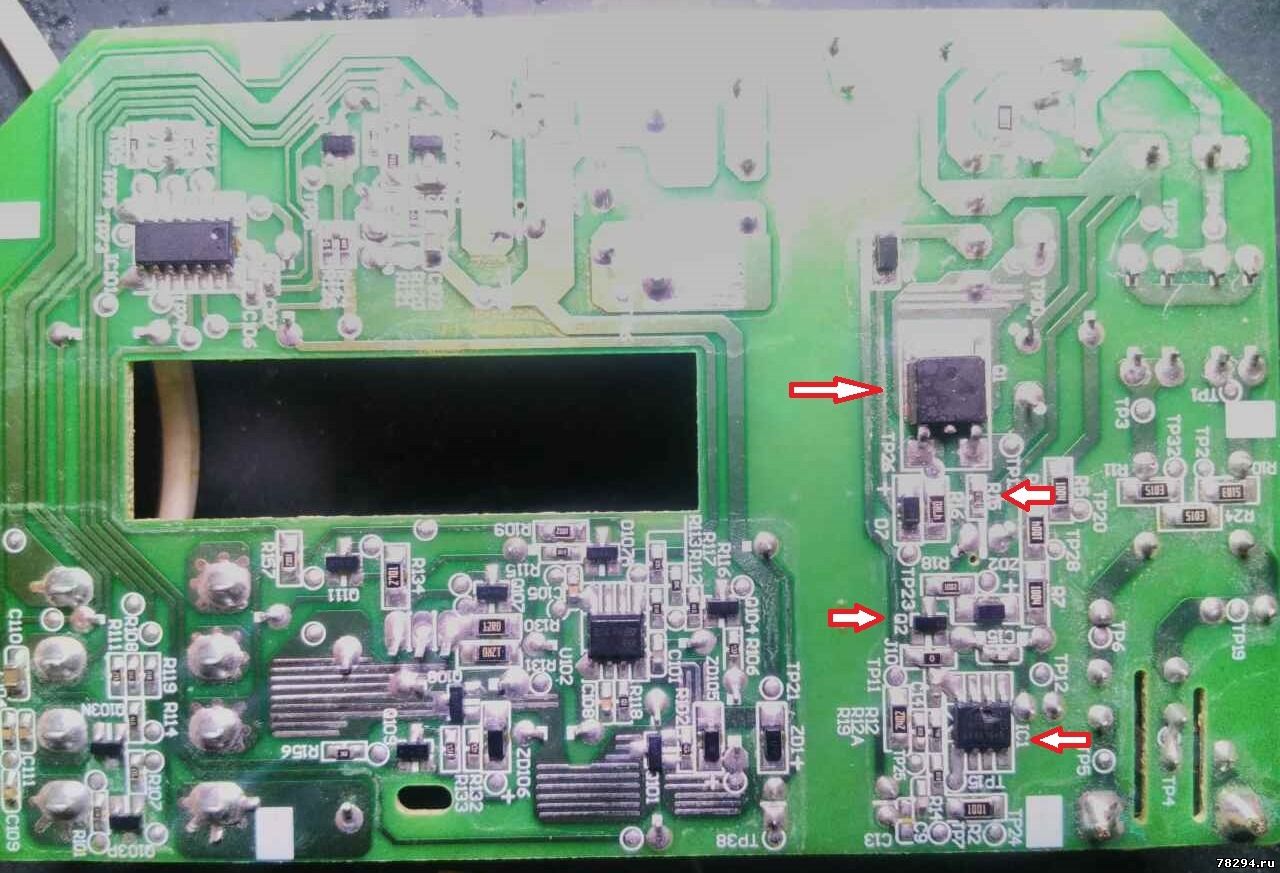

Пардоньте, я просто посмотрел рукотворную схему в первом посте)

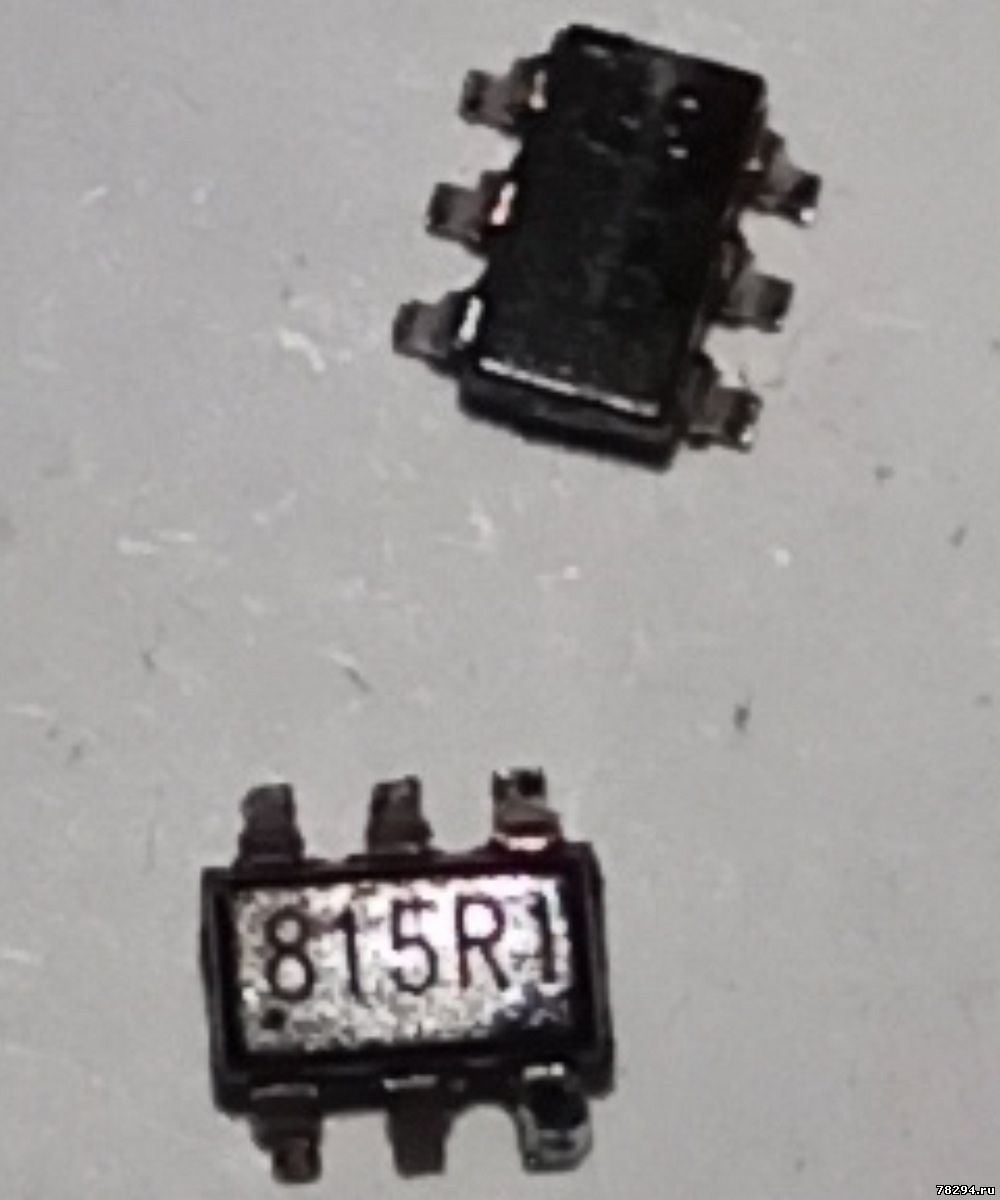

У меня другая плата в заряднике, немного понавороченней. Не могу идентифицировать детальку.
Может, кто подскажет. Предполагаю, что там полевик





Сообщение отредактировал atos66 - Среда, 17.11.2021, 14:44
Jeka Дата: Четверг, 06.01.2022, 19:10 | Сообщение # 12

Пользователи

Jeka

Рядовой

  • Сообщений:2
  • Репутация:0±

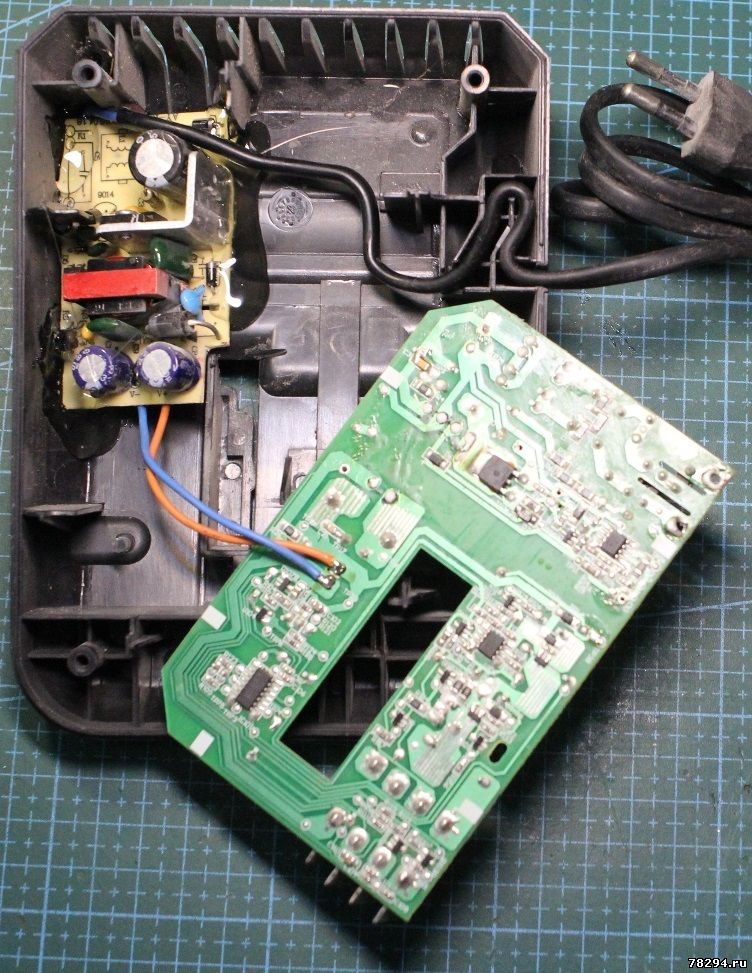

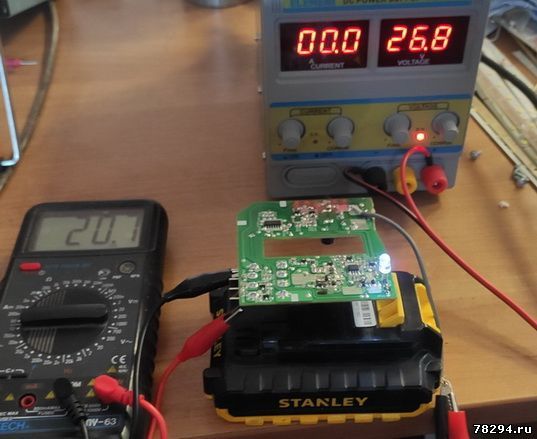

Здравствуйте, на вторичную часть нужно подать примерно 25 вольт, и 1 ампер? Для нормальной зарядки аккумуляторов сколько ампер нужно подать на вторичные цепи?
Anat78 Дата: Пятница, 07.01.2022, 00:21 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

да 25 вольт и 1а

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Jeka Дата: Пятница, 07.01.2022, 07:10 | Сообщение # 14

Пользователи

Jeka

Рядовой

  • Сообщений:2
  • Репутация:0±

Ок, спасибо.

Добавлено (08.01.2022, 07:40)
---------------------------------------------
Здравствуйте, скажите пожалуйста какое примерно напряжение должно быть на контактах этого зарядного при подключенной батареи?

ASPetrovich Дата: Воскресенье, 16.01.2022, 14:14 | Сообщение # 15

Пользователи

ASPetrovich

Рядовой

  • Сообщений:32
  • Репутация:1±
ASPetrovich

Здравствуйте!
Если при подаче напряжения на "холодную" часть светодиод загорается зеленым, а потом часто начинает мигать красным, то процессору кирдык? В морг?
Плата с PIC16F1503.


Сообщение отредактировал ASPetrovich - Воскресенье, 16.01.2022, 14:15
Anat78 Дата: Воскресенье, 16.01.2022, 14:38 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Смотря сколько и куда подаете smile для правильной работы надо подавать 2 питания же

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Воскресенье, 16.01.2022, 19:58 | Сообщение # 17

Пользователи

ASPetrovich

Рядовой

  • Сообщений:32
  • Репутация:1±
ASPetrovich

почему два?
я подаю примерно 22-23В на конденсатор в холодной части...
lover_igor Дата: Пятница, 04.02.2022, 04:24 | Сообщение # 18

Пользователи

lover_igor

Рядовой

  • Сообщений:1
  • Репутация:0±

Люди добрые, а ну подскажите пожалуйста.

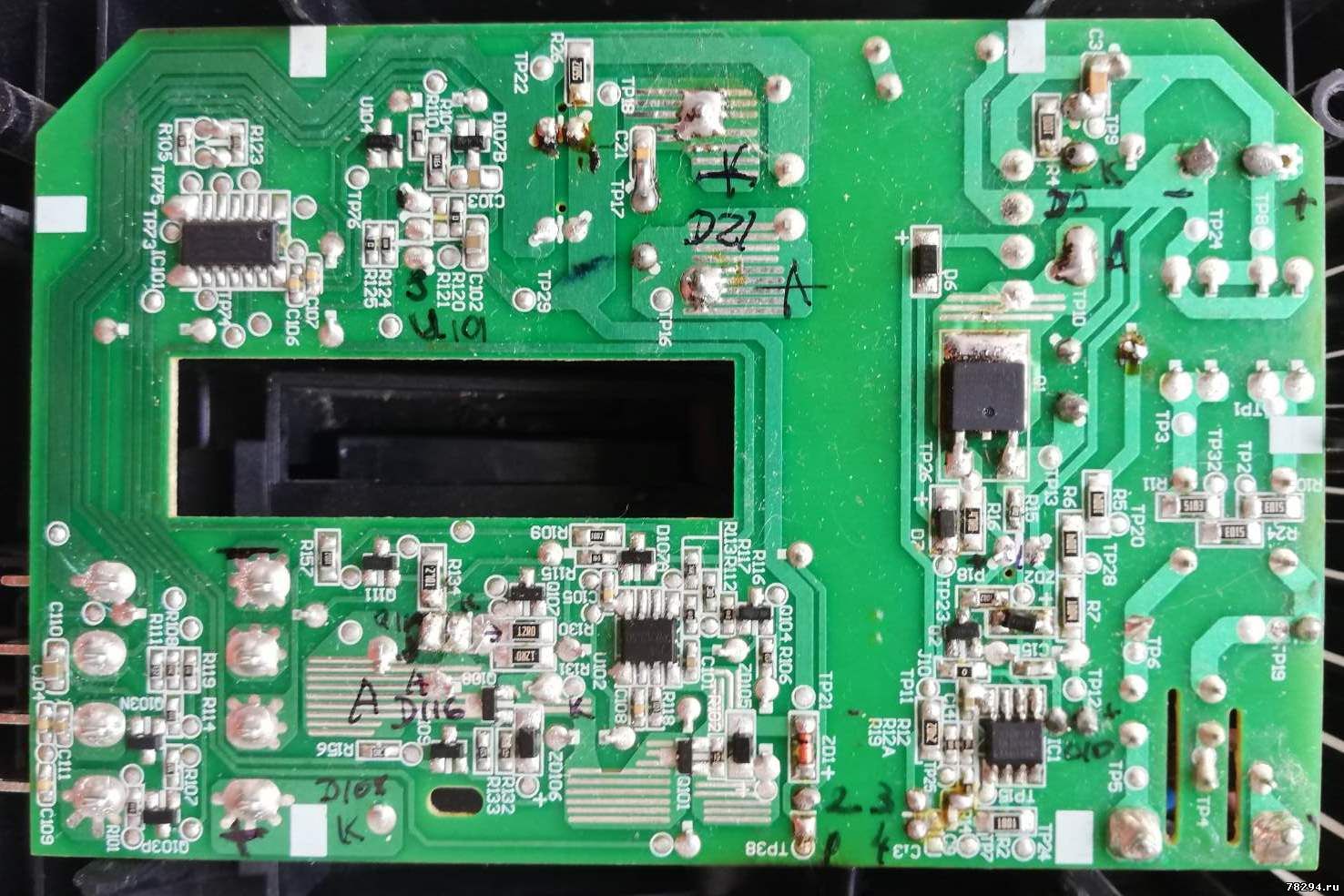

Имеется точно такая-же проблема взорвался резистор R17 и поди ещё куча всего, зарядка нужна как можно скорее. Так как с Китая запчастей ждать минимум 2 месяца то Я решил припаять старый ноутбучный зарядник (кстати какой лучше на 18/18.5/19.5/20W ? На Фэтмаксе написано выходное 18v-1a но наверное лучше взять с запасом?

Основной вопрос заключается куда именно лучше паять? На двух скринах с этой темы видно что два разных умельца припаивались в двух разных местах которые находятся на одной дорожке, куда-же лучше припаяться сверху или снизу?

Я в схемах не разбираюсь, так что буду очень благодарен за ваши рекомендации.

Заранее благодарю!


Сообщение отредактировал lover_igor - Пятница, 04.02.2022, 04:28
koz Дата: Четверг, 28.07.2022, 07:03 | Сообщение # 19

Пользователи

koz

Рядовой

  • Сообщений:7
  • Репутация:0±

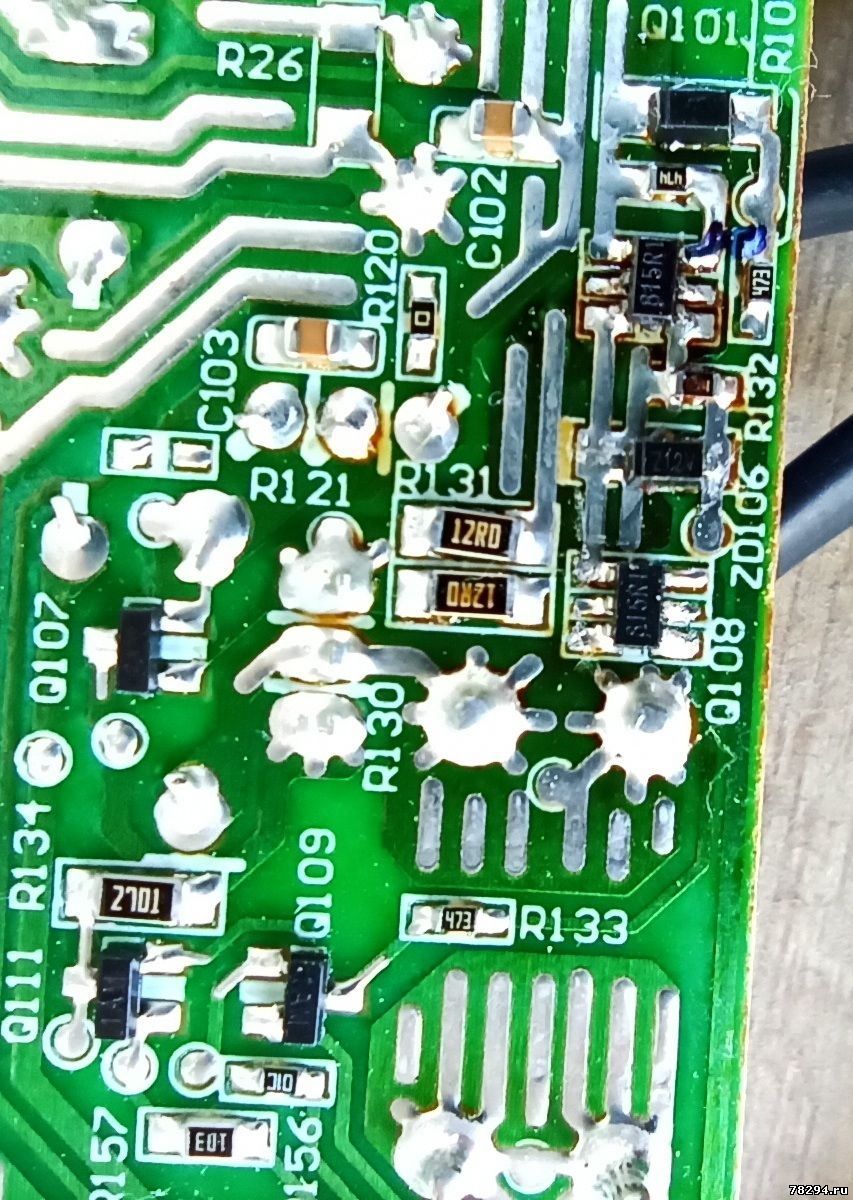

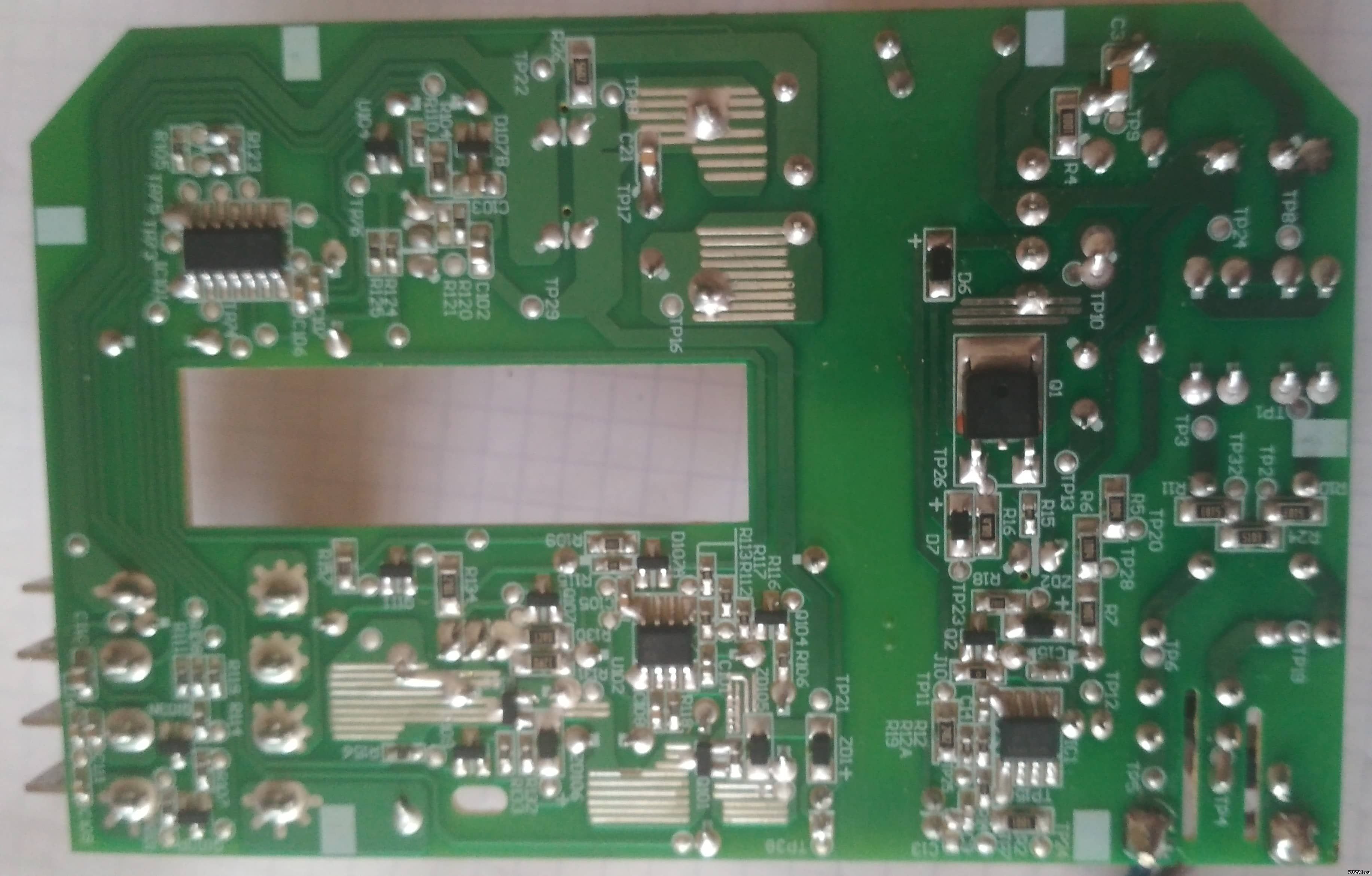

Фото платы в хорошем качестве



bondarenkoac Дата: Среда, 30.11.2022, 23:29 | Сообщение # 20

Пользователи

bondarenkoac

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Причина и следствие выхода из строя данного зарядного устройства - усаживание аккумуляторов до очень низкого разряда, что влечет за собой выход из строя и самого аккумулятора!!!!
Добрый день.
Есть данное устройство при подключении аккумуляторов сразу мигает красным, устройство новое, но к сожалению по некоторым причинам у меня нет на него гарантии. Аккумуляторы разряжены очень сильно при подключении шуроповерта включается только подсветка. В чем может причина нерабочей зарядки? Она совсем сгорела или еще может подлежать ремонту?
Anat78 Дата: Среда, 30.11.2022, 23:31 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Для начала зарядить акб от другого источника до половины заряда

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bondarenkoac Дата: Пятница, 02.12.2022, 11:45 | Сообщение # 22

Пользователи

bondarenkoac

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Для начала зарядить акб от другого источника до половины заряда

А какой может быть другой источник? к сожалению зарядки на 18 вольт нет, но есть у соседа зарядка на другую марку шуропеверта на 12 вольт как то можно приспособить? так же есть зарядки от ноутбуков. Есть еще старая автомобильная тяжелая зарядка, минус она на 12 вольт плюс в том что там можно регулировать амперы. Плюс посмотрел на аккумуляторах 4 разъема как правильно зарядку подключить?

Добавлено (04.12.2022, 15:07)
---------------------------------------------
Отвечаю сам себе:) Нашел зарядное от китайского шуроповерта на 18 вольт подключил к двум крайним клемам аккумулятора там где нарисован  + и -. Подзарядил каждый аккумулятор минут по 10 и после этого их приняла родная зарядка, сейчас вот стоят заряжаются один уже проверял все ок работает.

Сообщение отредактировал bondarenkoac - Пятница, 02.12.2022, 12:42
vist2879 Дата: Понедельник, 05.12.2022, 07:28 | Сообщение # 23

Пользователи

vist2879

Рядовой

  • Сообщений:4
  • Репутация:0±

Здравствуйте!
Спасите мой мозг, пока он совсем не взорвался....(((
Начало темы про SC201, потом переключились на STANLEY FATMAX 14.4_18V
У мню именно  SC201 уже переделанный. С другим блоком питания. Родной лишь контроллер заряда. В нем были вспухшие Q101 и Q108. Установил на их место PNP.
В результате, АКБ заряжается, но в час по чайной ложке.
Насколько понимаю, ток заряда идет через Q101 и Q108. Но у них по характеристикам 150 мА. А что бы АКБ зарядилась за 75 мин. нужен как минимум 1А.
Что не так в королевстве Датском???
Anat78 Дата: Понедельник, 05.12.2022, 12:28 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Схема на мониторе увы не верная просто, много ошибок
Сколько напряжение у вас идет с блока питания в схему? блок питания с ограничением тока?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vist2879 Дата: Понедельник, 05.12.2022, 12:53 | Сообщение # 25

Пользователи

vist2879

Рядовой

  • Сообщений:4
  • Репутация:0±

БП из серии PCB0288 (есть или нет там ограничение по току, не знаю. Схемы не нашел) Изначально было вольт 29. Резюками уменьшал до 23. Понял, что это очень мало. сейчас питаю контроллер заряда ЛБП 27В. Поскольку оптрон в результате "хирургической операции" был удален, впаял вместо него светодиод. По его свечению примерно определил необходимое напряжение.
vist2879 Дата: Понедельник, 05.12.2022, 14:12 | Сообщение # 26

Пользователи

vist2879

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
ими же и уменьшили ток заряда...
Может что то не понимаю.... Резисторами изменял выходное напряжение БП. Это которые в делителе TL431
Ими разве ток регулируется. И вот еще. Контроллер, похоже не отрабатывает заряд. Напряжение на аккумуляторе поднялось до 20,7 В Дальше не рискую.

Anat78 Дата: Понедельник, 05.12.2022, 14:25 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5182
  • Репутация:35±
Anat78

Цитата vist2879 ()
Это которые в делителе TL431
пишите сразу подробнее, а то всяко можно регулировать резисторами smile
до 21в можно спокойно пробовать заряжать дальше должен вырубить уже

Если что новая зарядка стоит 700р всего проверил smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vist2879 Дата: Понедельник, 05.12.2022, 14:35 | Сообщение # 28

Пользователи

vist2879

Рядовой

  • Сообщений:4
  • Репутация:0±

Так вот у меня, этот огрызок, и двое суток может заряжать аккумулятор с перерывами на сброс контроллера заряда. Суть описал в первом сообщении. Что то можете посоветовать? В частности по поводу Q101 и Q108???

Да, отключилась зарядка по достижении 20,7 В с копейками.

Добавлено (07.12.2022, 20:56)
---------------------------------------------
Театр одного актера? Я самый могучий, самый правильный, самый непогрешимый....
Ну, подумаешь, чуть чуть беременный чуть чуть бестактный, чуть чуть плагиатор.....

Сообщение отредактировал vist2879 - Понедельник, 05.12.2022, 14:50
Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Stanley » Зарядное устройство Stanley SC201 18V схема
  • Страница 1 из 1
  • 1
Поиск:
