Зарядное устройство Black & Decker lcs1620 переделка на 220в
Anat78 Дата: Понедельник, 29.10.2018, 12:26 | Сообщение # 1

Администраторы

Anat78

Генерал-майор

  • Сообщений: 451
  • Репутация: 3
Anat78

Зарядное устройство Black & Decker lcs1620 переделка на 220в
Схема Black & Decker lcs1620

Все схемы и документация на Black & Decker: http://service.blackanddecker.ru/BD/RU/ru-RU/

Зарядное тоже самое что и Porter-Cable PCC699L

Переделывается так же точно (обязательно открывайте блок питания и проверяйте какие электролиты там стоят)

Зарядное служит для зарядки батарей 20V MAX*
Ток зарядки 400мА

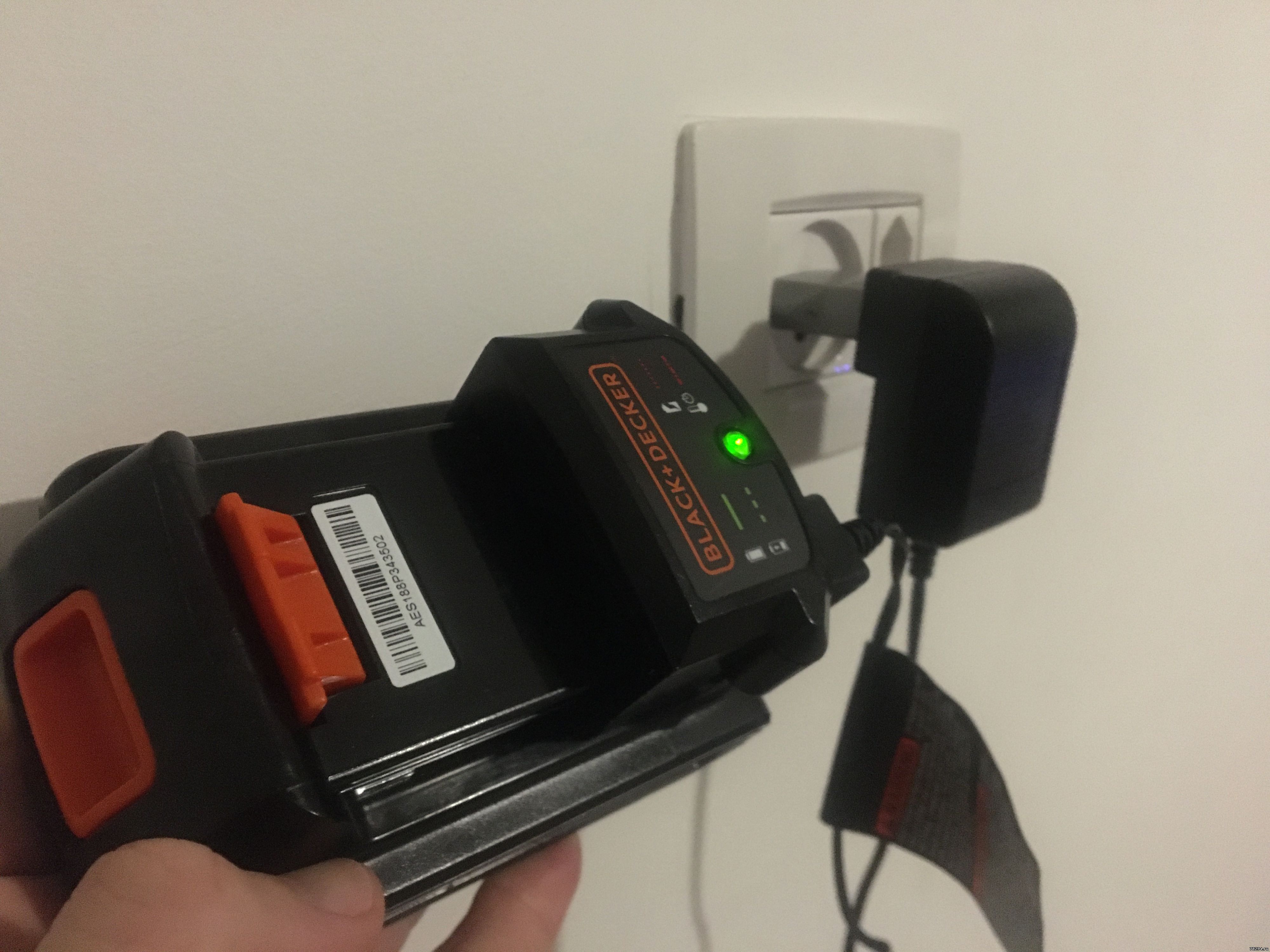

Фото:




Обведен 8A SOT-89 HA178L02UA Renesas Стабилизатор напряжения на 2,5Вольта
даташит: http://www.s-manuals.com/pdf....sas.pdf






Прикрепления: 3632382.jpg(140.1 Kb) · 9715471.jpg(22.9 Kb) · 4654252.jpg(53.4 Kb) · 7521572.jpg(88.3 Kb) · 7074022.jpg(53.8 Kb) · 7314387.jpg(639.5 Kb) · 6941604.jpg(500.5 Kb)


https://vk.com/l_boxx
Anat78 Дата: Понедельник, 29.10.2018, 12:42 | Сообщение # 2

Администраторы

Anat78

Генерал-майор

  • Сообщений: 451
  • Репутация: 3
Anat78

Сам блок питания просто выдает постоянку 25вольт и потому всегда может быть заменен в случае сгорания
