Переделка зарядного Ryobi OP400 на 220вольт
Anat78 Дата: Суббота, 10.03.2018, 20:17 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

Переделка зарядного Ryobi OP400 на 220вольт
Служит для зарядки литиевых батарей 40В током 2А, мощность 88ватт

Инструкция: https://www.manualslib.com/manual/682420/Ryobi-Op400.html#manual





Переделка очень простая, нам понадобится:
- отвертка
- кусачки (паяльник)
- вилка сетевая (например такая Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))
- варистор S10K275 (желательно, но можно и без него)

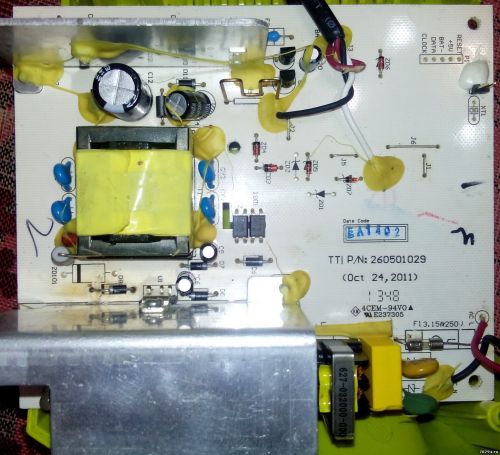

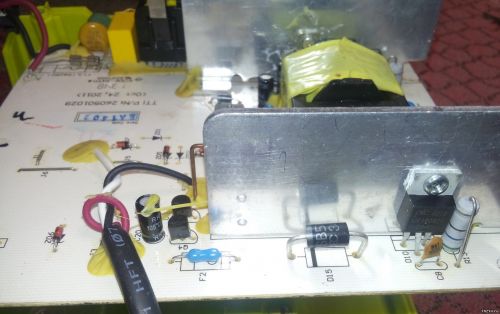

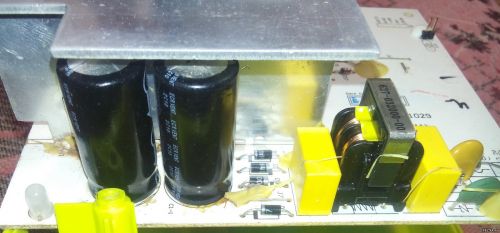

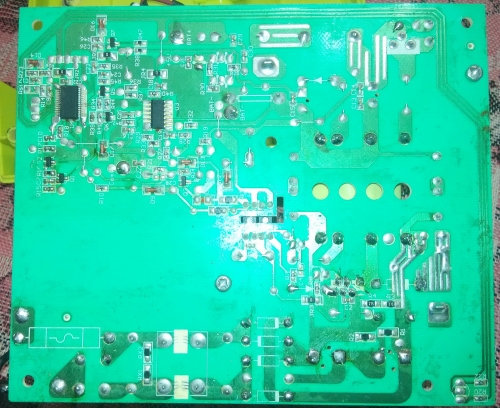

Разбираем зарядное, винты находятся под резиновыми ножками:

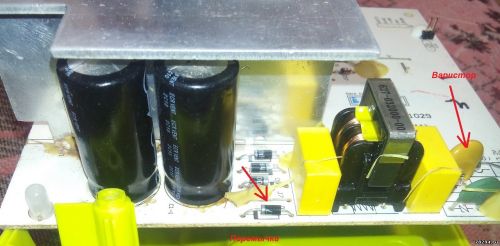

1. Удаляем перемычку J7 кусачками (указана стрелочкой)



2. Меняем варистор (указан стрелочкой на фото вверху)

Установлен варистор TVR10271, напряжение срабатывания которого 175 вольт.
Его необходимо удалить кусачками, либо для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Но за неимением можно взять любой другой с напряжением срабатывания 275-320 вольт и поглощаемой энергией не менее 40 Дж (больше можно, лишь бы в корпус поместился).

3. Собираем зарядное устройство и заменяем вилку, например на такую Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
