Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Ryobi (Руоби) » Зарядные Руоби на 40 вольт тест
Зарядные Руоби на 40 вольт тест
Anat78 Дата: Вторник, 05.05.2020, 18:25 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

Зарядные Руоби на 40 вольт

На этой странице представлены результаты тестирования заряда аккумуляторных батарей 40 В на зарядных устройствах Ryobi 40 В. Пожалуйста, ознакомьтесь с первой страницей тестирования зарядного устройства Ryobi 40v.

OP4026 2.6Ah аккумулятор
Батарея OP4026 емкостью 2,6 Ач, имеющаяся у меня в наличии для тестирования, очень старая, но в основном новая. Помимо того, что она была заряжена один раз после того, как была извлечена из упаковки, он не использовал. Код даты на этой батарее указывает, что ей 193 недели или около 3 лет и 9 месяцев.

Аккумулятор 2.6Ah OP4026 на зарядном устройстве Ryobi OP400
зарядное устройство OP400 (88 Вт)
аккумулятор OP4026 (номинал 2.6Ah / 95Wh)
Общее время зарядки 1:27:32 (5252 сек)
Ток максимальный 2.3510A
«Объемный» ток 1.73A
Средний ток заряда 1.626A
Измеренная емкость 2,305 Ач / 84,771 Втч (88,6%)





Аккумулятор 2.6Ah OP4026 на зарядном устройстве Ryobi OP401
зарядное устройство OP401 (72 Вт)
аккумулятор OP4026 (номинал 2.6Ah / 95Wh)
Общее время зарядки 1:57:45 (7,065 с)
Ток максимальный 2.3542A
«Объемный» ток 1.28A
Средний ток заряда 1.208A
Измеренная емкость 2,302Ач / 82,520Втч (88,5%)

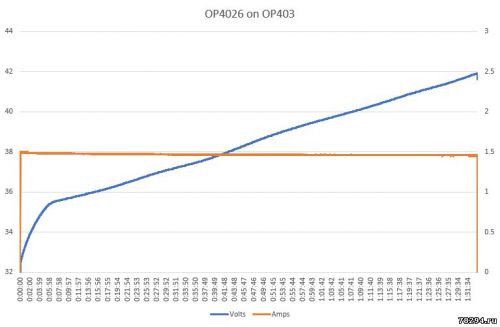

Аккумулятор 2.6Ah OP4026 на зарядном устройстве Ryobi OP403
зарядное устройство OP403 (80 Вт)
аккумулятор OP4026 (номинал 2.6Ah / 95Wh)
Общее время зарядки 1:33:29 (5 609 с)
Ток в 2.2688A
«Объемный» тариф 1.46A
Средний уровень заряда 1.467A
Измеренная емкость / Вт (%)





Аккумулятор 2.6Ah OP4026 на зарядном устройстве Ryobi OP406A
зарядное устройство OP406A (295 Вт)
аккумулятор OP4026 (номинал 2.6Ah / 95Wh)
Общее время зарядки (сек)
Ток в A
«Объемный» тариф A
Средний уровень заряда A
Измеренная емкость Ач / Вт (%)



OP4050 5.0Ач аккумулятор
Код даты на батарее OP4050 емкостью 5,0 Ач, имеющейся у меня для тестирования, указывает, что ему 166 недель, или около 3 лет и 2,5 месяца.

Аккумулятор 5.0Ah OP4050 на зарядном устройстве Ryobi OP400
зарядное устройство OP400 (88 Вт)
аккумулятор OP4050 (номинальная 5,0 Ач / 180 Втч)
Общее время зарядки (сек)
Ток в A
«Объемный» тариф A
Средний уровень заряда A
Измеренная емкость Ач / Вт (%)

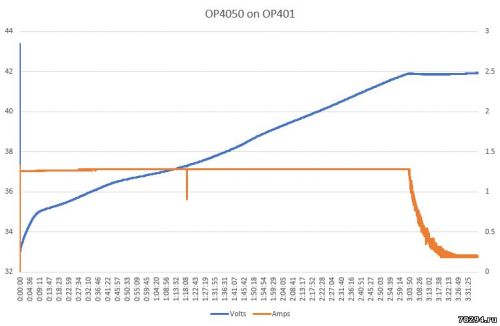

Аккумулятор 5.0Ah OP4050 на зарядном устройстве Ryobi OP401
зарядное устройство OP401 (72 Вт)
аккумулятор OP4050 (номинальная 5,0 Ач / 180 Втч)
Общее время зарядки (сек)
Ток в A
«Объемный» тариф A
Средний уровень заряда A
Измеренная емкость Ач / Вт (%)





Аккумулятор 5.0Ah OP4050 на зарядном устройстве Ryobi OP403
зарядное устройство OP403 (80 Вт)
аккумулятор OP4050 (номинальная 5,0 Ач / 180 Втч)
Общее время зарядки (сек)
Ток в A
«Объемный» тариф A
Средний уровень заряда A
Измеренная емкость Ач / Вт (%)



Аккумулятор 5.0Ah OP4050 на зарядном устройстве Ryobi OP406A
зарядное устройство OP406A (295 Вт)
аккумулятор OP4050 (номинальная 5,0 Ач / 180 Втч)
Общее время зарядки (сек)
Ток в A
«Объемный» тариф A
Средний уровень заряда A
Измеренная емкость Ач / Вт (%)



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 23:39 | Сообщение # 2

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

40-вольтовые предложения Ryobi становятся довольно обширными. Я купил и регулярно использую ряд этих 40-вольтовых инструментов. Я начал с силовой головки с возможностью крепления и воздуходувки. Все навесное оборудование, которое я уже приобрел для своей газовой головки Troybilt TB575SS, на 100% совместимо с головкой на 40 В: триммером, кусторезом, пилой, шарнирным ножом и культиватором. Вскоре я купил бензопилу 40 В и в итоге взял газонокосилку и инвертор переменного тока мощностью 300 Вт. Это все отличные инструменты! Но вскоре я обнаружил, что может быть трудно оставаться занятым, потому что, как только батарея разряжена, для ее зарядки требуется несколько часов. Это особенно верно, если другие члены семьи косят и / или подстригают газон, пока я работаю над чем-то другим. Который'Используются сразу три батареи.

Мой арсенал аккумуляторов на 40 В в настоящее время включает одну батарею на 5 Ач, две батареи на 4 Ач и одну батарею на 2,6 Ач. Если все они разряжены и доступно только одно зарядное устройство, то для их зарядки потребуется целый день. Действительно смешно, что Ryobi только недавно выпустила быстрое зарядное устройство для этих батарей. Элементы внутри этих аккумуляторных блоков рассчитаны на перезарядку со скоростью 1С. Это означает, что, теоретически, элементы должны быть в состоянии перейти от полностью разряженного к полностью заряженному ровно за один час без превышения рекомендаций изготовителя элемента. Из-за того, как работает современное зарядное устройство CC / CV и как литий-ионные элементы принимают заряд, я ожидаю, что потребуется еще 25-30% времени, чтобы не перегревать элементы, поскольку они близки к полной зарядке. Давайте назовем это 75 минутами или 01:15.Если зарядное устройство занимает намного больше времени, чем это, то это просто тратит наше время, не добавляя никакой безопасности.

Батареи Ryobi 40 В действительно 40 В?
Если вы знакомы с линейкой 18В инструментов Ryobi ONE +, вы можете знать, что литий-ионные аккумуляторы 18В содержат пять последовательных 18650 элементов. Каждый элемент 18650 имеет номинальное напряжение 3,6 В, поэтому пять последовательных выходов дают 5x3,6 В = 18 В. Заявленные 40 В нельзя разделить поровну на 3,6 В, поэтому что-то не так. Кажется, гораздо более вероятно, что Ryobi просто удвоил количество элементов от своих 18-вольтовых батарей, или десять элементов в серии. Это означало бы, что батареи 40 В действительно 10x3,6 В = 36 В. Я разобрал несколько 40-вольтовых батарей и могу подтвердить, что они содержат десять элементов последовательно (или две параллельные цепочки из десяти ячеек), так что да, это действительно 36-вольтовые батареи.

Модели батареи Ryobi 40v что-нибудь значат?
Да, номера моделей аккумуляторов указывают емкость аккумулятора. Каждая модель батареи начинается с «OP40» для обозначения линии батареи 40 В. Следующие две цифры указывают емкость аккумулятора в А-х х 10 (например, 15 = 1,5 Ач, 40 = 4,0 Ач и т. Д.) Модель может иметь дополнительную цифру, которая, как я полагаю, указывает номер редакции. Таким образом, батарея на 1,5 Ач - это модель OP4015, батарея на 2,6 Ач - это OP4026 или OP40261, батарея на 4,0 Ач - это OP40401, а батарея на 7,5 Ач - это OP40751.

Моя 40-вольтовая батарея содержит две строки по 10 ячеек. Разве нельзя перезарядить его безопасно за половину времени или за 30 минут?
Нет, так не работает. Чтобы оставаться в рамках производителя, рекомендуйте скорость зарядки 1C, самая быстрая, которую может заряжать любая отдельная батарея, - это 1C или за один час, независимо от того, как ячейки соединены внутри батарейного блока. Ryobi выпустила 40-вольтовые батареи с десятью, двадцатью или тридцатью 18650 литий-ионными элементами. Эти ячейки подключены как 10S, 10S2P или 10S3P, что означает, что они соединены десятью ячейками последовательно, а затем 1, 2 или 3 комплекта из десяти соединенных параллельно. Ryobi выпустила 40-вольтовые батареи в следующих емкостях / конфигурациях:



Учитывая, что Ryobi использовал двадцать 3,0 Ач батареи в 6,0 Ач батареи и тридцать 2,5 Ач батареи в 7,4 Ач батареи, я ожидаю, что в какой-то момент Ryobi выпустит батарею 9,0 Ач, содержащую тридцать ячеек 3,0 Ач, что примерно равно размеру батарея 7.5Ач.

К сожалению, аккумуляторы 40 В не связываются с зарядным устройством, чтобы указать, какой должна быть максимальная скорость зарядки или сколько строк элементов присутствует в аккумуляторе 40 В. Таким образом, каждое зарядное устройство на 40 В работает с одинаковой скоростью зарядки независимо от того, какая батарея была выбрана. Это хорошо работает для батарей, содержащих десять ячеек (10S), но означает, что время зарядки в 2 или 3 раза больше, чем необходимо для батарей с двадцатью ячейками (10S2P) и тридцатью ячейками (10S3P).

Аккумуляторы Ryobi 40v имеют СЕМЬ контактов, но только три используются для зарядки, и только ЧЕТЫРЕ даже подключены. Эй, Рёби, почему бы не использовать один или несколько из трех неиспользуемых контактов, чтобы сообщить зарядным устройствам, как быстро они могут заряжать аккумулятор? Например, прикрепите контакт к + Vcc, чтобы указать ИСТИНА или 1, к заземлению или нет контакта для ЛОЖЬ или 0. Старая батарея без этих привязок будет иметь значение 000. Тогда, если у нас есть многоуровневое зарядное устройство тока, пусть бит 1 показывает увеличенная скорость, бит 2 = двойная скорость, бит 3 = тройная скорость. Например:

000 = коэффициент по умолчанию, 1,5А
001 = повышенная скорость, 2,0А
010 = двойной коэффициент по умолчанию, 3,0А
011 = двойная повышенная скорость, 4.0A
100 = тройная ставка по умолчанию, 4,5А
101 = тройное увеличение скорости, 6,0А
110 = тройной двойной коэффициент по умолчанию, 9,0A
111 = тройной двойной увеличенный показатель, 12.0A

Возможно, последние две комбинации должны быть незаконными. В любом случае, если мы привязываем бит 2 или 3, чтобы указать конфигурацию ячейки 10S2P или 10S3P, мы безопасно сокращаем время зарядки наполовину или треть соответственно.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 23:40 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

На некоторые вопросы я постараюсь ответить на этой странице:

Сколько времени занимает зарядка батареи 40 В на зарядном устройстве 40 В?
Какая скорость зарядки у зарядных устройств Ryobi 40v? Некоторые модели быстрее других?
Можно ли что-нибудь сделать (безопасно), чтобы зарядное устройство Ryobi 40v работало быстрее?

Сколько времени занимает зарядка батареи 40 В на зарядном устройстве 40 В?
Это не простой вопрос с простым ответом.

Ryobi выпустила 40-вольтовые батареи емкостью от 1,5 до 7,5 Ач. Если зарядные устройства Ryobi 40 В не регулируют скорость зарядки в соответствии с заряжаемым аккумулятором, разумно ожидать, что для зарядки аккумулятора емкостью 7,5 Ач потребуется в 5 раз больше времени, чем для аккумулятора емкостью 1,5 Ач в данной модели зарядного устройства, поскольку Аккумулятор емкостью 7,5 Ач в 5 раз превышает емкость аккумулятора емкостью 1,5 Ач. Если для зарядки батареи емкостью 1,5 Ач требуется один час, следует ожидать, что для зарядки батареи емкостью 7,5 Ач в том же зарядном устройстве потребуется 5 часов. Таким образом, мы не можем точно сказать, сколько времени потребуется, чтобы перезарядить батарею, не зная заранее, КАКОЙ аккумулятор.

Ryobi выпустила как минимум шесть различных моделей зарядных устройств на 40 В. Все ли они работают с одинаковой скоростью заряда? Чтобы зарядить батарею емкостью 1,5 Ач ровно за один час, зарядное устройство должно обеспечивать среднюю скорость зарядки не менее 1,5 А. (И фактическая скорость зарядки будет немного выше, чтобы учесть потери энергии из-за нагрева и других факторов.) Если скорость зарядки другой модели зарядного устройства составляет 2,0 А, то следует ожидать, что время зарядки аккумулятора 1,5 Ач будет 1,5. Ah / 2A = 0,75 часа или 45 минут. Поэтому вторая модель зарядного устройства на 15 минут быстрее, чем первая модель для аккумулятора 1,5 Ач! Большинство потребителей не будут сидеть рядом с секундомером, поэтому эта разница может остаться незамеченной. Если мы применим ту же логику к батарее 7,5 Ач, мы увидим, что время зарядки составит 7,5 Ач / 1,5 А = 5 часов против 7,5 Ач / 2 А = 3,75 часа. Который'на втором зарядном устройстве на час и пятнадцать минут быстрее, что может быть достаточно для многих потребителей. Поэтому мы не можем сказать, сколько времени потребуется, чтобы перезарядить батарею, не зная заранееКАКОЕ зарядное устройство.

Вот список зарядных устройств на 40 В, выпущенных Ryobi в США:

Модель OP400 (номинальная 88 Вт, стандартное настенное зарядное устройство, снята с производства)
Модель OP401 (номинальная 72 Вт, стандартное настенное зарядное устройство)
Модель OP403 (номинальная 80 Вт, портативное зарядное устройство, не монтируется на стену, с портом USB)
Модель OP404 (номинальная 80 Вт, такая же, как OP403, но без порта USB)
Модель OP406 (Номинальная мощность 295 Вт, быстрое настенное зарядное устройство)
Модель P137 (двухпортовое зарядное устройство Rated, W, монтируемое на стене, может использоваться для одновременной зарядки одной батареи 18 В и одной батареи 40 В)

Мне довелось владеть хотя бы одной из этих моделей, кроме P137. Я планирую протестировать каждый из них, за исключением OP404 (который я не могу себе представить, будет работать иначе, чем OP403).

Я выбрал батарею 4Ач для всех испытаний. Батарея емкостью 4 Ач находится в середине диапазона доступных емкостей, и именно эту батарею Ryobi поставляет в комплекте с большинством своих наборов инструментов стоимостью от 100 до 200 долларов. Фактическая батарея, которую я имею для тестирования, имеет код даты, указывающий, что ее возраст составляет 66 недель или около 1 года и 3 месяца.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 23:40 | Сообщение # 4

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

Ryobi 40v OP400 Зарядное устройство
Эта модель была снята с производства Ryobi. Ранние рецензенты этого зарядного устройства сообщили, что он был ответственен за убийство их батареи. Насколько я понимаю, Ryobi предложила сменные батареи и зарядные устройства для многих потребителей, которые жаловались. Я зарядил много аккумуляторов 40 В на зарядных устройствах OP400 (в основном аккумуляторы 2,6 А), и у меня никогда не было проблем. Этот ярлык на этом зарядном устройстве указывает, что его номинальная мощность 88 Вт.

Аккумулятор 4Ah OP40401 на зарядном устройстве Ryobi OP400
зарядное устройство OP400 (88 Вт)
аккумулятор OP40401 (номинальная 4Ah / 144Wh)
Общее время зарядки 2:23:23 (8 603 с)
Ток в 3.8755A
«Объемный» тариф 1.73A
Средний уровень заряда 1.638A
Измеренная емкость 3.751Ач / 137.02Втч





График показывает, что OP400 является типичным зарядным устройством CC / CV.

Ryobi 40v OP401 Зарядное устройство
Эта модель заменила более старый OP400. У него немного меньшая площадь, чем у старого OP400, и он не такой высокий. OP401 имеет номинальную мощность 72 Вт, поэтому я ожидаю более низкую скорость зарядки и большее время зарядки, чем у OP400.

Аккумулятор 4Ah OP40401 на зарядном устройстве Ryobi OP401
зарядное устройство OP401 (72 Вт)
аккумулятор OP40401 (номинальная 4Ah / 144Wh)
Общее время зарядки 3:13:37 (11 617 с)
Ток в 3.9156A
«Объемный» тариф 1.28A
Средний уровень заряда 1.221A
Измеренная емкость 3,596Ач / 129,44Втч





Еще раз мы видим кривую типичного зарядного устройства CC / CV. Как и ожидалось, это более низкая скорость зарядки и более длительное время зарядки, чем у OP400.

Ryobi 40v OP403 Зарядное устройство
Зарядное устройство OP403 очень мало по сравнению с OP400 и OP401. Он состоит из двух частей, одна из которых подключается к 40-вольтовой батарее, а на другом конце - «настенный бородавочник», который подключается к электрической розетке. Часть, которая прикрепляется к батарее, похожа на кусок мыла. OP403 имеет углубление в одном углу с портом USB, обеспечивающим 5 В при напряжении до 2,1 А. Это может быть использовано для зарядки мобильных телефонов или с другими устройствами с питанием от USB. USB-порт может питаться от сетевого адаптера переменного тока или от одной батареи, что делает его полезным в качестве источника питания во время перебоев в подаче электроэнергии, во время кемпинга и т. Д. «Настенная бородавка» имеет номинальную мощность 80 Вт, что позволяет использовать это зарядное устройство. на полпути между OP400 и OP401.
Аккумулятор 4Ah OP40401 на зарядном устройстве Ryobi OP403
зарядное устройство OP403 (80 Вт)
аккумулятор OP40401 (номинальная 4Ah / 144Wh)
Общее время зарядки 2:35:29 (9329 с)
Ток в 3.7757A
«Объемный» тариф 1.47A
Средний уровень заряда 1.467A
Измеренная емкость 3,64Ач / 132,73Втч





Я немного удивлен, обнаружив, что OP403 является строго зарядным устройством CC, а не зарядным устройством CC / CV, как OP400 и OP401. «Объемная» и средняя скорость зарядки для зарядного устройства CC практически одинаковы.

Быстрое зарядное устройство Ryobi 40v OP406A
Это зарядное устройство зверь. Ryobi заявляет: «Зарядка на 300% быстрее, чем у стандартного 40-вольтного зарядного устройства RYOBI». Ryobi также утверждает, что время зарядки аккумулятора 2 Ач составляет 30 минут, 4 Ач / 40 минут, 5 Ач / 50 минут, 6 Ач / 60 минут и 7,5 Ач / 75 минут. OP406A имеет колоссальный вход 295 Вт.

Аккумулятор 4Ah OP40401 на зарядном устройстве Ryobi OP406A
зарядное устройство OP406A (295 Вт)
аккумулятор OP40401 (номинальная 4Ah / 144Wh)
Общее время зарядки 0:48:40 (2920 с)
Ток в 3.8508A
«Объемный» тариф 6.15A
Средний уровень заряда 4.797A
Измеренная емкость 3.060Ач / 109.42Втч





Вот Это Да! OP406A действительно быстрое зарядное устройство! Это зарядное устройство CC / CV с уровнем полной зарядки 6,15A! OP406A имеет встроенный вентилятор, который включается сразу после начала цикла зарядки. Моя батарея 4.0Ач прогрелась на ощупь во время зарядки. Я упомяну это, если кто-то не уверен: HEAT = BADкогда дело доходит до долговечности батареи. Когда я услышал, что вентилятор отключен, я посмотрел и увидел, что зеленый свет все еще мигает, как будто показывая, что цикл зарядки продолжается. Но мой регистратор данных показал, что ток не поступает и не выходит из батареи. Я решил оставить все на некоторое время. Возможно, зарядное устройство обнаружило, что батарея была теплой, и захотело дать ей остыть, прежде чем объявить о завершении цикла зарядки. Если да, то должен ли я включать этот период охлаждения в общее время зарядки, которое я записываю для этого зарядного устройства? После просмотра мигающего зеленого индикатора в течение более 45 минут без изменения тока зарядки (он остался нулевым) я перестал смотреть. 24 часа спустя зеленый свет все еще мигал, и через 36 часов я заметил, что свет больше не мигает, он просто погас. Мне кажется любопытным, что на 34:20, когда напряжение блока достигло 42 В, зарядный ток упал с 6,15 А до 4,62 А, где он оставался до 35:35. Остальная часть кривой была типичной для CV зарядного устройства. Общее время зарядки составило около 48 минут, что очень быстро, но примерно на 20% дольше, чем заявленная заявка на 40 минут для батареи 4 Ач.

Я получил сюрприз, когда я проверил емкость батареи на компьютеризированном тестере батареи. Аккумуляторная батарея протестирована при 3,06 Ач / 109,42 Втч или примерно на 76,5% от ее номинальной емкости. Это действительно ужасно, учитывая, что тестировал от 89% до 94% со всеми другими зарядными устройствами. Ниже приведен график, который показывает это. Можете ли вы угадать, какая кривая следовала за циклом зарядки OP406A? Да, оранжевый.



«Объемный» заряд OP406A в 6,15 А фактически превышает рекомендованный производителем максимальный уровень заряда для большинства батарей Ryobi 40v. Вот почему:

Аккумуляторы Ryobi 40v, содержащие десять 18650 ячеек последовательно (10S или 10S1P)

OP4015 содержит 1,5Ач клеток. Скорость 1С = 1,5 Ач / 1 час = 1,5 А. 6,15А>
1,5А. PP4020 содержит 2,0Ач. 6.15A> 2.0A
Аккумуляторы Ryobi 40v, содержащие двадцать 18650 элементов, объединены в два ряда из десяти элементов последовательно (10S2P)

Емкость элементов составляет половину емкости аккумулятора, поскольку конструкция состоит из двух элементов параллельно.
Каждая цепочка из десяти ячеек получает половину тока заряда, или 6,15 / 2 = 3,08A.
OP4026 имеет номинал 2,6А, поэтому элементы имеют 1,3Ач. 3,08А> 1,3А
OP40261 имеет номинал 2,6А, поэтому элементы имеют 1,3Ач. 3,08А> 1,3А
OP4030 имеет номинал 3,0А, поэтому элементы имеют 1,5Ач. 3,08А>
1,5А OP40401 имеет номинал 4,0А, поэтому ячейки имеют 2,0Ач. 3,08А>
2,0А OP40501 имеет номинал 5,0А, поэтому элементы имеют 2,5Ач. 3.08A> 2.5A
OP40601 имеет номинал 6.0A, поэтому элементы имеют 3.0Ah. 3.08A> 3.0A

Аккумуляторы Ryobi 40v, содержащие тридцать 18650 элементов, объединены в три ряда по десять элементов последовательно (10S3P)

Емкость элементов составляет одну треть от емкости аккумулятора, так как конструкция состоит из трех элементов параллельно.
Каждая строка из десяти ячеек получает одну треть зарядного тока, или 6,15 / 3 = 2,05 А.
OP40751 имеет номинал 7,5А, поэтому элементы имеют 2,5Ач. 2.05A <2.5A

Как видно выше, скорость зарядки зарядного устройства OP406A превышает скорость 1C для всех батарей Ryobi 40v, за исключением 7,5A OP40751.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 23:42 | Сообщение # 5

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

Я рекомендую использовать OP406A экономно или не использовать батареи емкостью менее 7,5 Ач.

Можем ли мы предсказать, сколько времени займет перезарядка батареи Ryobi 40v?
Может быть, но мы должны знать , КАКУЮ батарею и WHICH зарядного устройства, и мы должны сделать некоторые дополнительные предположения. Я не буду вдаваться в подробности относительно предположений, более подробную информацию можно увидеть на моих веб-страницах, где обсуждается проверка зарядного устройства Ryobi 18v. Я просто констатирую, что мои предположения для приведенной ниже таблицы заключаются в том, что (1) каждая батарея была протестирована на работу с ФАКТИЧЕСКОЙ емкостью, как указано в таблице, (2) каждая батарея была полностью разряжена перед началом цикла зарядки, и (3) как аккумулятор, так и зарядное устройство находятся при комнатной температуре перед зарядкой и во время цикла зарядки. В приведенной ниже таблице указано фактическое время перезарядки, которое я измерил с помощью регистратора данных, настроенного на захват 4 точек / сек. Я добавлю к этой таблице, как я собираю больше данных.

Будет ли время перезарядки таким же, как у вашего аккумулятора / зарядного устройства? Возможно нет. Но если фактическая емкость вашей батареи такая же, как у той, с которой я проводил тестирование, то время перезарядки должно быть примерно таким же. Если фактическая емкость вашей батареи больше, чем у моей тестовой батареи, то время перезарядки будет больше. Если фактическая емкость вашей батареи меньше, чем у моей тестовой батареи, то время перезарядки будет меньше.



Можно ли модифицировать (безопасно) зарядное устройство Ryobi 40v для более быстрой работы?
Когда я смотрю на зарядное устройство OP403 / OP404 на 40 В, я вижу два основных компонента: зарядное устройство и источник питания. И тестирование, выполненное выше, показывает, что OP403 - только конструкция CC. Это заставило меня задуматься. Какой компонент отвечает за ограничение тока зарядки, зарядное устройство или источник питания? Если это блок питания, то можно ли увеличить скорость зарядки, заменив блок питания на более мощный? Источник питания OEM рассчитан на 80 Вт и 42 В постоянного тока при 1,5 А на выходе. Быстрая проверка на eBay выявляет многих продавцов недорогих блоков питания, рассчитанных на выход 42 В постоянного тока при 2,0 А. Если это сработает, это будет на 33% быстрее, чем у оригинального блока питания.

Перед покупкой чего-либо я решил сделать проверку концептуального теста. Я посмотрел свои корзины для расходных материалов и запасных частей и решил, что смогу протестировать эту концепцию, объединив питание от двух блоков питания OEM. Мы не можем просто связать выходы вместе, так как небольшие производственные различия между ними могут привести к тому, что выход с немного более высоким выходным напряжением попадет в другой блок и, возможно, что-то поджарит. Поэтому вместо этого я подключил один напрямую к зарядному устройству OP403, а другой - через резистор. На самом деле я использовал два 10-омных резистора мощностью 10 Вт параллельно. Я полагал, что этот источник питания без резистора будет обеспечивать полные 1,5 А, а другой - чуть больше, возможно, целых 0,5 А. Я ожидал, что «экстра»сок, подаваемый вторым источником питания, будет уменьшаться по мере увеличения напряжения аккумулятора.

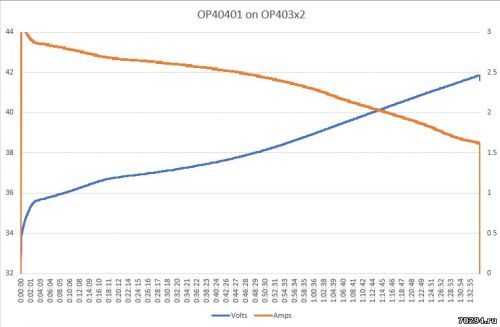

Аккумулятор 4Ah OP40401 на зарядном устройстве Ryobi OP403 с дополнительным источником питания

зарядное устройство OP403 (80 Вт + дополнительный источник питания 80 Вт через силовой резистор 5 Ом)
аккумулятор OP40401 (номинальная 4Ah / 144Wh)
Общее время зарядки 1:34:53 (5693 с)
Ток в 3.7217A
«Объемный» тариф 3.02A-1.62а
Средний уровень заряда 2.375A
Измеренная емкость 3.354Ач / 120,98Втч



Во-первых, позвольте мне упомянуть, что фактическая емкость батареи тестировалась на низком уровне. Это первый цикл зарядки после зарядки монстра OP406A, поэтому я не уверен, что проблема в этом тесте POC, или батарея все еще восстанавливается после того, как заряд зарядил монстр OP406A. Я могу несколько раз включить его на OP401 (самое медленное зарядное устройство на 40 В), чтобы посмотреть, восстановится ли он, а затем снова попробовать этот POC.

Батарея 4Ah DID заряжается быстрее с дополнительным зарядом, поэтому я думаю, что это источник питания, который ограничивает ток зарядного устройства OP403. Скорость зарядки начинается с высокого уровня и уменьшается во время цикла зарядки, как и ожидалось. Скорость зарядки начинается с 3,02А и медленно падает в течение всего цикла зарядки, заканчиваясь на 1,62А. Это положительный результат для теста POC, и я думаю, что стоит купить блок питания 42 В 2A, чтобы посмотреть, как это работает. Я мог бы даже получить блок 2.5A, если смогу его найти. Я вижу, что источники питания 3A и 4A доступны, но я не решаюсь получить один из них, потому что (1) они существенно дороже, чем модели 2A, и (2) зарядное устройство фактически продается с источником питания 1,5A Таким образом, чем больше энергии мы используем, тем больше вероятность того, что мы превысим возможности зарядного устройства и нарушим некоторые внутренние компоненты.

Из приведенной выше таблицы, в которой перечислены все модели батарей в разделе OP406A, мы определяем, превысит ли источник питания 2А, 2,5А или 3А максимальную скорость зарядки, которую производит производитель элементов для любой из батарей Ryobi 40v. Я рассчитываю, что источник питания 2A будет превышать максимальную скорость только для батареи 1,54 OP4015. Блок 2.5A будет превышать максимальную скорость как для батарей OPA 4015 1,5 A, так и для батарей OP40201 2.0 A. Единица 3А или 4А будет превышать максимальную скорость для предыдущих двух плюс 2,6А OP4026 и OP4026A. У меня нет батарей OP4015 или OP40201, и я не планирую их приобретать, поэтому источник питания 42 В 2,5 А мне подходит.

Так будет ли это быстрее, чем один OP403? Да! Помните, что OP403 потребовалось 2:35:29, чтобы перезарядить батарею 4Ah, тогда как в этом тесте POC перезарядка заняла только 1:34:53. Это побрило целый час с момента зарядки. Это (5693 сек) / (9329 сек) или 61% от исходного времени. POC-тест в среднем показал уровень заряда 2,375 А, поэтому при использовании источника питания 2,5 А время зарядки должно быть еще быстрее.

Имейте в виду, что при таком подходе существует определенный риск. Зарядное устройство было продано с и, вероятно, предназначено для использования с источником питания 42 В 1,5 А. Блок питания большего размера может привести к перегреву устройства, что приведет к необратимому повреждению. Устройство может даже загореться. Вы были предупреждены!


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 23:42 | Сообщение # 6

Администраторы

Anat78

Полковник

  • Сообщений:2091
  • Репутация:10±
Anat78

Резюме и выводы
Самое быстрое зарядное устройство Ryobi на 40 В - OP406A, и оно НАМНОГО быстрее, чем все другие модели. Не используйте OP406A в качестве стандартного зарядного устройства для аккумуляторов емкостью менее 7,5 Ач.

Следующим самым быстрым зарядным устройством Ryobi 40v является OP400, затем идут OP403 и OP404, а на последнем месте - OP401. Разница в скорости зарядки / времени зарядки для этих четырех моделей невелика. В основном, самая медленная зарядка OP401 при 1,25A, OP403 / OP400 на 20% быстрее при 1,5A, а OP400 на 40% быстрее, чем OP401 при 1,75A. Аккумулятор 4Ач, который я использовал для тестирования, показал время 2:23 на самом быстром OP400, 2:35 на OP403 и 3:13 на самом медленном OP401. Вы можете сэкономить время, выбрав OP403 вместо OP401, но время зарядки настолько велико, что независимо от того, какой из них вы выберете, если у вас есть только одна батарея, вам, скорее всего, придется прерывать то, что вы делаете, и ждать зарядное устройство, чтобы сделать свою работу.

Зарядные устройства OP403 / OP404 могут легко стать вторыми самыми быстрыми зарядными устройствами, просто заменив оригинальный блок питания 42 В 1,5 А. Я подозреваю, что блок 42v 2A будет разумной заменой OEM-блока и сделает эти зарядные устройства на 33% быстрее. Я уверен, что повышенный ток зарядки будет безопасен для всех батарей Ryobi 40v, но я не уверен, что это не приведет к перегрузке цепей зарядного устройства, поэтому, пожалуйста, будьте осторожны!

Я думаю, что моя стратегия будет заключаться в том, чтобы использовать быстрое зарядное устройство OP406A, пока я на самом деле работаю. Одна разряженная батарея на OP406A, скорее всего, будет полностью заряжена, прежде чем она мне понадобится снова. Более медленные зарядные устройства будут использоваться, когда я не спешу возвращаться к работе.
