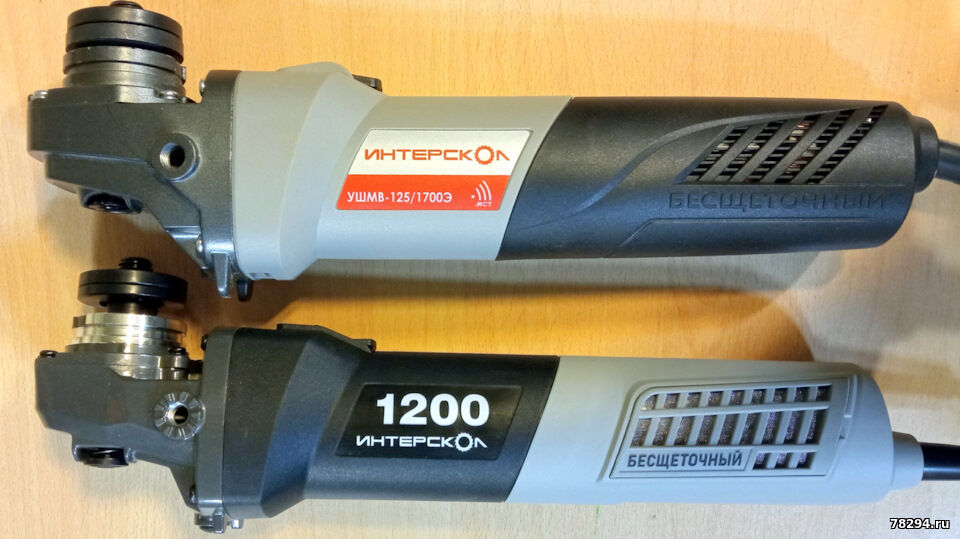

болгарка бесщеточная Интерскол УШМВ-125/1200Э с регулировкой оборотов схема и ремонт
Замеры оборотов на Холост Ходу: 1-2900, 2-4350, 3-5800, 4-6800, 5-8250, 6-9200.

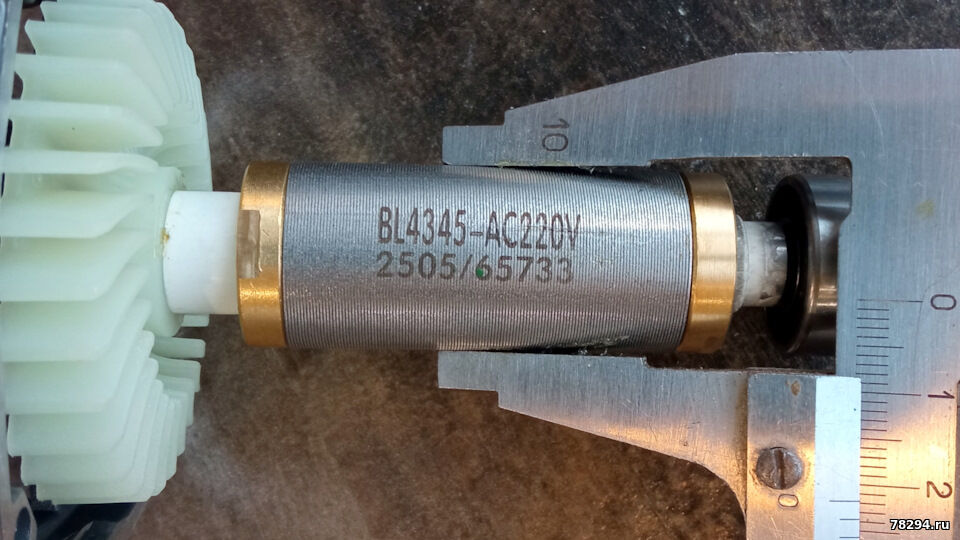

Двигатель бесщеточный. Магнитный Ротор 22х56 мм (1700= 24х63).

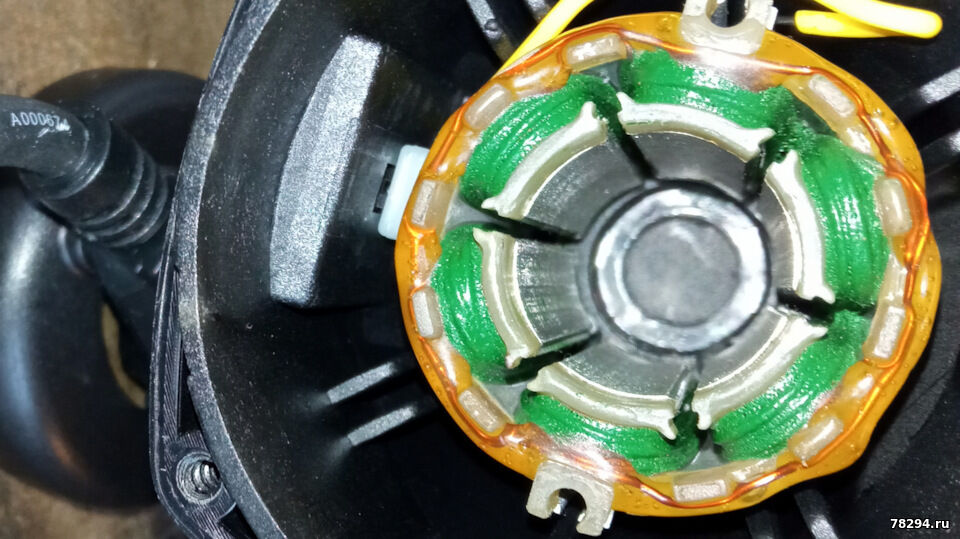

Статор на 6 катушек намотанных толстой медью, легко бронированный.
Опорный подшипник ротора – XDD-TTT 608RS (CHL 627RS)
Опорный подшипник шпинделя – ВТУЛКА (на 1700 игольчатый).
Диаметр опорной части шпинделя 7 мм (на 1700 — 8 мм).

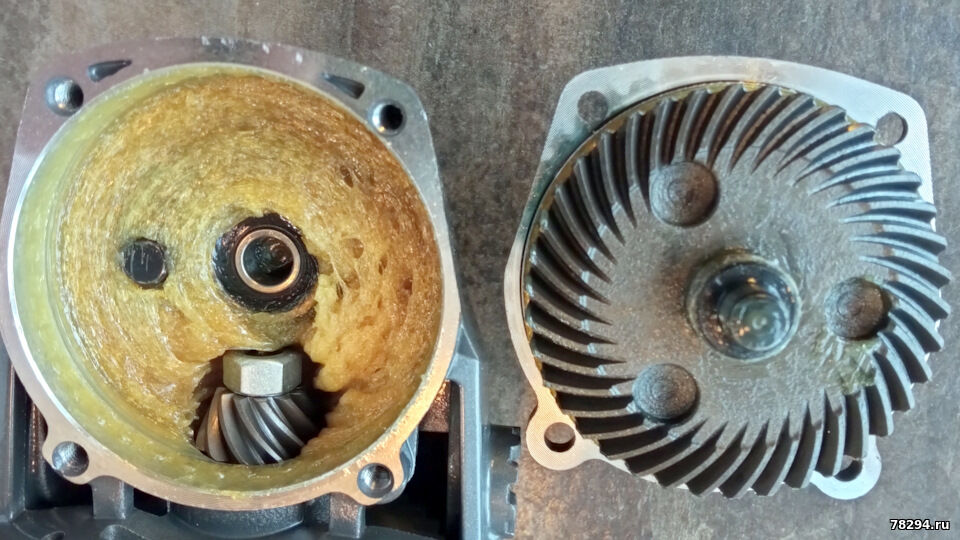

Диаметр ведомой шестерни 53 мм на 38 зубов (50 мм 37 зубов).
Диаметр шпинделя под оснастку 14.25 мм. Не все чашки могут встать без доработки.
Смазка в редукторе светло-жёлтая, густой консистенции.

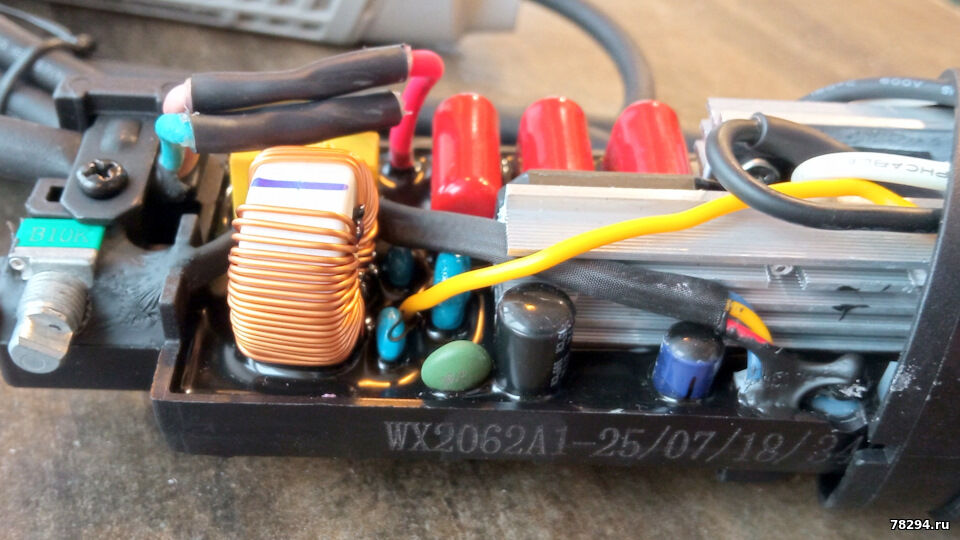

Блок управления двигателем собран на алюминиевых радиаторах и залит герметиком.
Регулятор оборотов с малозаметными фиксациями в 6 положениях.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 21.12.2025, 23:33 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8053
- Репутация:67±
|
НЕДОСТАТКИ
1. Обычная боковая рукоятка (нет анти-вибро) как есть у конкурентов
2. Люфтит задняя (черная) часть корпуса в месте хвата
3. Люфтит ось ротора в головке редуктора
4. Опорный подшипник шпинделя – втулка (вместо игольчатого на 1700)

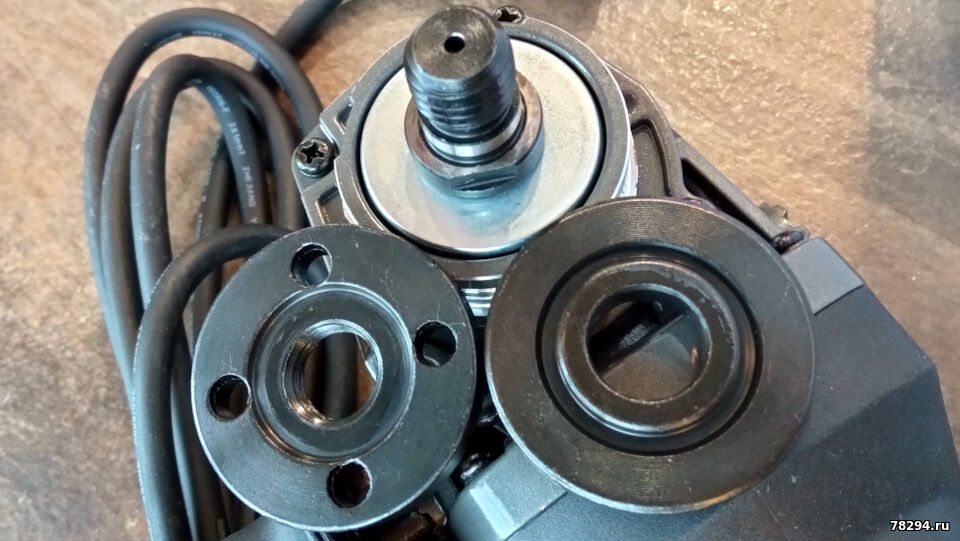

5. Шайбы-фланцы упрощенные, без резинки и наката, как на 1700 модели.
ПРЕИМУЩЕСТВА
1. Достаточно мощная! На 1 скорости можно задавить, но это надо стараться, налегать. При достаточном для работы нажиме, крутит бодро, сопротивляется, держит обороты и даже слегка увеличивает.
2. Большой ресурс, примерно в 5-6 раз больше, чем у коллекторных одноклассников, и в 3-4 раза чем у дорогих коллекторных брендовых.
3. Очень хорошая, адекватная цена.

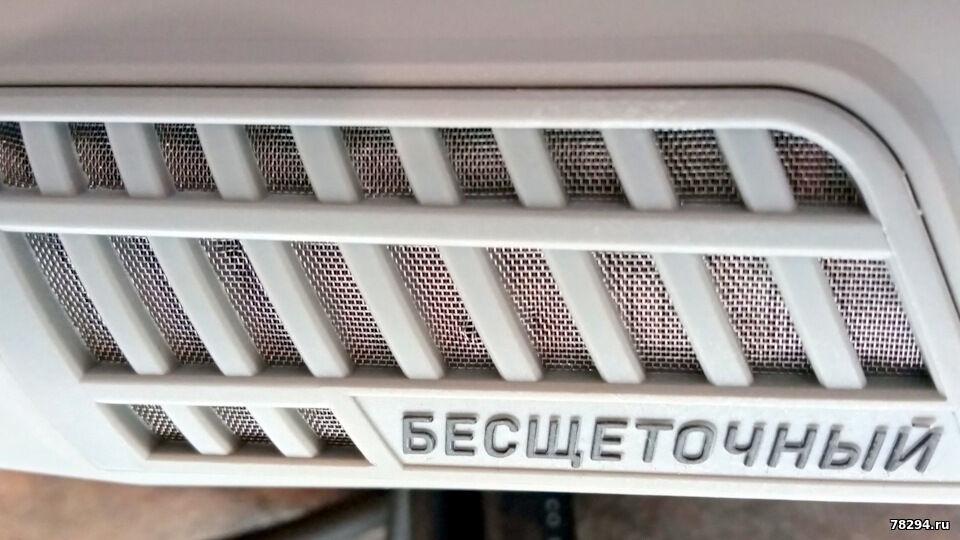

4. Защитная металлическая МЕЛКОЯЧЕИСТАЯ сетка на воздухозаборниках
5. Три положения боковой рукоятки – как на больших мощных УШМ
6. Защита от перегрузки, от зажима диска и от повторного пуска

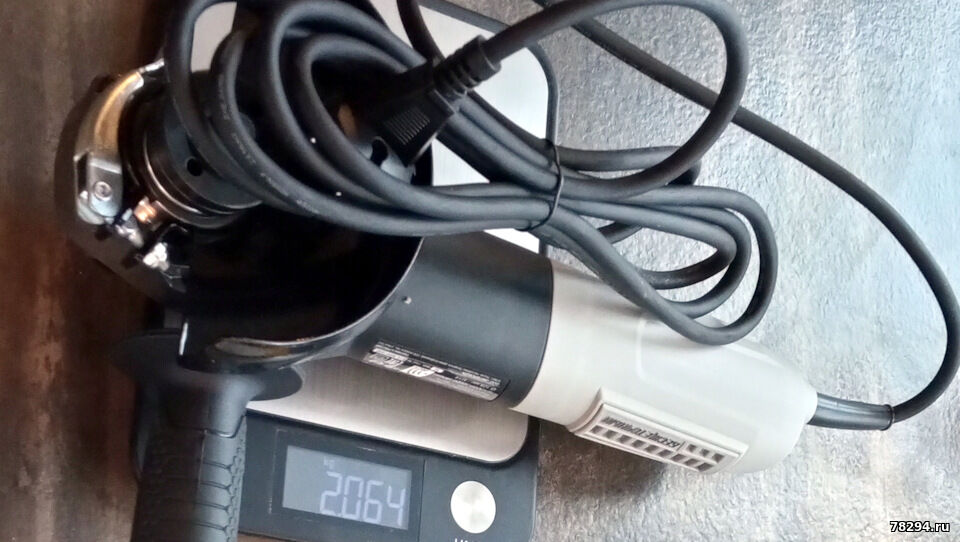

7. Небольшой диаметр корпуса, под хват одной рукой и малый вес
8. Бесключевая перестановка кожуха.
9. Гарантия до 5 лет и наличие запчастей в сервисах.
ВЫВОДЫ
За эту цену 4,5 — 5 тыс болгарка приличная!
