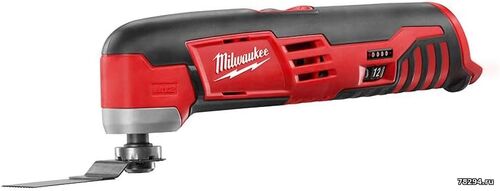

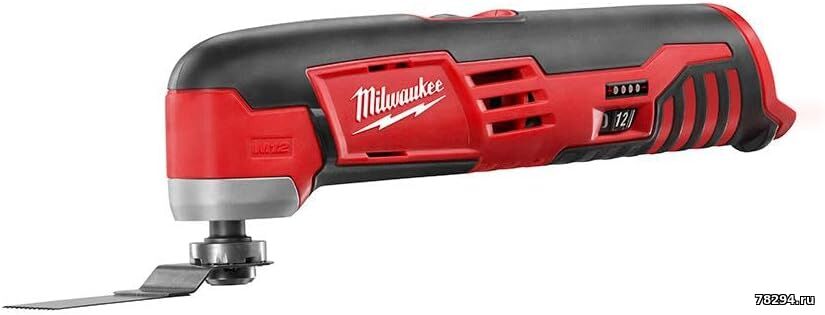

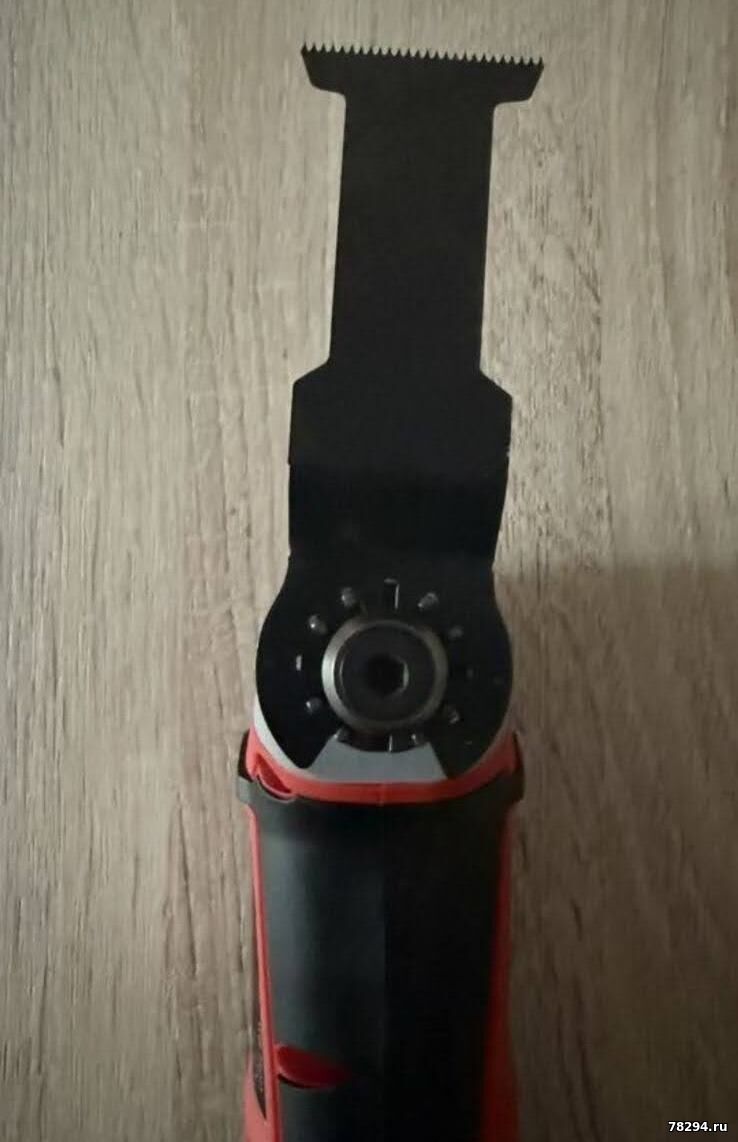

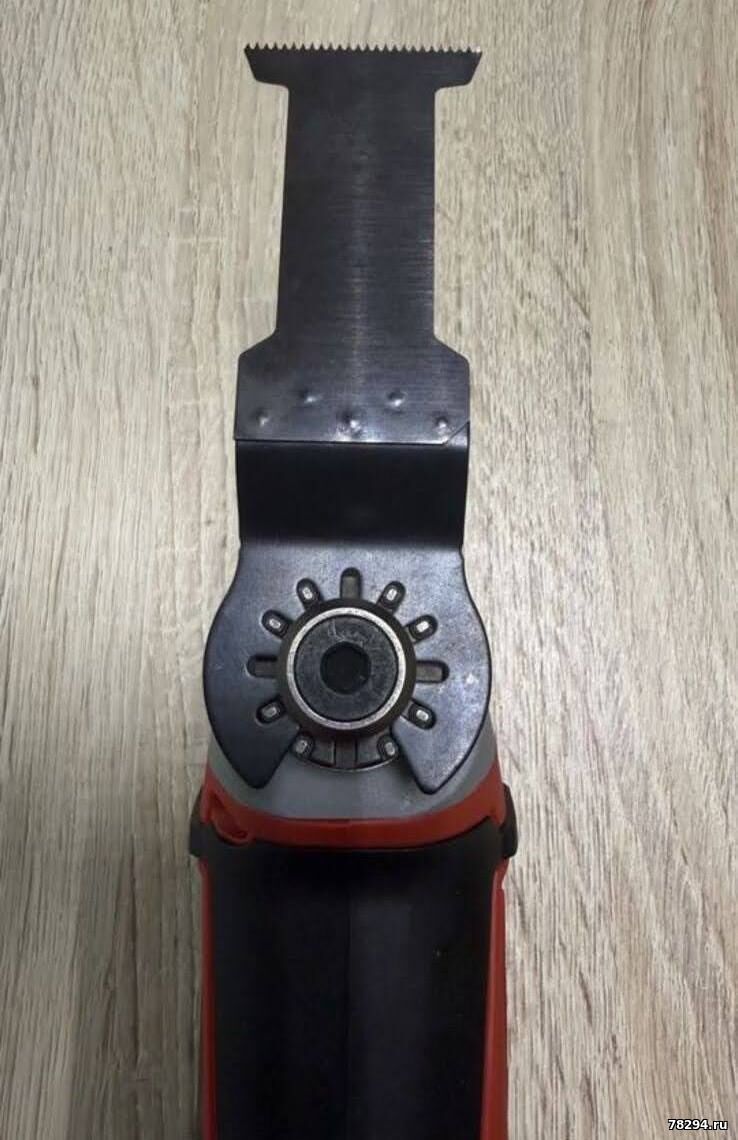

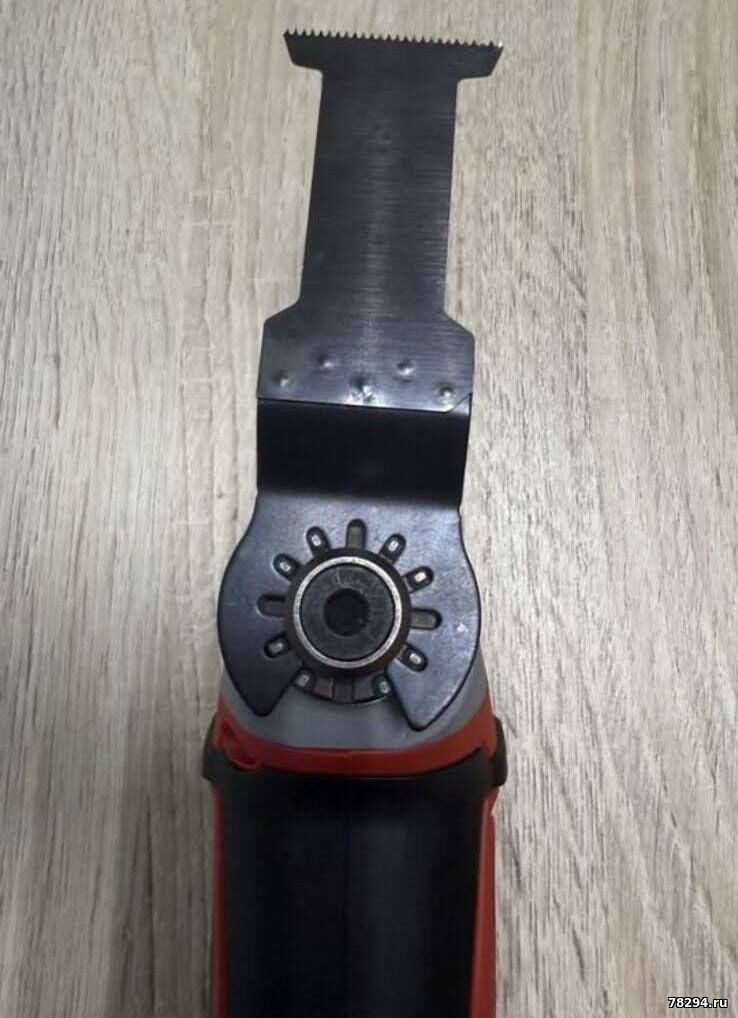

Аккумуляторный реноватор Milwaukee M12 2426-20 12V схема и ремонт

Масса инструмента без аккумулятора около 750 г.

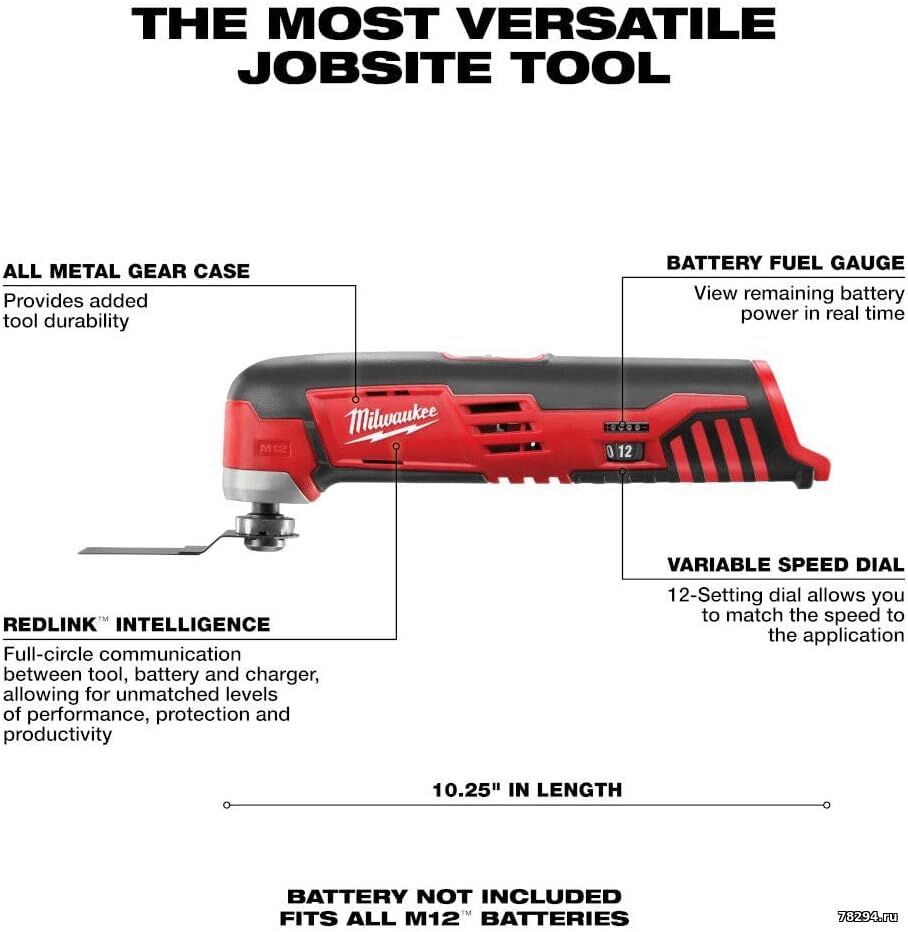

Длина около 28 см (с аккумулятором).

Инструкция - https://documents.milwaukeetool.com/58-14-2426d4.pdf

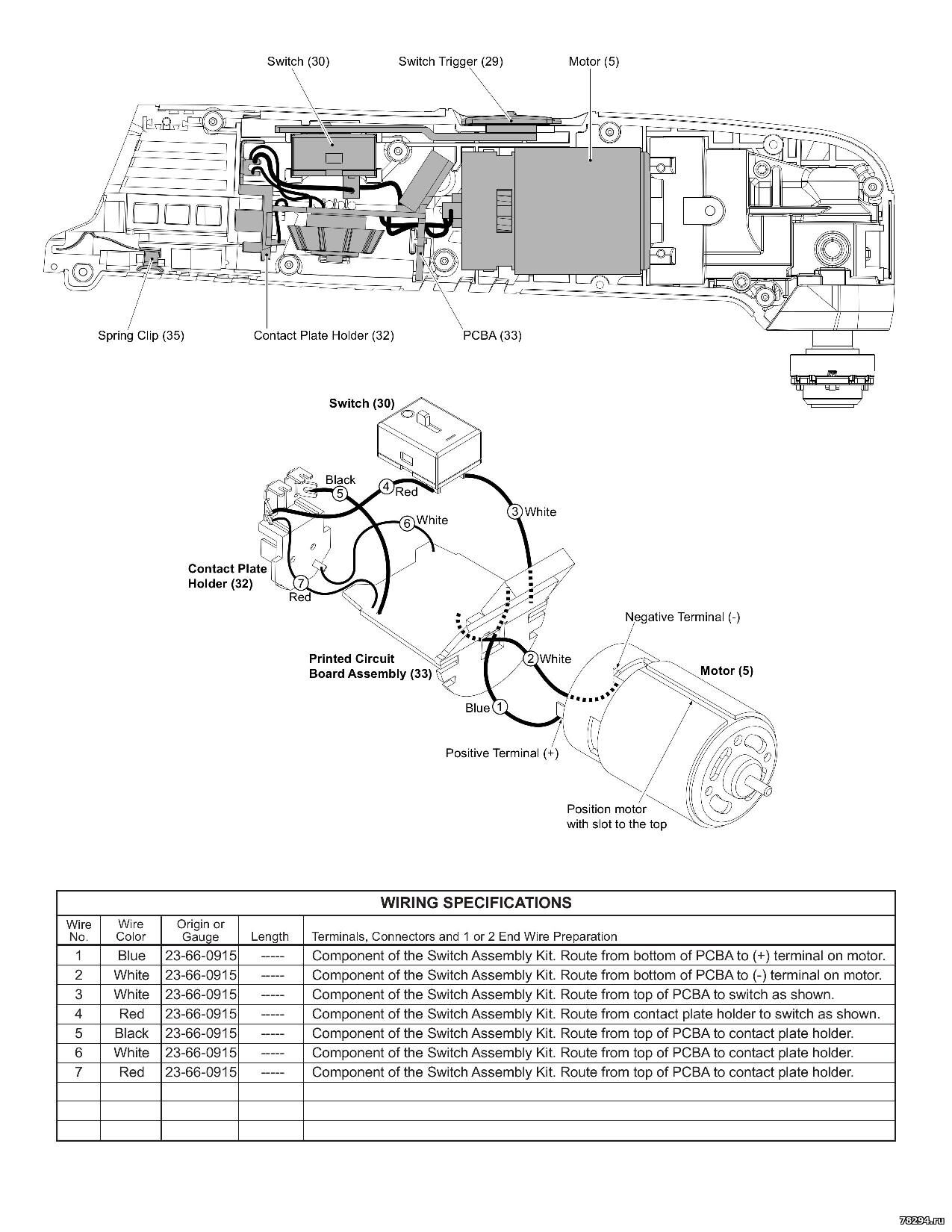

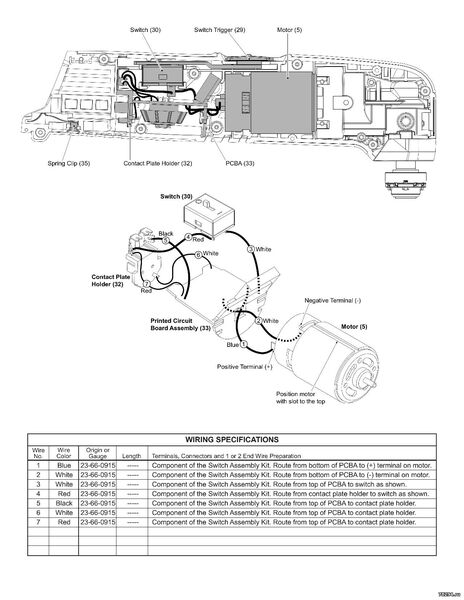

Схема :

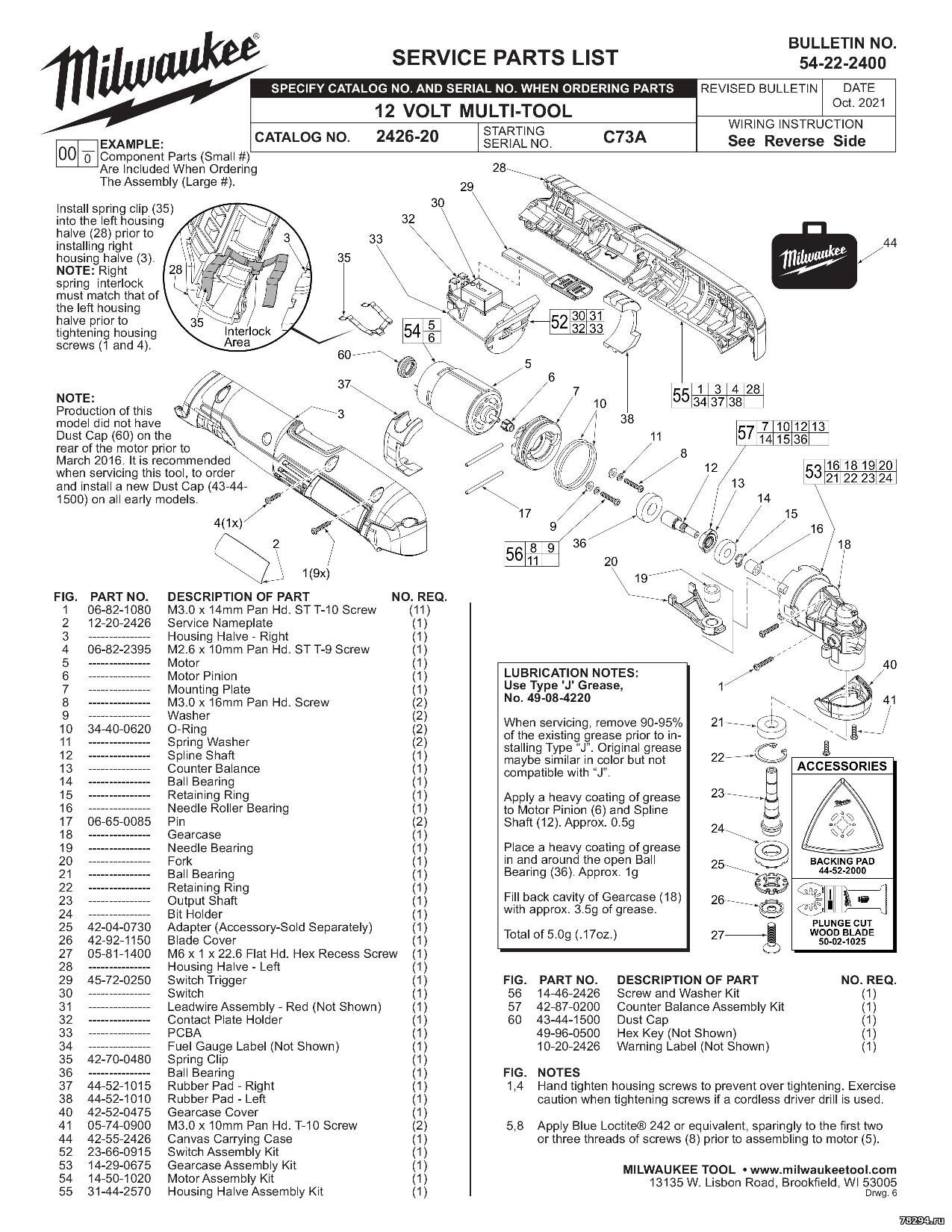

FIG. PART NO. DESCRIPTION OF PART NO. REQ.
1 06-82-1080 M3.0 x 14mm Pan Hd. ST T-10 Screw (11)
2 12-20-2426 Service Nameplate (1)
3 --------------- Housing Halve - Right (1)
4 06-82-2395 M2.6 x 10mm Pan Hd. ST T-9 Screw (1)
5 --------------- Motor (1)
6 --------------- Motor Pinion (1)
7 --------------- Mounting Plate (1)
8 --------------- M3.0 x 16mm Pan Hd. Screw (2)
9 --------------- Washer (2)
10 34-40-0620 O-Ring (2)
11 --------------- Spring Washer (2)
12 --------------- Spline Shaft (1)
13 --------------- Counter Balance (1)
14 --------------- Ball Bearing (1)
15 --------------- Retaining Ring (1)
16 --------------- Needle Roller Bearing (1)
17 06-65-0085 Pin (2)
18 --------------- Gearcase (1)
19 --------------- Needle Bearing (1)
20 --------------- Fork (1)
21 --------------- Ball Bearing (1)
22 --------------- Retaining Ring (1)
23 --------------- Output Shaft (1)
24 --------------- Bit Holder (1)
25 42-04-0730 Adapter (Accessory-Sold Separately) (1)
26 42-92-1150 Blade Cover (1)
27 05-81-1400 M6 x 1 x 22.6 Flat Hd. Hex Recess Screw (1)
28 --------------- Housing Halve - Left (1)
29 45-72-0250 Switch Trigger (1)
30 --------------- Switch (1)
31 --------------- Leadwire Assembly - Red (Not Shown) (1)
32 --------------- Contact Plate Holder (1)
33 --------------- PCBA (1)
34 --------------- Fuel Gauge Label (Not Shown) (1)
35 42-70-0480 Spring Clip (1)
36 --------------- Ball Bearing (1)
37 44-52-1015 Rubber Pad - Right (1)
38 44-52-1010 Rubber Pad - Left (1)
40 42-52-0475 Gearcase Cover (1)
41 05-74-0900 M3.0 x 10mm Pan Hd. T-10 Screw (2)
44 42-55-2426 Canvas Carrying Case (1)
52 23-66-0915 Switch Assembly Kit (1)
53 14-29-0675 Gearcase Assembly Kit (1)
54 14-50-1020 Motor Assembly Kit (1)
55 31-44-2570 Housing Halve Assembly Kit (1)
