Винтоверт Milwaukee M12 2551-20 Surge гидро схема и ремонт
|
|
|
Anat78
|
Дата: Четверг, Вчера, 09:14 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7734
- Репутация:63±
|
Винтоверт Milwaukee M12 2551-20 Surge гидро схема и ремонт

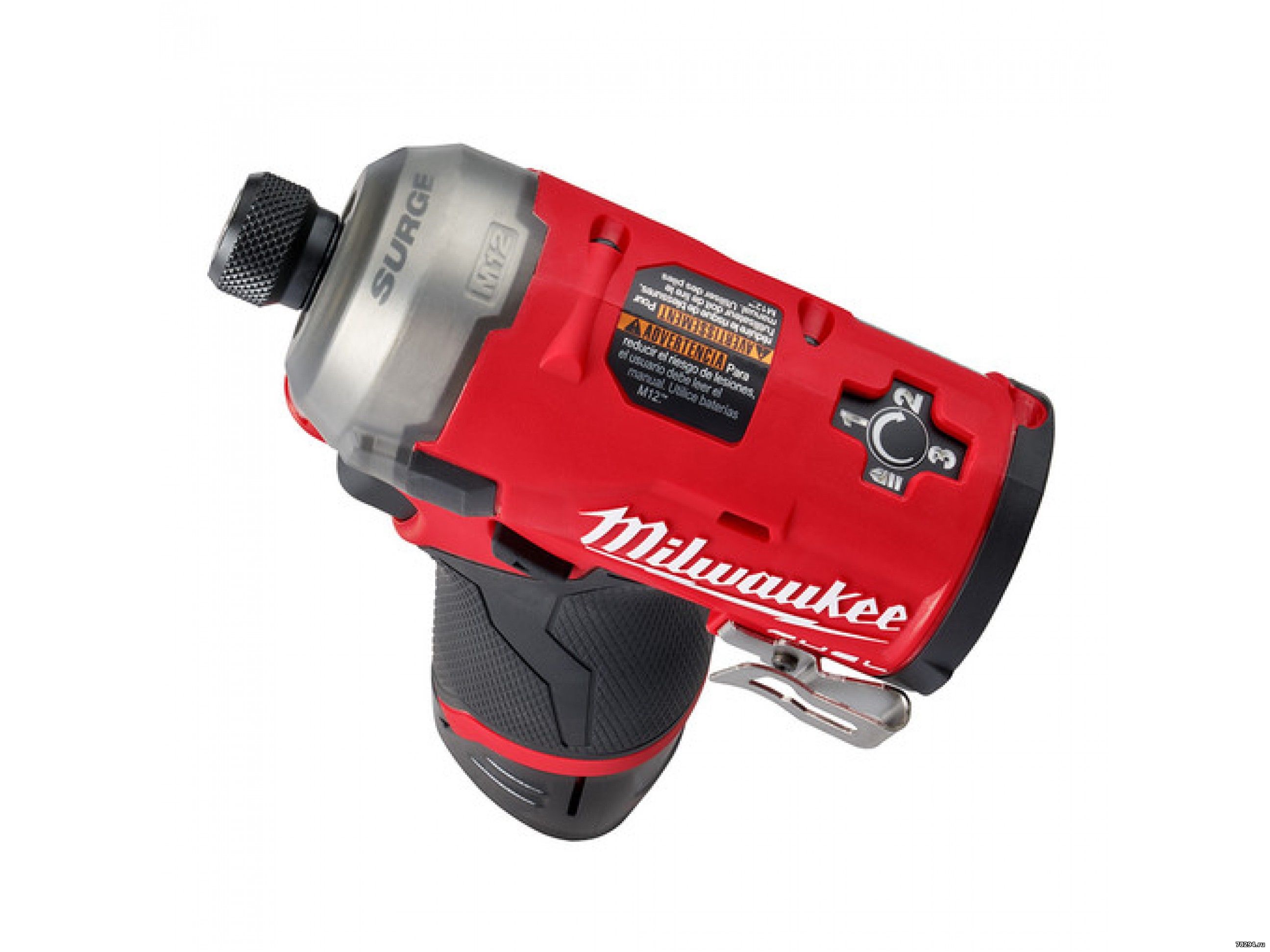

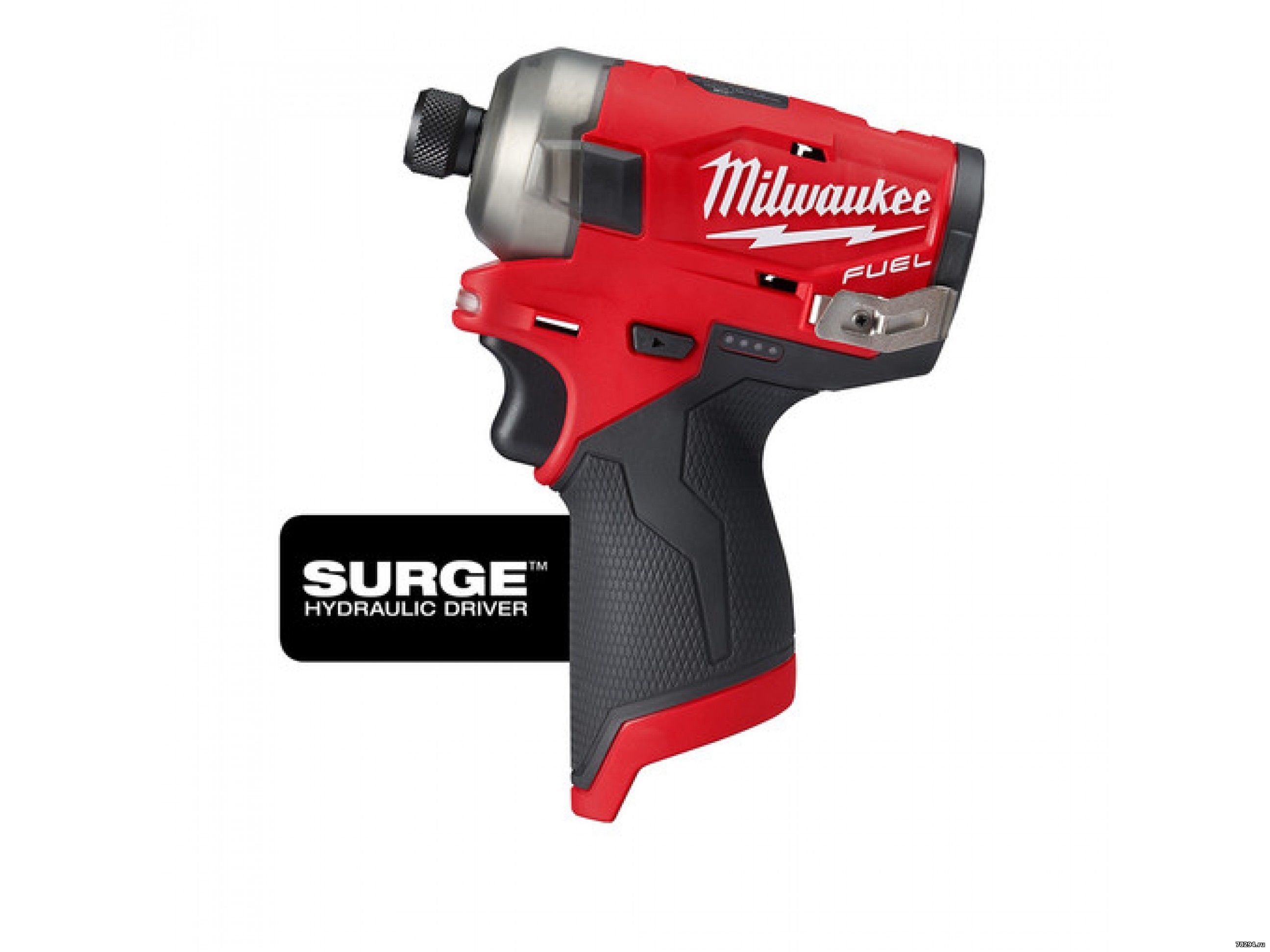

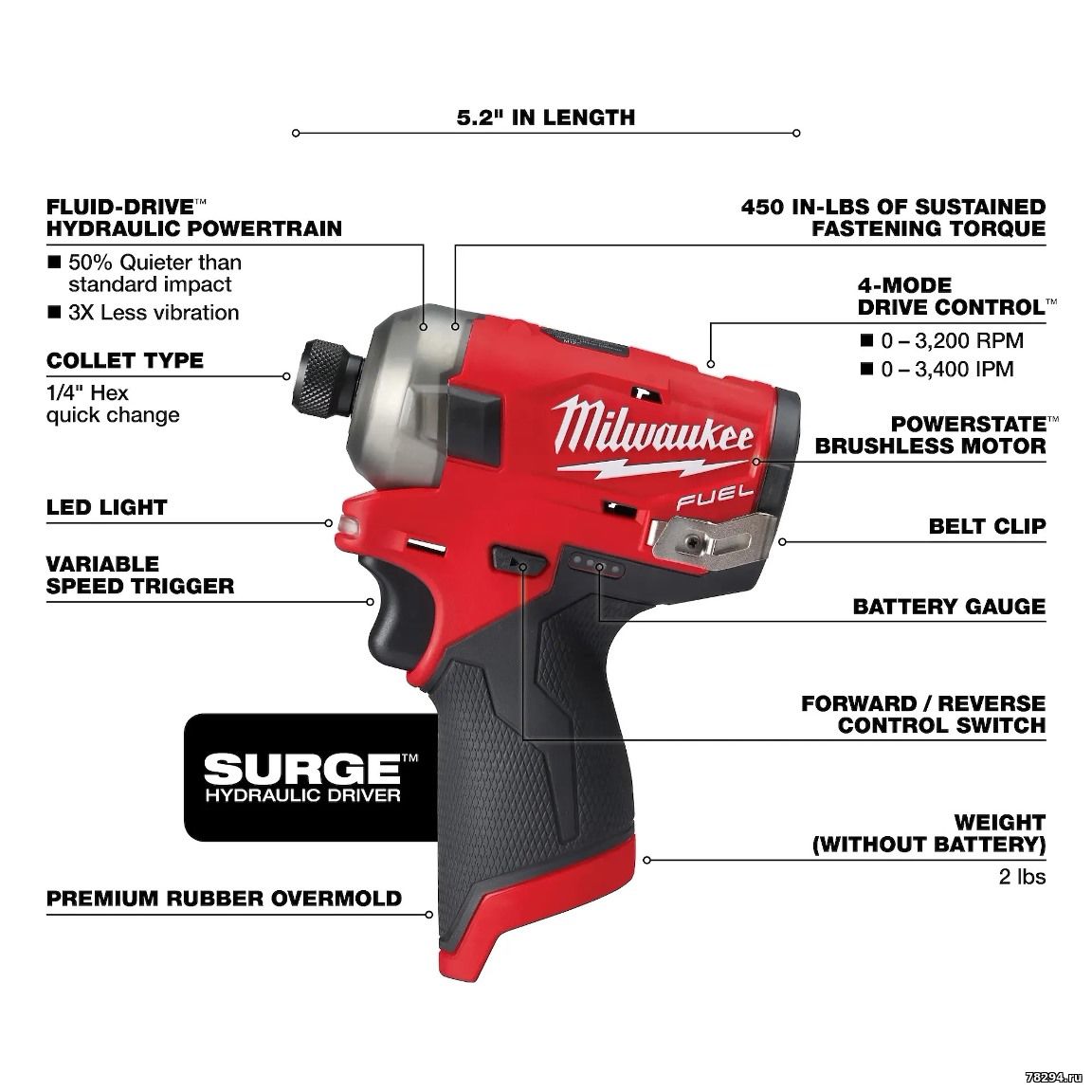

Импульсный шуруповерт Milwaukee 2551-20 (винтоверт / импакт) [гидравлический = SURGE]
Серия / напряжение: M12 / 12v
Количество скоростей работы - 4
Макс. число оборотов х.х., об/мин - 1100/2200/3200/0-3200
Макс. крутящий момент, Н·м - 50
Тип патрона - шестигранный под биту
Тип двигателя - бесщеточный
Масса [2551-20] (кг): 0,91
Масса [2551-20 + акб 2,0ач] (кг): 1,09

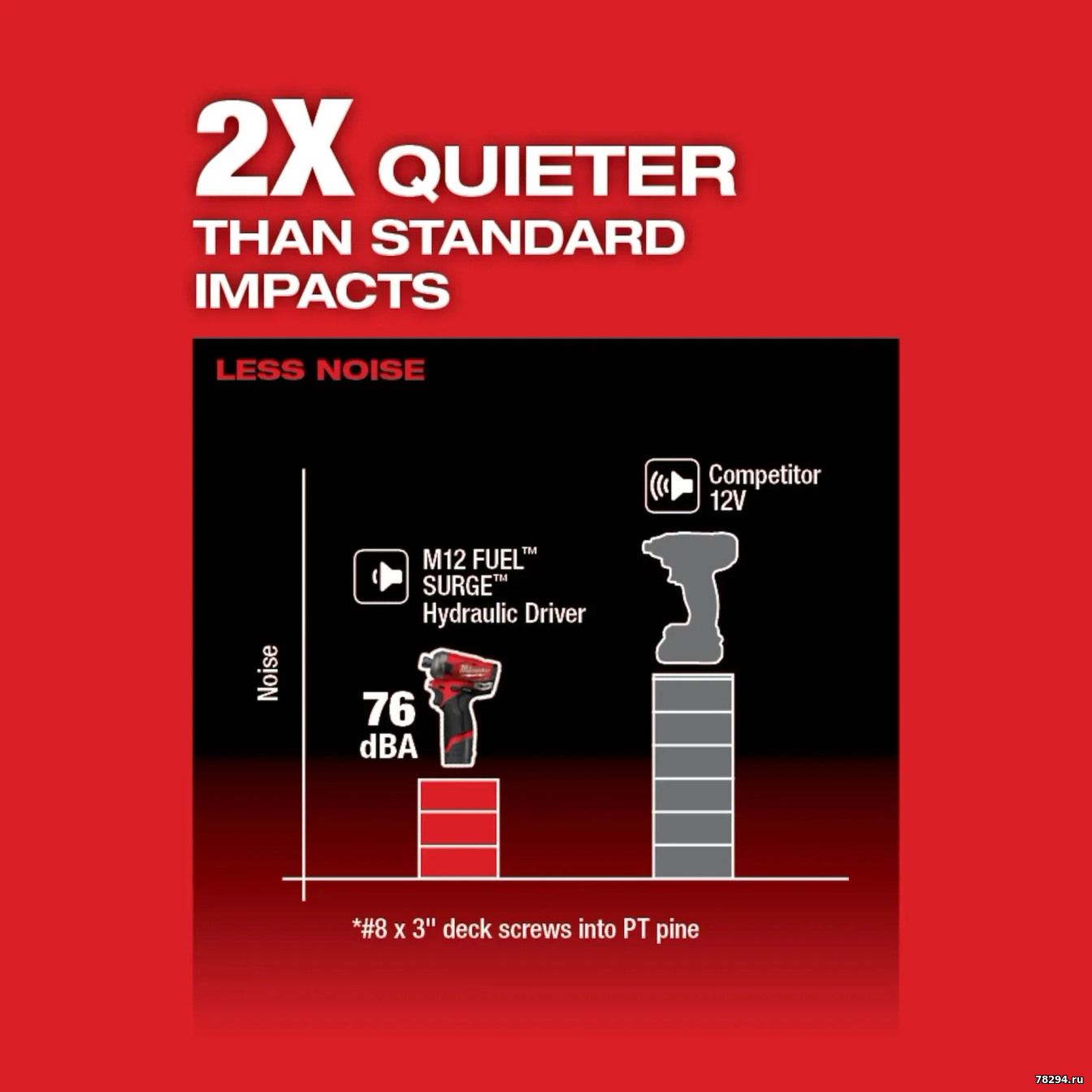

Milwaukee 2551-20 работает до 50% тише в сравнении с обычными импактами благодаря гидравлическому редуктору.
инструкция - https://documents.milwaukeetool.com/58-14-2501d2.pdf

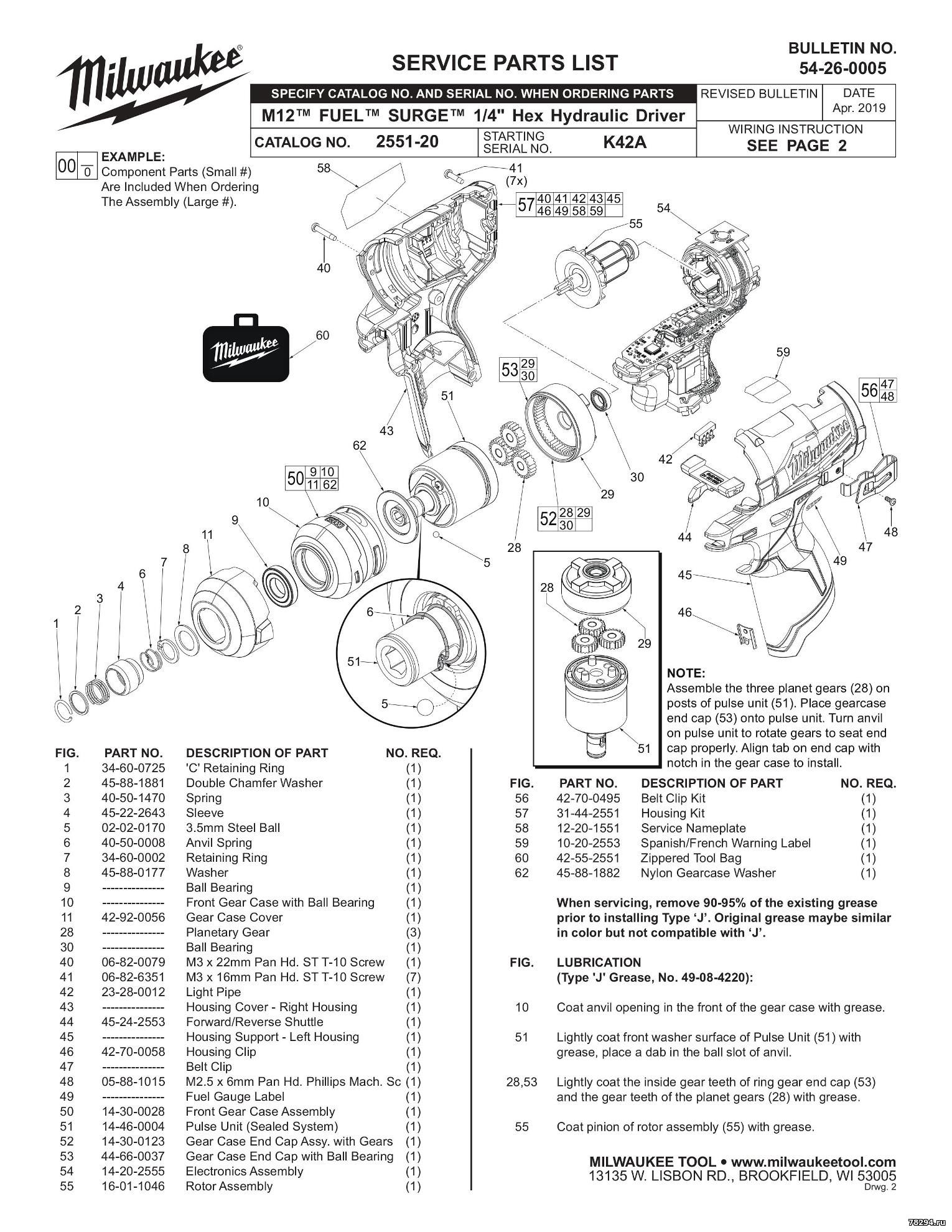

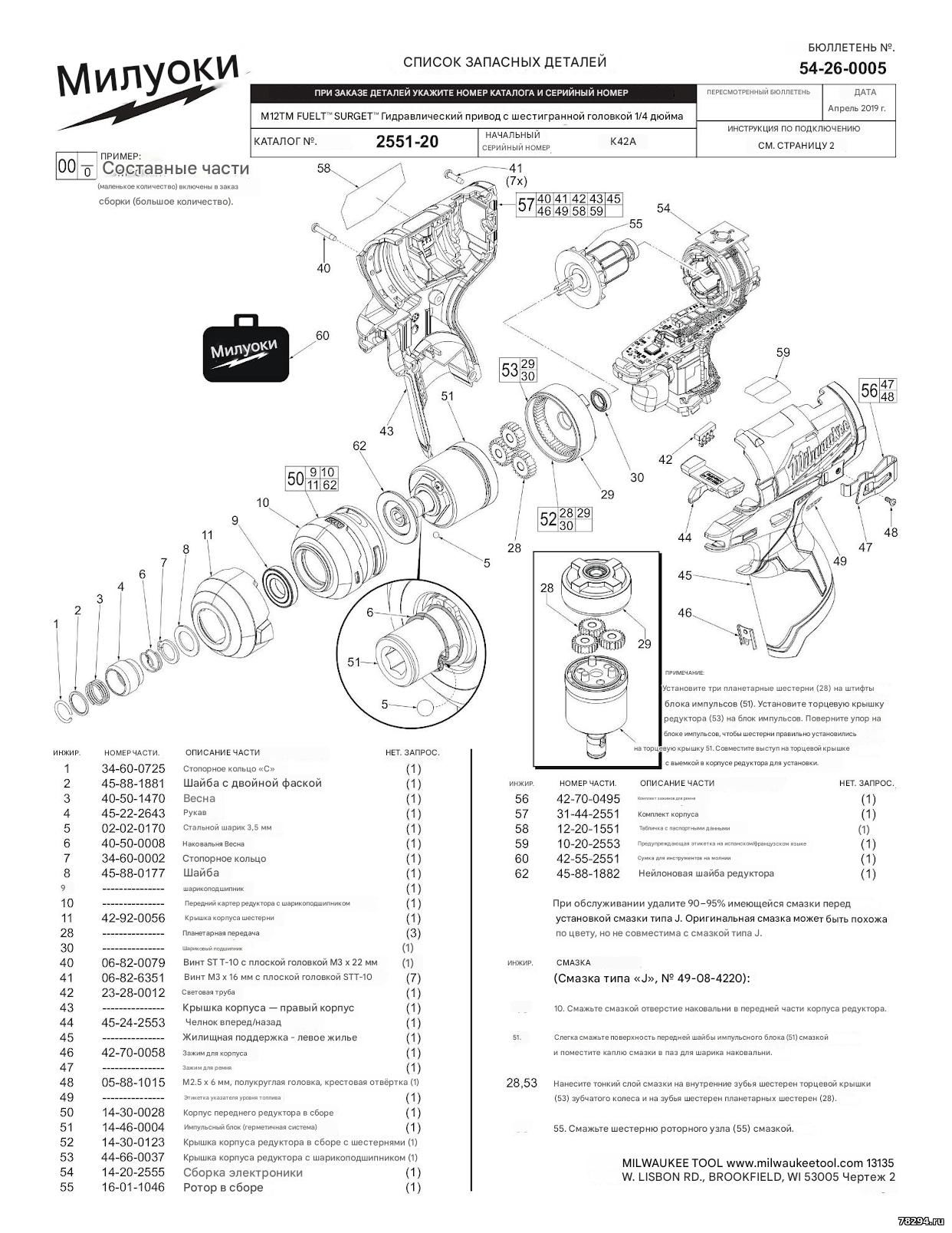

Схема:
Запчасти:
FIG. PART NO. DESCRIPTION OF PART NO. REQ.
1 34-60-0725 'C' Retaining Ring (1)
2 45-88-1881 Double Chamfer Washer (1)
3 40-50-1470 Spring (1)
4 45-22-2643 Sleeve (1)
5 02-02-0170 3.5mm Steel Ball (1)
6 40-50-0008 Anvil Spring (1)
7 34-60-0002 Retaining Ring (1)
8 45-88-0177 Washer (1)
9 --------------- Ball Bearing (1)
10 --------------- Front Gear Case with Ball Bearing (1)
11 42-92-0056 Gear Case Cover (1)
28 --------------- Planetary Gear (3)
30 --------------- Ball Bearing (1)
40 06-82-0079 M3 x 22mm Pan Hd. ST T-10 Screw (1)
41 06-82-6351 M3 x 16mm Pan Hd. ST T-10 Screw (7)
42 23-28-0012 Light Pipe (1)
43 --------------- Housing Cover - Right Housing (1)
44 45-24-2553 Forward/Reverse Shuttle (1)
45 --------------- Housing Support - Left Housing (1)
46 42-70-0058 Housing Clip (1)
47 --------------- Belt Clip (1)
48 05-88-1015 M2.5 x 6mm Pan Hd. Phillips Mach. Sc (1)
49 --------------- Fuel Gauge Label (1)
50 14-30-0028 Front Gear Case Assembly (1)
51 14-46-0004 Pulse Unit (Sealed System) (1)
52 14-30-0123 Gear Case End Cap Assy. with Gears (1)
53 44-66-0037 Gear Case End Cap with Ball Bearing (1)
54 14-20-2555 Electronics Assembly (1)
55 16-01-1046 Rotor Assembly (1)
56 42-70-0495 Belt Clip Kit (1)
57 31-44-2551 Housing Kit (1)
58 12-20-1551 Service Nameplate (1)
59 10-20-2553 Spanish/French Warning Label (1)
60 42-55-2551 Zippered Tool Bag (1)
62 45-88-1882 Nylon Gearcase Washer (1)

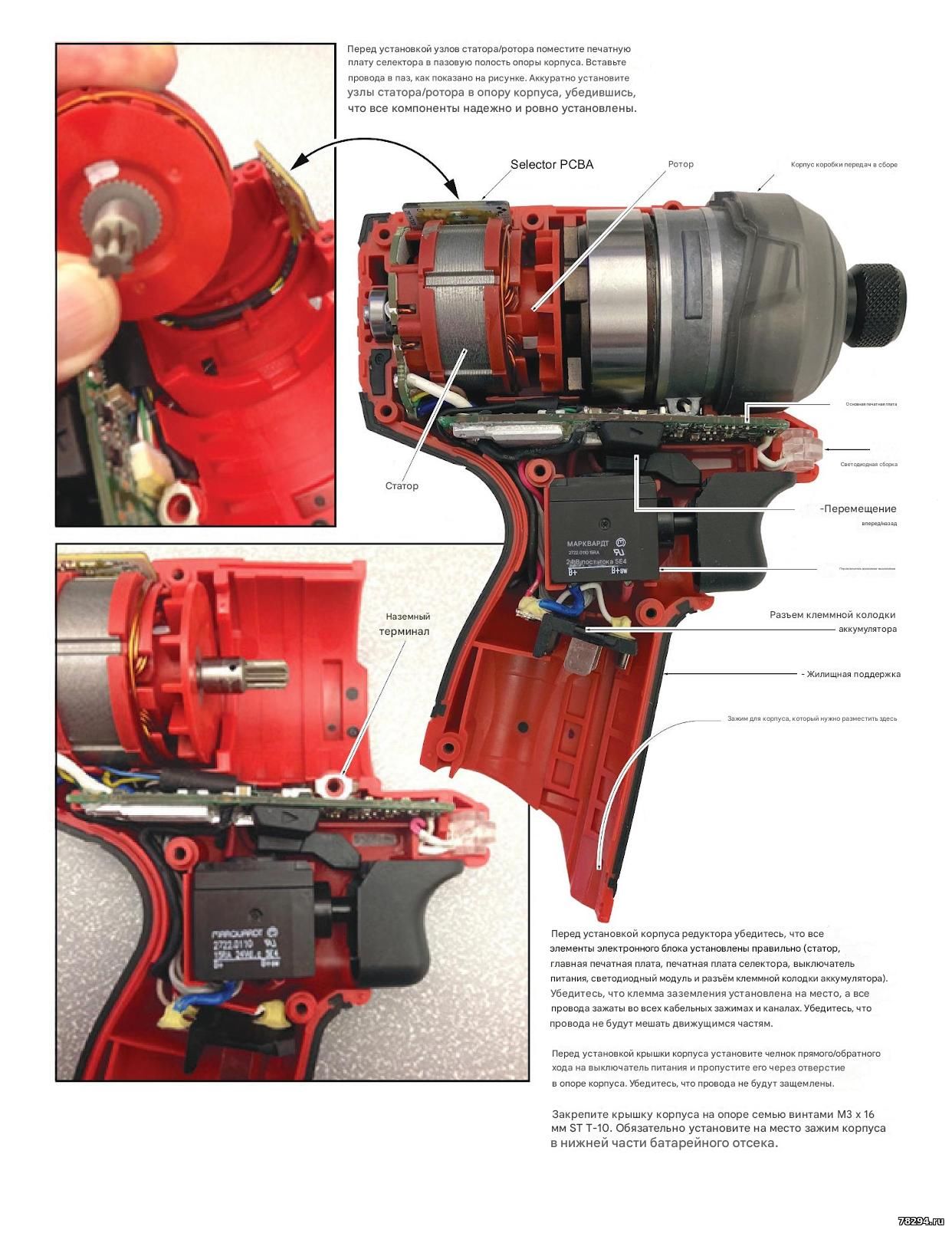

When servicing, remove 90-95% of the existing grease
prior to installing Type ‘J’. Original grease maybe similar
in color but not compatible with ‘J’.
FIG. LUBRICATION
(Type 'J' Grease, No. 49-08-4220):
10 Coat anvil opening in the front of the gear case with grease.
51 Lightly coat front washer surface of Pulse Unit (51) with
grease, place a dab in the ball slot of anvil.
28,53 Lightly coat the inside gear teeth of ring gear end cap (53)
and the gear teeth of the planet gears (28) with grease.
55 Coat pinion of rotor assembly (55) with grease.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
romanchenko
|
Дата: Четверг, Вчера, 09:14 | Сообщение # 2
|
|
|

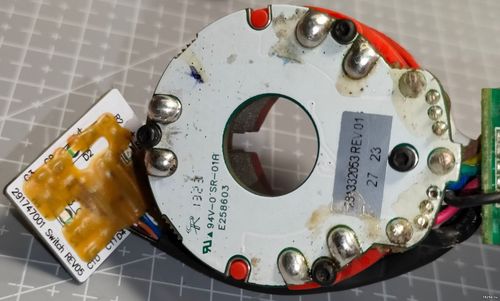

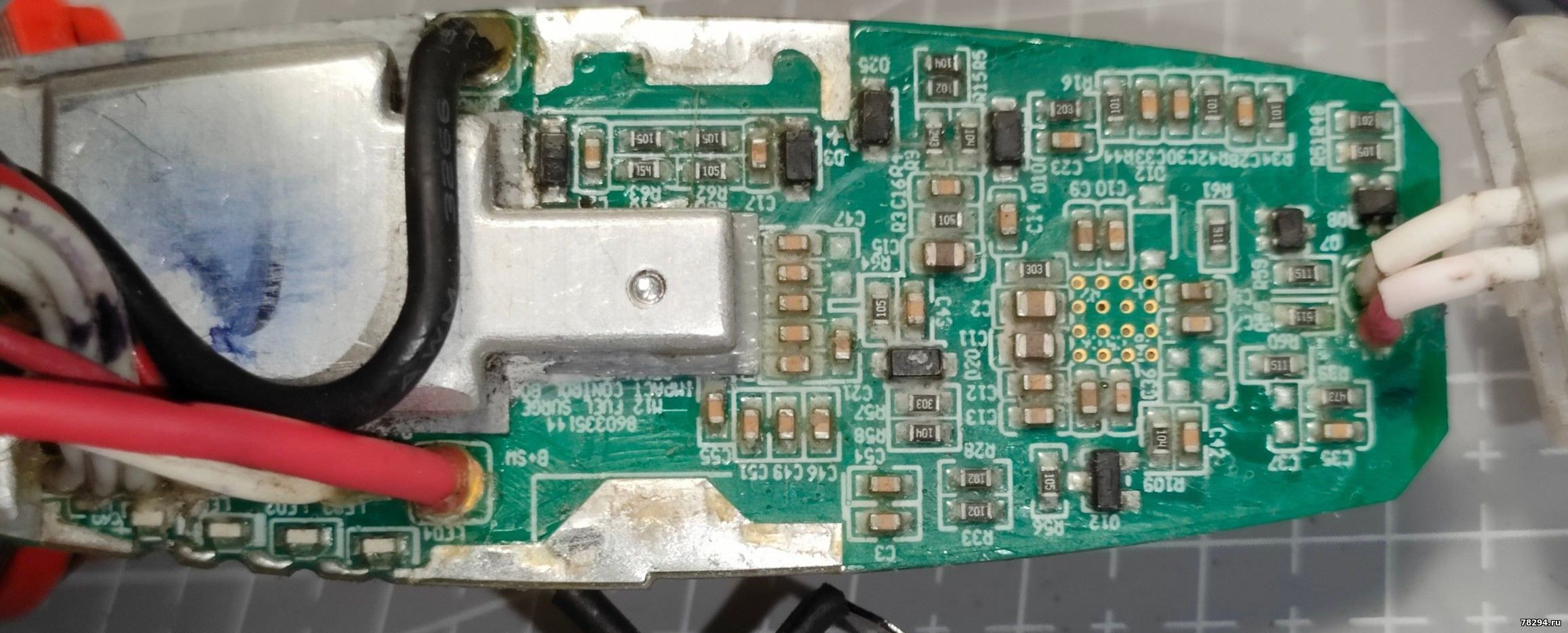

Всем привет. Винтоверт американец M12 2551 Surge, бесщеточный. При нажатии курка работает рывками, полную скорость не развивает. На всех передачах, в обоих направлениях. Ему от роду год, работал не особо много, вроде не топился. Есть мысли у кого? Могу выложить видео работы, фото платы. Визуально - все целое, никакие элементы явно не пробиты, ничего не сбито, паленым не воняет...
Лучше-бы отдать кому понимающему, сам не осилю. Знать бы только кому... Москва.
Сообщение отредактировал romanchenko - Пятница, 05.09.2025, 01:10 |
|
|
|
|
|
Anat78
|
Дата: Четверг, Вчера, 09:14 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7734
- Репутация:63±
|
надо тестировать или двигатель или кнопка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, Вчера, 09:15 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7734
- Репутация:63±
|
Смысла смотреть нет, он у меня в руке с такой же проблемой, прислали из Кемерово
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
romanchenko
|
Дата: Четверг, Вчера, 09:15 | Сообщение # 6
|
|
|
И каков приговор у Кемеровского пациента?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, Вчера, 09:15 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7734
- Репутация:63±
|
Завтра буду смотреть, ночь давно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
romanchenko
|
Дата: Четверг, Вчера, 09:15 | Сообщение # 8
|
|
|
Отпишитесь пожалуйста по результатам.

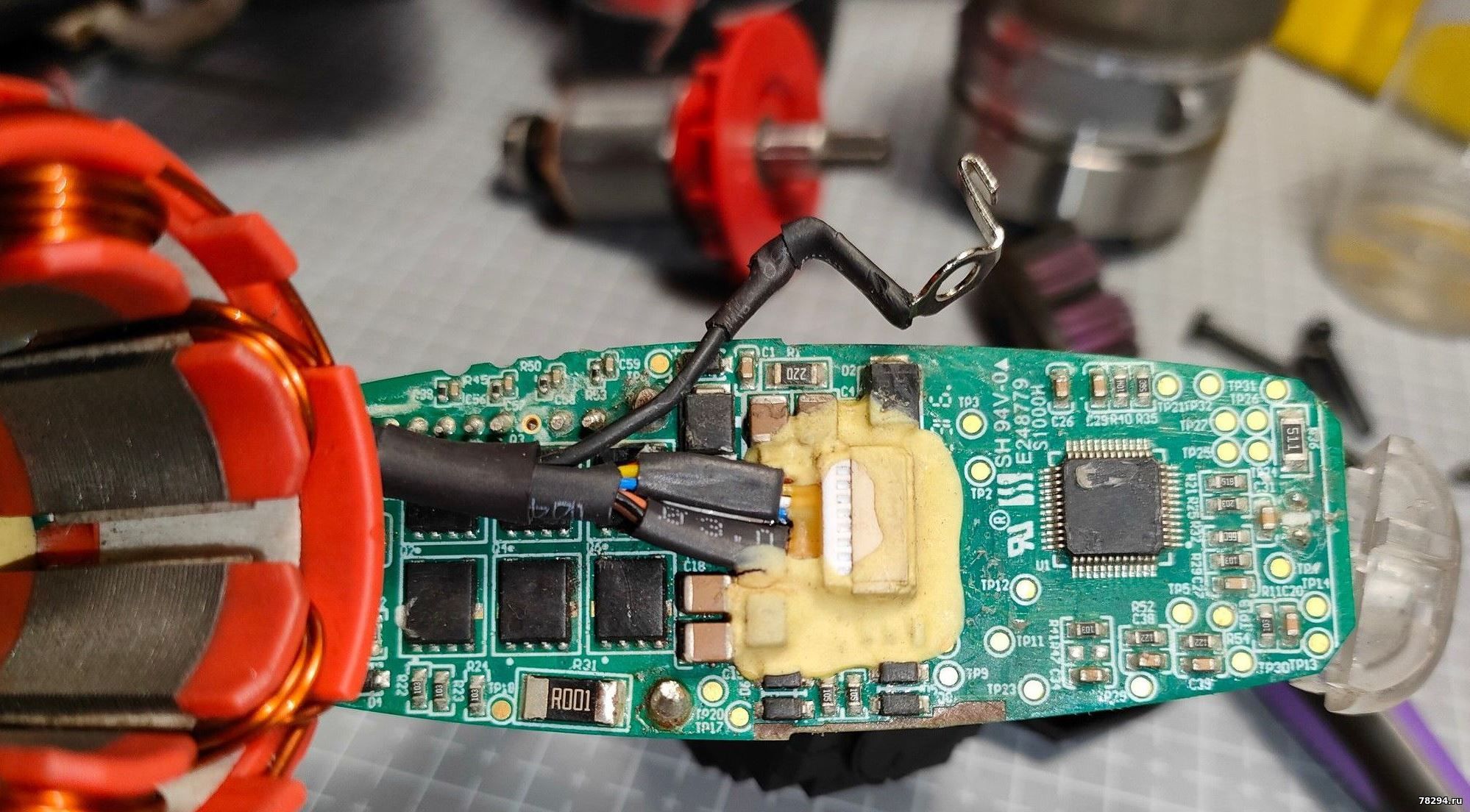

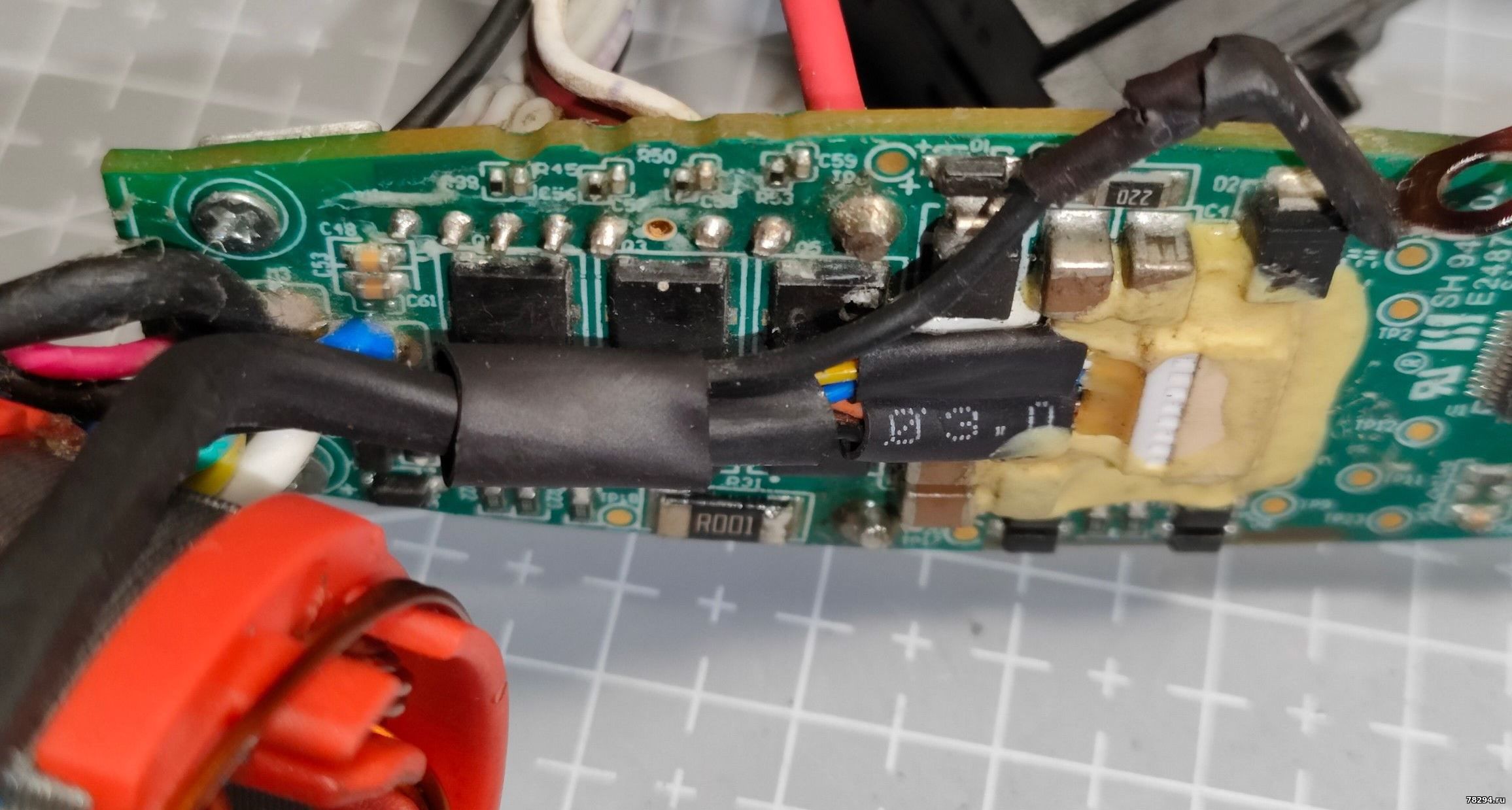

PS поискал плату на Ali. Конкретно для 2551 (европейский аналог зовется FQID) нет плат, но есть для m12 FID, который в американской версии 2553 - как наш, только не гидравлический. Посмотрел свои фотки и то, что у продавца - очень похоже, PCB прям один-в-один. Стоит 7к, вся вязанка, из статора, платы, кнопки, переключателя. Смысла эта покупка особого не имеет, ибо более свежий 3453(хоть и не гидравлический) новый на Авито от 9к стоит.
Сообщение отредактировал romanchenko - Пятница, 05.09.2025, 02:53 |
|
|
|
|
|
Anat78
|
Дата: Четверг, Вчера, 09:15 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7734
- Репутация:63±
|
Новая плата без кнопки но с двигателем стоит всего 4,5тр
Который из Кемерово просто замена кнопки на новую
