Шуруповерт Milwaukee 2404-20 ремонт и схема (Milwaukee M12 FUEL CPD-202C)

Anat78

Дата: Среда, 23.07.2025, 09:30 | Сообщение # 1

Администраторы

Anat78

Майор

Сообщений:7608
Репутация:62 ±

Шуруповерт Milwaukee 2404-20 ремонт и схема
Milwaukee M12 FUEL CPD-202C схема и ремонт

Инструкция - https://documents.milwaukeetool.com/58-14-2380d3.pdf

Компания Milwaukee® разработала бесщеточный двигатель POWERSTATE™. В 10 раз выше ресурс двигателя, в 2 раза больше мощности и в 2 раза
дольше время работы
Интеллектуальная система REDLINK PLUS™ обеспечивает защиту от перегрузок инструмента и батареи и увеличивает производительность
Аккумуляторы REDLITHIUM-ION™ - в 2 раза больше время работы без подзарядки, на 20% больше мощность, в 2 раза дольше срок службы, работа
при отрицательной температуре до -20°С
Контроль состояния отдельных элементов аккумулятора оптимизирует время работы инструмента и обеспечивает долговечность аккумулятора
Металлический патрон 13 мм
Индикатор заряда батареи
Светодиодная подсветка рабочей зоны
Гибкая аккумуляторная система: работает со всеми аккумуляторами Milwaukee® M12™

Характеристики:

Количество режимов работы 2
Макс. крутящий момент, Нм 37
Погрешность уровня вибрации при завинчивании шурупа, м/с² 1.5
Погрешность уровня вибрации при сверлении в бетоне, м/с² 4.06
Погрешность уровня вибрации при сверлении в металле, м/с² 1.5
Погрешность уровня звукового давления, дБА 3
Погрешность уровня звуковой мощности, дБА 3
Уровень вибрации при завинчивании шурупа, м/с²1.27
Уровень вибрации при сверлении в бетоне, м/с² 30.8
Уровень вибрации при сверлении в металле, м/с² 1.27
Уровень звукового давления, дБА 91
Уровень звуковой мощности, дБА 102
Напряжение, В 12
Тип аккумулятора Li-Ion (RedLithium)
Емкость аккумулятора, Ач 2.0
Зарядное устройство, мин 40
Скорость при нагрузке, об/мин 0 - 1700
Скорость без нагрузки, об/мин 0-450/ 1700
Патрон, мм 13
Макс. диаметр сверления в дереве, мм 25
Макс. диаметр сверления в стали, мм 13
Вес, кг 1.0

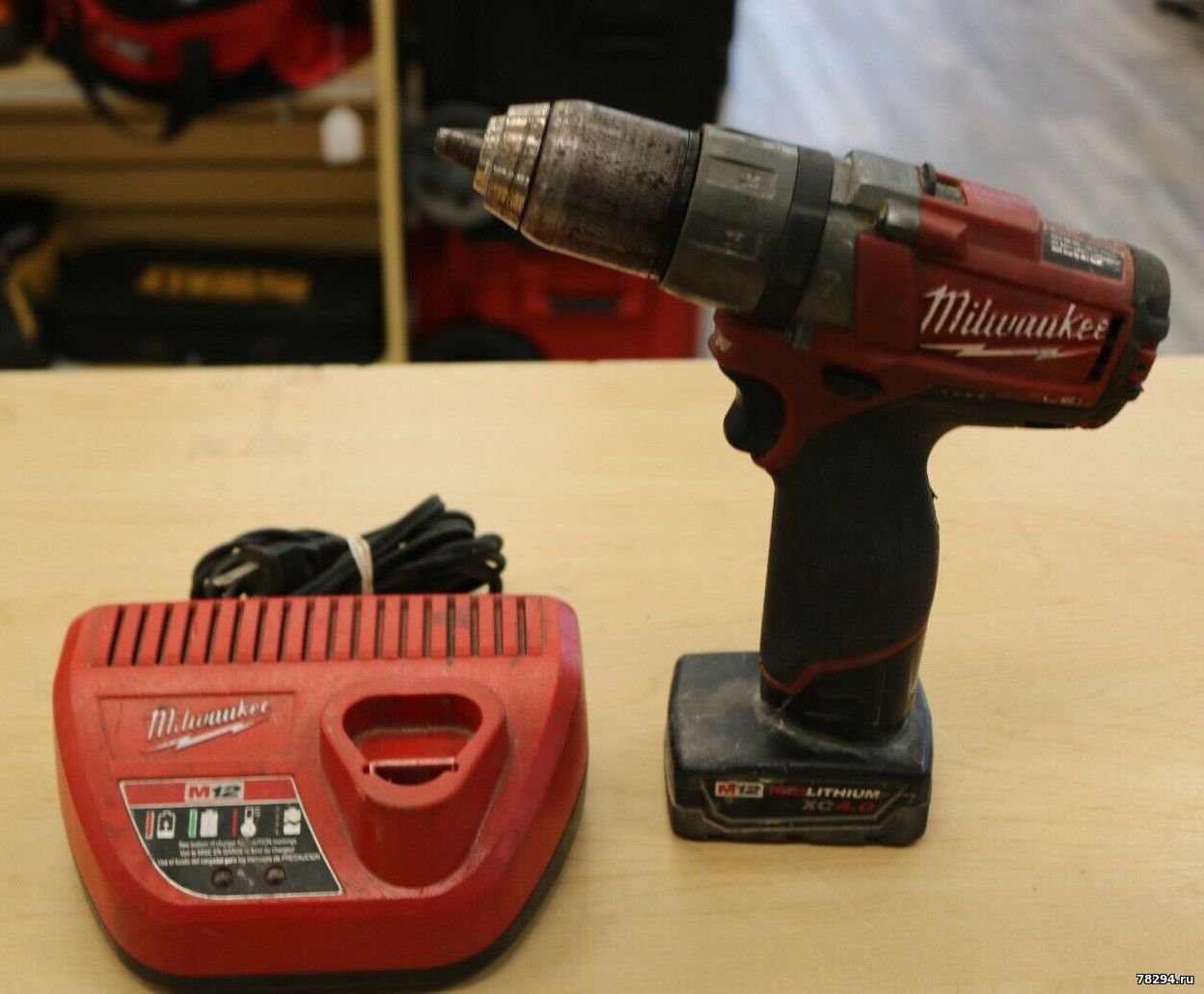

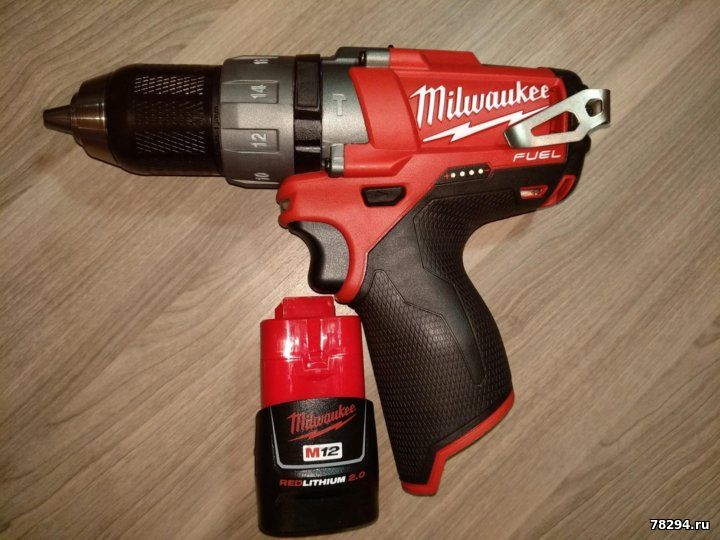

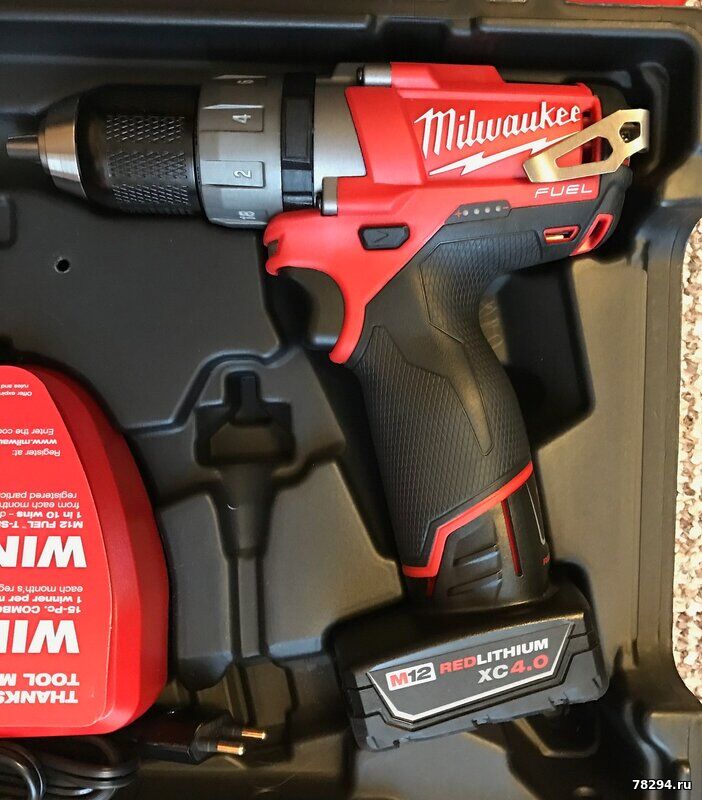

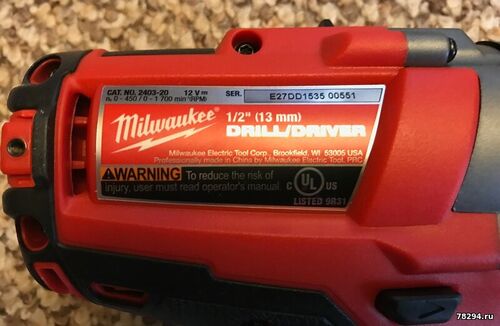

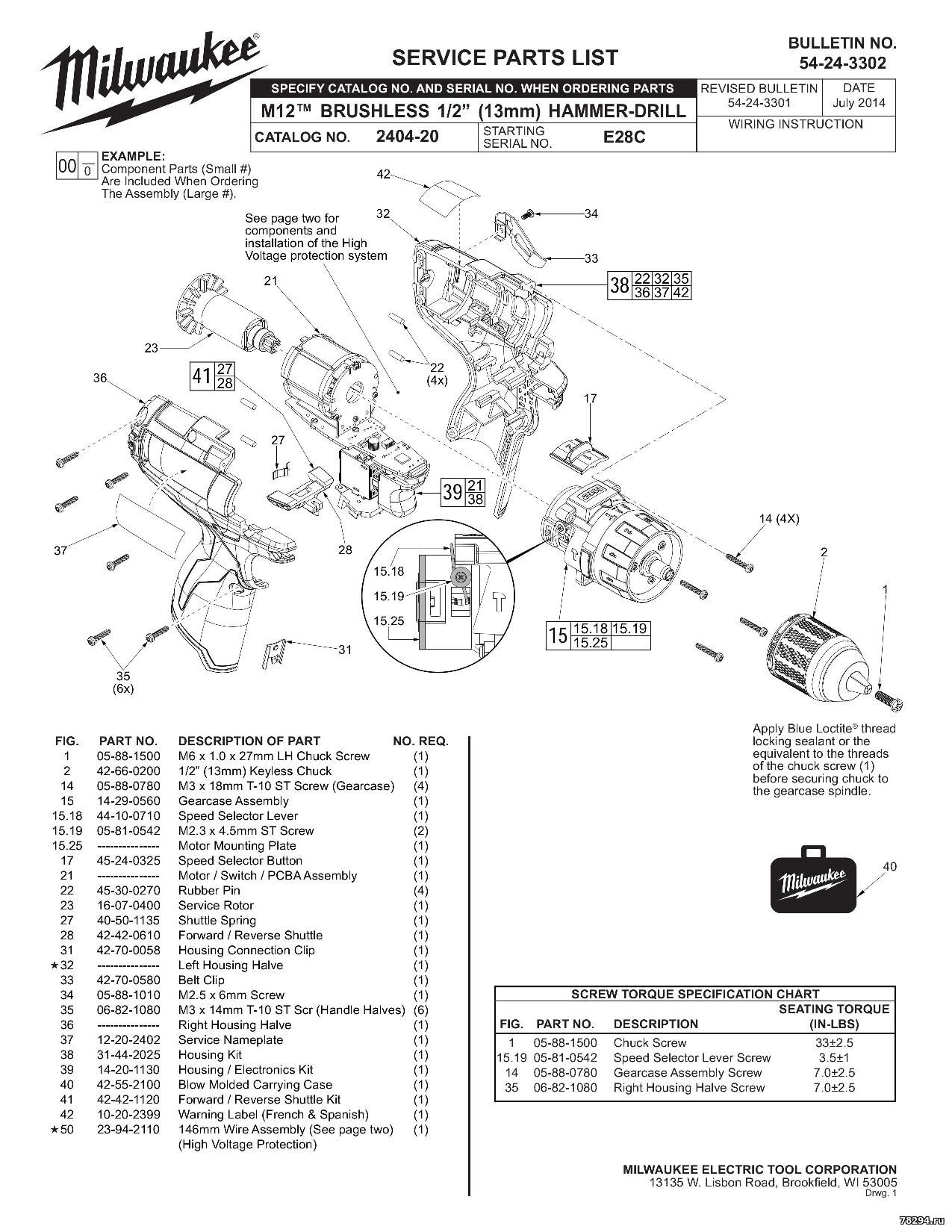

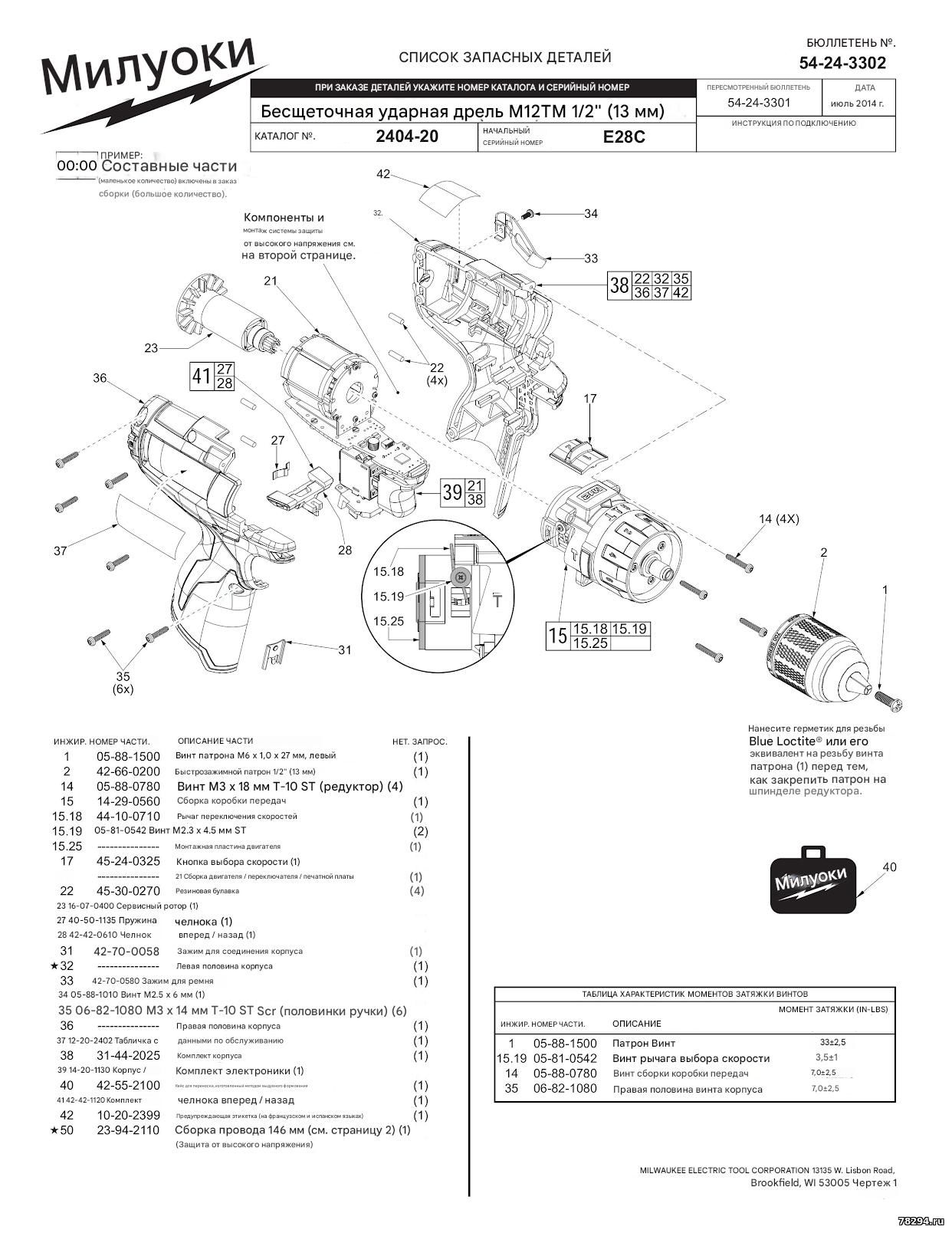

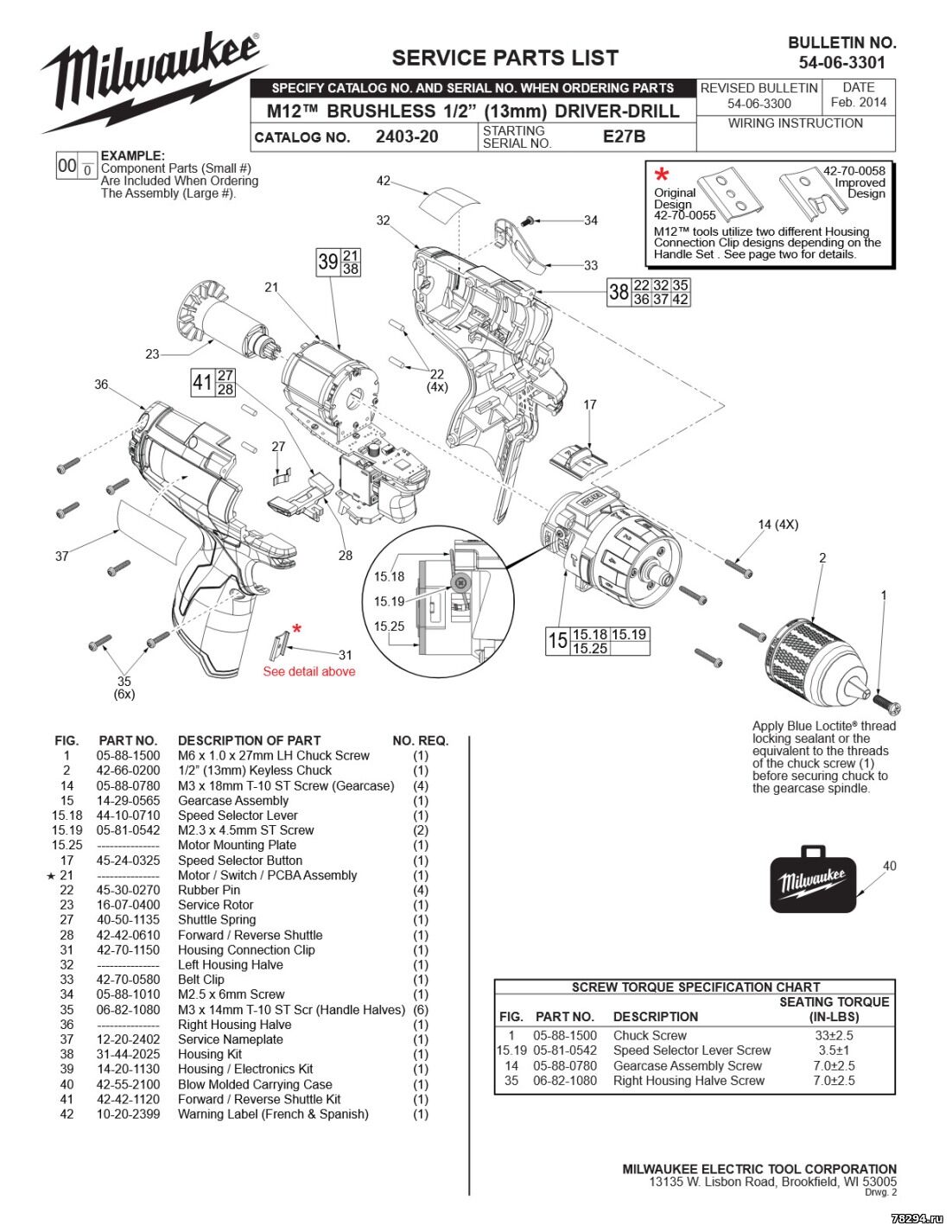

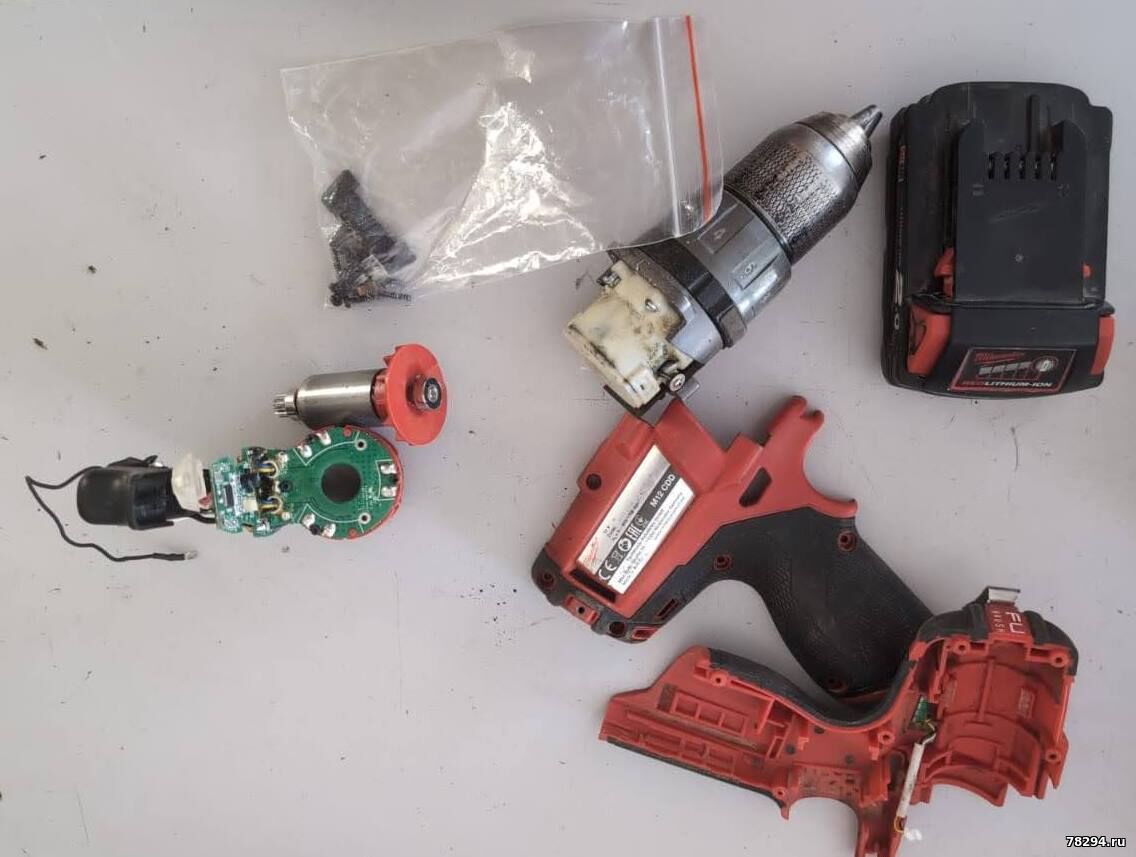

Запчасти

FIG. PART NO. DESCRIPTION OF PART NO. REQ.
1 05-88-1500 M6 x 1.0 x 27mm LH Chuck Screw (1)
2 42-66-0200 1/2” (13mm) Keyless Chuck (1)
14 05-88-0780 M3 x 18mm T-10 ST Screw (Gearcase) (4)
15 14-29-0560 Gearcase Assembly (1)
15.18 44-10-0710 Speed Selector Lever (1)
15.19 05-81-0542 M2.3 x 4.5mm ST Screw (2)
15.25 --------------- Motor Mounting Plate (1)
17 45-24-0325 Speed Selector Button (1)
21 --------------- Motor / Switch / PCBA Assembly (1)
22 45-30-0270 Rubber Pin (4)
23 16-07-0400 Service Rotor (1)
27 40-50-1135 Shuttle Spring (1)
28 42-42-0610 Forward / Reverse Shuttle (1)
31 42-70-0058 Housing Connection Clip (1)
32 --------------- Left Housing Halve (1)
33 42-70-0580 Belt Clip (1)
34 05-88-1010 M2.5 x 6mm Screw (1)
35 06-82-1080 M3 x 14mm T-10 ST Scr (Handle Halves) (6)
36 --------------- Right Housing Halve (1)
37 12-20-2402 Service Nameplate (1)
38 31-44-2025 Housing Kit (1)
39 14-20-1130 Housing / Electronics Kit (1)
40 42-55-2100 Blow Molded Carrying Case (1)
41 42-42-1120 Forward / Reverse Shuttle Kit (1)
42 10-20-2399 Warning Label (French & Spanish) (1)

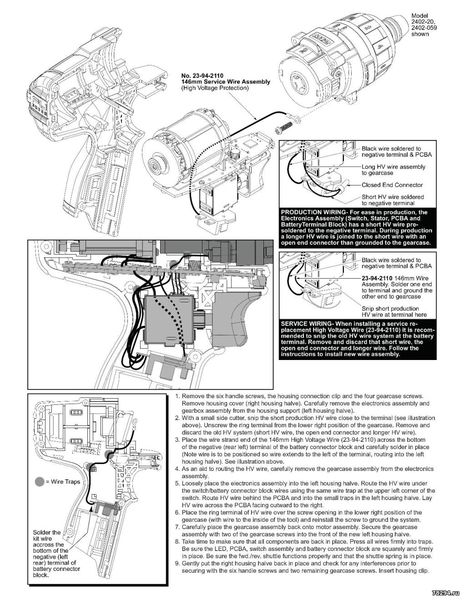

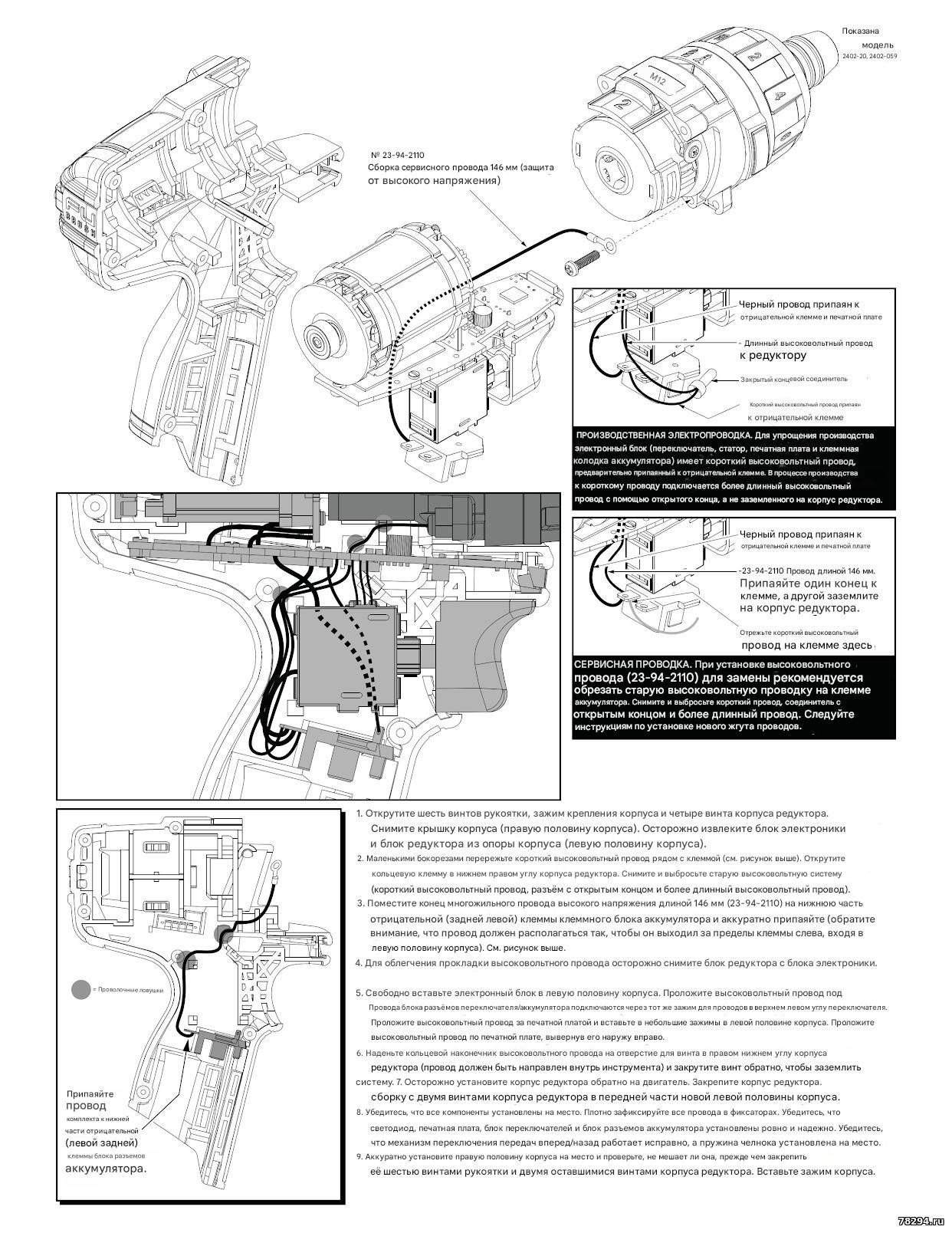

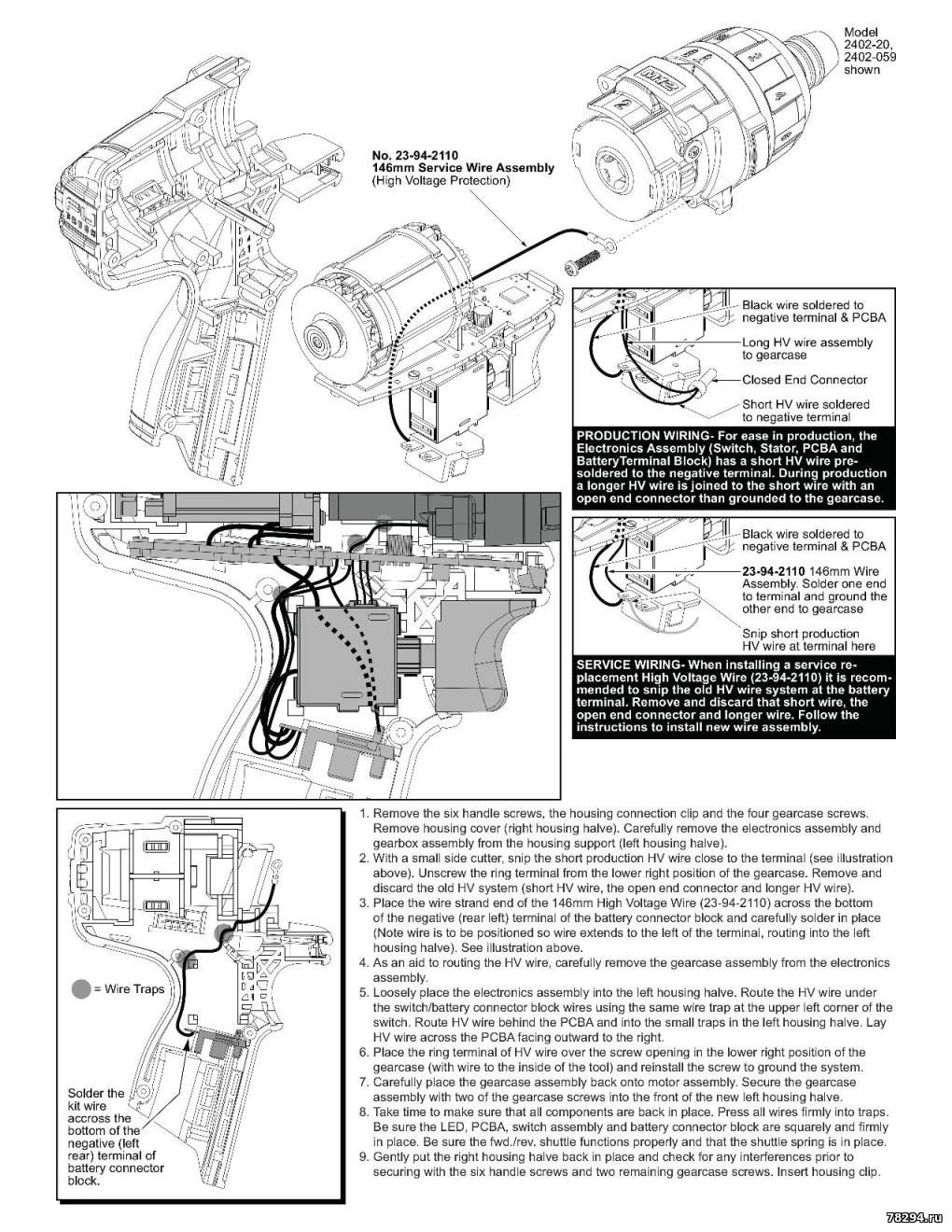

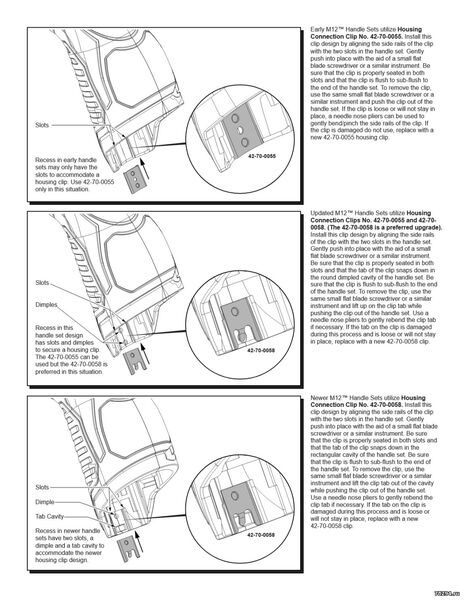

50 23-94-2110 146mm Wire Assembly (See page two) (1)
(High Voltage Protection)

Моменты затяжки:

SCREW TORQUE SPECIFICATION CHART
SEATING TORQUE
FIG. PART NO. DESCRIPTION (IN-LBS)
1 05-88-1500 Chuck Screw 33±2.5
15.19 05-81-0542 Speed Selector Lever Screw 3.5±1
14 05-88-0780 Gearcase Assembly Screw 7.0±2.5
35 06-82-1080 Right Housing Halve Screw 7.0±2.5
