Шуруповерт Milwaukee 2505-20 схема и ремонт
Anat78 Дата: Вторник, 29.04.2025, 10:48 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7595
  • Репутация:62±
Anat78

Шуруповерт Milwaukee 2505-20 схема и ремонт



инструкция: https://documents.milwaukeetool.com/58-14-2505d2.pdf

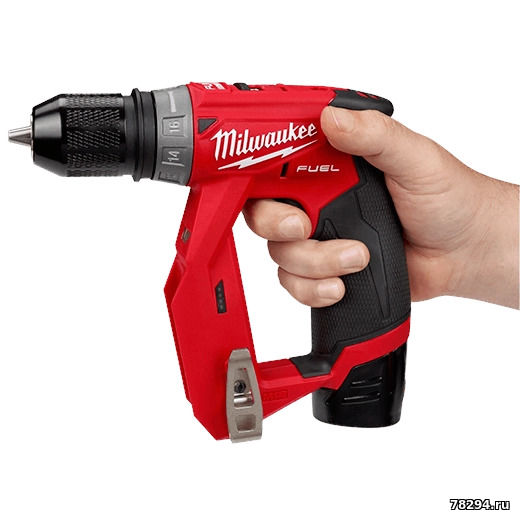

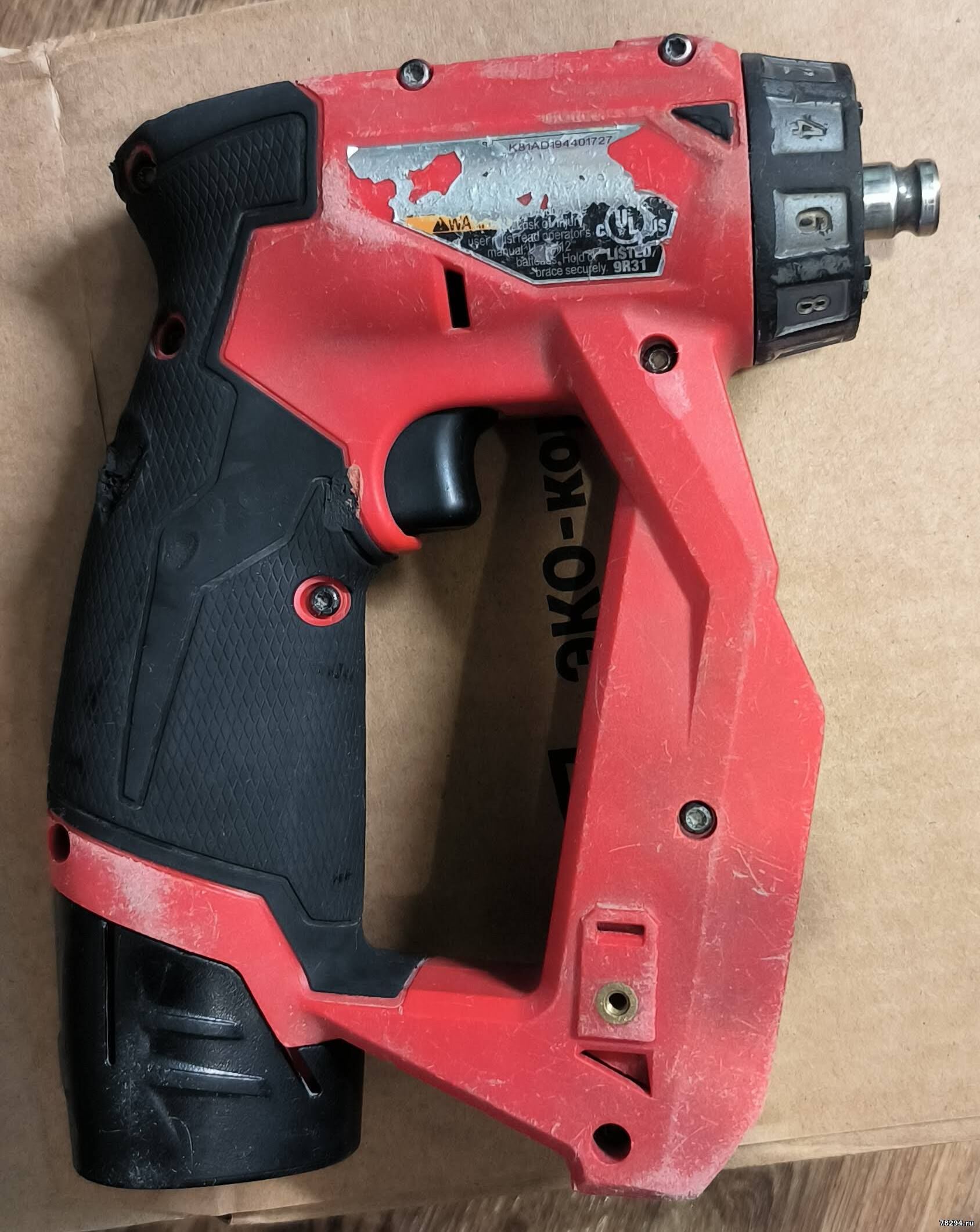

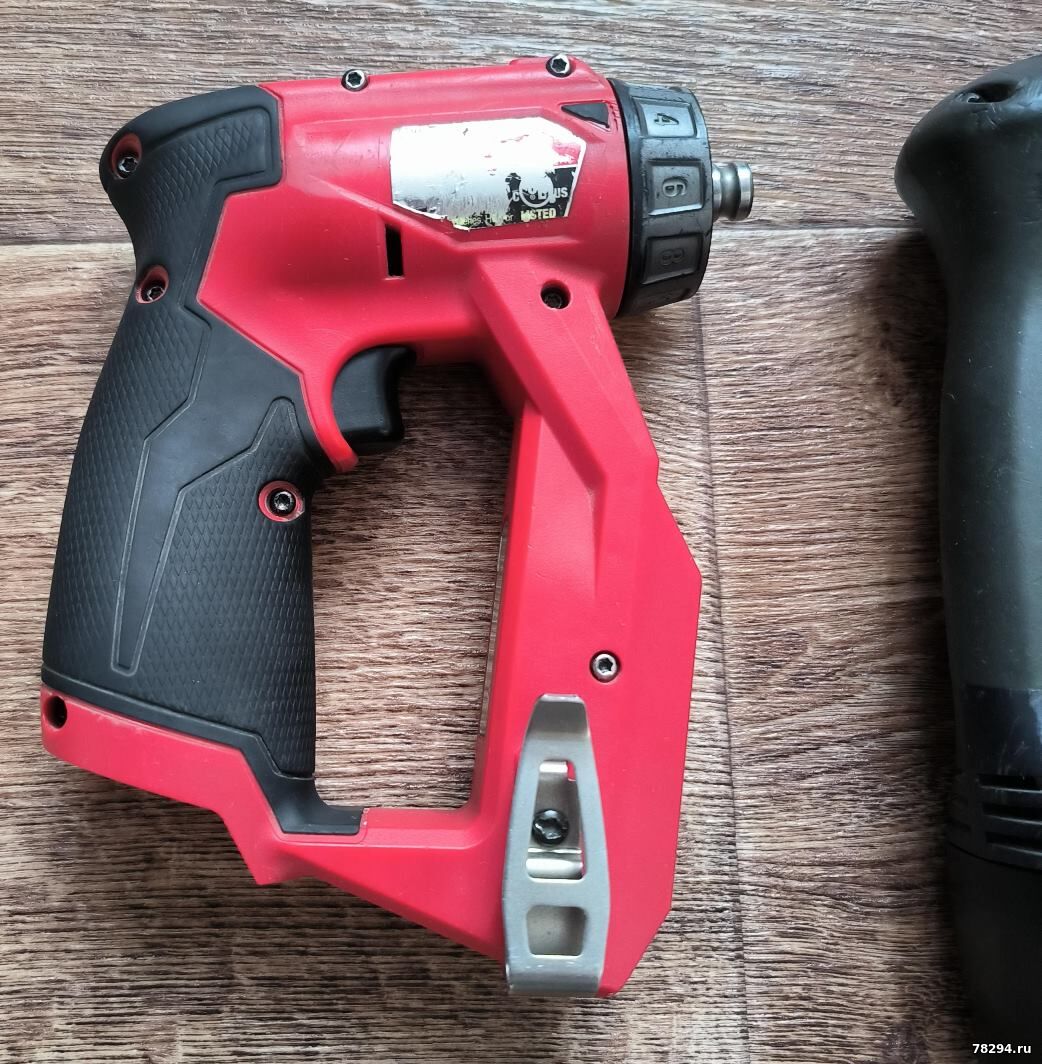

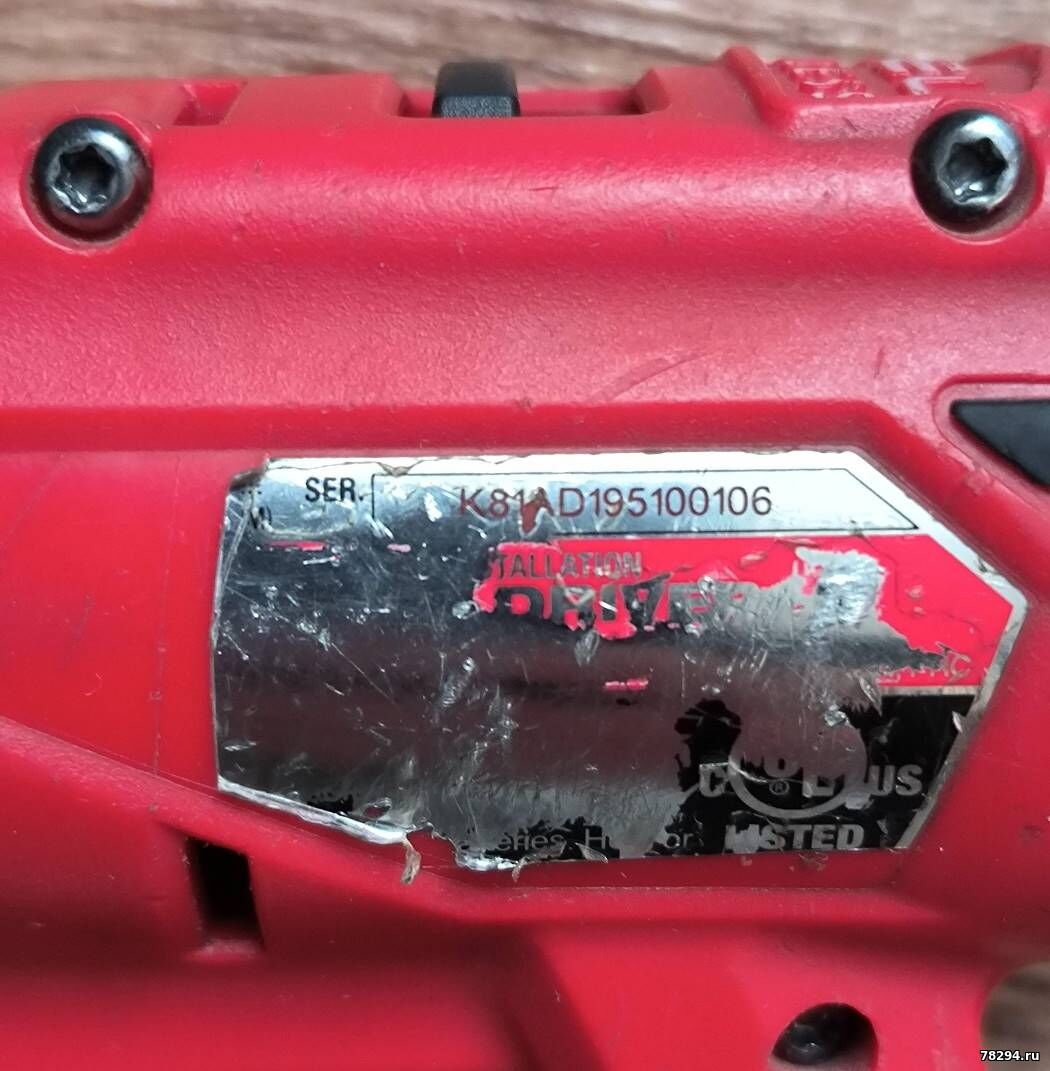

Безударная дрель-шуруповерт Milwaukee 2505-20

Количество скоростей работы - 2
Макс. число оборотов х.х., об/мин - 400/1600
Макс. крутящий момент, Н·м - 33
Тип патрона: шестигранный под биту / быстрозажимной 10 (мм)
Тип двигателя - бесщеточный
Масса [2505-20 без насадок] (кг): 0,73
Масса [2505-20 без насадок + акб 2,0ач] (кг): 0,91

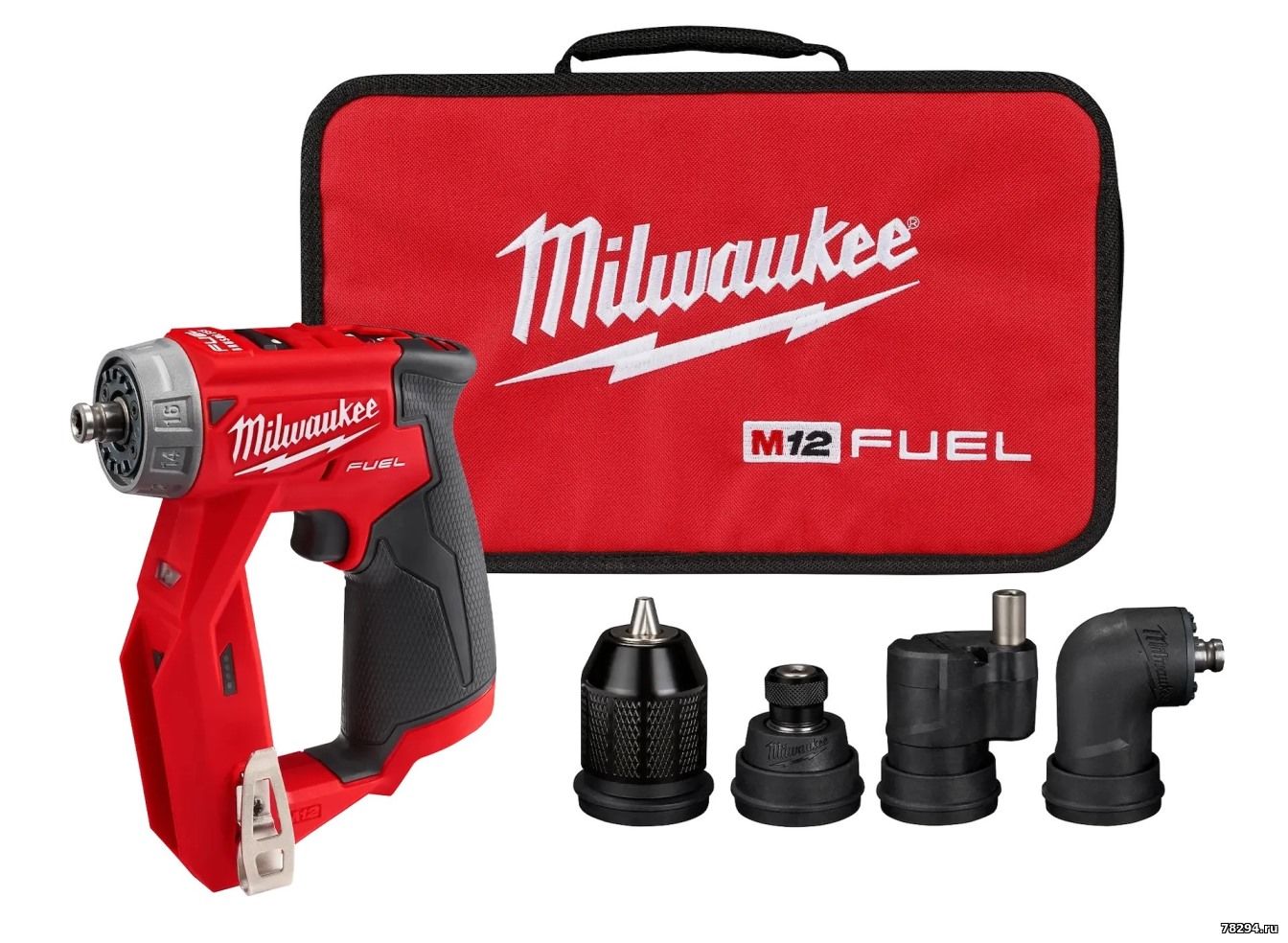

Что в комплекте:

"тушка" Milwaukee 2505-20
скоба поясная

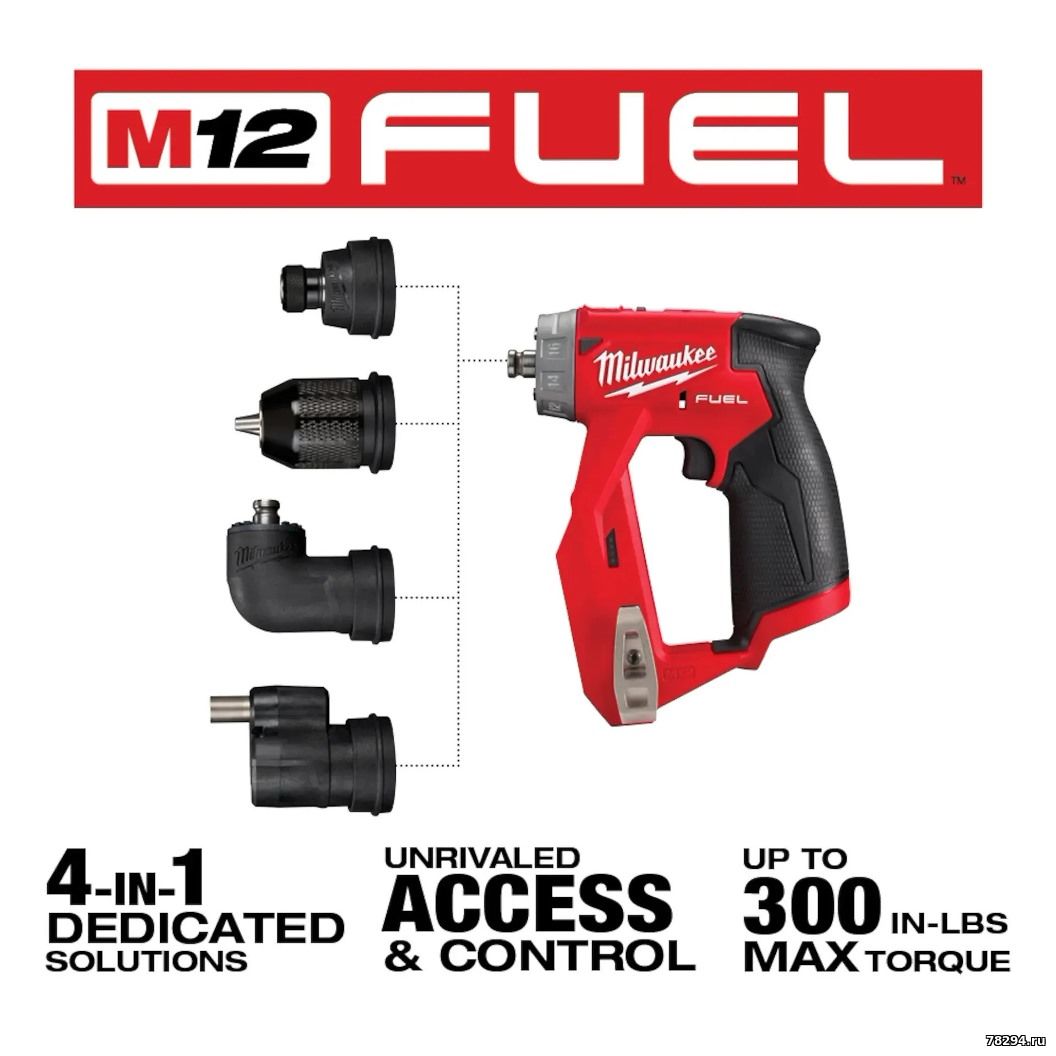

насадка №1: патрон быстрозажимной стандартный, диаметр макс. 10 (мм)
насадка №2: патрон шестигранный под биту
насадка №3: патрон со смещением оси вращения шестигранный под биту
насадка №4: патрон угловой 90гр. шестигранный под биту с возможностью установки на него насадок 1,2,3.
мягкий кейс - сумка
инструкция на английском языке

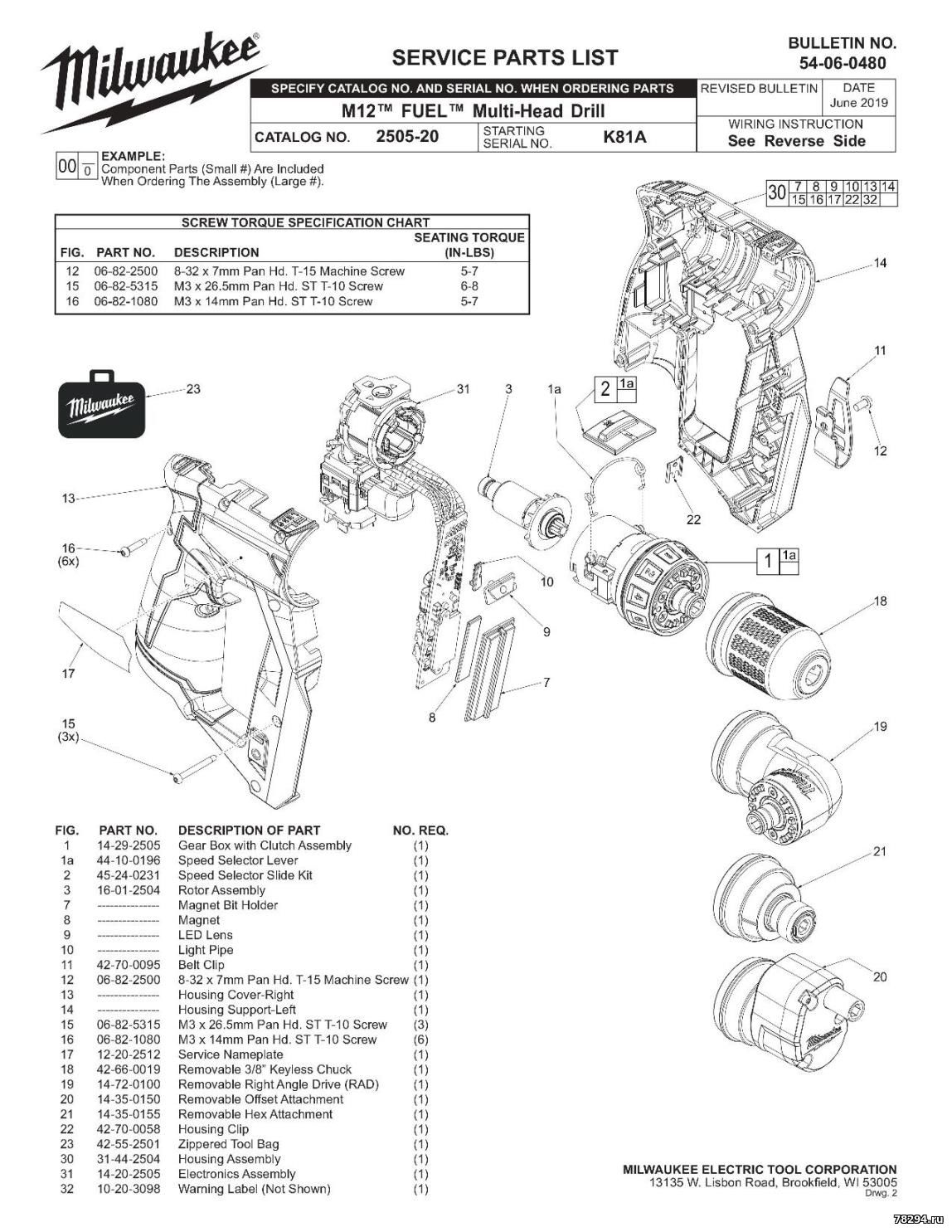

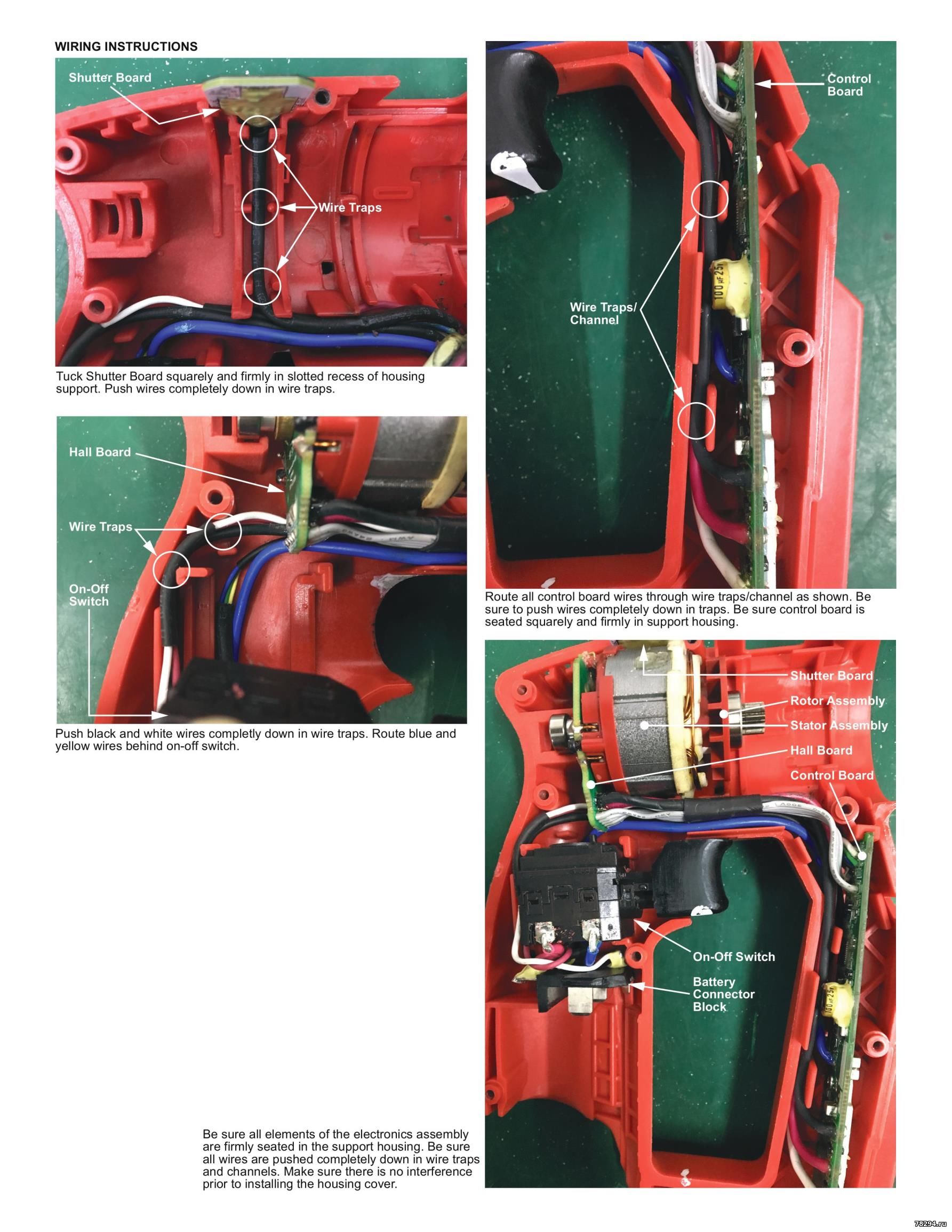

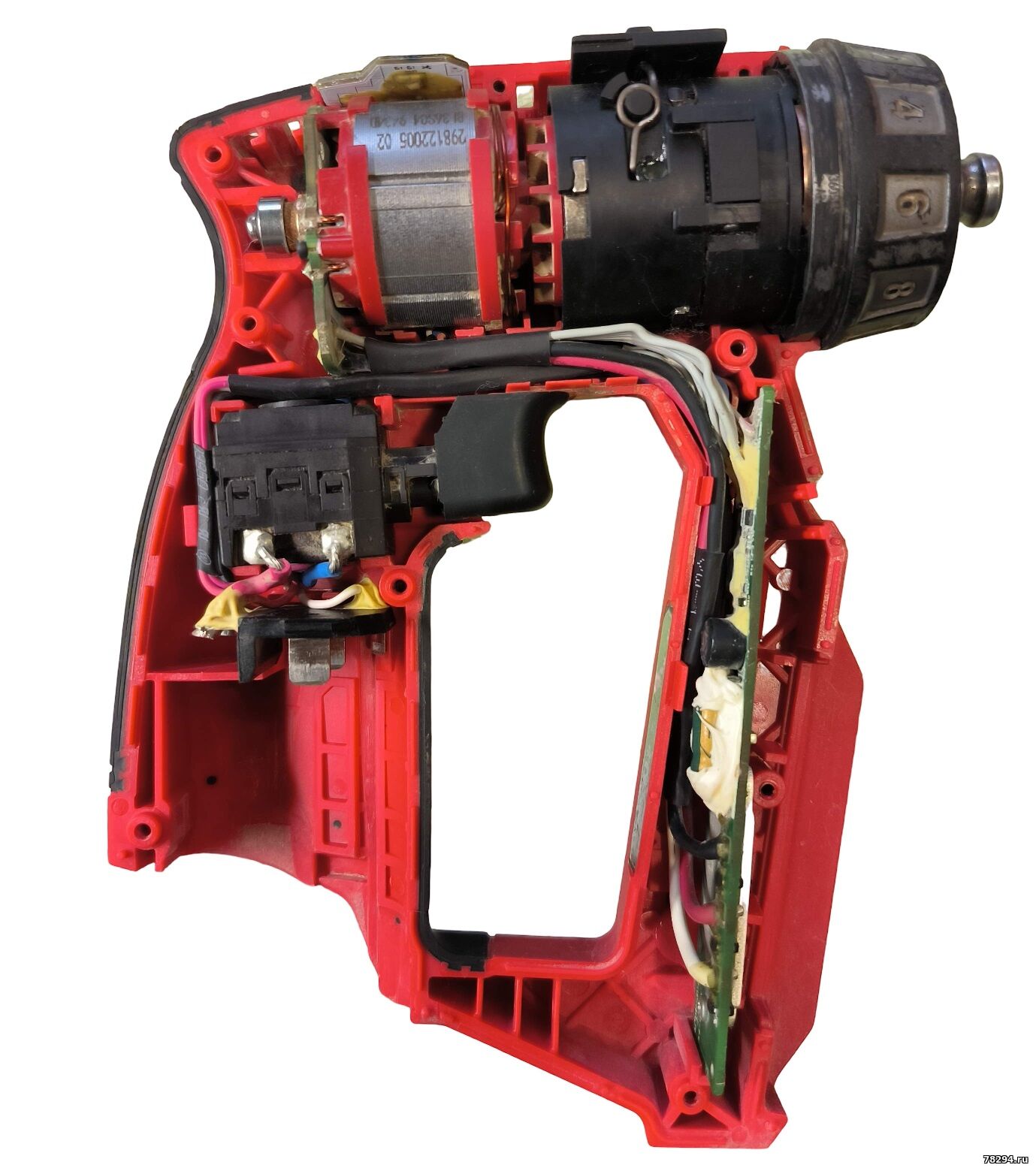

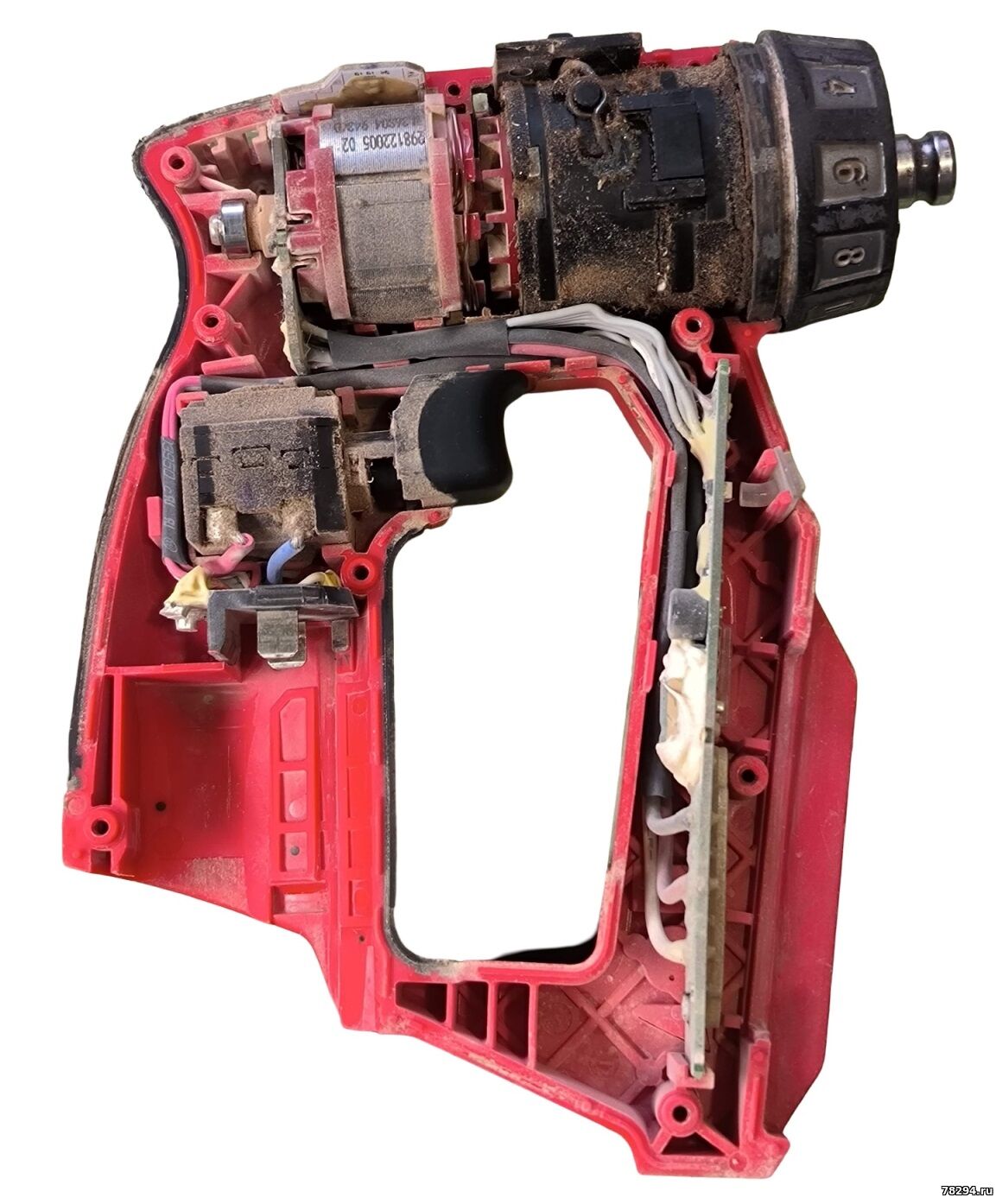

Схема 2505-20 М12:





SCREW TORQUE SPECIFICATION CHART
SEATING TORQUE
FIG. PART NO. DESCRIPTION (IN-LBS)
12 06-82-2500 8-32 x 7mm Pan Hd. T-15 Machine Screw 5-7
15 06-82-5315 M3 x 26.5mm Pan Hd. ST T-10 Screw 6-8
16 06-82-1080 M3 x 14mm Pan Hd. ST T-10 Screw 5-7

FIG. PART NO. DESCRIPTION OF PART NO. REQ.
1 14-29-2505 Gear Box with Clutch Assembly (1)
1a 44-10-0196 Speed Selector Lever (1)
2 45-24-0231 Speed Selector Slide Kit (1)
3 16-01-2504 Rotor Assembly (1)
7 --------------- Magnet Bit Holder (1)
8 --------------- Magnet (1)
9 --------------- LED Lens (1)
10 --------------- Light Pipe (1)
11 42-70-0095 Belt Clip (1)
12 06-82-2500 8-32 x 7mm Pan Hd. T-15 Machine Screw (1)
13 --------------- Housing Cover-Right (1)
14 --------------- Housing Support-Left (1)
15 06-82-5315 M3 x 26.5mm Pan Hd. ST T-10 Screw (3)
16 06-82-1080 M3 x 14mm Pan Hd. ST T-10 Screw (6)
17 12-20-2512 Service Nameplate (1)
18 42-66-0019 Removable 3/8” Keyless Chuck (1)
19 14-72-0100 Removable Right Angle Drive (RAD) (1)
20 14-35-0150 Removable Offset Attachment (1)
21 14-35-0155 Removable Hex Attachment (1)
22 42-70-0058 Housing Clip (1)
23 42-55-2501 Zippered Tool Bag (1)
30 31-44-2504 Housing Assembly (1)
31 14-20-2505 Electronics Assembly (1)
32 10-20-3098 Warning Label (Not Shown) (1)
