Винтоверт Milwaukee 2553-20 ремонт и схема

Импульсный шуруповерт Milwaukee 2553-20 (винтоверт / импакт)

Серия / напряжение: M12 / 12v
Количество скоростей работы - 4
Макс. число оборотов х.х., об/мин - 1300/2400/3300/0-3300
Макс. крутящий момент, Н·м - 146
Тип патрона - шестигранный под биту
Тип двигателя - бесщеточный

Масса [2553-20] (кг): 0,81
Масса [2553-20 + акб 2,0ач] (кг): 0,99

Инструкция: https://documents.milwaukeetool.com/58-14-2553d3.pdf

схема:

FIG. PART NO. DESCRIPTION OF PART NO. REQ.
1 31-12-0053 Rubber Cap (1)
2 34-60-0725 Retaining Ring (1)
3 45-88-1880 Washer (1)
4 40-50-1470 Spring (1)
5 45-22-2643 Sleeve (1)
6 40-50-0012 Anvil Spring (1)
7 34-60-0002 Retaining Ring (1)
8 28-50-2557 Front Gear Case (1)
9 45-88-2135 Nylon Ring (1)
10 02-02-0170 3.5mm Steel Ball (1)
11 42-06-2553 Anvil (1)
16 02-02-0180 3/16" Steel Ball (2)
22 34-40-0303 O-Ring (1)
34 06-82-6351 M3 x 16mm Pan Hd. ST T-10 Screw (7)
35 --------------- Housing Cover - Right Housing (1)
37 45-24-2553 Forward/Reverse Shuttle (1)
38 23-28-0012 Light Pipe (1)
39 --------------- Housing Support - Left Housing (1)
40 42-70-0058 Housing Clip (1)
41 --------------- Belt Clip (1)
42 05-88-1015 M2.5 x 6mm Pan Hd. Phillips Mach. Sc (1)
44 14-30-2557 Impacting Assembly with Ring Gear (1)
45 14-20-2553 Electronics Assembly (1)

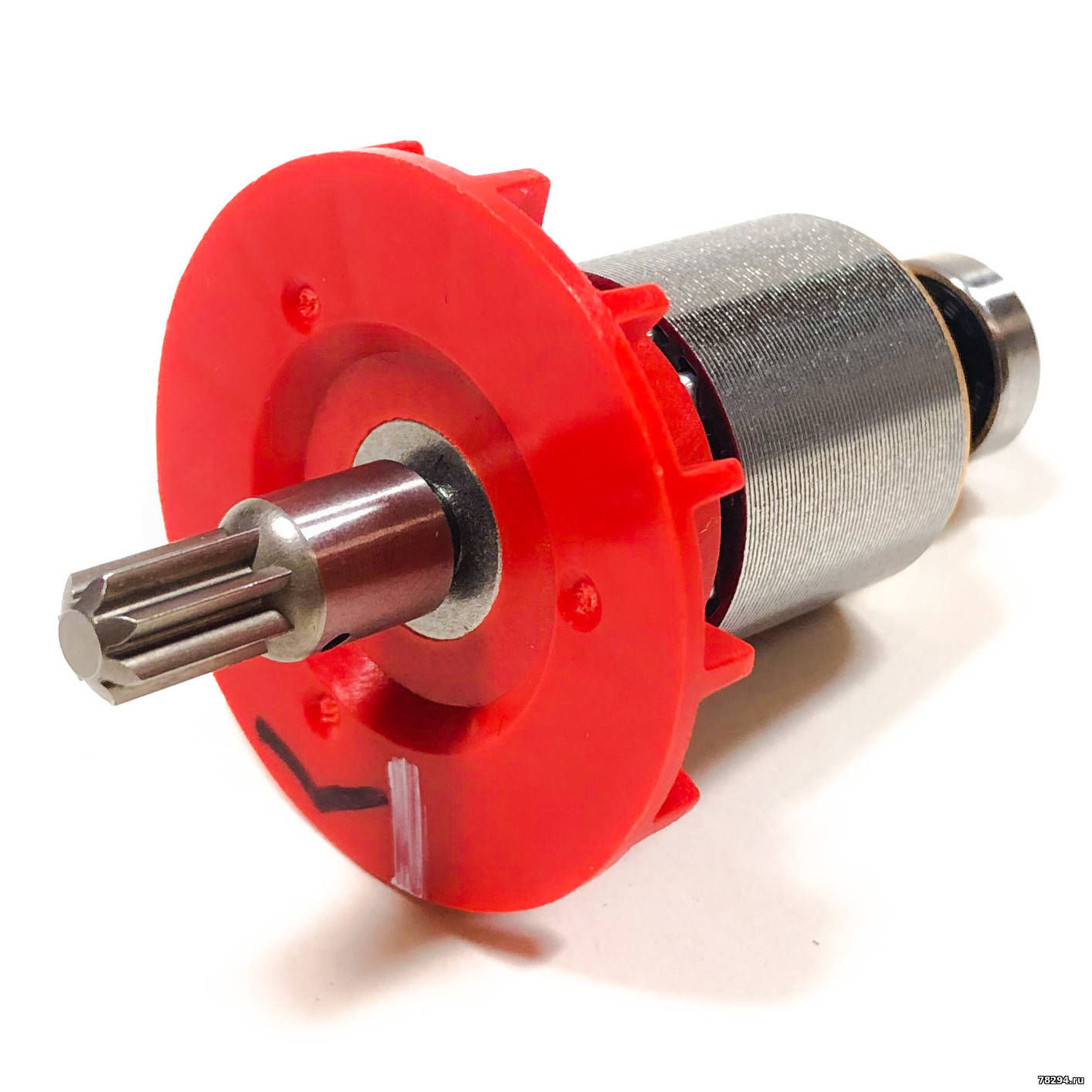

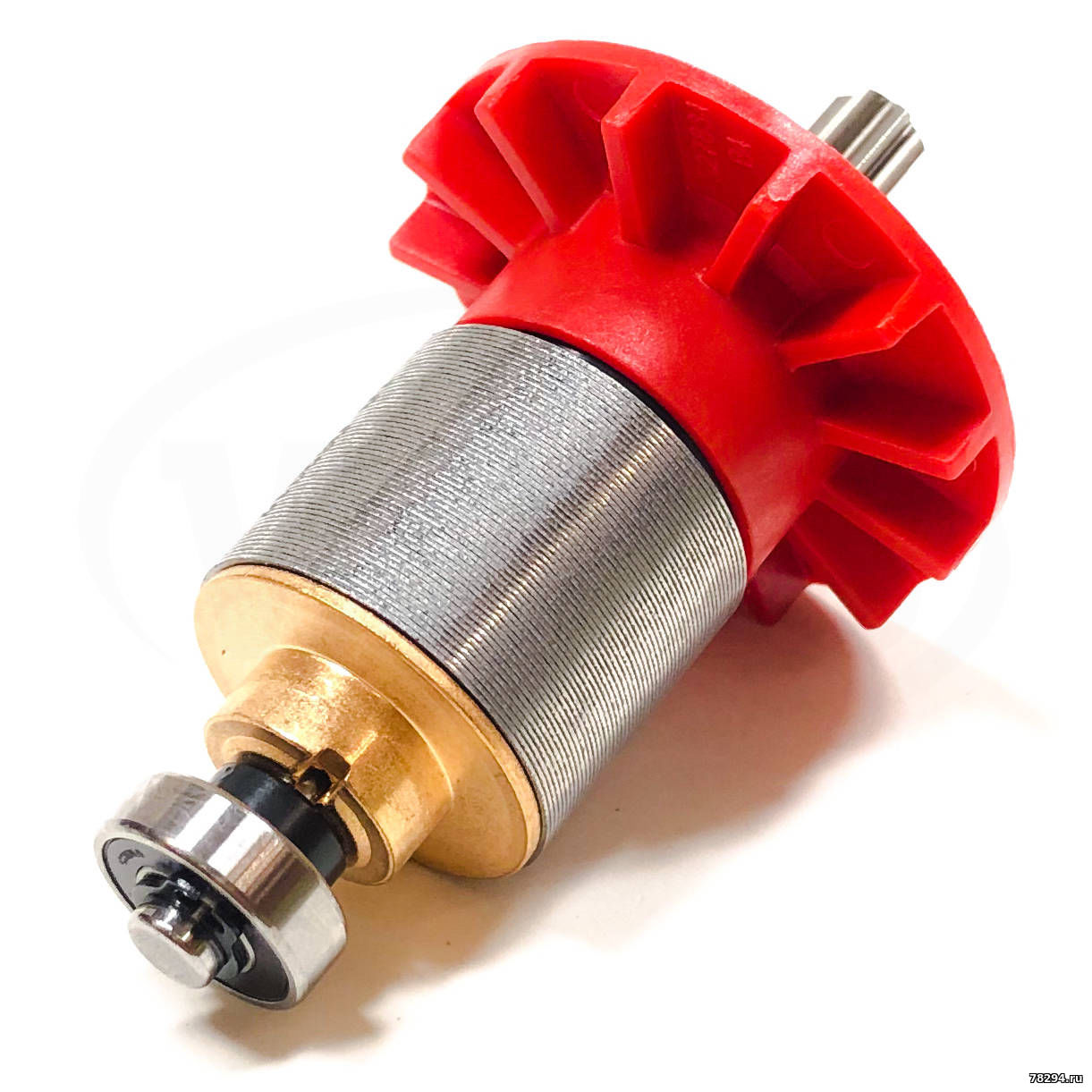

46 16-01-1045 Rotor Assembly (1)
47 31-44-2553 Housing Kit (1)
48 42-70-0495 Belt Clip Kit (1)
49 44-66-0872 End Cap Assembly with Bearing (1)
50 14-30-2501 Gear Case Assembly (1)
60 12-20-2553 Service Nameplate (1)
61 10-20-2553 Spanish/French Warning Label (1)
62 42-55-2553 Blow Molded Carrying Case (1)
63 49-16-2553 Rubber Boot (Optional, Accessory) (1)

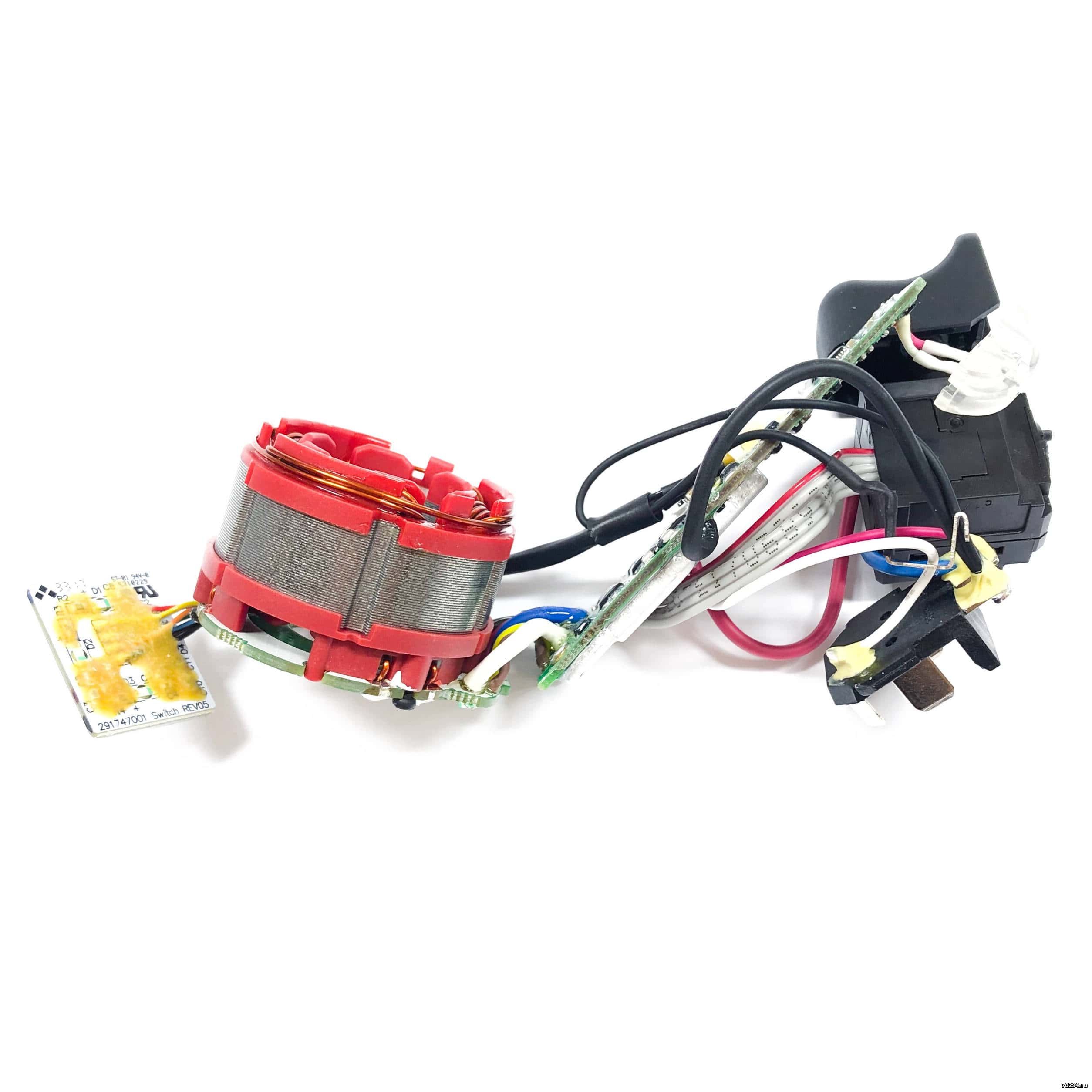

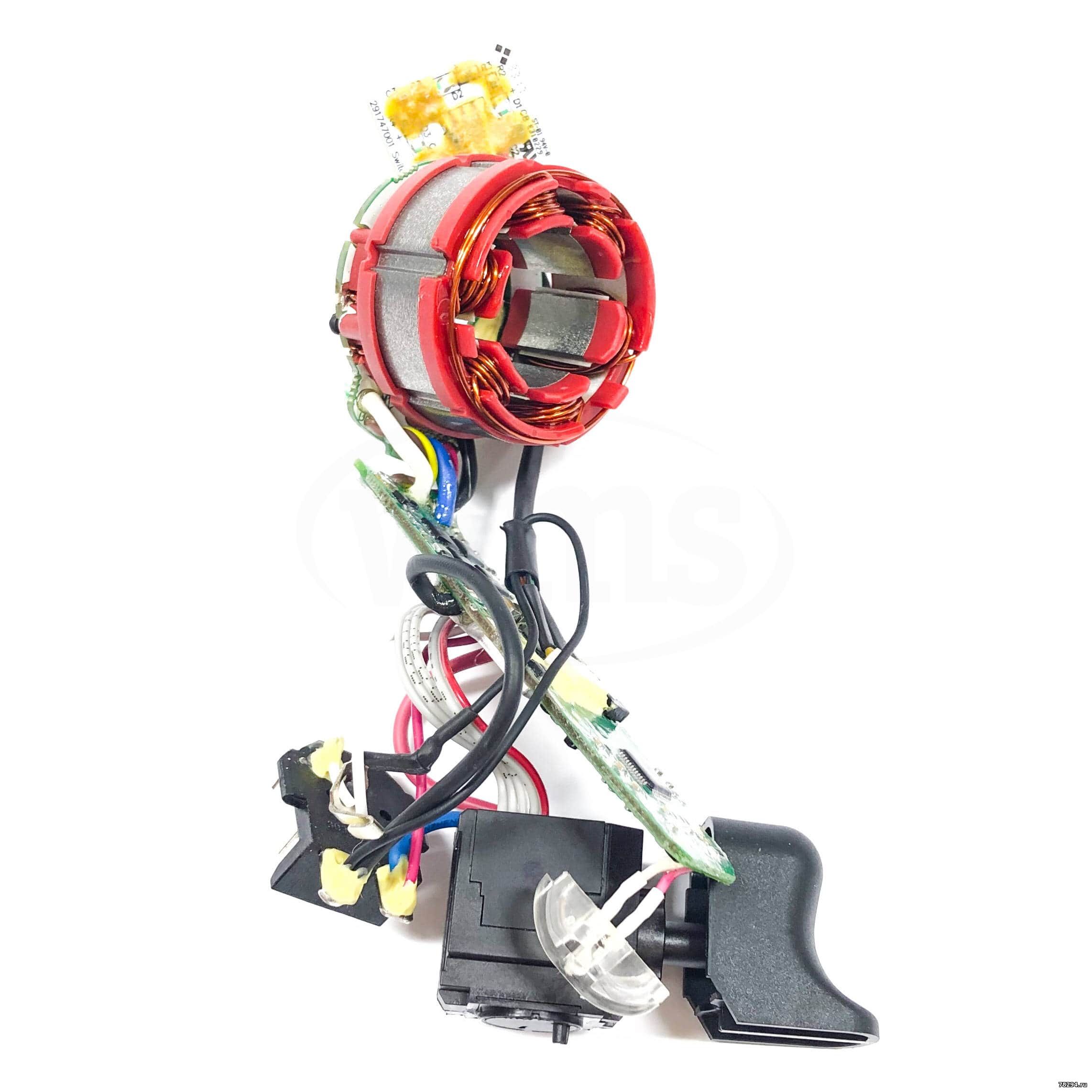

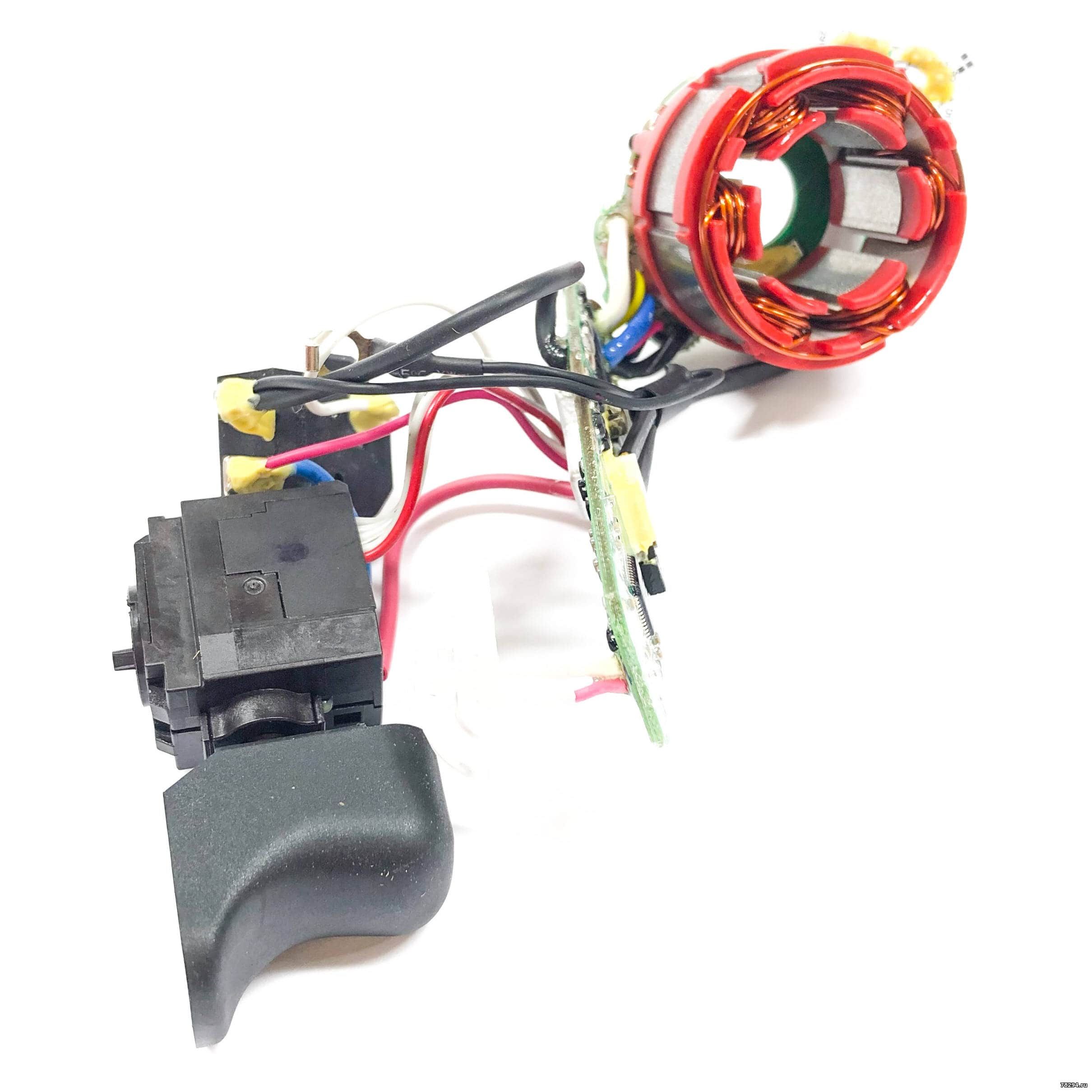

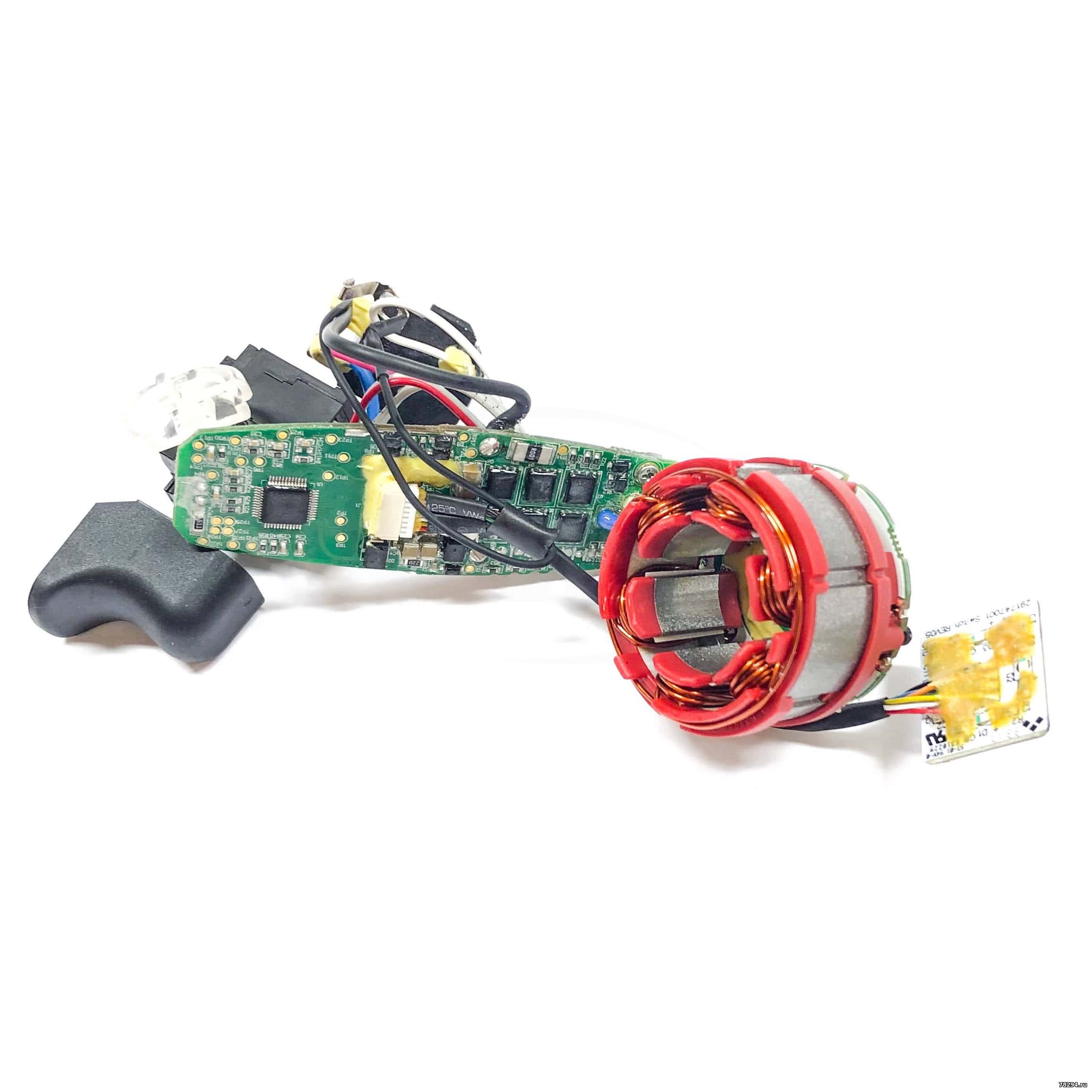

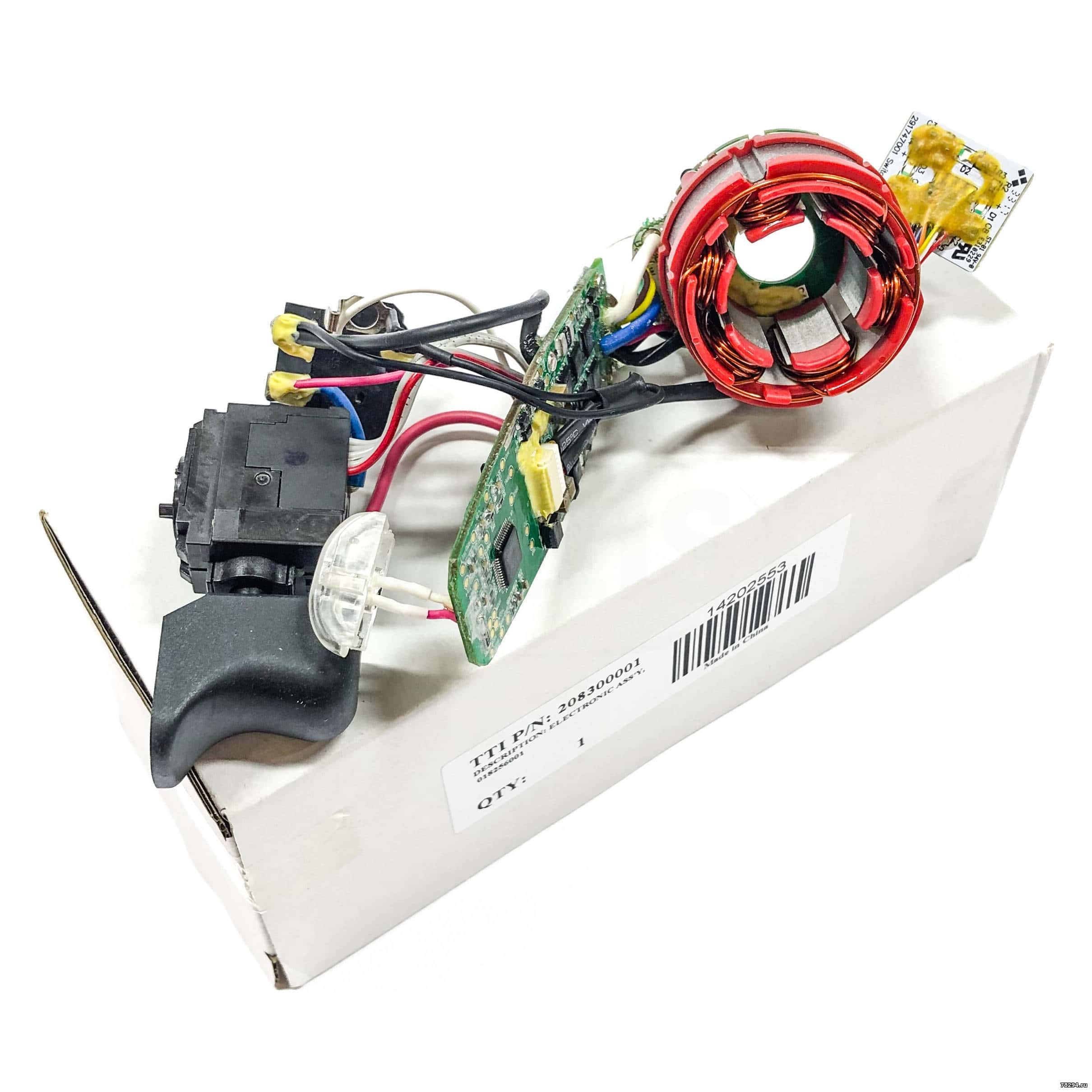

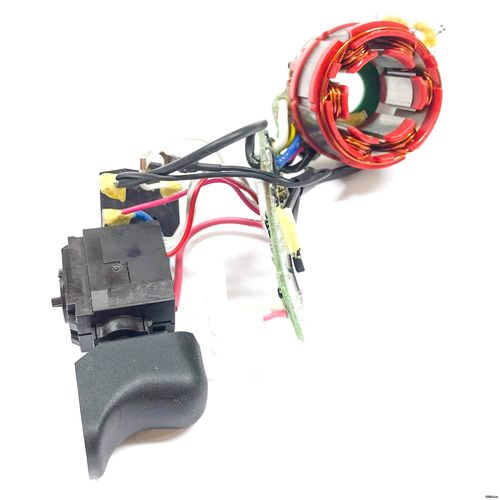

Milwaukee 14-20-2553 Switch & Electronics Assembly:
