Форум » Электроинструмент » Разборка, ресмонт и обзоры электроинструментов » Milwaukee » Винтоверт Milwaukee M18 2760-20 схема (M18 FQID)
Винтоверт Milwaukee M18 2760-20 схема
Anat78 Дата: Среда, 22.03.2023, 16:54 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Винтоверт Milwaukee M18 2760-20 схема и ремонт M18 FQID







Характеристики:



  • M18 FUEL™ SURGE™ ¼″ Hex гидравлический импульсный винтоверт является бесшумным решением для крепления
  • FLUID-DRIVE™ жидкость содержащаяся в редукторе снижает контакт металла об металл, обеспечивая тихую работу, плавную производительность и повышенную прочность в отличии от других импульсных инструментов
  • Обеспечивается производительность аналогичная стандартным бесщеточным импульсным винтовертам при креплении дерева
  • POWERSTATE™ бесщеточный двигатель обеспечивает от 0 - 3000 об/мин с поддержанием постоянной мощности для быстрого закручивания шурупов
  • Интеллектуальная система REDLINK PLUS™ обеспечивает передовую цифровую защиту от перегрузки для инструмента и аккумулятора и уникально повышает производительность инструмента под нагрузкой
  • Milwaukee® DRIVE CONTROL™ позволяет пользователю выбирать между четырьмя различными настройками скорости и крутящего момента для максимального расширения области применения
  • Режим для кровельных саморезов разработан для исключения соскальзывания самореза при засверливании и исключения повреждения самореза при нагрузке
  • Аккумуляторы REDLITHIUM™ обладают превосходной конструкцией корпуса, электроникой и безупречной производительностью, что позволяет увеличить время работы и срок службы
  • Индивидуальный контроль каждой ячейки оптимизирует время работы и увеличивает срок службы аккумулятора
  • ¼″ Hex хвостовик позволяет быстро и легко менять аксессуары
  • Встроенный указатель уровня заряда и светодиодная подсветка рабочей зоны


Инструкция https://documents.milwaukeetool.com/58-14-0058d3.pdf

Принесли в ремонт именно модификацию H16B - сильно упал удар винтоверта, вытекло масло через винт - заправил
Схема:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.03.2023, 08:46 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Предыдущая модель сборки H16A схема:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 06.09.2023, 10:37 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Принесли в ремонт Винтовкой Milwaukee M18 2760-20
пропал удар
Замена гидромуфты №56

Тестирование после ремонта:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.12.2023, 10:56 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

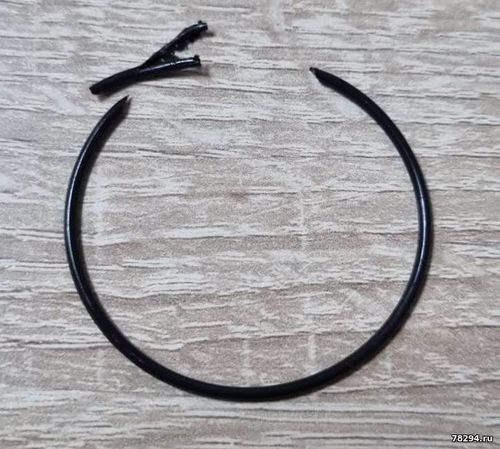

Достаточна частая поломка у этого винтоверта прямо с завода - неправильно установленное резиновое кольцо срезает и все вытекает





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
