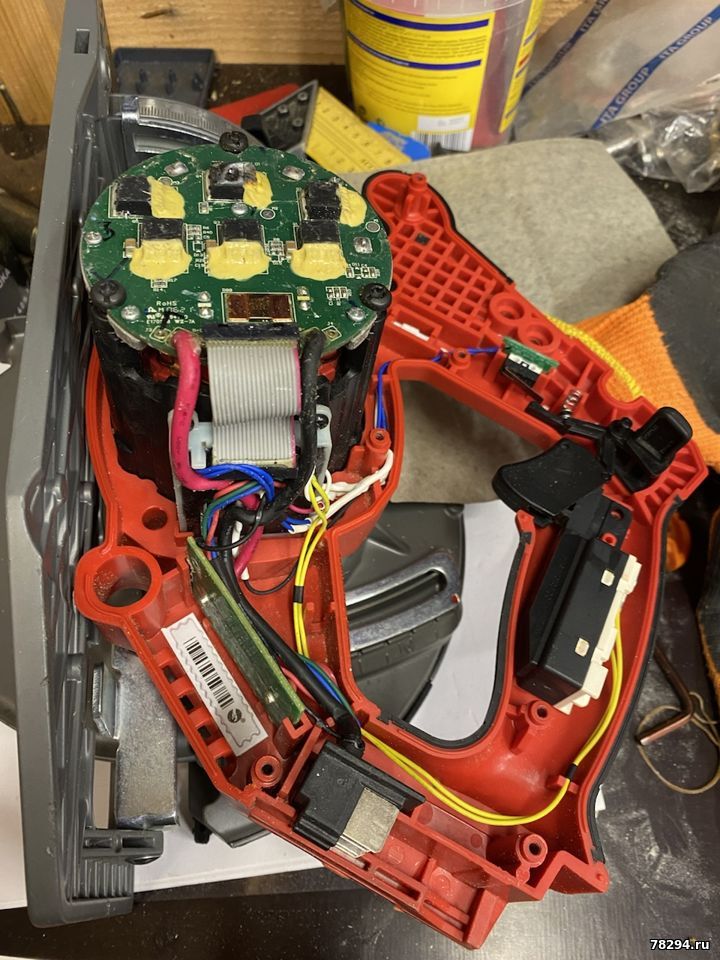

Пила дисковая Milwaukee 2732-20 схема
Инструкция: https://documents.milwaukeetool.com/58-14-2563d1.pdf
Максимальная глубина пропила с родным диском (мм): 65;
Максимальный диаметр диска (inch///мм): 7-1/4"///184мм;
Диаметр посадочного отверстия диска (inch///мм): 5/8"///16;
Скорость вращения диска на х.х. (об/мин): 5800;
Максимальный угол наклона диска относительно подошвы (гр): 50;
Тип двигателя: бесщеточный;
Тип акб: Li-ion;
Подсветка: есть;
Подошва: литая;
Вес "тушки" с родным диском (гр): 4110.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.12.2022, 13:58 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6402
- Репутация:50±
|
Схема:
СБОРКА ВТОРИЧНОГО ВАЛА В СБОРЕ (85)В ВЕРХНИЙ ЗАЩИТНИК КОРОБКИ ПЕРЕДАЧ В СБОРЕ (33)Во избежание повреждения войлочного уплотнения (30) рекомендуется временно снять войлочное уплотнение до завершения шагов 1 и 2.1. Двумя руками сожмите стопорную пружину шпинделя (31).обратно на стопорную пластину шпинделя (32) мимо небольшого отверстия на пластине.2. Удерживая пружину одной рукой, быстро вставьте тонкий металлический инструмент в маленькое отверстие на пластине. Металлический инструмент должен захватывать всю пружину (все витки должны находиться за этим инструментом).Когда пружина блокировки шпинделя застрянет за небольшим отверстием на пластине блокировки шпинделя, наденьте войлочное уплотнение обратно на пластину блокировки шпинделя.Расположите войлочное уплотнение над соответствующей полостью в верхнем защитном редукторе (33).3. Вставьте открытый конец стопорной пластины шпинделя (32) в отверстие узла выходного вала (85) за шестерней, как показано на рисунке.4. Вставьте опорный вал узла вторичного вала вигольчатый подшипник верхнего кожуха редуктора в сборе. Осторожно покачивайте весь узел выходного вала, пока не сработает шестерня выходного вала.узел вала входит в зацепление с шестерней ротора (81) иузел выходного вала скользит на место.Прикрепите узел вторичного вала к узлу верхнего кожуха редуктора с помощью четырех винтов (18), не показанных. Рекомендуется чередовать затяжку винтов.5. Снимите тонкий металлический инструмент. Проверьте правильность работы механизма блокировки шпинделя. Поверните вал шпинделя и одновременно нажмите кнопку блокировки шпинделя (34). Фиксирующая пластина шпинделя должна попасть в одну из четырех шестерен, которые блокируют шпиндель. Механизм блокировки шпинделя должен быстро возвращаться при освобождении от зацепления в зубчатом блоке блокировки.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.12.2022, 13:59 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6402
- Репутация:50±
|
FIG.PART NO.DESCRIPTION OF PARTNO. REQ.
1 06-75-1012Blade Screw1
2 43-34-0795Outer Blade Flange1
5 05-78-1005M3.5 x 12mm Pan Hd. Phillips Machine Screw1
6 49-90-4001Dust Chute (Accessory)1
7 05-78-5316M4 x 14mm Pan Hd. Taptite T-20 Screw3
9 43-34-0790Inner Blade Flange1
11 34-60-0860Retaining Ring1
12 28-41-1001Lower Guard1
13 06-82-531410-24 x 1/2" Pan Hd. Tapt. T-25 Screw2
14 44-10-1008Lower Guard Lever1
15 40-50-0045Lower Guard Spring1
16 45-04-048510-32 x 13/16" Bumper Screw1
17 42-38-0222Rubber Bumper1
18 06-82-52856-32 x 1/2" Pan Hd. ST T-15 Screw13
19 31-15-6002LED Cover1
20 22-44-4140LED Assembly1
21 44-46-9001Retaining Plate1
22 45-14-0015Spindle Hub Sleeve1
27 06-75-58601/4-20 x 3/4" Hex Head Bolt1
29 44-60-0741Pivot Pin1
30 45-06-0720Felt Seal1
31 40-50-8046Spindle Lock Spring1
32 44-20-1001Spindle Lock1
33 28-14-7004Upper Guard Gear Case with Needle Bearing1
34 42-42-1030Spindle Lock Button1
35 06-10-0110M6 x 28mm Carriage Bolt1
36 45-88-1560Washer1
37 43-98-0705Bevel Adjustment Knob1
38 ---------------Shoe Assembly1
40 40-50-0650Rip Fence Spring1
41 43-98-0605Rip Fence Knob1
42 34-40-8001O-Ring1
46 05-74-1030M5 x 8mm Pan Hd. Taptite T-25 Screw2
51 22-56-0150Closed End Connector (See Wiring Diagram)1
52 23-94-2731High Voltage Wire Assy.(See Wiring Diagram)1
55 31-44-7002Handle/Housing Halve - Right1
56 23-66-5027On-OffSwitch1
57 42-42-0345Lock-OffButton1
58 40-50-1760Lock-OffButtonSpring1
59 34-40-4480O-Ring1
60 05-78-1010M3.5 x 12mm Pan Hd. T-10 Machine Screw4
61 31-44-6002Handle/Housing Halve - Left1
62 45-88-1515Washer1
63 45-08-0395Depth Shaft
64 44-10-0018Depth Lever1
65 06-82-74706 x 11/16" Pan Hd. Plastite T-15 Screw10
66 49-96-0600Hex Key1
67 43-74-0065Rafter Hook Bar1
68 44-60-0585Coil Pin2
69 45-22-1005Detent Sleeve1
70 40-50-0985Spring1
71 43-74-8001Rafter Hook Housing1
72 06-82-0052M6 x 32mm Pan Hd. PT T-25 Screw2
75 05-81-1195M3 x 8mm Pan Hd. ST T-10 Screw2
77 49-90-3001Dust Adapter (Standard Equipment)1
77 a49-90-3002Dust Adapter (Optional)1
80 14-20-7007Electronics Assembly1
81 16-01-7009Rotor Assembly1
82 14-38-7008Handle/Housing Kit1
83 14-34-7006Rafter Hook Assembly1
84 14-74-7005Shoe Assembly1
85 38-50-7003Output Shaft Assembly1
86 28-20-7002Upper Guard Cover Assembly1
87 12-20-8397Service Nameplate(Not Shown)1
88 10-20-2032Warning Label(Not Shown)1
89 49-22-2731Rip Fence (Not Shown)1
90 31-51-0137Bevel Scale1
91 31-51-0132Front Scale1
92 06-83-1600Set Screw1
93 42-55-2743Medium FUEL Contractor Bag1
94 06-81-0015M2.5 x 3.175 Phillips Screw4
