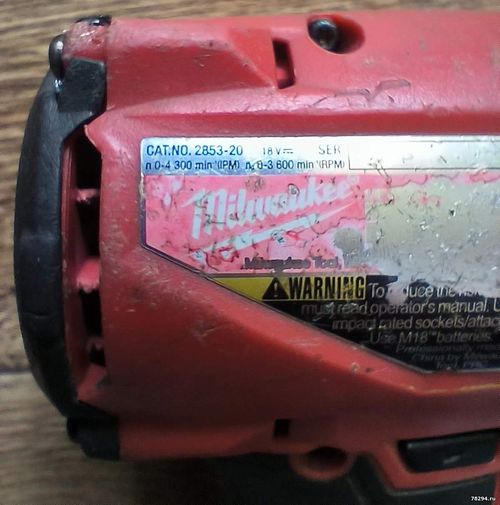

Винтоверт Milwaukee 2853-20 после утопления
Anat78 Дата: Понедельник, 14.12.2020, 16:28 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2865
  • Репутация:13±
Anat78

Винтоверт Milwaukee 2853-20 после утопления





Инструкция: https://documents.milwaukeetool.com/58-14-0202d1.pdf

Взрыв схема: https://documents.milwaukeetool.com/54-26-2890.pdf

  • Количество скоростей работы - 4
  • Макс. число оборотов х.х., об/мин - 1900/2800/3600/0-3600
  • Макс. крутящий момент, Н·м - 226
  • Тип двигателя - бесщеточный






Проложите провода светодиодов и заземляющий провод от печатной платы за переключателем и через каналы / ловушки проводов, как показано. Расположите светодиодный модуль прямо в полости левой половины корпуса. Установив светодиод на место, установите клемму заземления на втулку винта. Плотно и перпендикулярно вставьте переключатель в соответствующую полость левой половины корпуса.

Чтобы облегчить повторную сборку, при демонтаже инструмента обратите внимание на прокладку проводов и их положение в направляющих и ловителях. Проложите провода в ловушки для проводов и каналы, как показано на рисунке. Обязательно поместите провода в ловушки для проводов, убедившись в том, что при прокладке не происходит провисание проводов. Убедитесь, что компоненты электронного блока надежно и прямо установлены в соответствующей полости опоры ручки. Убедитесь, что при установке крышки ручки на опору ручки нет препятствий. Следите за защемлением проводов. Перед установкой аккумулятора проверьте правильность работы ползунков и быстрого набора.

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 14.12.2020, 16:45 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2865
  • Репутация:13±
Anat78

Все отмываем, перелачиваем, сушим, собираем обратно
