Циркулярная пила Milwaukee 2730-20
Anat78 Дата: Четверг, 03.12.2020, 22:41 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5739
  • Репутация:41±
Anat78

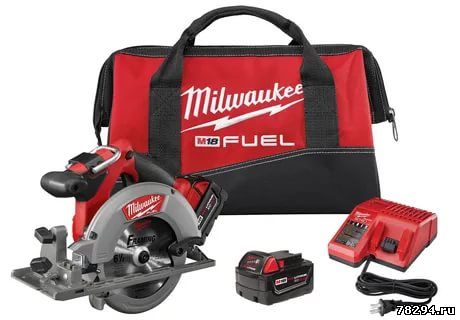

Циркулярная пила Milwaukee 2730-20

Питание -18 вольт
Максимальная глубина пропила с родным диском (мм): 55;
Максимальный диаметр диска (inch///мм): 6-1/2"///165;
Диаметр посадочного отверстия диска (inch///мм): 5/8"///16;
Скорость вращения диска на х.х. (об/мин): 5000;
Максимальный угол наклона диска относительно подошвы (гр): 50;
Тип двигателя: бесщеточный;
Тип акб: Li-ion;
Подсветка: есть;
Подошва: литая;
Вес "тушки" с родным диском (гр): 3165.

Инструкция Milwaukee 2730-20 https://www.manualslib.com/products/Milwaukee-2730-20-3952139.html



Сервисная схема: https://documents.milwaukeetool.com/54-40-2650.pdf

Схема:



Выключатель:





статор с платой управления, код запчасти 23-58-7110
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
san4es67smol Дата: Четверг, 03.12.2020, 22:41 | Сообщение # 2

Пользователи

san4es67smol

Рядовой

  • Сообщений:5
  • Репутация:0±

 Приветствую всех. Добрые и умные люди!!! Прошу помощи!
Извините, но не могу создать тему, поэтому напишу здесь.

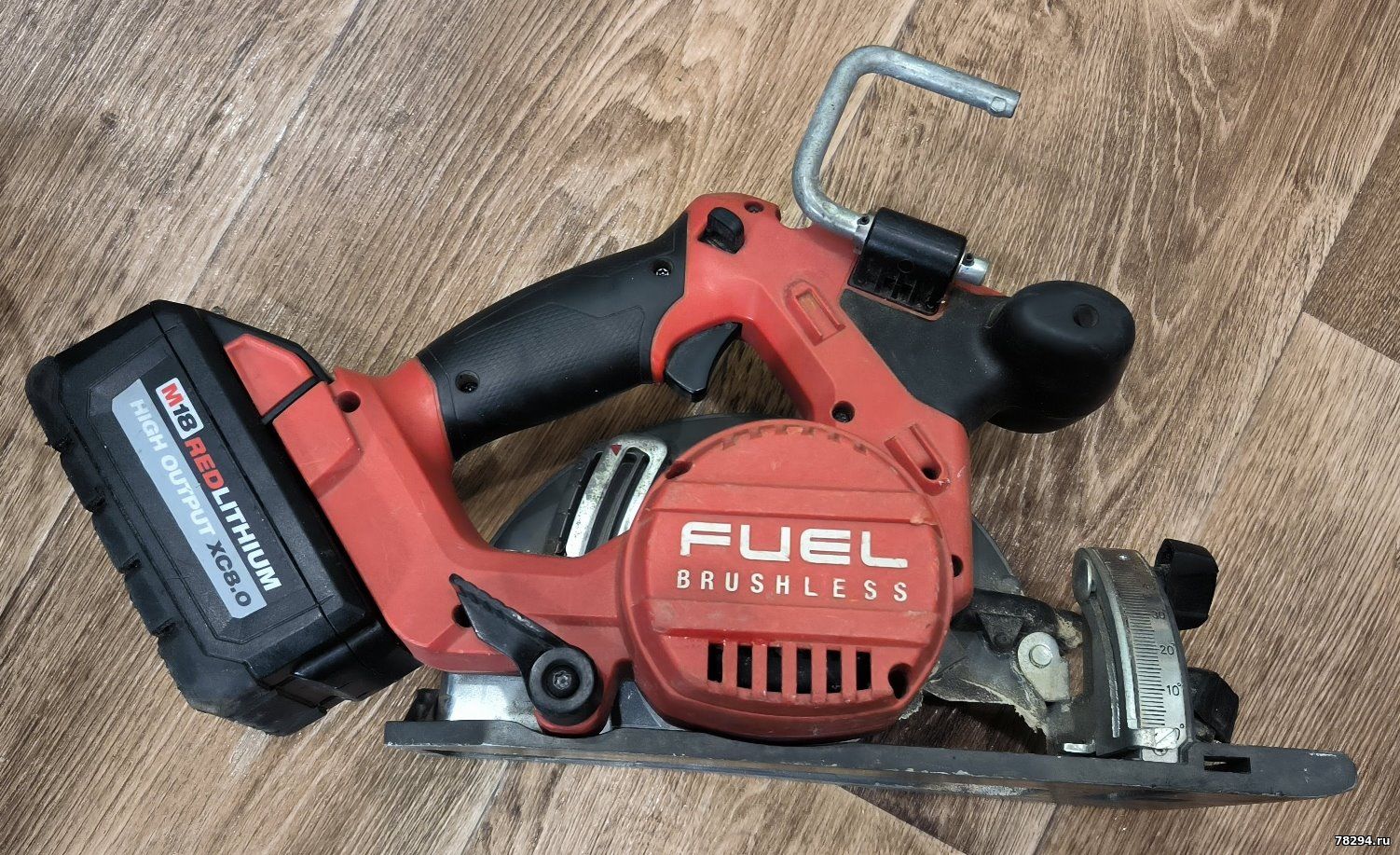

Есть пила Milwaukee 2730-20. Куплена на E-BAY. Состояние отличное. Пилит хорошо.
Но проблема в том, что она при продолжительной работе отключается.
Если что-то коротенькое пилить, то проблем нет. А 25 доску например распустить вдоль - вот тут то проблема и вылезает.
Начинаешь ей пилить и она исправно пилит, но проходит пол минуты и она останавливается и потом минуты две не включается или подхватывает и сбрасывает обороты то-есть происходит рывок при нажатии курка.
Можно её обмануть - вынув батарею нажать курок и вставить в этот момент батарею - и она начинает работать, но через пару секунд останавливается.
Такое ощущение, что у неё это всё происходит, как только она немного нагреется, ну в смысле двигатель, как будто термодатчик её отключает.
Отдавал её отцу - он у меня радиоинженер.
Он проверял всю сборку силовую на плате, которая расположена на двигателе, мосфеты все целы, элементы на вид тоже все исправны, горелым не пахнет.
В общем не заем где копать.
Остаётся только грешить на плату управления силовой схемой, которая расположена в рукоятке, над разъёмом АКБ, но не хочется в неё лезть - она вся залита толи компаундом, толи пластиком.
Боюсь повредить элементы на плате, а схему я сколько не пытался найти, так и не нашёл. Но там на плате есть две пары штырьков, типа как на материнке - даже такого же типа, к которым так и просится перемычка!!!!
Что это за перемычки, я не знаю, а закорачивать их боюсь! А вдруг, что нибудь выйдет из строя.
В общем вот такая проблема! Помогите пожалуйста. Заранее благодарен.

Также хотел спросить, как узнать информацию о пиле по американскому номеру?
Anat78 Дата: Четверг, 03.12.2020, 22:42 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5739
  • Репутация:41±
Anat78

Модель используемой акб, год?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
san4es67smol Дата: Пятница, 04.12.2020, 01:28 | Сообщение # 4

Пользователи

san4es67smol

Рядовой

  • Сообщений:5
  • Репутация:0±

 АКБ оригинальный 5 Ач, 2018 года. Состояние нормальное. В винтоверте 2853 работает нормально.
san4es67smol Дата: Пятница, 04.12.2020, 01:34 | Сообщение # 5

Пользователи

san4es67smol

Рядовой

  • Сообщений:5
  • Репутация:0±

 Извините за некорректную постановку вопроса про информацию.
Я имел ввиду как узнать год изготовления инструмента.
Код с шильдика американской пилы не подходит в сервисной странице на сайте милуоки в европе.
Anat78 Дата: Пятница, 04.12.2020, 06:57 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5739
  • Репутация:41±
Anat78

Серийный номер американской пилы не подходит на сайте европейского сервиса? может не там смотрите?
В винтоверте любая батарея работать будет , измерьте внутреннее сопротивление батареи и температуру при работе, оборудование должно быть судя по всему
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
san4es67smol Дата: Суббота, 05.12.2020, 22:19 | Сообщение # 7

Пользователи

san4es67smol

Рядовой

  • Сообщений:5
  • Репутация:0±
Цитата Anat78 ()
Серийный номер американской пилы не подходит на сайте европейского сервиса? может не там смотрите?

Добавлено (05.12.2020, 22:26)
---------------------------------------------

Цитата Anat78 ()
В винтоверте любая батарея работать будет , измерьте внутреннее сопротивление батареи и температуру при работе, оборудование должно быть судя по всем

Внутреннее сопротивление всего акб я не померяю, а разбирать его на банки - не вариант. У кореша есть ещё пару акб. нужно взять попробывать.
Anat78 Дата: Воскресенье, 06.12.2020, 01:03 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5739
  • Репутация:41±
Anat78

Проверил на сайте американском - все в порядке

вот: https://www.milwaukeetool.com/Account

главное сначало зарегистрироваться

Любой радиоэлектронщик может замерить внутреннее сопротивление батареи подручными средствами за пару минут
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
san4es67smol Дата: Вторник, 08.12.2020, 21:46 | Сообщение # 9

Пользователи

san4es67smol

Рядовой

  • Сообщений:5
  • Репутация:0±
Цитата Anat78 ()
главное сначало зарегистрироваться
        Приветствую. Сегодня взял у товарища новый акб 5 Ач. И с ним всё тоже самое.
На сайте я зарегистрировался. Но он мне выдаёт информацию только по модели. А по серийнику он ничего не находит.
Или я не там смотрю?
Интересно, может всё таки в силовой схеме, которая стоит на двигателе, срабатывает какой-нибудь термодатчик?
А диод на схеме под номером 62 может как-то отключать двигатель?
Anat78 Дата: Среда, 09.12.2020, 11:29 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:5739
  • Репутация:41±
Anat78

62 - нет
Работаете на одной батарее выключилось поставили новую батарею тоже не включается? если да то термодатчик в двигателе если работает то смотрите термодатчик в акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
