Шуруповерт Festool CDD 7.2 ES / 486827 , CDD 7.2 / 486832 разборка

Скорость:
1- 280 об/мин
2- 800 об/мин

Крутящий момент - 7,5нм мягкий (с батареей 10,8В литиевой гораздо больше)

Схема: https://www.mtmc.co.uk/Product....&PPGR=0

1 - MOTOR 7.2V FSP-487176.A1 487176
2 - O-RING FSP-200204.A5 200204
3 - RING FSP-447108.A5 447108
4 - SWITCH 7.2V FSP-444628.A 444628
5 - RAISED-HEAD SCREW M3 X 5 FSP-450015.A13 450015
6 - HEAT SINK FSP-488287.A14 488287
7 - PLATE FSP-487541.A28 487541
8 - BIT STORE FOR CDD FSP-444905.A16 444905
9 - FLAT HEAD SCREW M3 X 10 FSP-403202.A5 403202
10 - SLIDE FSP-444796.A13 444796
11 - NO LONGER AVAILABLE FSP-900100.A2829 900100
12 - RAISED-HEAD SCREW 3.5 X 22 MM FSP-400174.A55 400174
13 - CYLINDER GEAR SHAFT FSP-487004.A13 487004
14 - O-RING 15.6 X 1.78 MM FSP-228384.A15 228384
15 - O-RING 9 X 1.2 MM FSP-400236.A13 400236
16 - NO LONGER AVAILABLE FSP-900100.A2831 900100
17 - NO LONGER AVAILABLE FSP-900100.A2837 900100
18 - NO LONGER AVAILABLE FSP-900100.A2836 900100
19 - NO LONGER AVAILABLE FSP-900100.A2835 900100
20 - STUD FSP-486839.A31 486839
21 - SWITCHING RING FSP-444466.A29 444466
22 - SWITCH LEVER 7.2V FSP-444616.A31 444616
23 - GEAR SLIDE FSP-451974.A31 451974
24 - NO LONGER AVAILABLE FSP-900100.A2834 900100
25 - NO LONGER AVAILABLE FSP-900100.A2833 900100
26 - NO LONGER AVAILABLE FSP-900100.A2832 900100
27 - WASHER FSP-444473.A29 444473
28 - NO LONGER AVAILABLE FSP-900100.A2821 900100
29 - BALL FSP-200863.A34 200863
30 - NO LONGER AVAILABLE FSP-900100.A2830 900100
31 - WASHER FSP-444657.A28 444657
32 - NO LONGER AVAILABLE FSP-900100.A2840 900100
33 - RING FSP-444652.A14 444652
34 - NO LONGER AVAILABLE FSP-900100.A2828 900100
35 - ADJUSTING RING FSP-451610.A10 451610
36 - NO LONGER AVAILABLE FSP-900100.A2827 900100
37 - NEEDLE BEARING FSP-445909.A10 445909
38 - WASHER FSP-444658.A24 444658
39 - RAISED-HEAD SCREW M3 X 43.5 FSP-458350.A26 458350
40 - OUTPUT SHAFT FSP-488638.A14 488638
41 - CIRCLIP FSP-446416.A46 446416
42 - KEYLESS CHUCK FSP-487542.A24 487542
43 - FLAT HEAD SCREW M5 X 27.5 LH FSP-447329.A23 447329
44 - BATTERY PACK FSP-488437.A7 488437
47 - NO LONGER AVAILABLE FSP-900100.A2824 900100

Вес с литиевой акб 8в 3ач

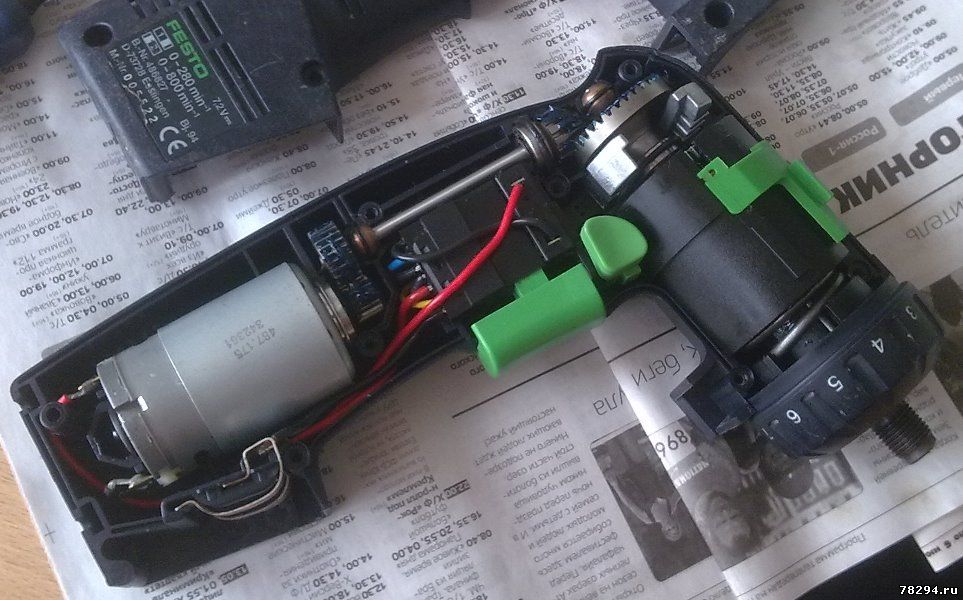

Фото уже собранного после полной чистки и промывки шуруповерта

По документам
MOTOR 7.2VFSP-487176.A1
487176

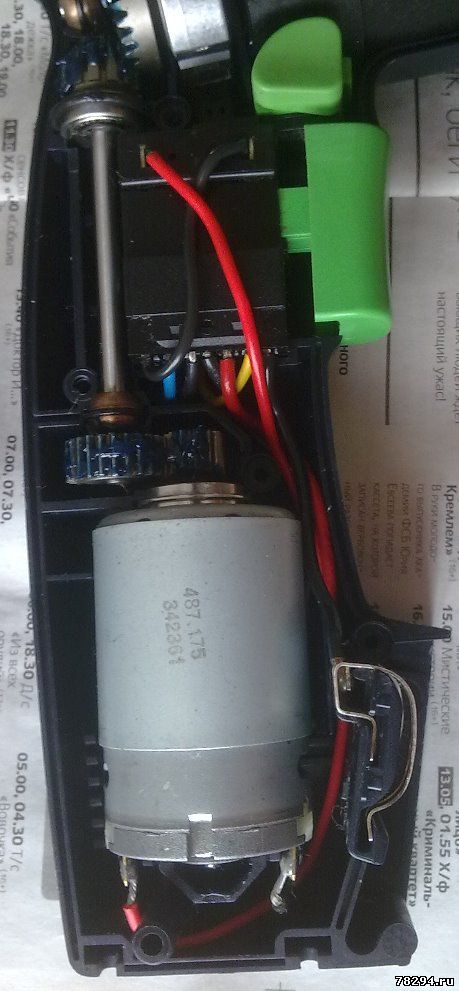

но на двигателе написано 487175 342361
такой же ставится и на Festool CDD 9.6 ES

транзистор силовой полевой C25/0
