Сетевые адаптеры для акб инструмента
Anat78 Дата: Суббота, 11.04.2020, 10:56 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Риджид выпускает готовый сетевой адаптер для аккумуляторного инструмента
Ridgid 44468 120V AC Power Adapter
Ridgid 43338 230V AC Power Adapter

Инструкции: https://www.manualslib.com/brand/ridgid/adapter.html

длина кабеля 5 метров
Бывает как для сети 120 вольт так и для 230 вольт
Выходное напряжение 18 вольт
Выходной токе до 20А





Есть небольшое уточнение по этому адаптеру
Так как он рассчитан только для инструмента  RP 340, RP 210-B, MiniPak, LT1000, DVD Pak and DVD Pak2

то на самом деле адаптер имеет разьем для подключения инструмента Макита

Ridgid 45363 115V AC Power Adapter

Выходное напряжение 18 вольт ток 3А

Служит для питания мониторов от сети
RIDGID AC Adaptor for CS6 Monitors 45363





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 11.04.2020, 11:09 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Сетевой адаптер от фирмы Гринлее

Greenlee EAC18120 120V AC Adapter for Greenlee Battery-Powered Tools

Подходит для инструмента ES750,  ES85, ES1000 and ES25., разьем такой же как на маките, по отзывам люди пользуются и довольны работой
Длина кабеля 5 метров
Input: 120 V AC 60 Hz 150W
Output:18 V DC 3.3A
Вес - 0,82 кг







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 11.04.2020, 11:22 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Greenlee AC Adapters EAC120 and EAC230

Выходное напряжение 12 вольт
ток 6,5А
Инструкция: https://www.manualslib.com/manual/272077/Greenlee-Eac120.html
Разьем полностью под макитовский кадмиевый акб



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Суббота, 06.11.2021, 21:30 | Сообщение # 4

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
Выходное напряжение 12 вольтток 6,5А
ДОБРЫЙ ВЕЧЕР ВСЕМ. Не понятно как с таким выходным током могут работать шурики под нагрузкой. Пробовал сам сделать БП для своей метабо, не получилось, блок рассчитанный на 15А  постоянно уходил в защиту при средних нагрузках., это в Москве при более менее стабильном напряжении в сети. А этим летом в деревню в Псковскую область взял его, так при резком старте уже уходил в защиту.

Добавлено (06.11.2021, 22:04)
---------------------------------------------
Тут такой вопрос возник из неудачного моего опыта создания БП для шуруповёрта. Замерил я потребляемый ток моим шуриком при сверлении дерева сверлом d4мм L300мм. Нагрузка под конец была 32А  так какой мне блок питания нужно было сделать, на 40А что бы БП чувствовал себя нормально.

Anat78 Дата: Суббота, 06.11.2021, 22:22 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Цитата lap070 ()
Не понятно как с таким выходным током могут работать шурики под нагрузкой.
Эти блоки питания не для шуруповертов вообще то продаются, а для спец оборудования

Например у гринли это кабелерезы...

Для шуруповерта да надо делать исходя из параметров двигателя и кнопки


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
samaratopograf Дата: Воскресенье, 14.11.2021, 16:45 | Сообщение # 6

Пользователи

samaratopograf

Рядовой

  • Сообщений:2
  • Репутация:0±
samaratopograf

А для Ryobi есть такие?
Anat78 Дата: Воскресенье, 14.11.2021, 16:47 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Да конечно, главное определиться с мощностью

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Dmitriy22 Дата: Пятница, 10.12.2021, 01:22 | Сообщение # 8

Пользователи

Dmitriy22

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата lap070 ()
Замерил я потребляемый ток моим шуриком при сверлении дерева сверлом d4мм L300мм. Нагрузка под конец была 32А  так какой мне блок питания нужно было сделать, на 40А что бы БП чувствовал себя нормально.
А что за шуруповерт, если не секрет?
jambose Дата: Понедельник, 04.07.2022, 06:30 | Сообщение # 9

Пользователи

jambose

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата lap070 ()
ДОБРЫЙ ВЕЧЕР ВСЕМ. Не понятно как с таким выходным током могут работать шурики под нагрузкой. Пробовал сам сделать БП для своей метабо, не получилось, блок рассчитанный на 15А  постоянно уходил в защиту при средних нагрузках., это в Москве при более менее стабильном напряжении в сети. А этим летом в деревню в Псковскую область взял его, так при резком старте уже уходил в защиту.
Добавлено (06.11.2021, 22:04)


Я делал блок питания для шуруповерта из трансформатора от компьютерного бесперебойника. Шурик был Энхель Бавария 14,4 вольта. Мощные диоды, два кондицатора . Крутил лучше чем от акумов.Тяжёлый был, но он у меня в гараже стоял стационарно с длинным проводом. Я этим блоком даже пару раз Машину заводил когда акум сел.
ivandyboviskii Дата: Вторник, 18.07.2023, 09:19 | Сообщение # 10

Пользователи

ivandyboviskii

Рядовой

  • Сообщений:4
  • Репутация:0±

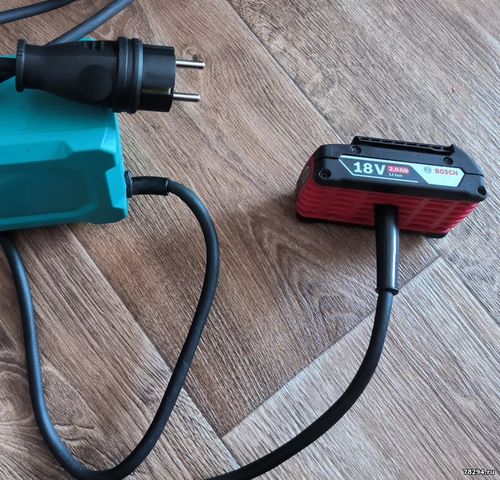

А можно подобный адаптер заказать для Bosch 18v?
Anat78 Дата: Вторник, 18.07.2023, 10:23 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Да конечно, только на какую мощность необходим? и что питать будете?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ivandyboviskii Дата: Вторник, 18.07.2023, 10:35 | Сообщение # 12

Пользователи

ivandyboviskii

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Да конечно, только на какую мощность необходим?
 200 ватт

BOSCH GAS 18V-10 L
Anat78 Дата: Вторник, 18.07.2023, 11:32 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Этот пылесос потребляет 300-320ватт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ivandyboviskii Дата: Вторник, 18.07.2023, 11:39 | Сообщение # 14

Пользователи

ivandyboviskii

Рядовой

  • Сообщений:4
  • Репутация:0±

Тогда 300) будет ещё лучше
Anat78 Дата: Вторник, 18.07.2023, 11:45 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

А вот 300 уже в корпус акб не входит, только внешний блок питания уже будет
Либо заказать большой корпус придется высокий



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ivandyboviskii Дата: Вторник, 18.07.2023, 12:01 | Сообщение # 16

Пользователи

ivandyboviskii

Рядовой

  • Сообщений:4
  • Репутация:0±

Пусть будет высокий, крышку я сниму
SerJ4683 Дата: Вторник, 08.10.2024, 14:54 | Сообщение # 17

Пользователи

SerJ4683

Рядовой

  • Сообщений:7
  • Репутация:0±

Здравствуйте.Подскажите, а для Bosch 12V серии можно сделать? Не знаю поместится ли блок питания в стандартный корпус, наверное вряд ли, поэтому наверное стоит рассмотреть корпус от АБ повышенной емкости, 4 или 6 А.
Сколько будет стоить?
Anat78 Дата: Вторник, 08.10.2024, 15:15 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Здравствуйте, для бош 12в только внешний блок, да делаю, на 200ватт цена - 3400р

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
SerJ4683 Дата: Четверг, 10.10.2024, 16:22 | Сообщение # 19

Пользователи

SerJ4683

Рядовой

  • Сообщений:7
  • Репутация:0±

Цитата Anat78 ()
Здравствуйте, для бош 12в только внешний блок, да делаю, на 200ватт цена - 3400р
Спасибо, а какой он по размерам получается?
Anat78 Дата: Четверг, 10.10.2024, 19:48 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

200*50*80мм

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
SerJ4683 Дата: Четверг, 24.10.2024, 15:46 | Сообщение # 21

Пользователи

SerJ4683

Рядовой

  • Сообщений:7
  • Репутация:0±

Цитата Anat78 ()
200*50*80мм
Довольно крупный...
А вот такая идея: заказать корпус от 4/6 амперного адаптера, и убрать всю нутрянку - такого объёма хватит?
Я могу сделать точные внешние замеры если нужно.

Если не хватит, то тогда так: сделать копию нижней корпуса части на 3D-принтере, "вытянув" стенки вверх. Таким образом будет объем приближенный к аккумуляторам на 18V

Прикладываю фото с АлиЭкспресс.
Anat78 Дата: Четверг, 24.10.2024, 15:48 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

да можно, цена за все это будет как новый сетевой шуруповерт макита smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
SerJ4683 Дата: Четверг, 24.10.2024, 15:49 | Сообщение # 23

Пользователи

SerJ4683

Рядовой

  • Сообщений:7
  • Репутация:0±

Почему-то тут не получается приложить картинку...
Ссылка на хостинг: https://ibb.co/F4rQWDq

Называется BAT411-6


Сообщение отредактировал SerJ4683 - Четверг, 24.10.2024, 15:50
