Переделка инструмента AccuMaster Энкор на АКБ Dewalt и Milw
Anat78 Дата: Понедельник, 27.08.2018, 14:21 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Переделка инструмента AccuMaster Энкор на АКБ Dewalt и Milwaukee

Инструмент AccuMaster Энкор очень легко можно передлать на работу от аккумулятором Dewalt 18-20вольт и Milwaukee M18

Для этого понадобится только :
1-суперклей 9р
2-холодная сварка 35р
3-паяльник
4-ножницы по металлу
5-пилка по металлу
6-куда без напильника в этом деле smile

Разбираем инструмент (для примера взят винтоверт Акм1810, но для другого инструмента все тоже самое, проверено)

Вынимаем разъем для батареи и отпаиваем его полностью


Убираем все лишнее с разъема (контактные пластины и лишний пластик):
Для удаления металлических контактов убираем вот здесь пластик и выдергиваем контакты (место для пайки должно быть абсолютно чисто)



Контакты вынули и оставшуюся пластину напильником сравниваем чтобы не было неровностей и выступов (или просто выкусываем лишнее)

Пилим пластик разъема под контакты батареи Девалт, ровно по этим меткам вдоль на ширину металлических контактов:



"на фото пластик лишний еще не срезан"

Пилим пластик разъема под контакты, ровно по этим меткам:



Берем контактные пластины, укорачиваем их на столько чтобы их хватало для контакта с батареей но они не торчали за корпус

Вставляем в прорези пластины и приклеиваем их использую батарею как оправку



Пока сохнет клей, расширяем паз для защелки батареи в корпусе инструмента:



На обоих половинках корпуса

Обрезки пластин от контактов засовываем в щели корпуса, входят идеально, выступать должны не дальше окна для разъема батареи и заклеиваем суперклеем

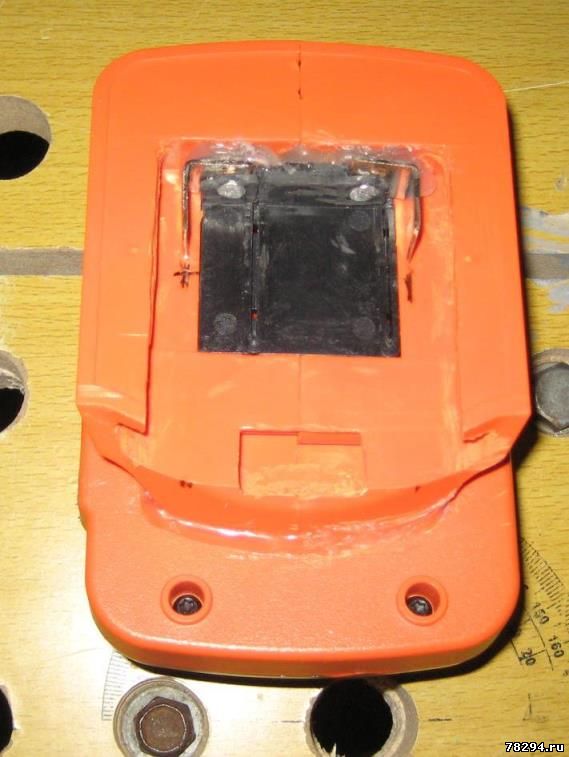

С помощью холодной сварки лепим поддержку батарее, так же не выступаем за размеры заданные пластинками





через час лежания на батарее можно обрабатывать проверяя что батарея входит легко

На следующий день можно уже работать



Видео:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.08.2018, 14:41 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Продолжим:

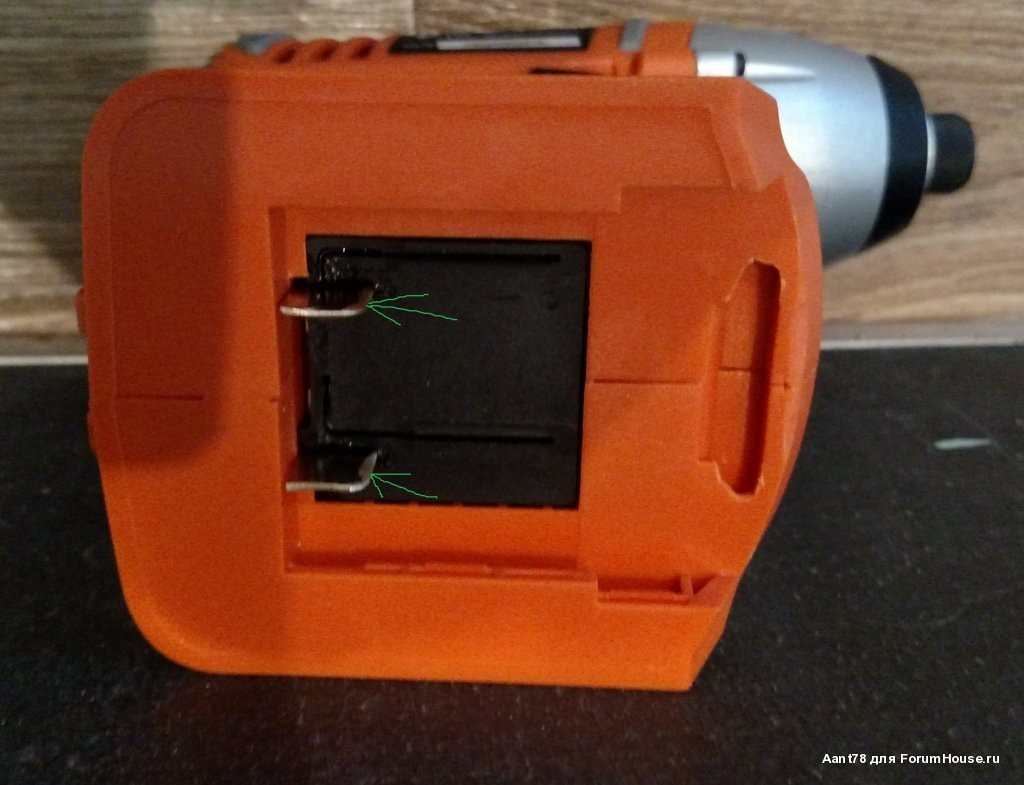

Берем контактные пластины, укорачиваем их на столько чтобы они не торчали за корпус и загибаем контакт под пайку, затачиваем место где контакты должны входить в батарею (отмечено зелеными стрелками).
Вставляем в прорези пластины и приклеиваем их использую батарею как оправку (подкладка из картона чтобы не приклеить разьем к батарее):



Вот на столько должны выступать пластины в итоге:



Скругляем пластины в местах где входят контакты батареи:



Провода припаиваем обратно, красный должен быть на плюсе контакта батареи Dewalt (проверьте несколько раз что припаяли правильно, иначе все сгорит при подключении батареи):



Так же переделывается и сабельная пила АКМ1832:



Переделка на батарею девалт с использованием пластикового кабель канала:



Разьем под батарею переделывается точно также как описано выше
А вот для крепления батареи отрезаем от кабельного канала пластины и засовываем в прорези корпуса, приклеваем все







Все готово



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.08.2018, 14:41 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Готовый бюджетный перфоратор Dewalt:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.08.2018, 15:05 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru

Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 03.09.2018, 15:15 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Переделанная шлиф машинка Энкор АКМ1841



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 25.04.2019, 13:42 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Переделка на батарею Миллуоки осуществляется точно так же, только контактные пластины надо запиливать глубже, так как у миллуоки контакты в батарее утоплены
Работы на полчаса, надо: суперклей, пилку по металлу, паяльник и нож
1) Выпаиваем разъем и удаляем припой весь с него, убираем 3 ограничителя
пластиковых и вынимаем ножи-контакты:



Срезаем лишние выступы:



2) Делаем пропилы в пластике и
вклеиваем пластинки (пластинки обработать от заусенцев)





не забудьте удалить тут:


Заклеить:



3) Припаиваем провода обратно, соблюдаем полярность батареи, красный провод с кнопки должен идти на плюс (10 раз все проверьте)



Немного подрезать пластик надо чтобы влез разьем


Скруглить пластины в месте где входят контакты батареи



Можно работать!

Либо печатаем переходник Миллуоки из более прочного пластика ABS
который подходит для переделки абсолютно любого инструмента на батареи Dewalt и Milwaukee:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 31.07.2019, 16:53 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Так же можно сделать просто переходник под инструмент Энкор, если ничего в инструменте менять не желательно:



Переходник можно сделать сразу под обе батареи и Dewalt и Milwaukee



















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.08.2019, 09:36 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Для переделки AccuMaster Энкор на АКБ Бош Bosch еще проще ничего клеить не надо, достаточно подрезать держатель и раздвинуть контакты.













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aaln90 Дата: Вторник, 28.01.2020, 03:46 | Сообщение # 9

Пользователи

aaln90

Рядовой

  • Сообщений:6
  • Репутация:0±

Существует ли  блок питания 220В на 20В для запитки инструмента там где доступна сеть ?
Anat78 Дата: Вторник, 28.01.2020, 11:08 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Цитата aaln90 ()
Существует ли блок питания 220В на 20В для запитки инструмента там где доступна сеть
Да конечно есть
На али можно купить блок питания 21 вольт 15А (для более мощного инструмента надо и блок питания мощнее)
Плюс надо купить еще разъем с проводами для инструмента Dewalt http://www.78294.ru/forum/48-811-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 23.10.2020, 10:02 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6276
  • Репутация:49±
Anat78

Можно подружить Аккумастер и с другими акб:





И любой инструмент с батареями аккумастер















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mayacka Дата: Воскресенье, 13.12.2020, 17:31 | Сообщение # 12

Пользователи

mayacka

Рядовой

  • Сообщений:1
  • Репутация:0±

Анатолий! Огромное спасибо за подробные советы! Теперь есть компактный перф на платформе DeWalt
Вот:
