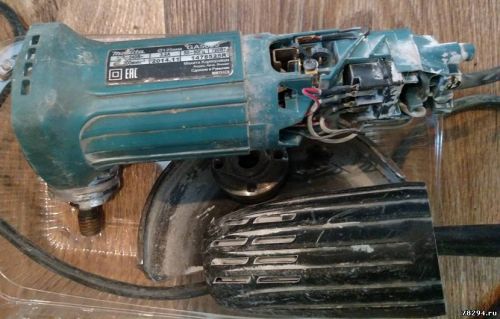

УШМ Makita GA5030 схема и ремонт
|
|
|
|
Anat78
|
Дата: Среда, 20.11.2019, 16:42 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7908
- Репутация:65±
|

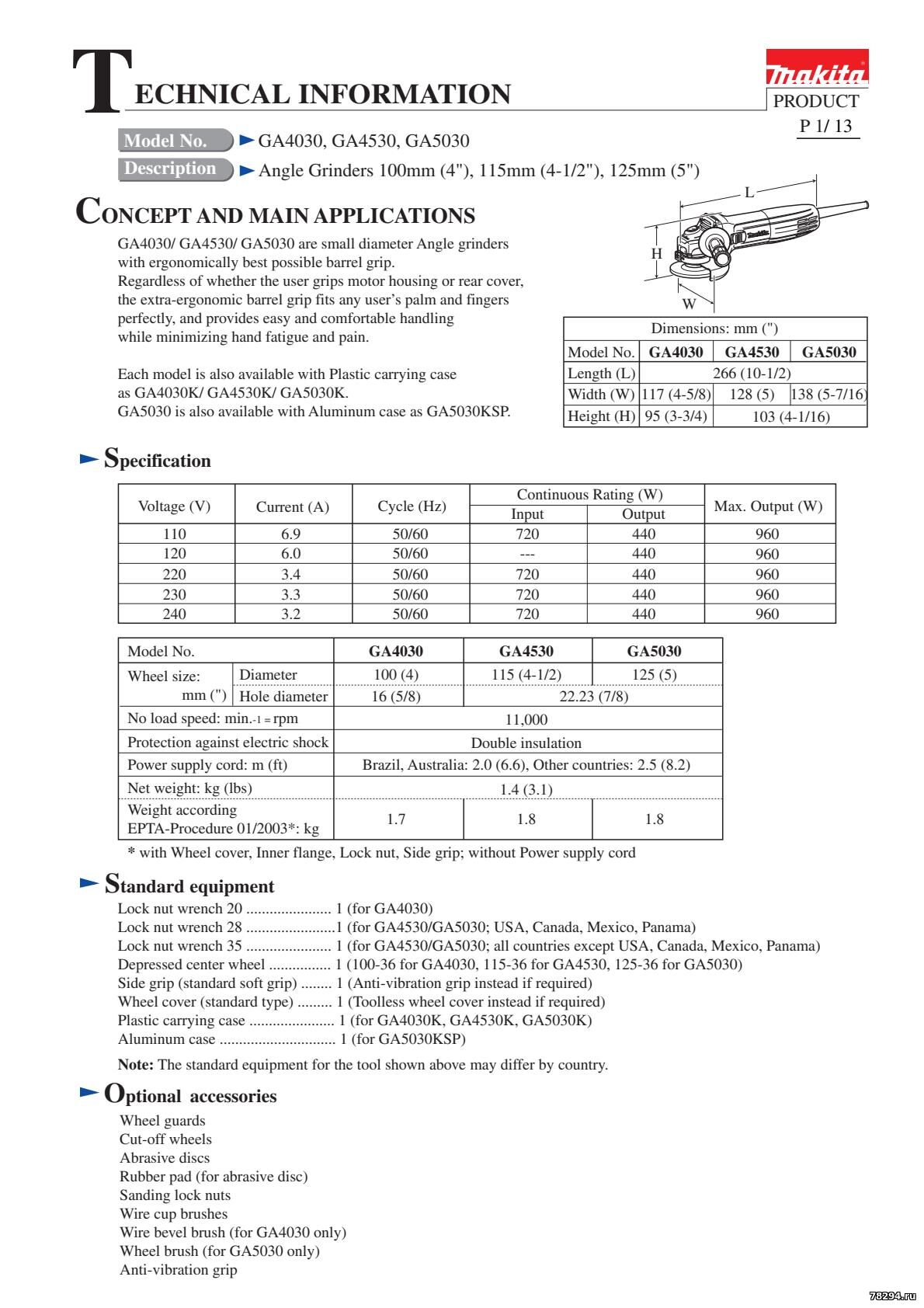

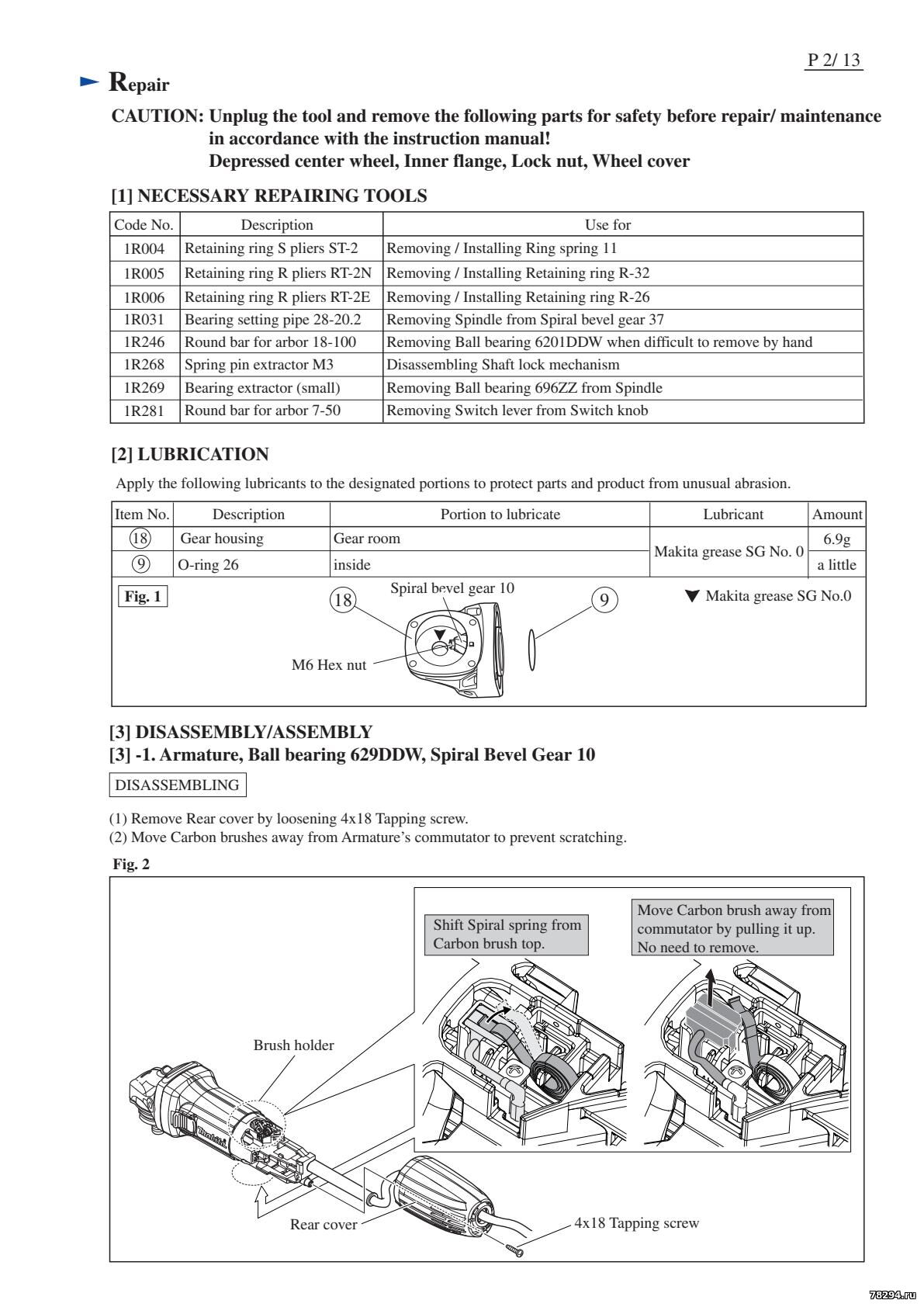

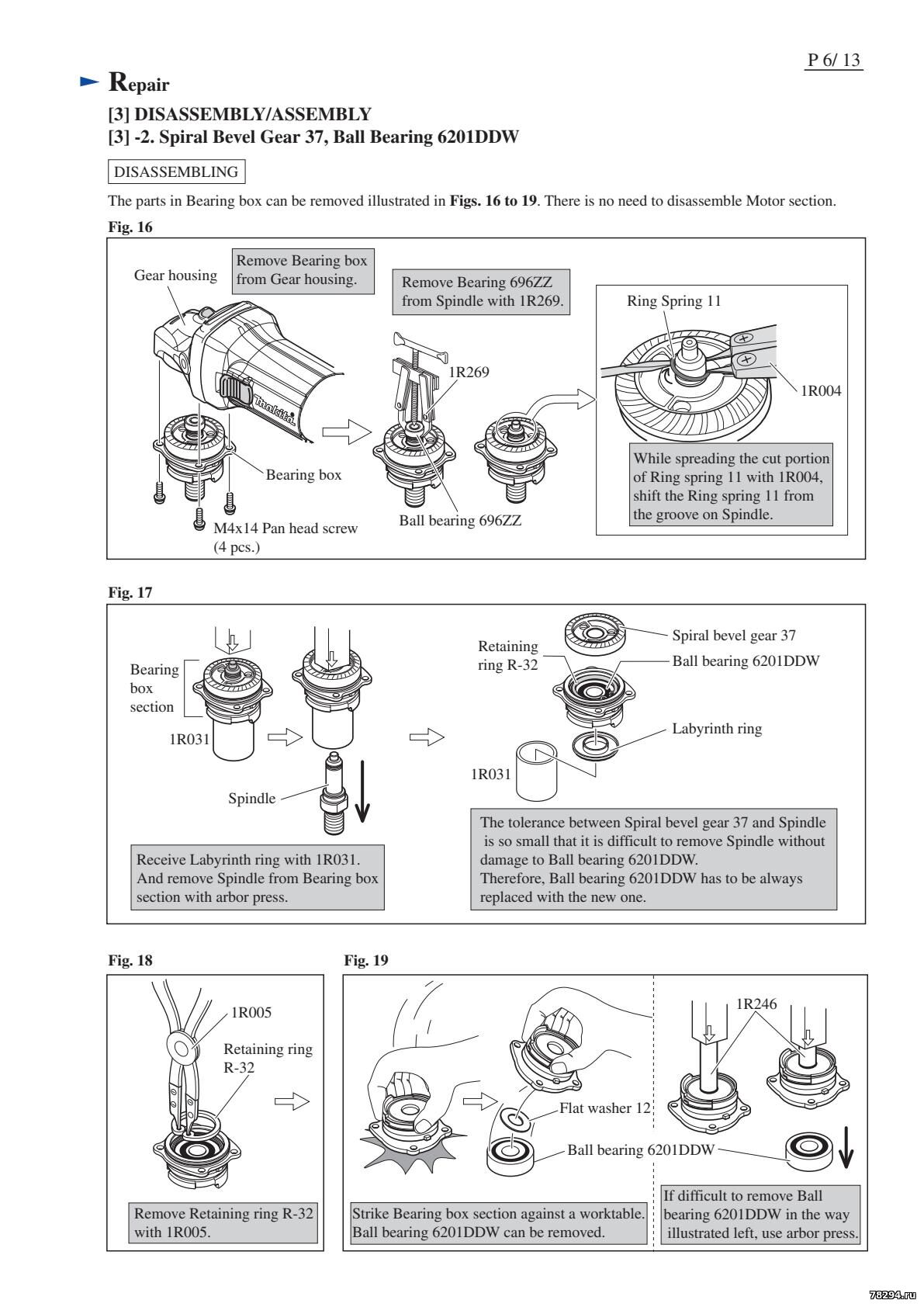

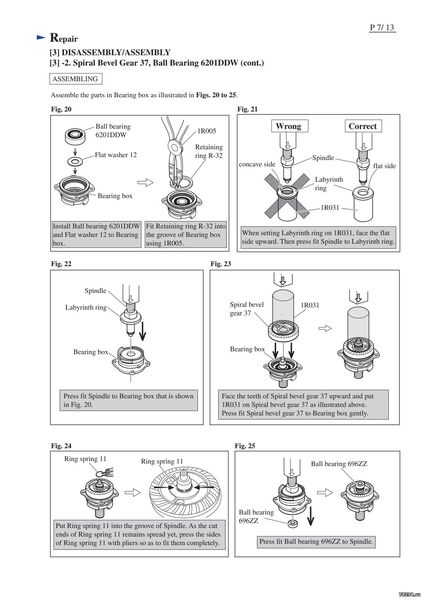

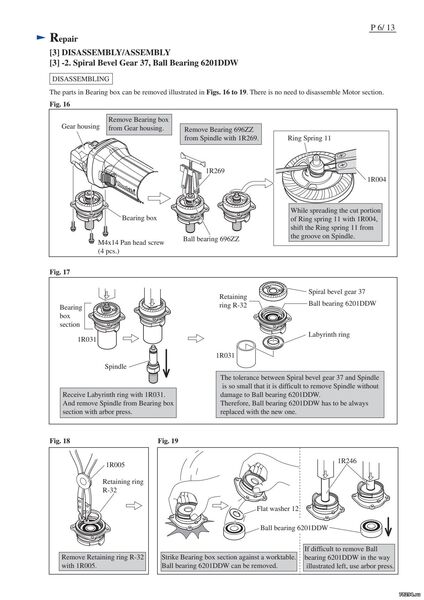

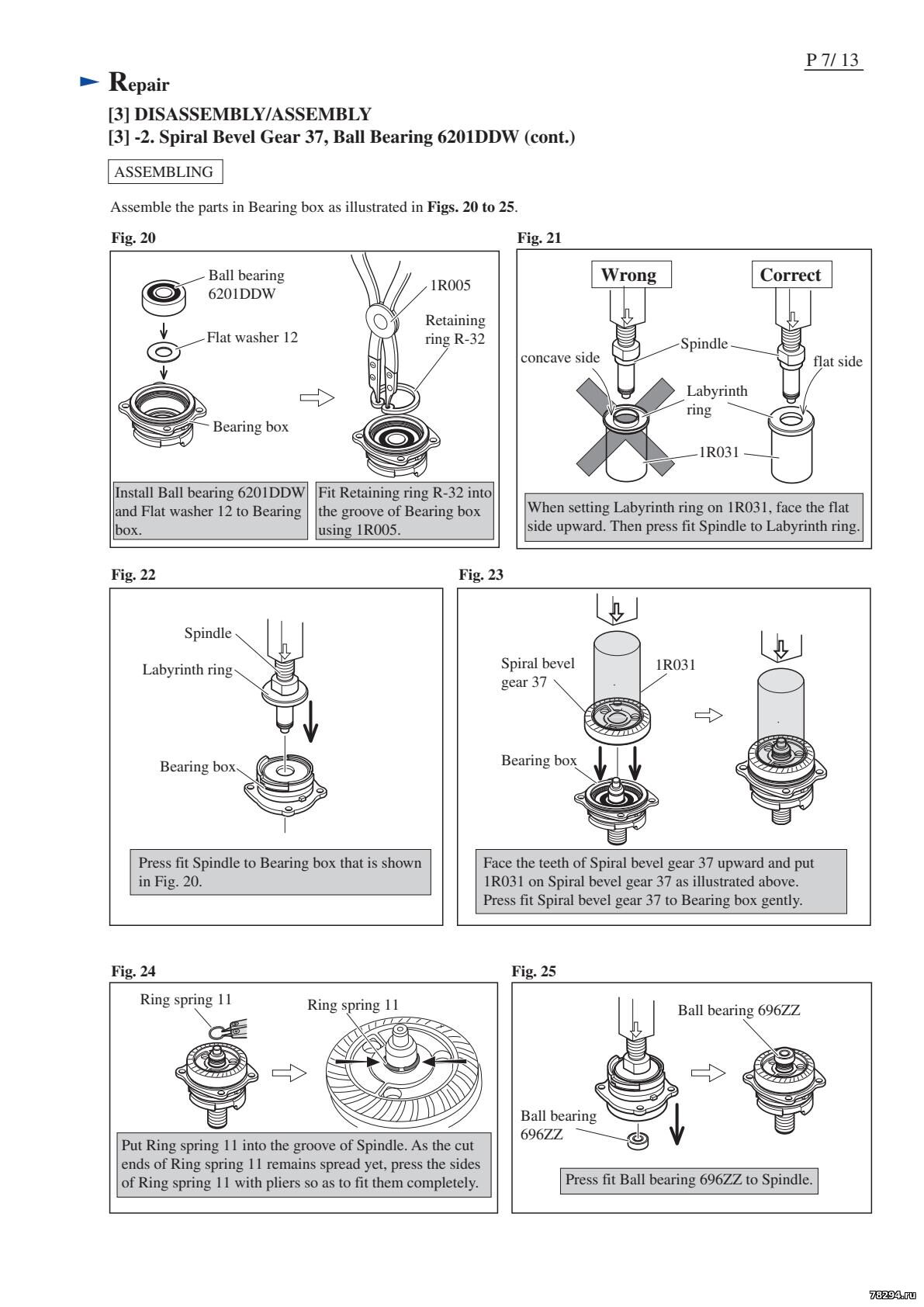

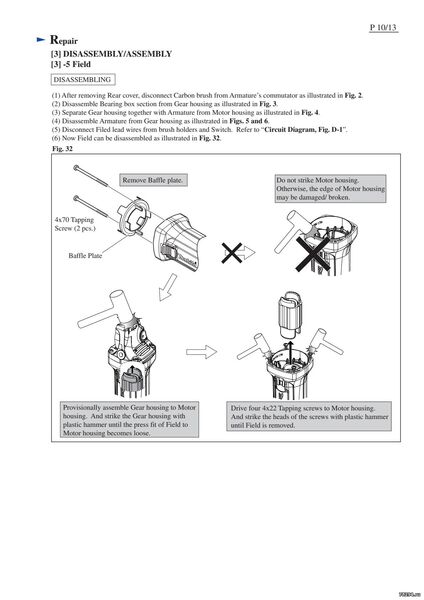

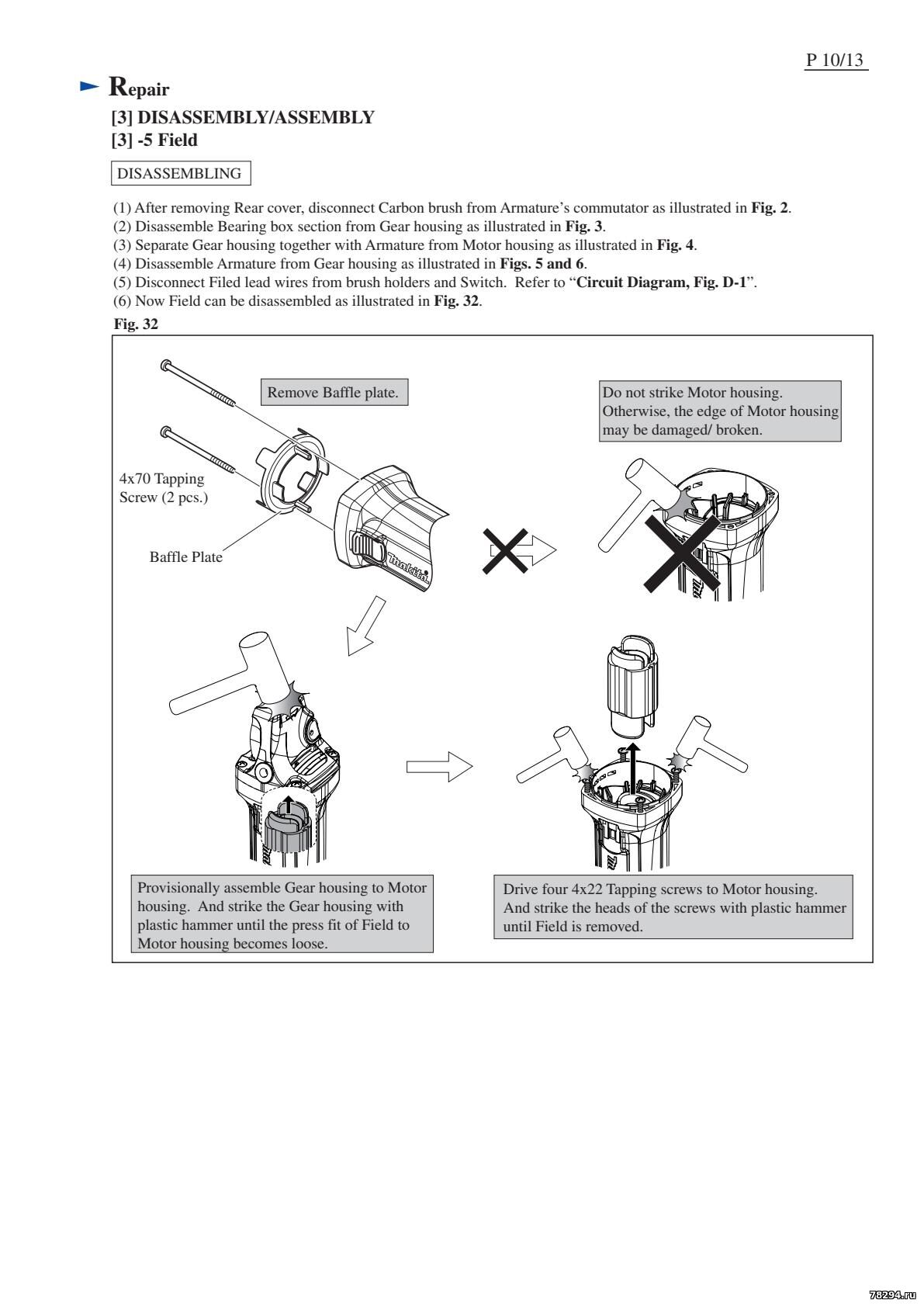

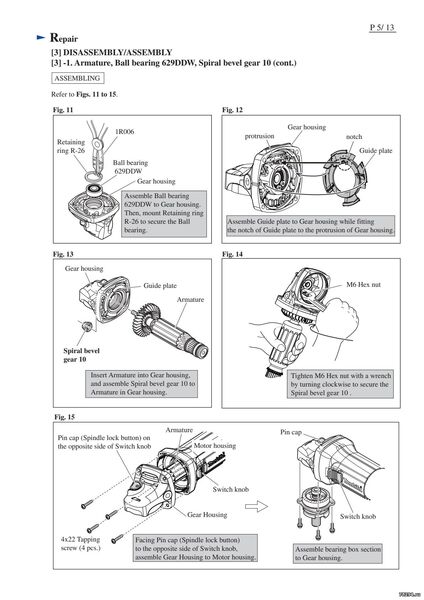

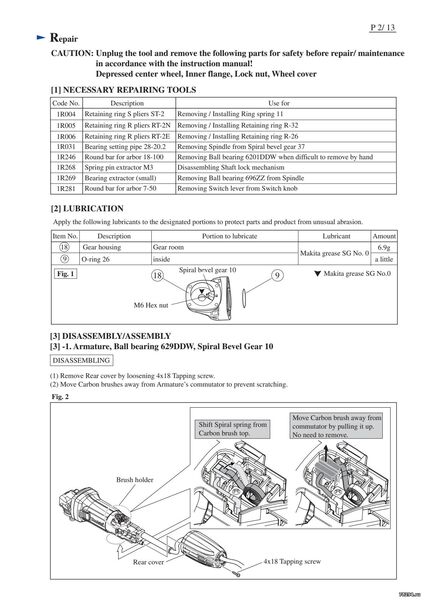

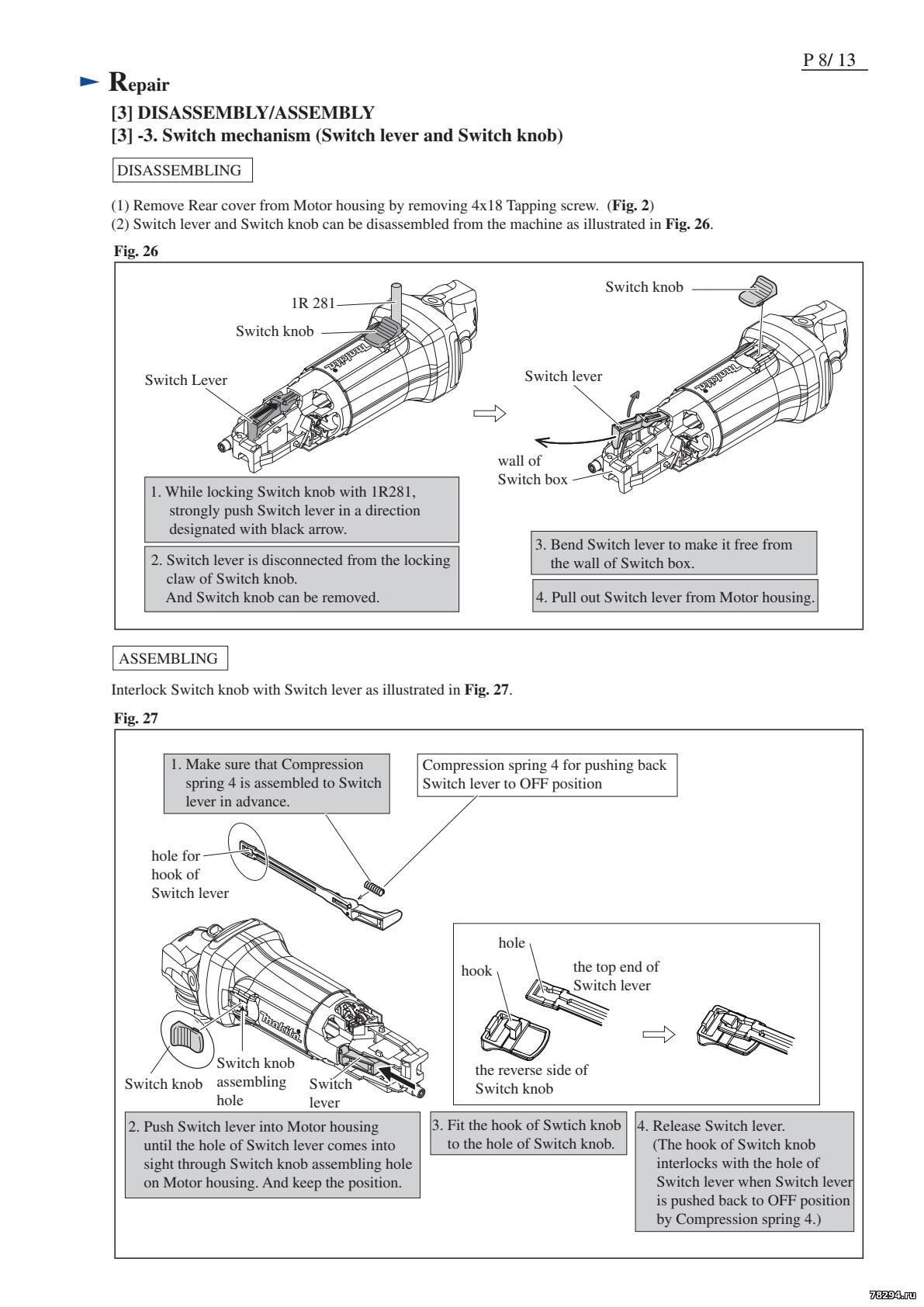

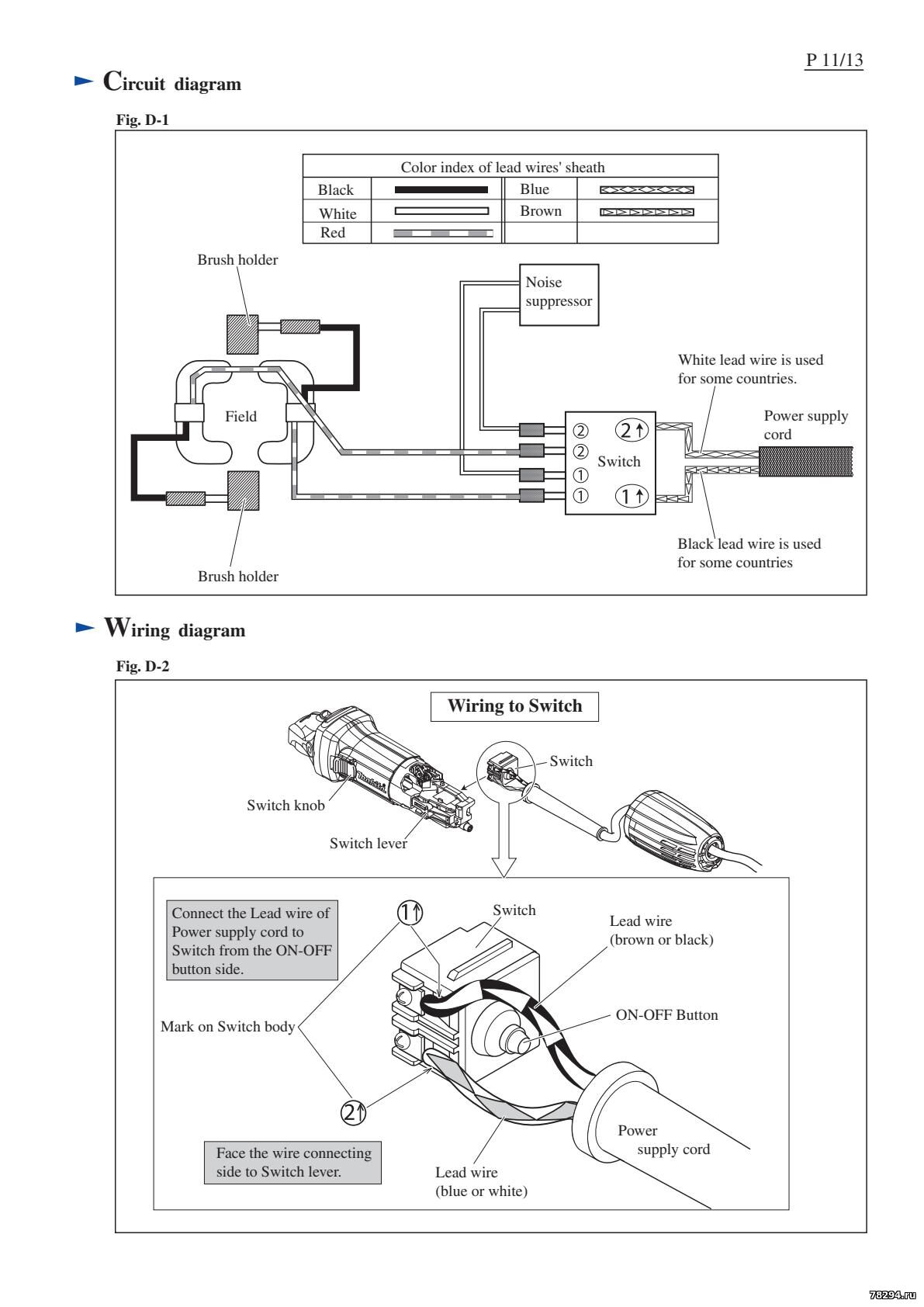

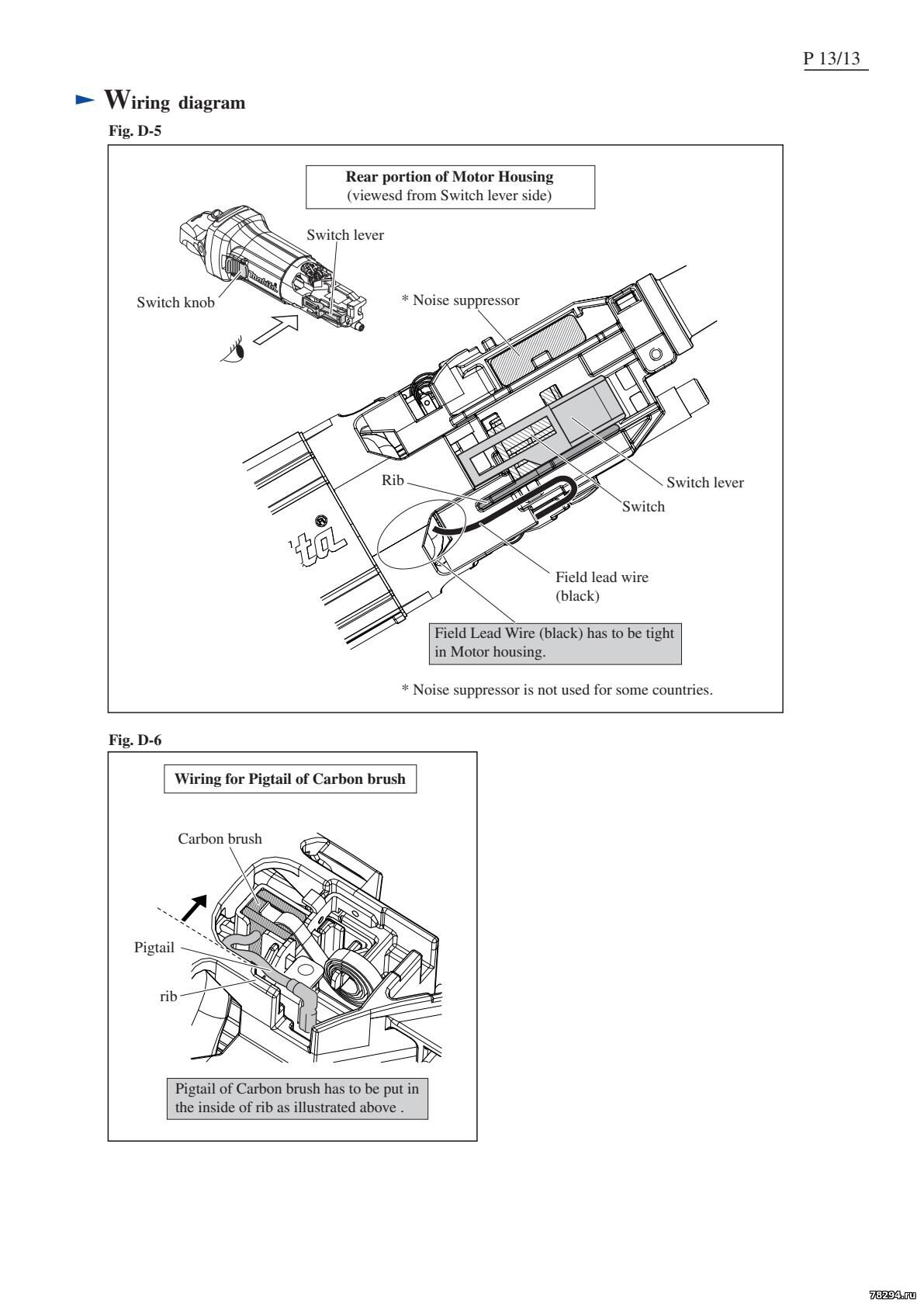

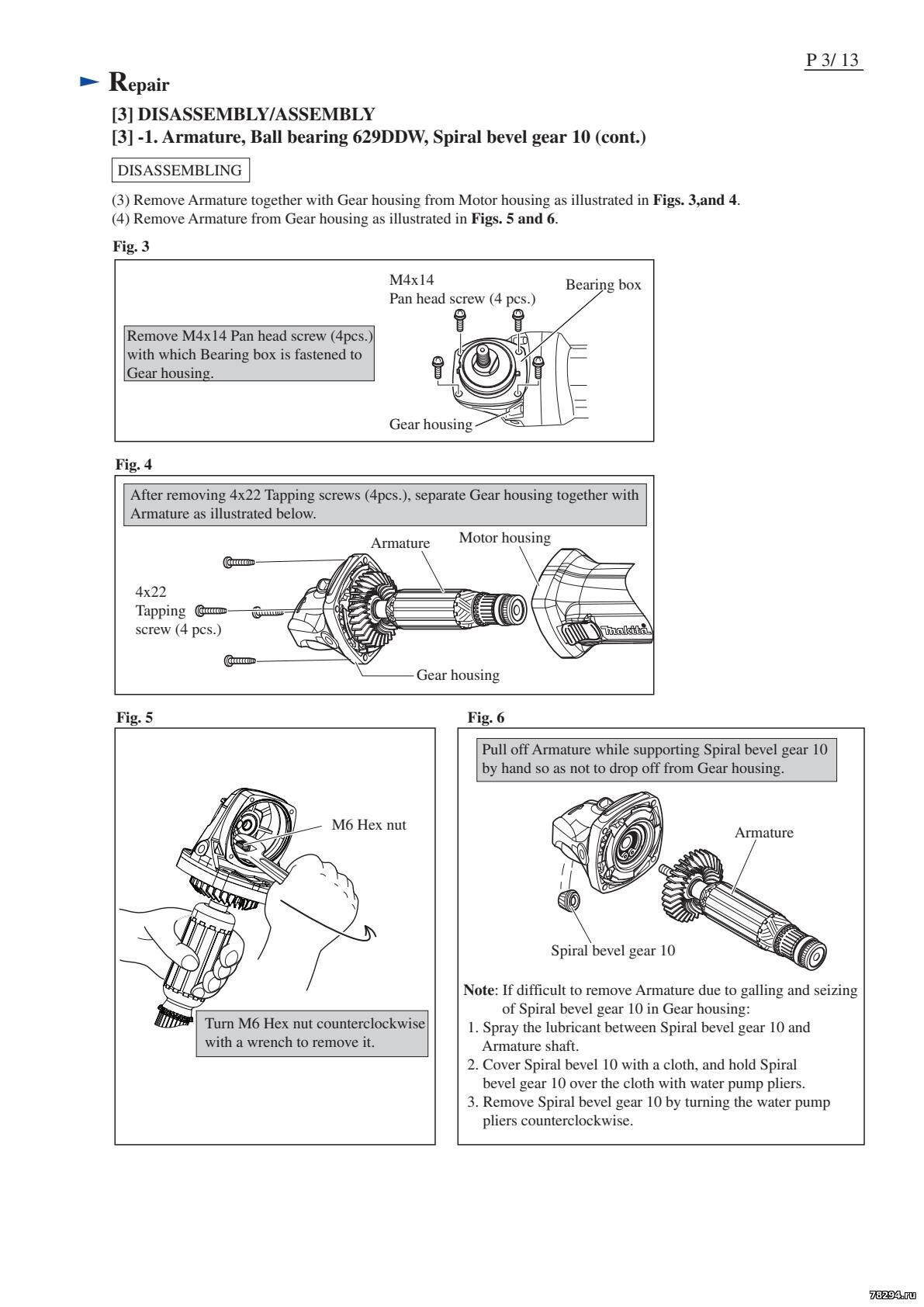

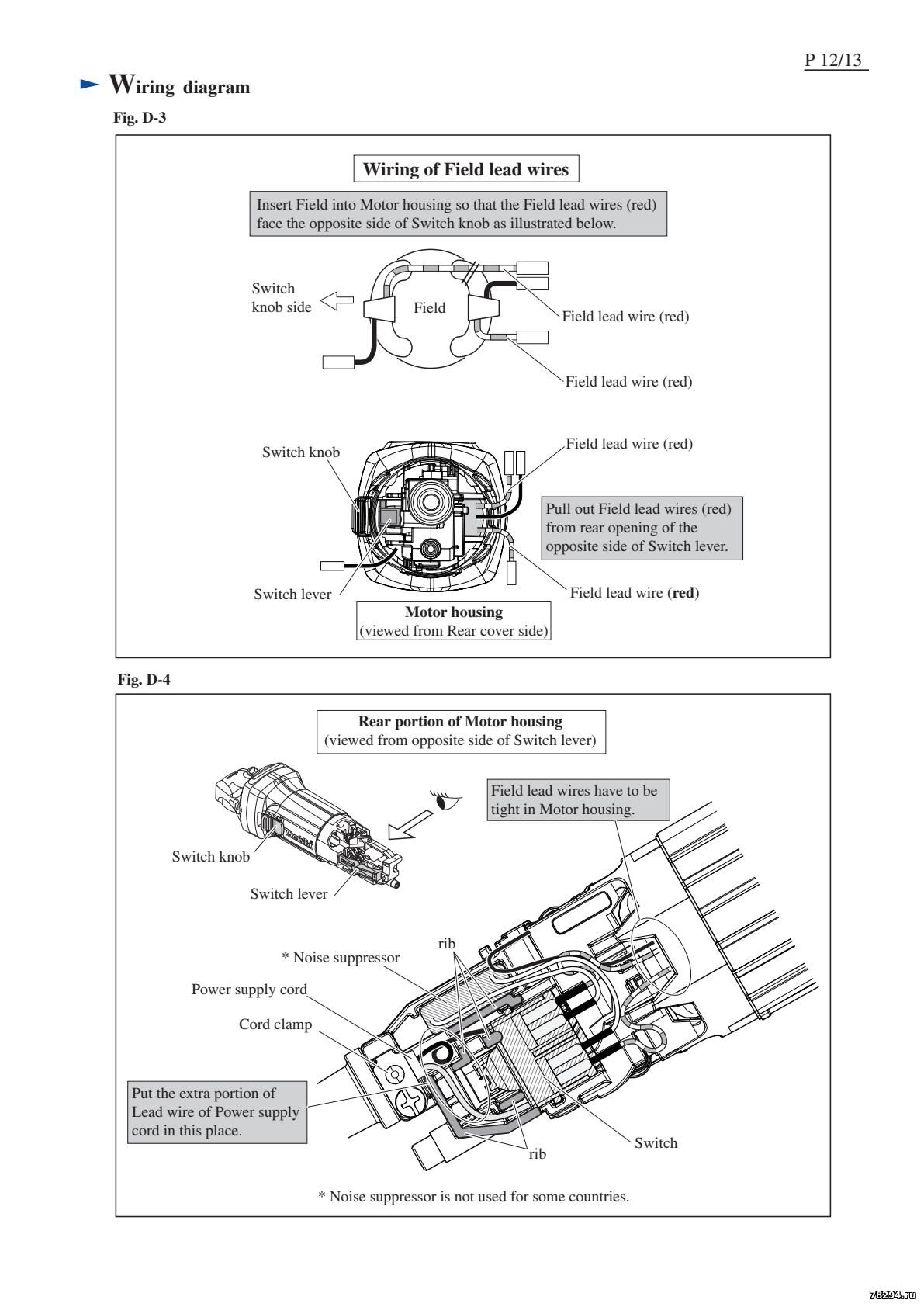

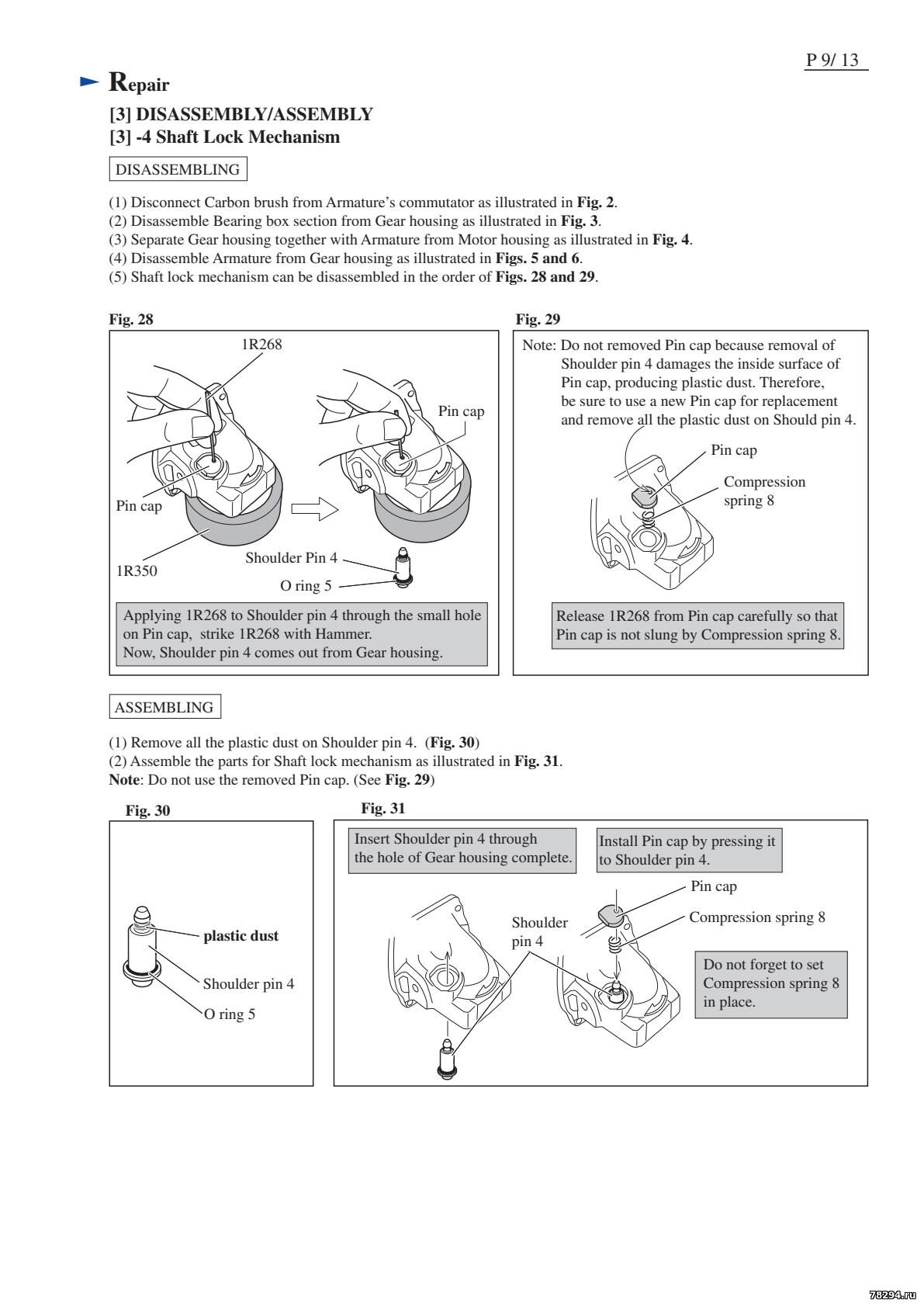

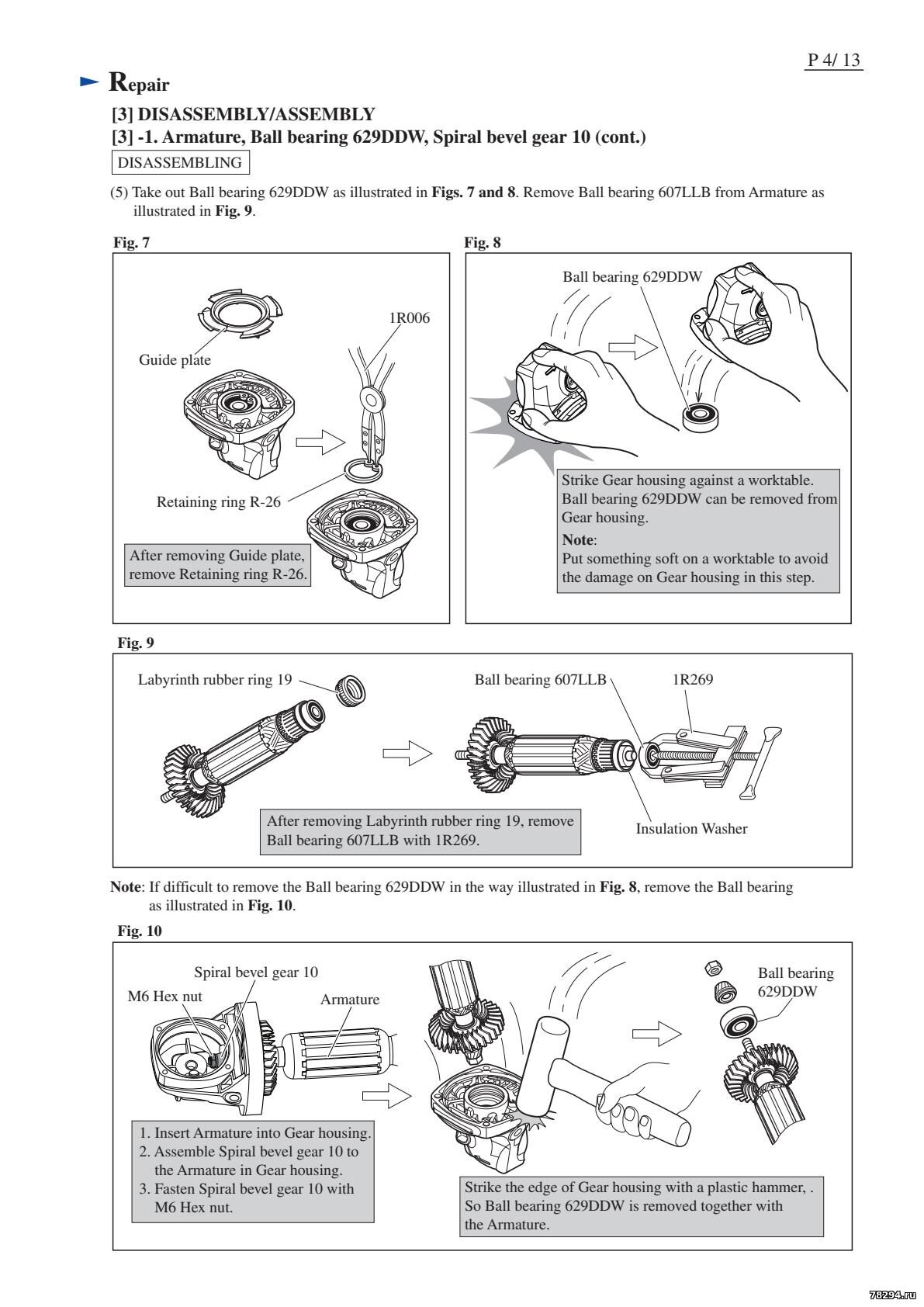

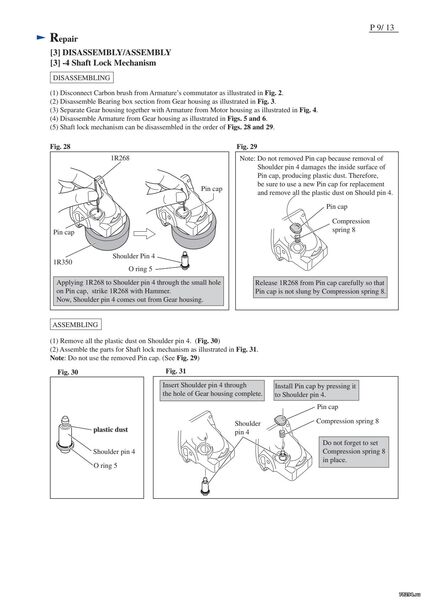

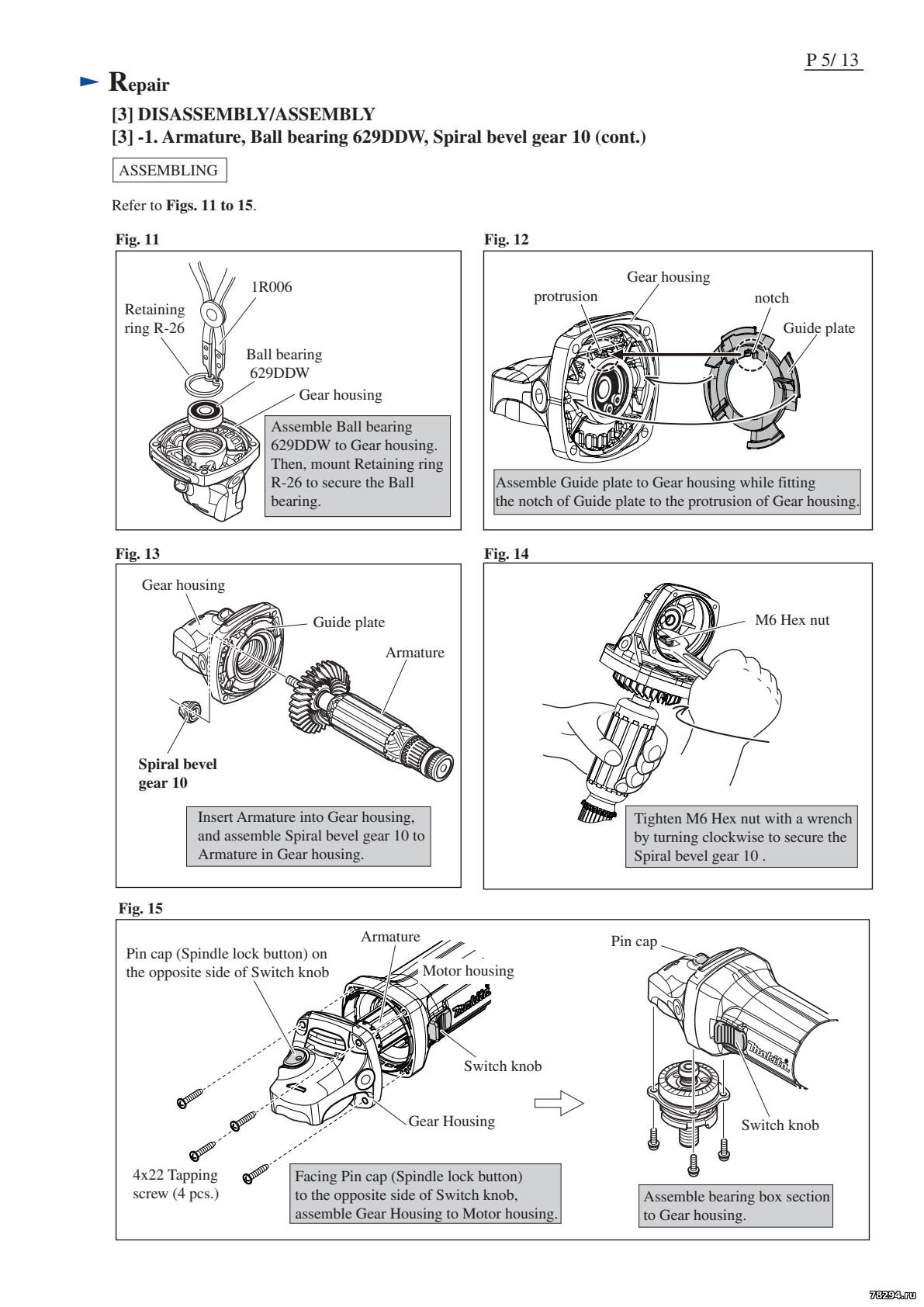

Руководство по ремонту болгарки Makita GA5030 https://www.makitapro.ru/u/spares/repair/GA5030-TE.pdf
Взрыв схема болгарки Makita GA5030
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.10.2025, 00:45 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7908
- Репутация:65±
|
Запчасти
1 Статор 220-240В 120T к GА4030(new) 1 635113-4
1 Cтатор 220-240В 120T к GA4030(верс1) 1 623533-4
2 Защита статора GA4030 1 450796-7
3 Лабиринтное резин. кольцо 19 1 421868-5
4 Подшипник 1 210034-7
5 Изоляционная шайба для HR2450 1 681636-0
6 Ротор в сборе 240V к GA4030 1 517649-4
8 Направляющая пластина 1 413126-3
9 O-Кольцо 26 для MT950 1 213445-5
10 Подшипник 9/26 1 211092-6
11 Коническая спирал.шестерня 10 1 227545-5
12 Шестигр. гайка M6 1 252186-8
13 Кнопка стопорного штифта MT953 1 417771-6
14 Пружина кнопки стопора d-8 мм 1 234057-1
15 Самонарезающийся винт PT 4X22 4 266324-6
16 О-Кольцо 5(new) 1 213032-0
16 О-Кольцо 5(верс1) 1 213960-9
17 Стопорный штифт 4 к GA4030 1 256510-7
18 Корпус редуктора GA5030 1 318335-8
19 Резиновая шпилька 4 1 263002-9
20 Шариковый подшипник 6 1 210033-9
21 Кольцевая пружина 11 GA4530 1 233950-6
22 Стопорное кольцо R-26 GA5030 1 962105-3
23 Коническая спирал.шестерня 37 1 227546-3
24 Стопорное кольцо R-32 9555NB 1 962151-6
25 Подшипник 12 1 211129-9
26 Плоская шайба 12 для HR4000C 1 267113-2
27 О-кольцо 42 резиновое 1 213561-3
28 Корпус подшипника для GA4030 1 318336-6
29 Винт M6x14 4 265099-4
30 Лабиринтное кольцо для 9555NB 1 345464-4
32 Шпиндель 1 324954-0
33 Винт M5X16 1 265180-1
34 WHEEL COVER 125AK ASSEMBLY(new) 1 123099-9
34 Защитный кожух диска(верс2) 1 122887-1
34 Кожух диска в сборе GA5030(верс1) 1 135240-2
35 Внутренний фланец 1 224415-9
36 Гайка прижимная 14-45 1 224554-5
37 Самонарезающий винт PT 4X70 2 266325-4
38 GA5030 Метка названия 1 866062-6
40 Щеткодержатель для GA4030 1 643839-4
41 Щетки графитовые Makita CB-459 1 194722-3
43 Выключатель DPX-2110-R 1 650560-8
44 Фиксатор кабеля для GA5030 1 687681-3
45 Самонарезающий винт 4х18 1 266326-2
46 Конденсатор(new) 1 638739-1
46 Фильтр помех для 5012B/HR2400(верс1) 1 645200-1
47 Усилитель кабеля 8 для 9558NB 1 682559-5
48 Кабель резиновый 1.0-2-2.5 1 665394-6
49 Кнопка выключателя для 9555NB 1 419566-3
50 Корпус двиг в сборе GA5030(new) 1 451128-1
50 Корпус двигателя GA4030(верс1) 1 450795-9
51 Щеткодержатель для GA4030 1 643839-4
52 Компрессионная пружина 4 1 233121-5
53 Рычаг выключателя GA4530/5030 1 450797-5
54 Задняя крышка корпуса двигател 1 450794-1
55 Самонарезающий винт 4х18 1 266326-2
56 Самонарезающий винт 3X8(new) 2 266492-5
56 Самонарез. винт зажимной РT3X8(верс1) 2 265954-0
57 Табличка маркировочная(new) 1 806E99-1
57 Табличка маркировочная(верс2) 1 891976-0
57 Этикетка(верс1) 1 819327-5
1001 Боковая ручка 36 для MT953(new) 1 153489-2
1001 Рукоятка 36 в сборе(верс1) 1 153504-2
1002 Ключ зажимной гайки 35 9558NB 1 782423-1
1003 Пластиковый футляр для переноски(new) 1 824985-4
1003 Кейс для ушм d115-d125(верс1) 1 824736-5
1006 GRINDING WHEEL 125X6X22(A36P)(new) 1 A-80933
1006 GRINDING WHEEL 125X6X22(A36P)(верс1) 1 A-80656
5001 SAFETY INSTRUCTION LABEL 1 808153-7
7 Крыльчатка 56(new) 1 240139-9
7 Крыльчатка 56(верс1) 1 240107-2
