Аккумуляторный шуруповерт Maktec by Makita MT063SK2 разборка
Anat78 Дата: Понедельник, 07.10.2019, 09:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6264
  • Репутация:49±
Anat78

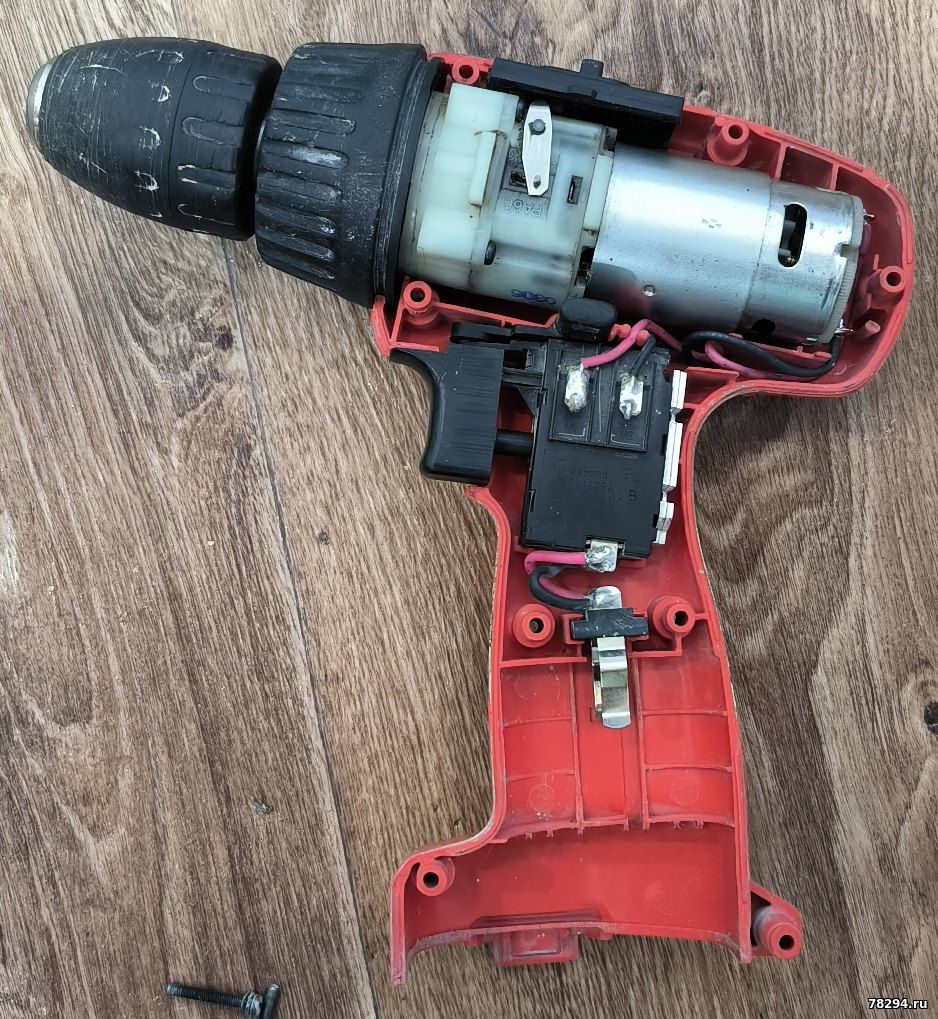

Аккумуляторный шуруповерт Maktec by Makita MT063SK2 разборка и чистка
Переделка аккумуляторов Maktec на литий 2,5ач

Инструкция к шуруповерту MT063SK2 https://www.manualslib.com/products/Maktec-Mt063-3723752.html

Характеристики:
Наличие реверса да
Жестк. вращ. момент, Нм 21
Мягк.вращ. момент, Нм 14
Частота вращения шпинделя, об/мин 0-350/0-1000
Мах диаметр сверления (дерево), мм 24
Max диаметр сверления (металл), мм10
Max крутящий момент , Нм 21
Емкость аккумулятора, А*ч 1,3
Вес, кг 1,4
Число скоростей 2
Тип патрона быстрозажимной
Размер зажимаемой оснастки, мм 0.8-10
Количество аккумуляторов в комплекте 2
Тип аккумулятора NiCd
Напряжение аккумулятора, В12
Тормоз двигателя есть
Число ступеней крутящего момента 19+1

Комплектация:












Кнопка Defond dgt-1225A 25A 14.4V

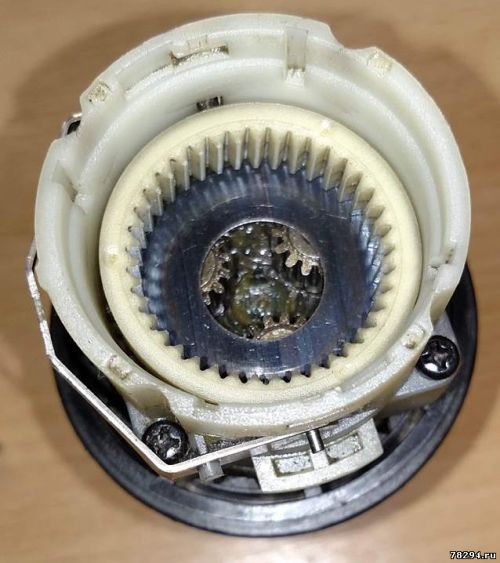

Пластиковые шестерни в редукторе
При большой нагрузке они разваливаются, необходимо заменить на такие же металлические с редуктора макиты (благо в макитовском редукторе этих шестеренок навалом, а ломается совсем другая :))




Шестерни все промываем и смазываем



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 07.10.2019, 10:25 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6264
  • Репутация:49±
Anat78

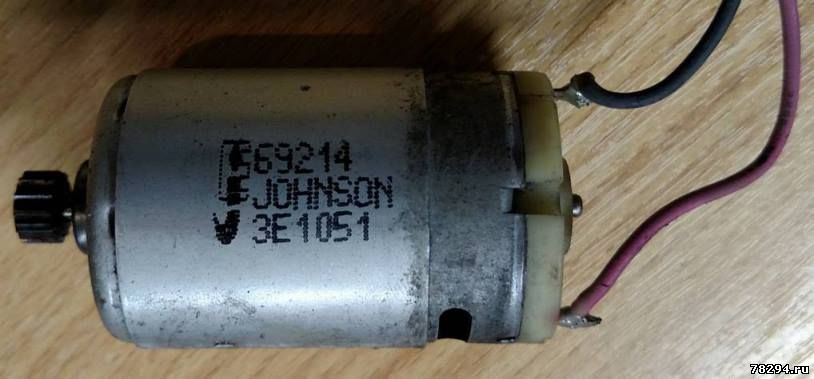

Двигатель не был прикреплен к фланцу редуктора
Привинчиваем болтиками М3:

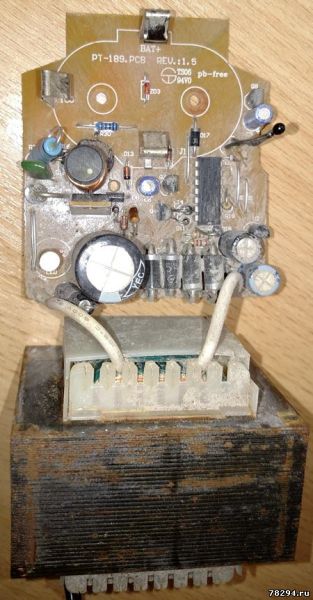

Разбираем зарядное устройство Maktec DC1850:
Ток заряда 1,4А
Напряжение аккумуляторов 9,6-18В

Ремонт: http://www.78294.ru/forum/6-423-1









Зарядное очень простое в работе, поставил батарею на зарядку горит красный, зарядилось - лампочка погасла



Взрыв схема на Maktec by Makita MT063



5) 650685-8 [ 10075355 ] Выключатель CGJ-3120E (нов. мод.)
5) 650531-5 [ 10075322 ] Выключатель DGT-1225A-07 (версия 1)
9) 125176-3 [ 10067718 ] Редуктор
11) 629798-6 [ 10074937 ] Эл. двигатель

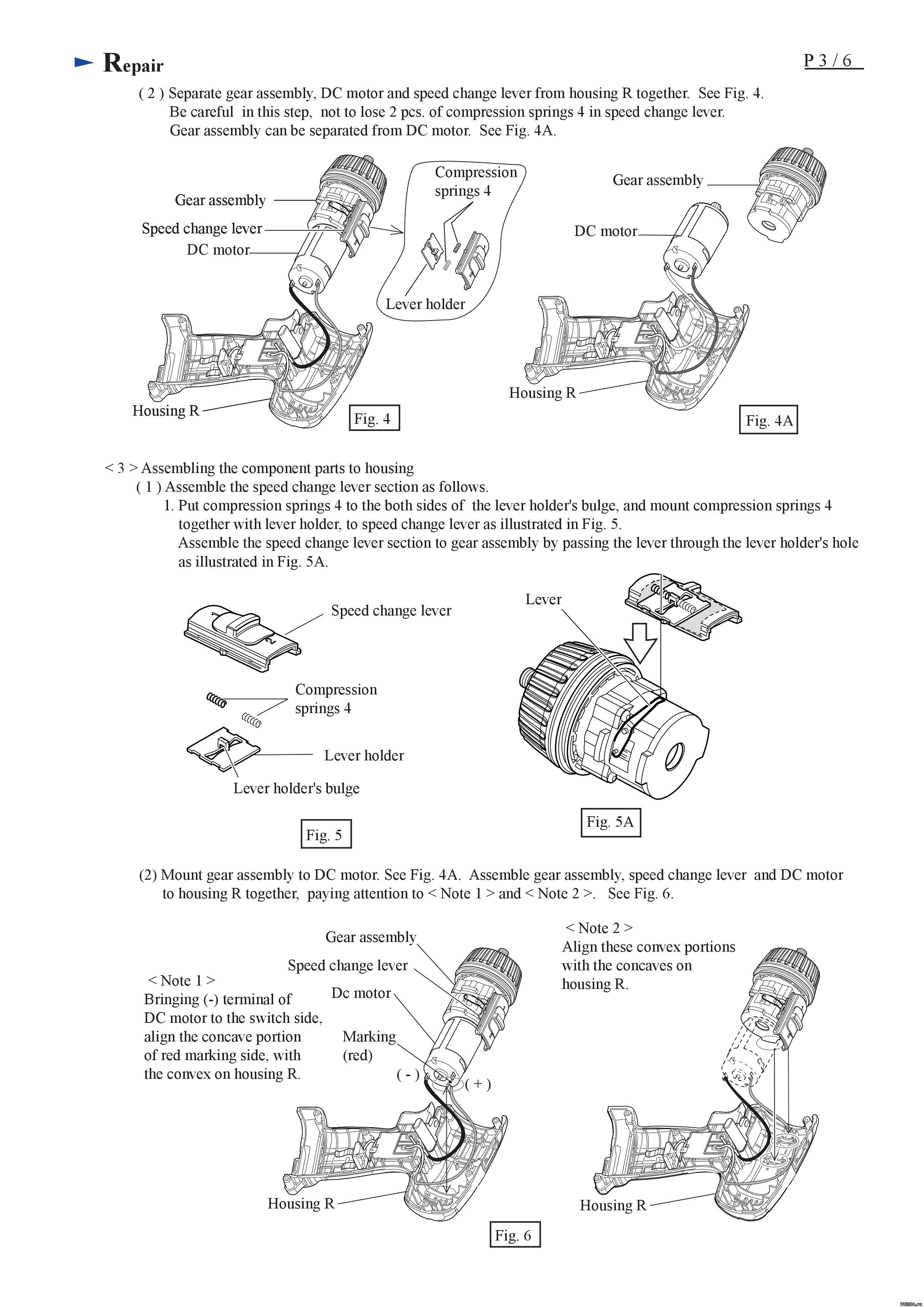

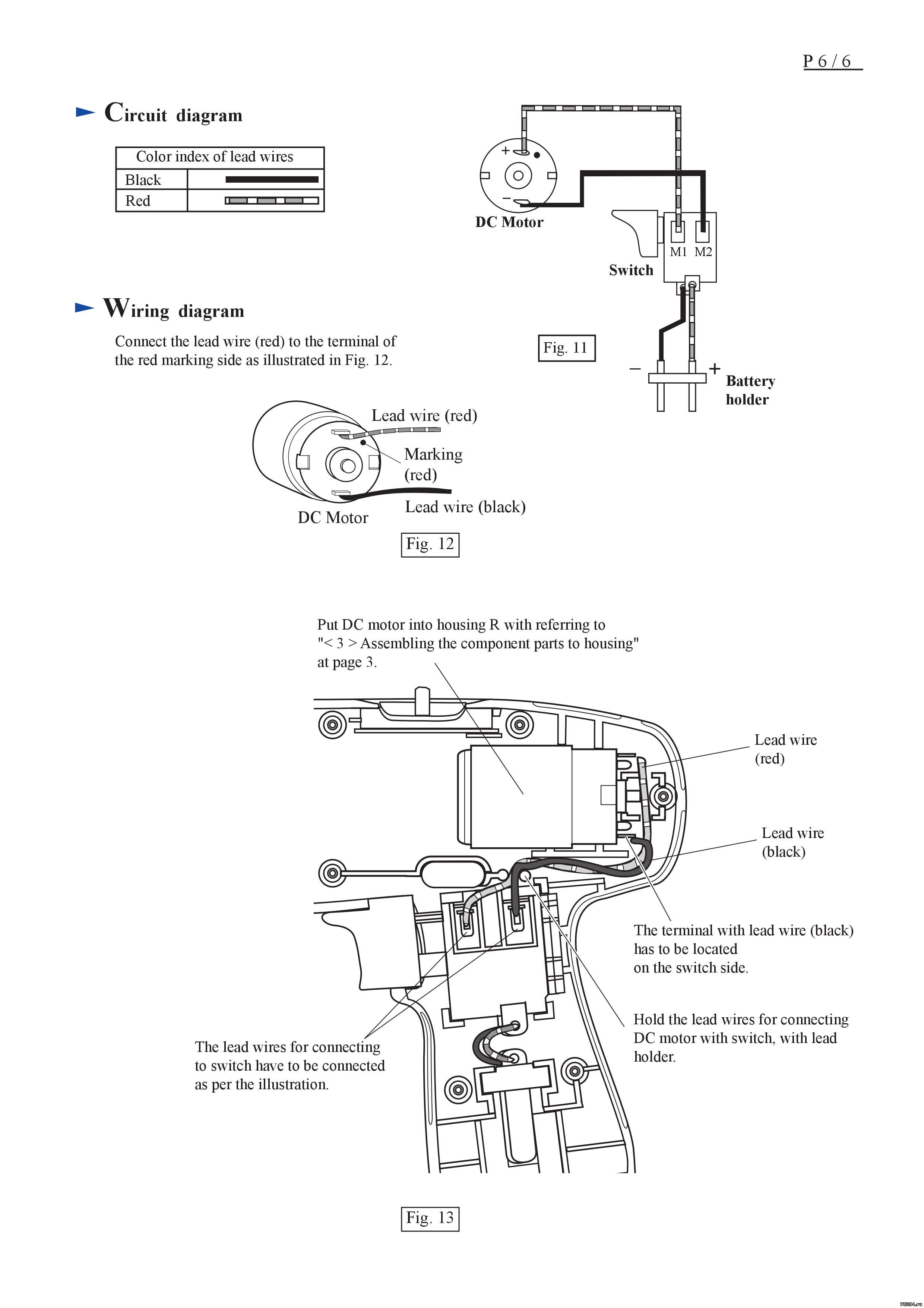

Инструкция по ремонту Maktec by Makita MT063
https://yadi.sk/i/j8w6v9VpmLmAEQ







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 07.10.2019, 10:39 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6264
  • Репутация:49±
Anat78

Продолжение:
