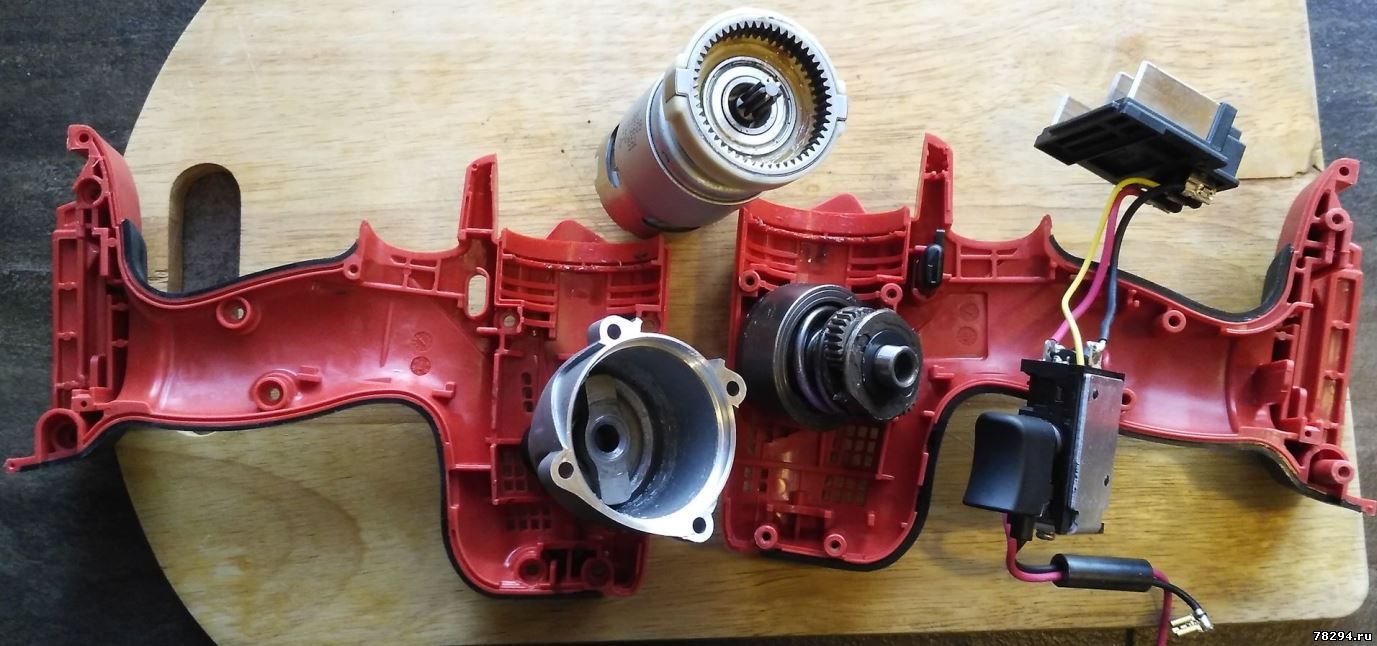

Maktec MT690e импульсный винтоверт 14.4В разборка
|
|
|
Anat78
|
Дата: Понедельник, 27.05.2019, 09:57 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7894
- Репутация:65±
|
Maktec MT690e импульсный винтоверт 14.4В разборка
Инструкция: https://www.manualslib.com/products/Maktec-Mt690-4121663.html

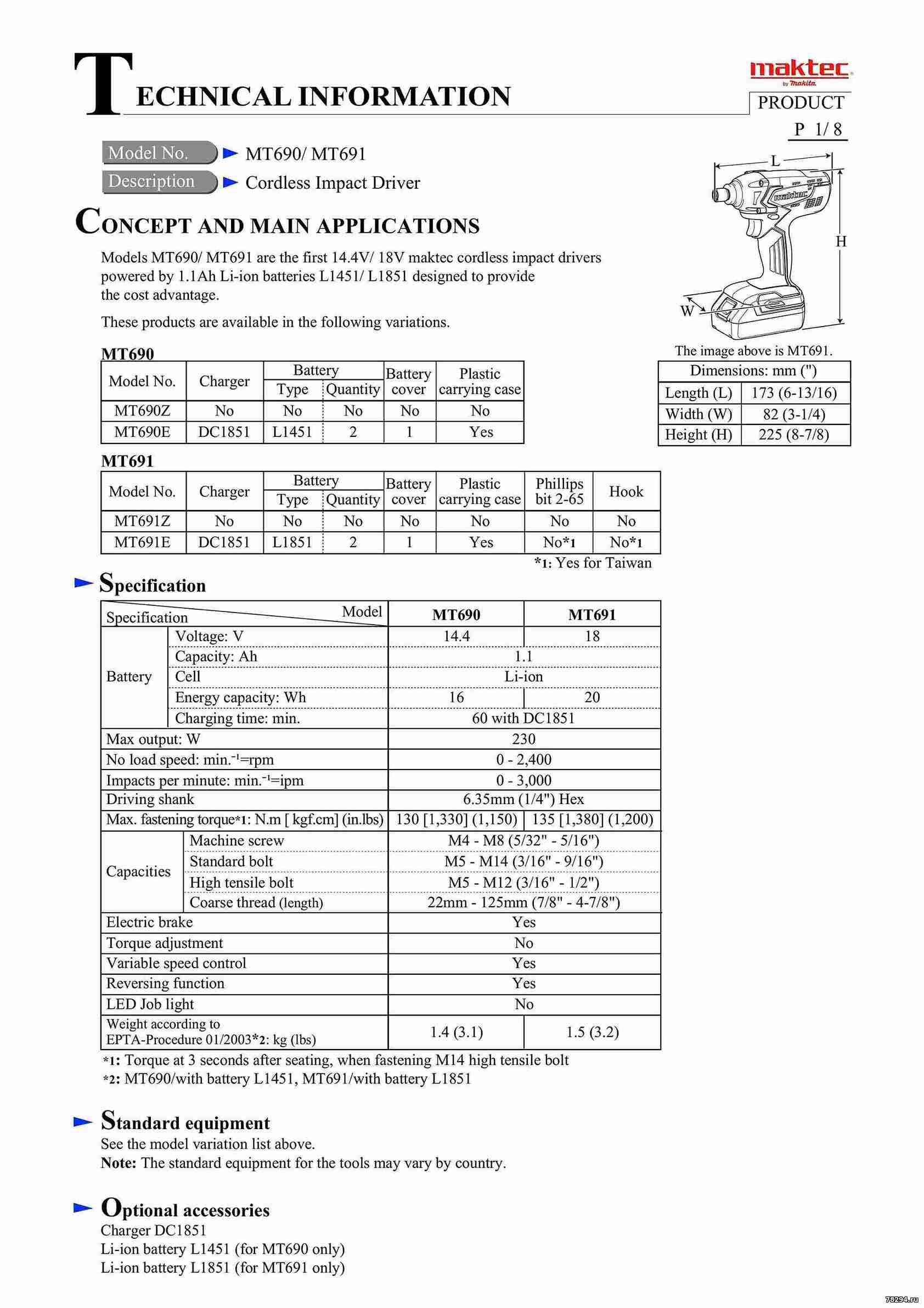

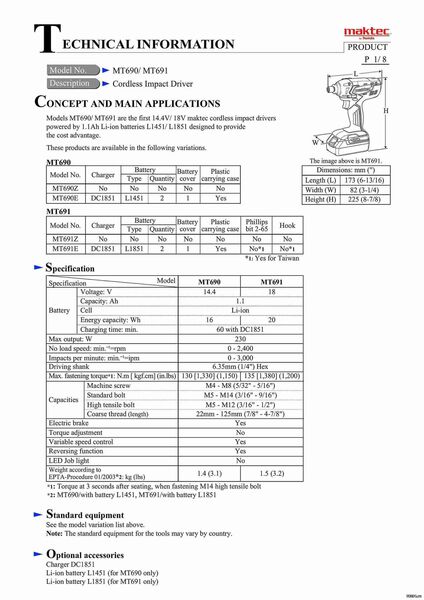

Характеристики:
Напряжение аккумулятора, В 14.4
Тип аккумулятора Li-Ion
Емкость аккумулятора, А*ч 1.1
Регулировка частоты вращения есть
Тип патрона шестигранный (1/4HEX)
Размер патрона 1/4 дюйма
Наличие удара есть
Наличие реверса есть
Max крутящий момент , Нм 130
Max размер крепежа, М 8
Вес, кг 1.4Наличие подсветки нет
Габариты, мм 173х82х225
Частота вращения шпинделя, об/мин 2400
Частота ударов, уд/мин 3000
Комплектация чемодан/кейс
Количество аккумуляторов в комплекте 2
Тип двигателя щеточный
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.10.2025, 00:39 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7894
- Репутация:65±
|

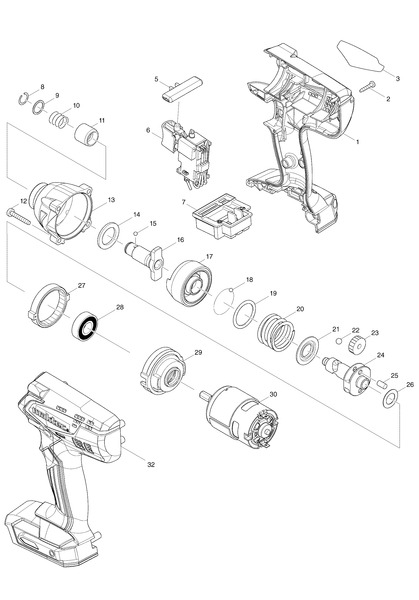

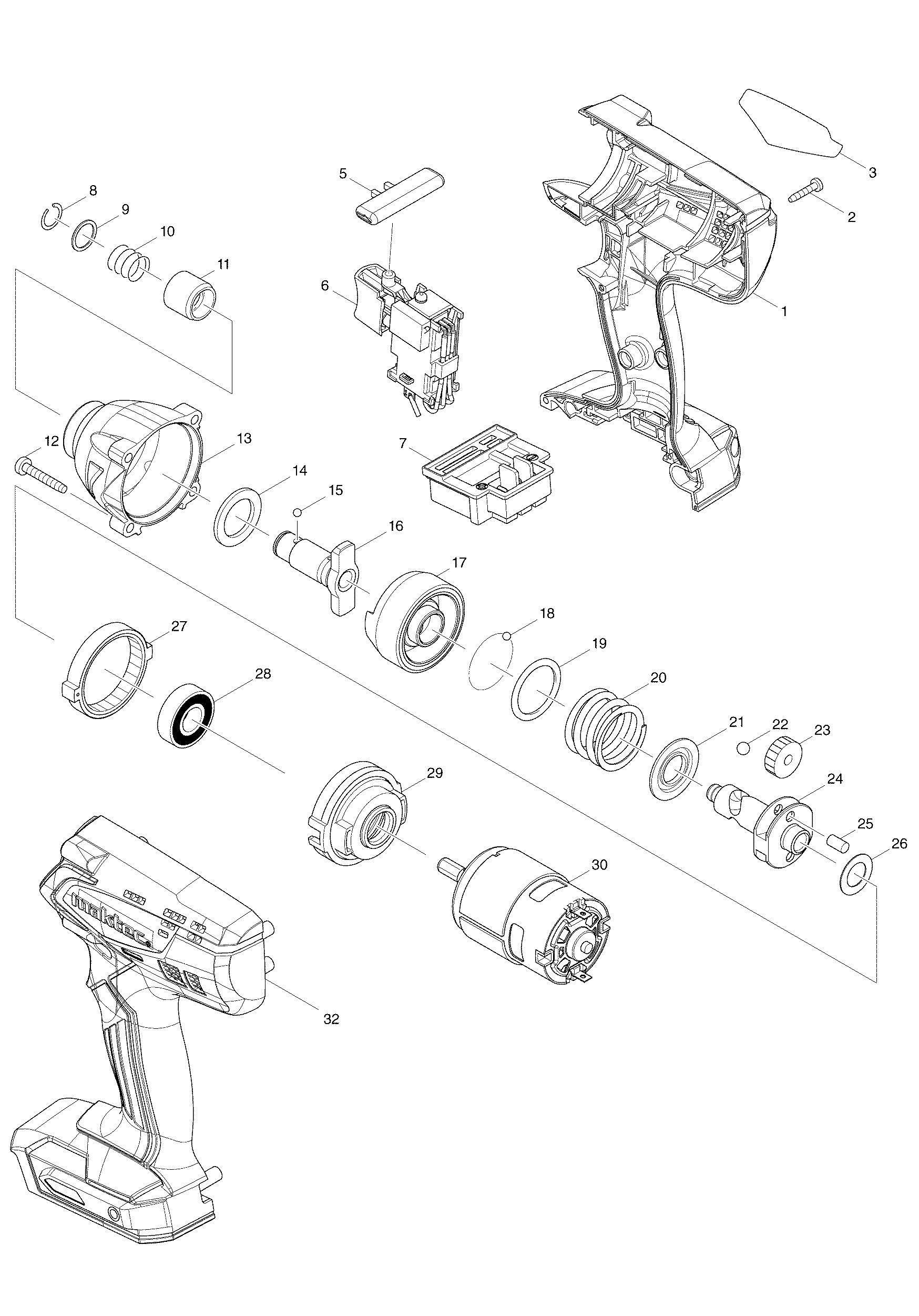

Схема и запчати:
1 Корпус к MT691 1 187419-1
2 Самонарезающий винт 3х16 #968 8 266429-2
3 MT690 Метка названия 1 897659-0
5 Рычаг переключения для MT691 1 453055-8
6 Выключатель 1 632A37-1
7 Предохранитель 1 643868-7
8 Кольцевая пружина 11 1 231951-8
9 Плоская шайба 12 1 267085-1
10 Компрессионная пружина 13 1 233005-7
11 Втулка 1 324420-7
12 Самонарезающийся винт 4*25 4 266374-1
13 Крышка корпуса ударника 1 141725-8
14 Нейлоновая шайба 19 1 261151-6
15 STEEL BALL 3.5(new) 2 216040-0
15 Стальной шарик 3.5 #343 см.216018-3(верс1) 2 216001-0
16 Ударный шпиндель 1 326188-1
17 Ударник MT691 1 326110-8
18 STEEL BALL 3.5(new) 24 216040-0
18 Стальной шарик 3.5 #343 см.216018-3(верс1) 24 216001-0
19 Плоская шайба 24 1 267175-0
20 Компрессионная пружина 25 1 234074-1
21 Тарельчатая шайба 14 к 6916D 1 267766-7
22 Стальной шарик 5.6 #348(new) 2 216041-8
22 Стальной шарик 5.6(верс1) 2 216011-7
23 Прямозубая шестерня 22 2 226336-1
24 Шпиндель 1 326109-3
25 Шпилька 5 2 256253-1
26 Плоская шайба 12 для 6916D 1 267212-0
27 Зубчатая шестерня 51 1 227279-0
28 Подшипник 6001ZZ 1 210107-6
29 Зубчатая шестерня 1 453056-6
30 Двигатель MT690 1 629971-8
32 Корпус к MT691 1 187419-1
1001 Крышка аккумулятора для MT081 1 452652-7
1002 DC1851 BATTERY CHARGER 1 ***DC1851
1003 Аккумулятор L1453(new) 2 196377-0
1003 Аккумулятор 14.4В L1451(верс1) 2 195419-7
1005 MT690E Кейс пластиковый LABEL 2 800G45-8
1006 Пластиковый чемодан MT691 1 821553-4
