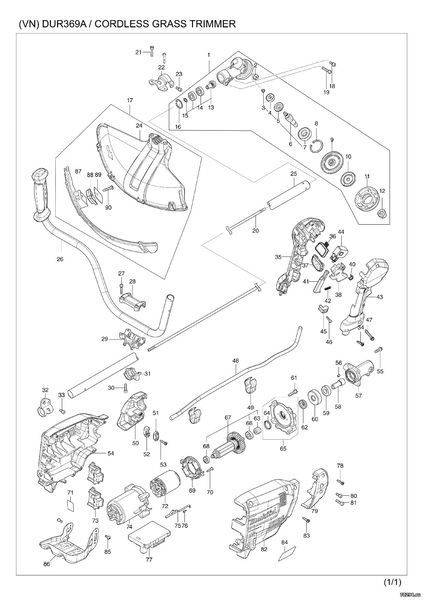

Аккумуляторный триммер Makita DUR369 схема и ремонт

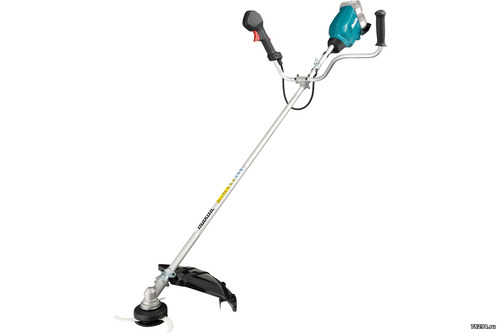

Модели DUR369A, DUR369L и DUR369N — это аккумуляторные триммеры,
питаемые двумя литий-ионными аккумуляторами LXT напряжением 18 В, соединенными последовательно, и разработанные для
«переключения с двигателя на аккумулятор».
Основные характеристики и преимущества:
• Максимальная выходная мощность 1 кВт, аналогичная триммерам с двигателем 30 мл
• Технология автоматического управления крутящим моментом (ADT)
• Технология активной обратной связи (AFT)
Доступны три модели с различными типами рукояток и защитных кожухов:
DUR369A: со смещенной рукояткой и стандартным защитным кожухом
DUR369L: со сквозной рукояткой и стандартным защитным кожухом
DUR369N: со сквозной рукояткой и узким защитным кожухом,
разработаны исключительно для нейлоновой режущей головки и пластикового лезвия
Примечание: Несовместимы с аккумуляторами BL1815, BL1815N и BL1820.
Электрокоса Makita LXT DUR369AZ предназначена для скашивания газонной травы. Работает либо с триммерной головкой, либо с двухлопастным ножом.
Бесщеточный двигатель обеспечивает высокую производительность.
Технология ХРТ предохраняет от проникновения пыли и влаги.
Число оборотов автоматически регулируется в зависимости от нагрузки.
Характеристики:
Посадочный диаметр 25.4 мм
Крепление М10х1,25 LH
Толщина лески 3 мм
Подача лески полуавтоматическая
Ширина скашивания для ножа 255 мм
Plastic Blade: 305 mm (12”)
Ширина скашивания для лески 430 мм
Плавный пуск да
Антивибрационная система да
Уровень звукового давления 82 дБ
Время заряда1 ч
Тип аккумулятораLi-lon
Напряжение аккумулятора 2х18 В
Общая длина 1846 мм
Габариты без упаковки 1846x628x530 мм
Вес нетто 6.6 кг
Обороты двигателя 4600/5500/7000 об/мин Есть реверс
Подшипник нижний - 6202WD
Инструкция - https://makita.in/wp-content/uploads/2020/08/DUR369-Manual.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:33 | Сообщение # 3
|
|
|
Добрый день, товарищи помогите одолеть макиту пожалуйста.
Купил триммер для травы макита, 2 порта по 18 вольт на борту, работает от 36В. Адская машина, 1 квт двигатель на борту, собрал для нее банк из 4х 6 ач аккамуляторов от Хейма, которые реально по 5.5 а.ч. выдают, купил два китайских аккамулятора "а-ля макита" в качестве донора-контактора и соорудил рюкзачок, где 2 по 2 параллельно от хейма должны в теории давать примерно 10-11 а.ч. Все собрал, но инструмент не запускается, выдает ошибку при запуске - перегрев аккамуляторов. Коротил на прямую + на батарейном коннекторе и Т, 10к, 20к, 100к - одно и тоже.
Подскажите пожалуйста, какое сопротивление термистора на XLT макитовской или как обмануть шайтан машину?
2по2 аккамулятора собирал сознательно, на такой мощности двигателя аккамуляторы греются безбожно и быстро деградируют. Собственно паралельным подключением хочу скинуть токовую нагрузку на батарею, перевести их в щадящий режим и увеличить продолжительность работы. Вот только не пойму, как обмануть инструмент.
Триммер DUR369. С платы китайских аккумов, что пошли на коннектор все сдул. Куда копать?
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 05:21 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:33 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
Цитата kalinamob (  ) С платы китайских аккумов, что пошли на коннектор все сдул. Куда копать?
Цитата kalinamob ( ) какое сопротивление термистора на XLT макитовской
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 5
|
|
|
0 ом? так не бывает. Нельзя замерить у кого есть LXT орига?
Цитата Anat78 ( ) дуть обратно |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
вот именно которые используются в качестве коннектора и должны быть с деталями тоже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 7
|
|
|
Цитата Anat78 ( ) вот именно которые используются в качестве коннектора и должны быть с деталями тоже smile
То китайское барахло, что я использую в качестве контактора стоило 300р на авито вместе с 2000мАч ячейками. У инструмента Т контакт одинарный, т.е. он без обмена данными с платой.
Нужно просто обойти термореле, чтобы инструмент не выдавал ошибку "перегрев батареи". Зачем для этого "остальные" детали? Тут все как то проще, пока не понял как. )
На ютубах народ просто фольгу всовывает или перемычку между + и Т и многие инструменты работают.
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 16:04 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
Цитата kalinamob ( ) , а зачем? ))) Цитата kalinamob ( ) Нужно просто обойти термореле, чтобы инструмент не выдавал ошибку "перегрев батареи". Цитата kalinamob ( ) китайское барахло
без фото что у вас за барахло и не понятно ничего
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 9
|
|
|
Цитата Anat78 ( ) без фото что у вас за барахло и не понятно ничего |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:34 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
Цитата kalinamob ( ) У меня в качестве контактора от китайского аккамулятора осталась голая плата с 3мя контактами + - и Т
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 11
|
|
|
Цитата Anat78 ( ) замкните т на + |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
значит нет контакта у китайской акб с контактом у макиты
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 13
|
|
|
Спасибо, кажется проблему нашел. Дело как обычно было не в бобине. )
При сборке корпуса инструмента провод от Т одного из портов попал под половинки корпуса и был перебит. Собственно имитировал разрыв в цепи термореле.
Сейчас урегулирую. А то всю голову сломал с дуру. )
Все заработало, вместо перемычек диод с падением на переходе 0.5В, лень уже менять, пусть они живут.
Собственно в качестве компенсации морального ущерба несколько фоток колхозинга, что я запилил под триммер. Задача стояла понизить токовую нагрузку на аккамуляторы - XLT долго не живут на 1 Квт в этом приборе судя по отзывам из за перегрева и быстрого разряда и не покупать оригинальные батареи макита ибо в хозяйстве полно 6 амперных от Хейма. Инструмент практически новый достался не дорого, пойду покошу травку. )
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 17:30 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
Замечательно
да есть такая же коса, брал за 6тыс, да батареи обычные 5 ач на ней греются при работе
Если разбирали косу то можно было просто сделать сразу разьемы XT90
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 15
|
|
|
Вот совпадение! ) И как в работе, хватает? Меня напрягали американские форумы, говорят отказы у них по платам есть. У меня тоже плата заменена, судя по тому, что я внутри увидел, причем на коленке и рукожопом, скрутки даже непаялись. ) Мне показалось, что макита максимум выжать смогла из этого формата батарей и с этим все проблемы - после того как батарея устает от времени, падение напряжения слишком большое, но еще до отсечки и плата на повышенных токах работает. В общем понаблюдаю, досталась не за 6 конечно, но тоже относительно дешево. Будь проклят тот день, когда я посеял газон. )
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 17:40 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.07.2025, 10:35 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7627
- Репутация:62±
|
Цитата kalinamob ( ) И как в работе, хватает?
Я сделаю потом отдельную тему по этому триммеру и все скину туда просто
