Makita 4604D кусторез схема и ремонт
Аккумуляторный секатор Makita 4604DW
Легкий инструмент для механизации работ в саду. А именно для обрезки веток толщиной до 30 мм. В качестве источника энергии используется 24-вольтный аккумулятор емкостью 3 Ач. При работе по веткам диаметром 25мм на срезание одной требуется всего 0.4 с. На полном заряде батареи можно сделать до 10000 продуктивных резов. Батарея заряжается в течении часа, имеет защиту от перенапряжения и регулятор напряжения. Крепится на поясном ремне. Вес секатора - 1.0 кг.
Вес, кг 1
Напряжение аккумулятора, В 24
Емкость аккумулятора, Ач 3,0
Толщина реза, мм 30
Тип аккумулятора NiCd

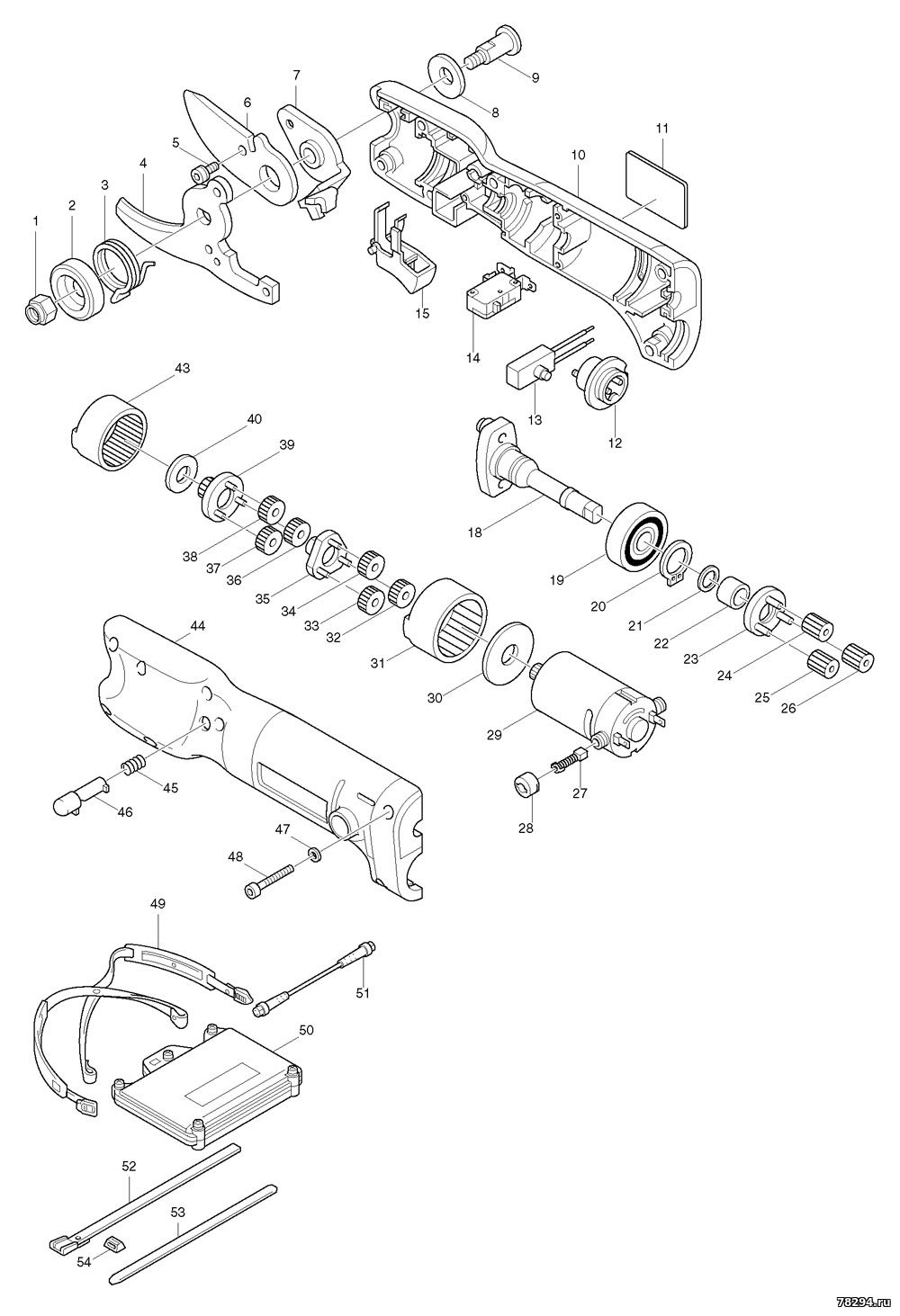

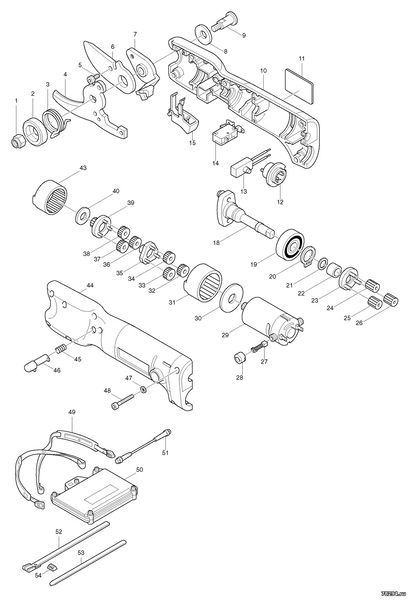

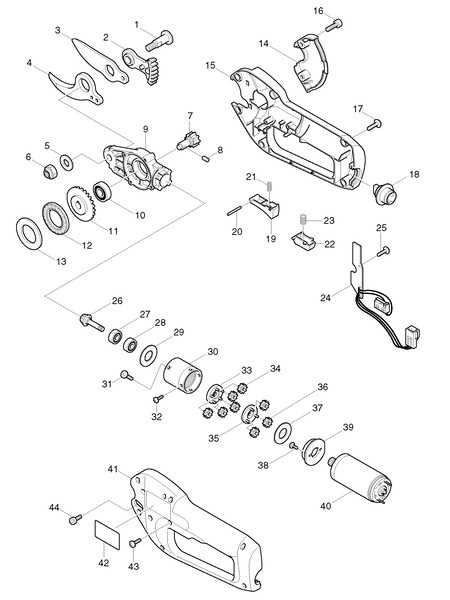

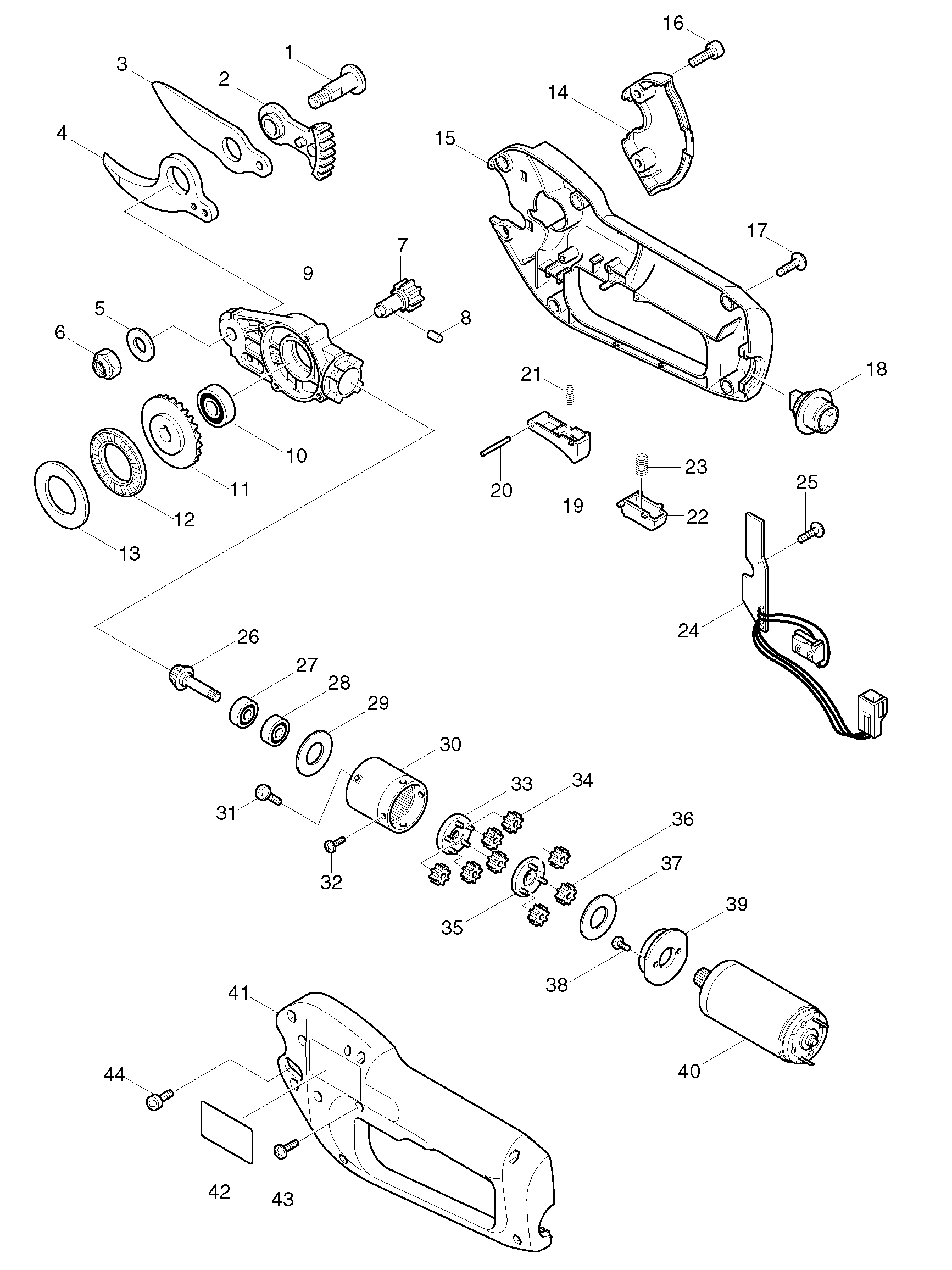

Схема:
Запчасти:
Номер Артикул Название
1 266230-5 деталь
2 153396-9 Держатель ножа для 4604D
3 A-86670 Нож к 4604D
4 A-86664 Нож к 4604D
5 941201-0 Плоская шайба 8 к LS1013/4131/
6 252128-2 Шестигр. гайка M8-13
7 226394-7 Прямозубая шестерня 9
8 256014-9 Шпилька 3
9 317231-7 Корпус редуктора
10 211051-0 Подшипник 609LLB
11 226785-2 Коническая шестерня 45
12 216416-1 Игольчатый подшипник
13 216207-0 Шайба 2542
14 416961-8 Кожух диска для 4604D
15 183142-6 Корпус 4604D
16 266273-7 Болт с внутр.шестигран. M4X12
17 911028-2 Винт М3х16
18 638855-9 LEAD UNIT
19 416967-6 Рычаг выключателя
20 256176-3 Шпилька 2.5
21 231473-8 Компрессионная пружина 4
22 416966-8 Предохранительный рычаг
23 233075-6 Компрессионная пружина 6
24 631365-5 деталь
25 911002-0 PAN HEAD SCREW M3X6
26 226784-4 Коническая шестерня 13
27 211012-0 Подшипник 606ZZ
28 211012-0 Подшипник 606ZZ
29 267198-8 Плоская шайба 14
30 226392-1 Шестерня внутр. зацепления 44
31 911002-0 PAN HEAD SCREW M3X6
32 265954-0 Самонарез. винт зажимной РT3X8
33 151718-7 Ось шестерни
34 226386-6 Прямозубая шестерня 14
35 153269-6 Прямозубая шестерня 16 в сборе
36 226386-6 Прямозубая шестерня 14
37 267198-8 Плоская шайба 14
38 265078-2 Винт M2.5X12
39 416968-4 деталь
40 629742-3 Двигатель
41 183142-6 Корпус 4604D
42 851738-8 NAME PLATE 4604D
43 911018-5 Винт M3X12 4604D/BO6030/VR250D
44 266273-7 Болт с внутр.шестигран. M4X12
1001 783201-2 Ключ шестигранника 3 мм.
1002 410048-8 Держатель ключа 3.4
1003 782212-4 Ключ гаечный торцовый 13 5016/
1004 166062-9 Повязка
1005 166055-6 деталь
1006 168356-8 деталь
1007 168542-1 HOLSTER
1008 182470-6 деталь
1009 416977-3 Крышка аккумулятора
1010 630654-5 C4600 CONTROLLER
1011 193001-6 Аккумулятор 4600
1012 661979-6 CONNECTION CORD
1013 A-86670 Нож к 4604D
1014 824556-7 PLASTIC CARRYING CASE
2001 ***DC4600 DC4600 BATTERY CHARGER
Инструкция по ремонту - https://www.makitapro.ru/u/spares/repair/4604D-TE.pdf
Аккумуляторный секатор Makita 4604DW предназначен для обрезки веток, но в отличие от кусторезов - для обрезки отдельных веток.

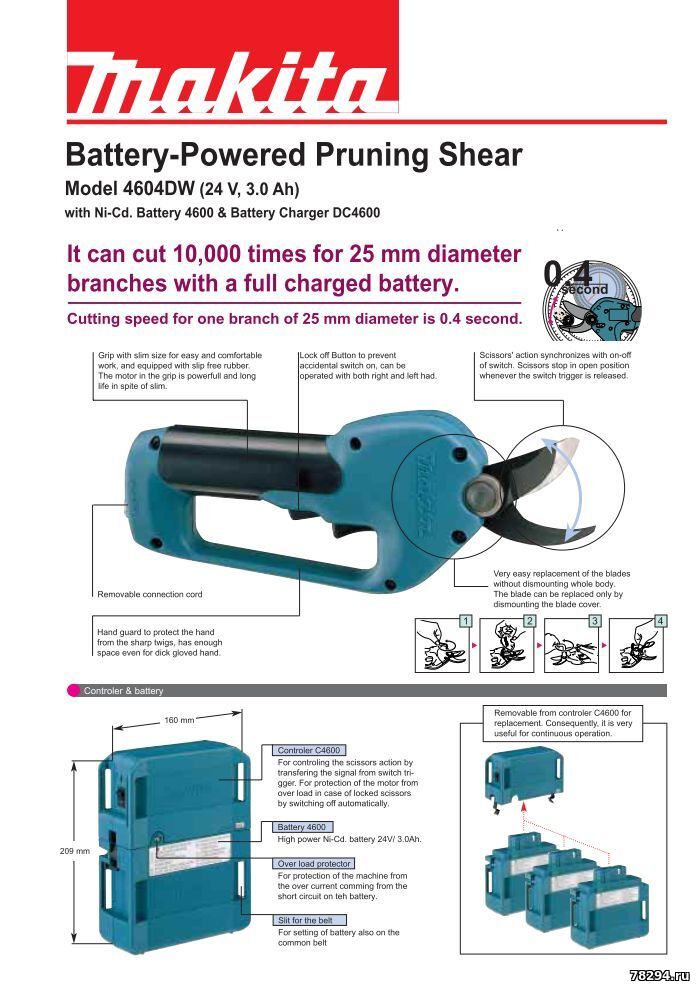

Например, на виноградниках. По сути, это исключительно профессиональный инструмент, что собственно и подтверждается его производительностью. На срезание одной ветки толщиной 25 мм требуется всего 0.4 с, а на полном заряде батареи таких веток можно срезать до 10000.

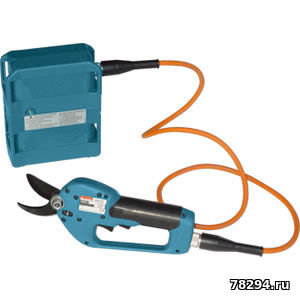

Источником энергии для секатора Макита 4604DW служит аккумуляторная батарея напряжением 24В и емкостью 3 Ач. Но без проводов здесь не обошлось. Дело в том, что аккумулятор весом 2.5 кг крепится на поясном ремне и сообщается с инструментом посредством легко подключаемого комплектующего соединительного кабеля, длины которого достаточно, чтобы работать, держа секатор в вытянутой руке. На поясном же ремне крепится кобура для самого секатора, так что руки пользователя в перерывах между работой непосредственно с секатором абсолютно свободны, а сам инструмент всегда под рукой.
Аккумулятор, поставляемый в комплекте, дополнен регулятором напряжения и содержит защиту от перегрузки. Для восстановления растраченного во время работы с инструментом заряда требуется всего один час.

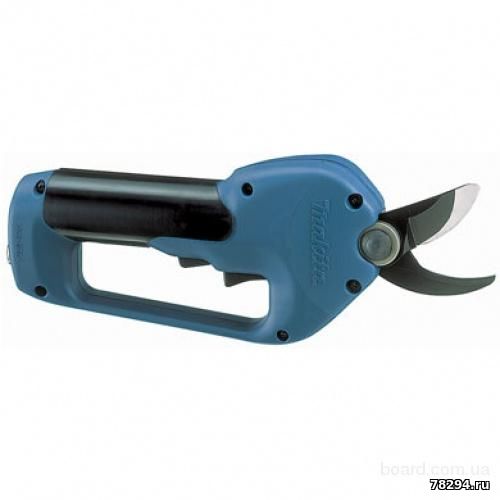

Сам же секатор весит 1 кг. Выполнен он в компактном корпусе. Его размеры составляют 286х107х41 мм. Ручка эргономичной формы содержит прорезиненную вставку, что добавляет уверенности в управлении инструментом, исключая его соскальзывание. Клавиша пуска также обрезинена и достаточно велика, чтобы можно было управлять машинкой в защитных перчатках.
Поскольку аккумуляторный секатор Макита 4604 DW относится к режущим инструментам, то он не является абсолютно безопасным. Чтобы избежать травматизма в результате случайного включения, разработчики предусмотрели соответствующую защиту.

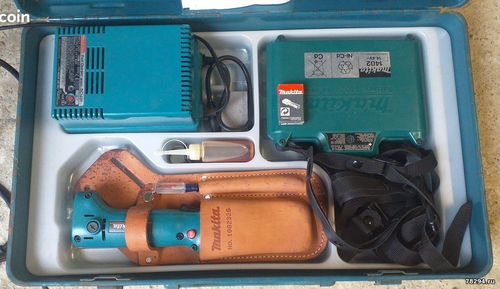

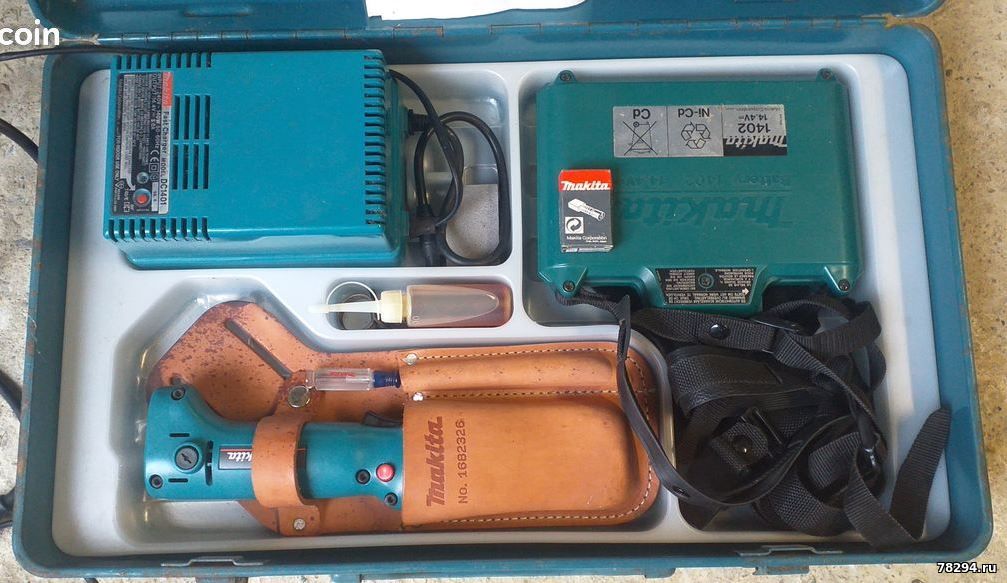

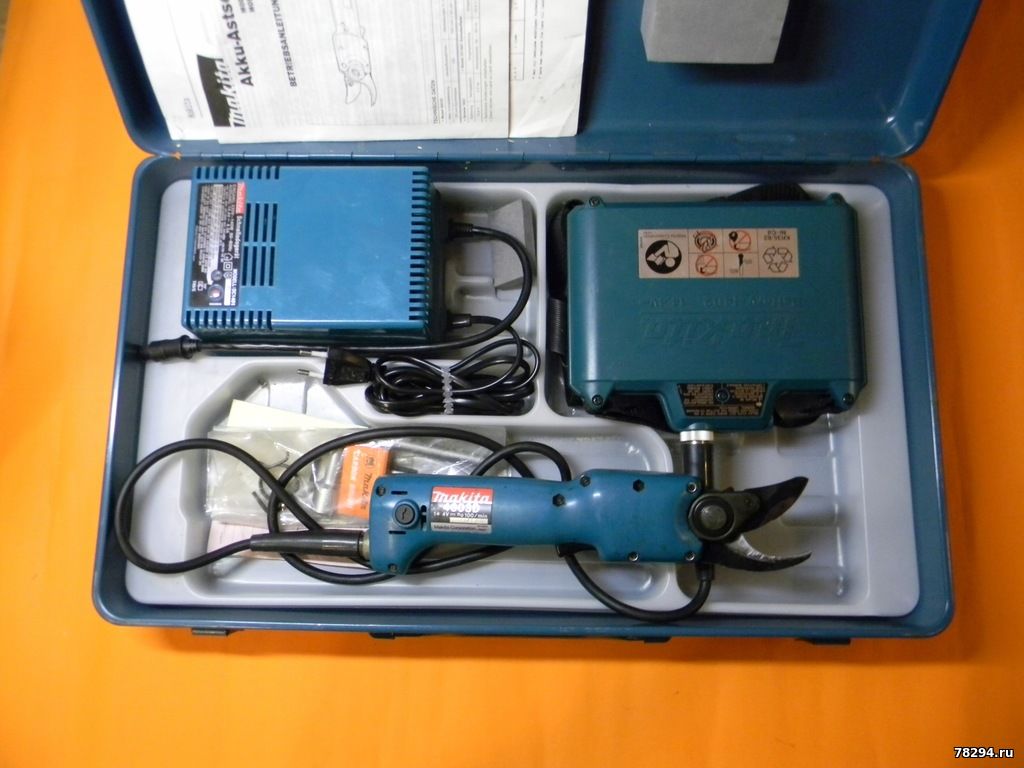

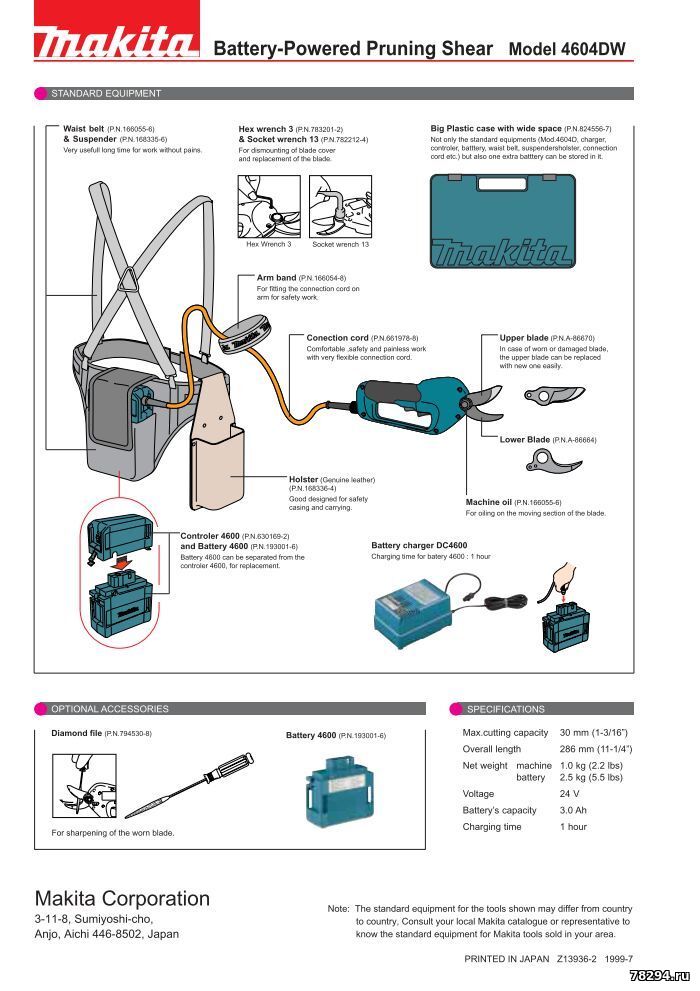

Поставляется секатор с практичным большим кейсом, где удобно размещается сам инструмент, аккумуляторная батарея, зарядное устройство к ней, дополнительный верхний нож, инструмент для его замены и уже упомянутые поясной ремень для аккумулятора и кобура для секатора.
