УШМ 18В Makita DGA504 ремонт и схема

Форумчане:

Всего пользователей

Страница 1 из 1
1

Anat78

Дата: Среда, 19.03.2025, 09:56 | Сообщение # 1

Администраторы

Anat78

Подполковник

Сообщений:8022
Репутация:66 ±

Makita DGA504 18 В LXT Бесщеточная аккумуляторная 125-миллиметровая угловая шлифовальная машина с ползунковым переключателем

Покупал здесь по акции - https://alli.pub/761g1x?erid=2SDnjeR9EUt

DGA504
18 В LXT Бесщеточная аккумуляторная 125-миллиметровая угловая шлифовальная машина с ползунковым переключателем
Особенности
-Обнаружение отдачи, защита от перезапуска и плавный пуск
-Автоматический привод крутящего момента увеличивает крутящий момент для выполнения любого реза
-Высочайшая производительность при скорости вращения 8 500 об/мин без нагрузки
-Технология XPT, защищающая от пыли и влаги
-Электронный ограничитель тока
Технические характеристики
-Выдавливаемый центральный диск:125 мм
-Отрезной диск:125 мм
-Шлифовальный диск:125 мм
Скорость вращения без нагрузки:8 500 об/мин
Габаритные размеры:362 мм
Вес нетто (шкурка):2.0 кг
Напряжение:18 В

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 17.10.2025, 23:11 | Сообщение # 2

Администраторы

Anat78

Подполковник

Сообщений:8022
Репутация:66 ±

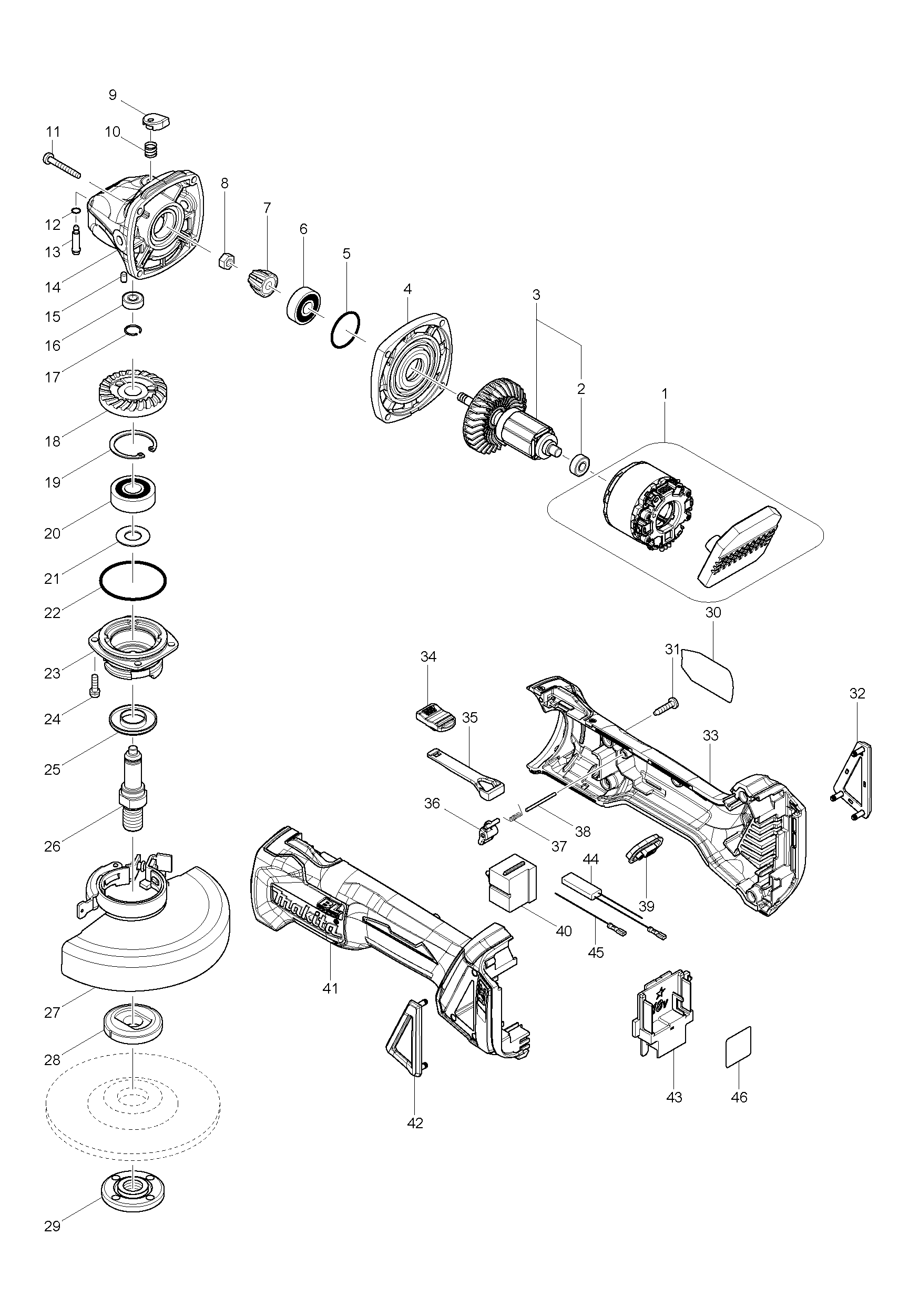

Запчасти:

1 STATOR COMPLETE 1 629140-1
2 Подшипник 1 210034-7
3 ROTOR ASS'Y(new) 1 519378-5
3 ROTOR ASS'Y(верс1) 1 519354-9
4 Корпус редуктора COVER 1 319214-3
5 O-Кольцо 26 для MT950 1 213445-5
6 Подшипник 629) 1 210042-8
7 Коническая спирал.шестерня 10 1 227541-3
8 Шестигр. гайка M6 1 252186-8
9 Кнопка стопорного штифта MT953 1 417771-6
10 Компрессионная пружина 8 1 233072-2
11 Самонарезающий винт 4X30 4 266361-0
12 О-Кольцо 5 1 213960-9
13 Стопорный штифт 4 1 256546-6
14 Корпус редуктора 1 319213-5
15 Резиновая шпилька 4 1 263002-9
16 Шариковый подшипник 6 1 210033-9
17 Кольцевая пружина 11 GA4530 1 233950-6
18 SPIRAL BEVEL GEAR 37 1 227641-9
19 Стопорное кольцо R-32 9555NB 1 962151-6
20 Подшипник 12 1 211129-9
21 Плоская шайба 12 для HR4000C 1 267113-2
22 О-кольцо 45 1 213622-9
23 Корпус подшипника 1 318331-6
24 Винт M4X14 для 9522NB/1100 4 911121-2
25 Лабиринтное кольцо для 9555NB 1 345464-4
26 Шпиндель 1 324954-0
27 Защитный кожух диска 125 мм Makita 1 123145-8
28 Внутренний фланец 1 224415-9
29 Гайка прижимная 14-45 1 224554-5
30 DGA504 Метка названия 1 850J42-2
31 Самонарезающий винт 4х18 5 266326-2
32 DUST COVER R 1 455450-8
33 MOTOR H0USING SET 1 187998-9
34 SWITCH KNOB 1 455447-7
35 SWITCH LEVER 1 455446-9
36 LEVER 1 455448-5
37 TORSION SPRING 2 1 231679-8
38 PIN 2 1 268330-7
39 Индикатор PANEL COMPLETE 1 142901-7
40 Выключатель к BGA452/BGA450 1 650579-7
41 MOTOR H0USING SET 1 187998-9
42 DUST COVER L 1 455449-3
43 TERMINAL 1 643899-6
44 RESISTOR UNIT 1 632E34-1
45 LEAD UNIT 1 632E33-3
46 DGA504 SERIAL NO. LABEL 1 850J49-8
1001 GRINDING WHEEL 125X6X22(A36P) 1 A-80656
1002 GRIP 36 COMPLETE 1 158237-4
1003 Ключ зажимной гайки 35 9558NB 1 782423-1
1004 DC18RA FAST CHARGER 1 ***DC18RC
1005 Аккумулятор BL1830 2 196015-4
1005 Аккумулятор BL1840 2 196400-1
1006 Крышка аккумулятора для BTM40 1 450128-8
1007 Кейс пластиковый 1 821636-0

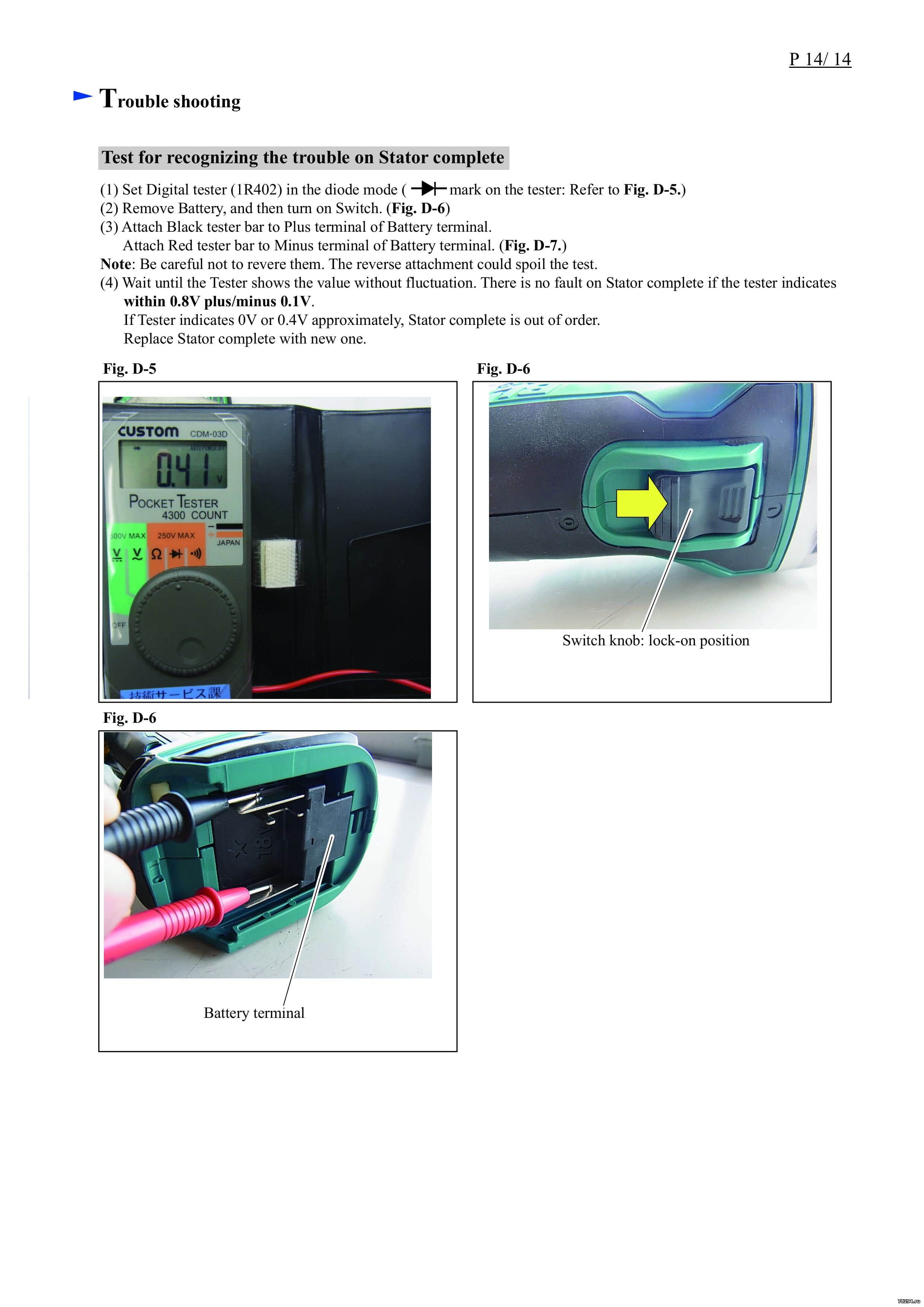

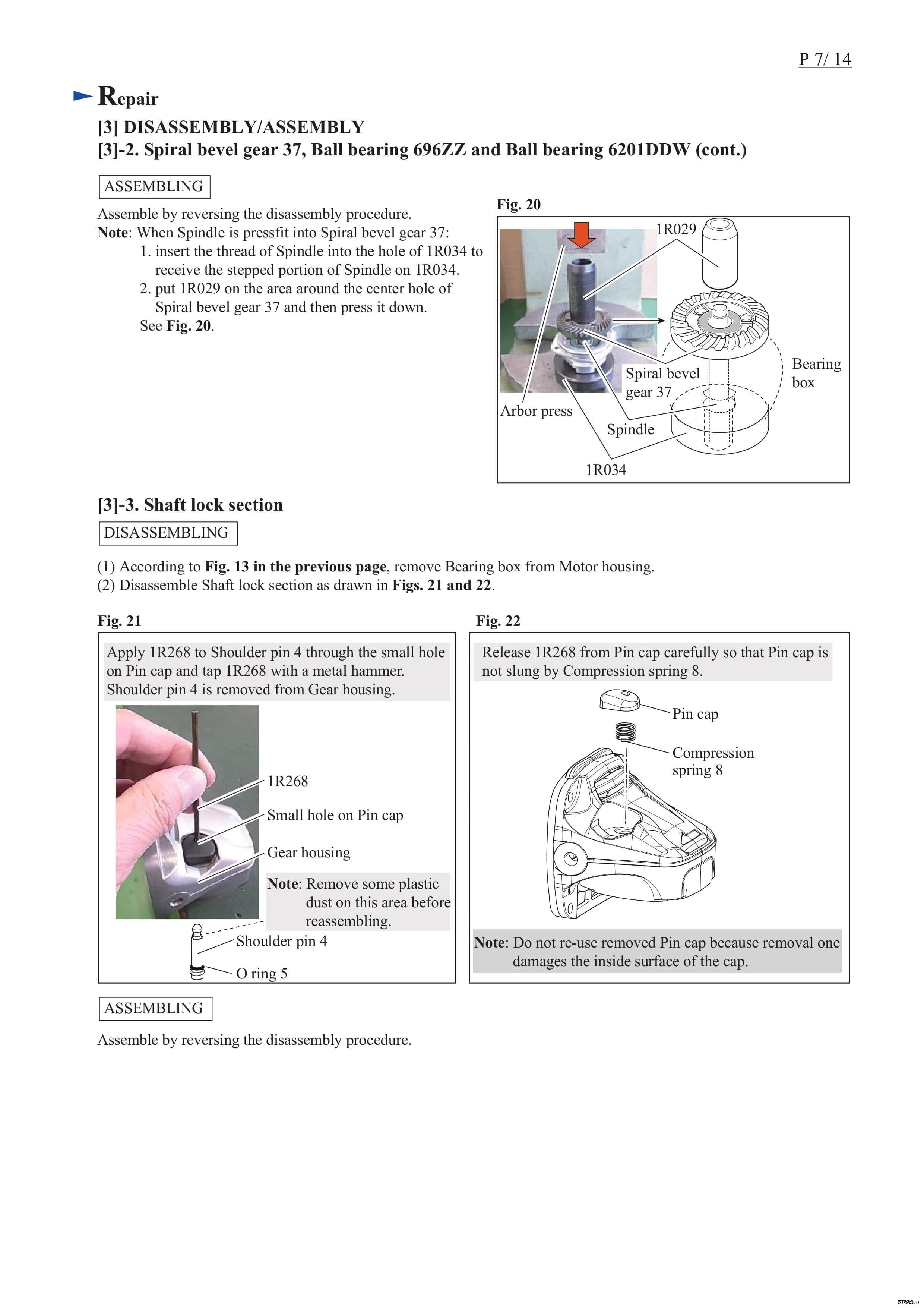

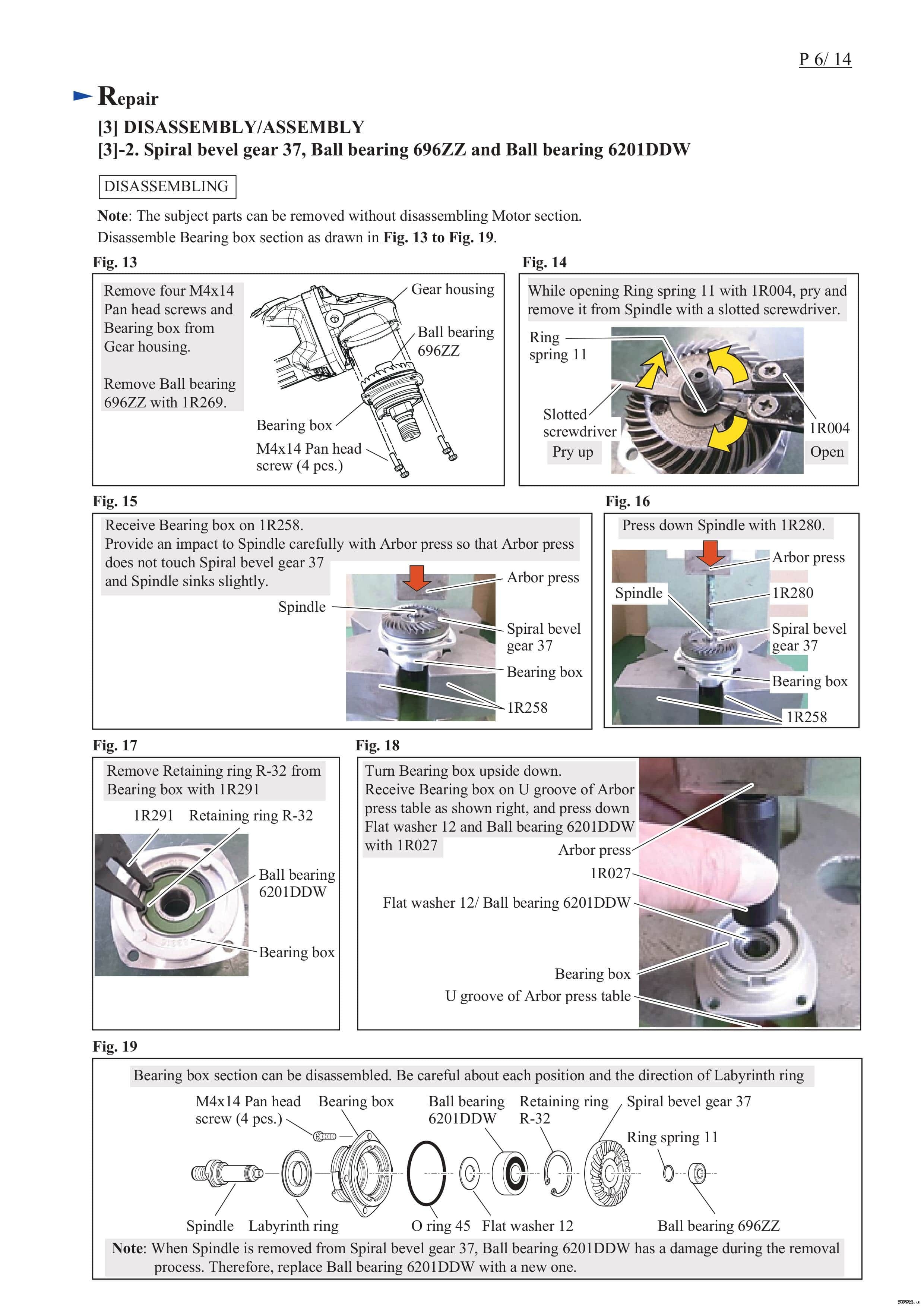

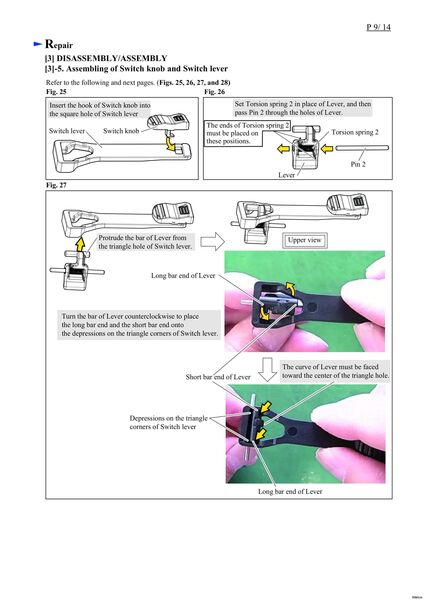

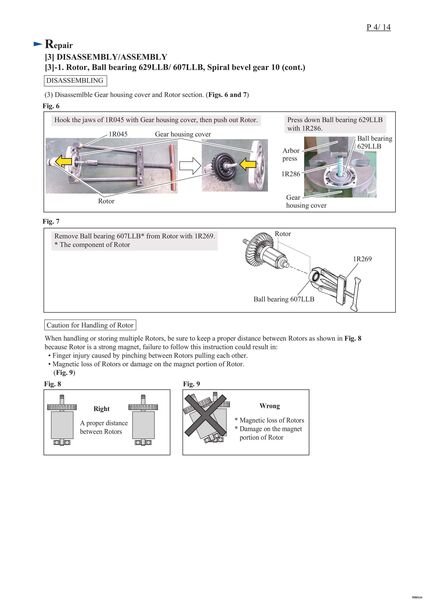

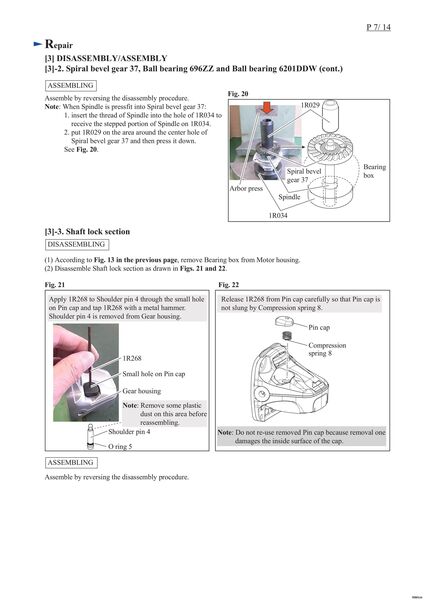

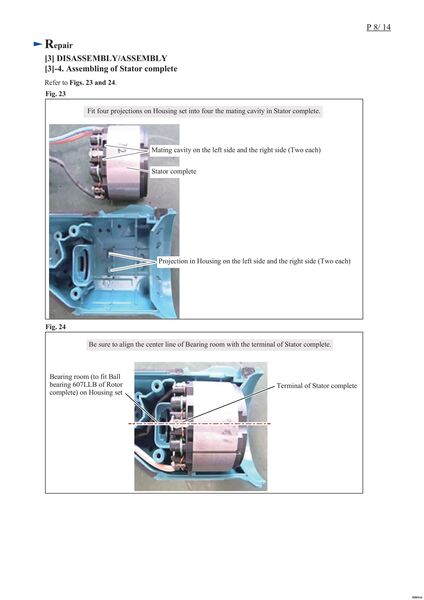

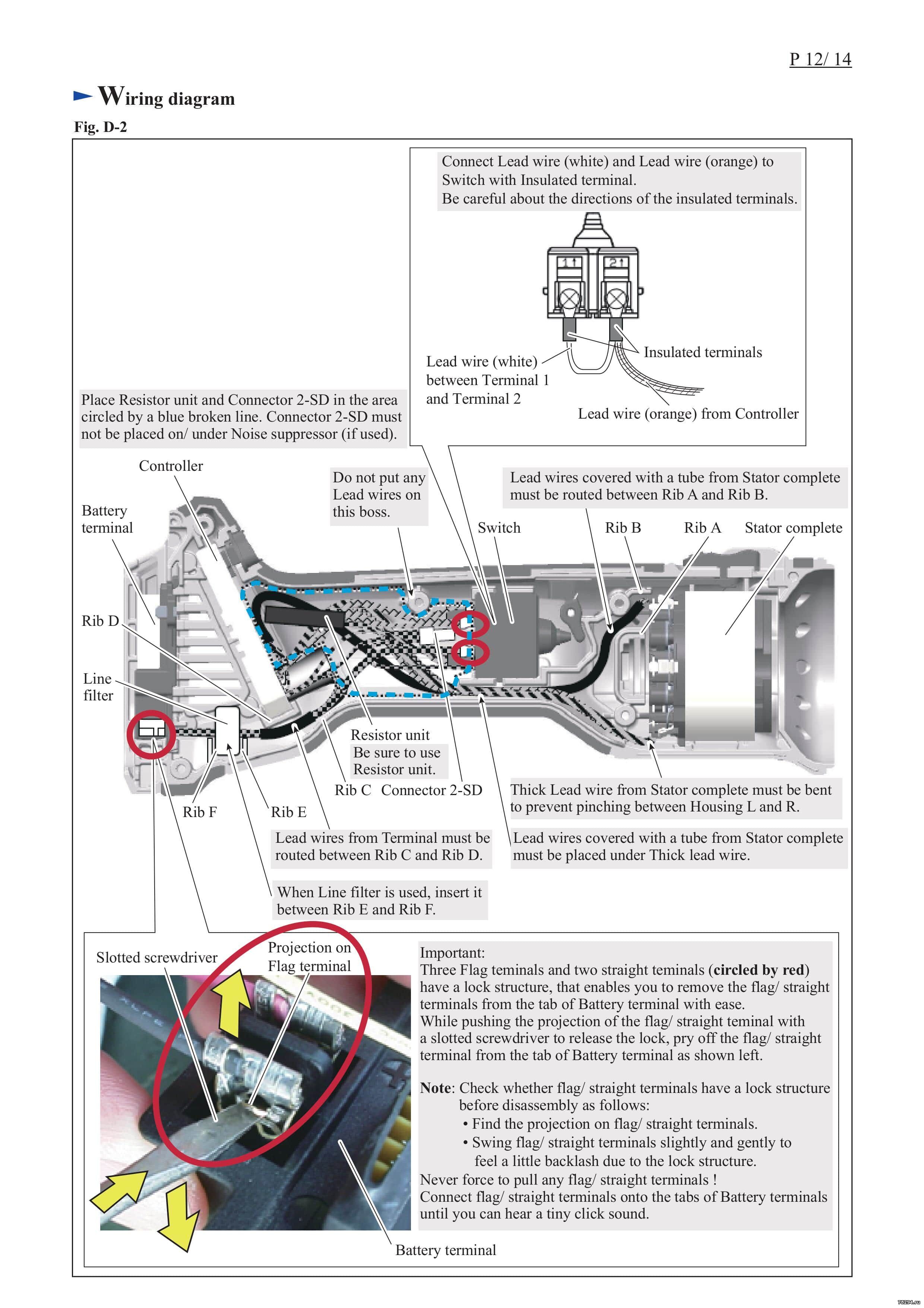

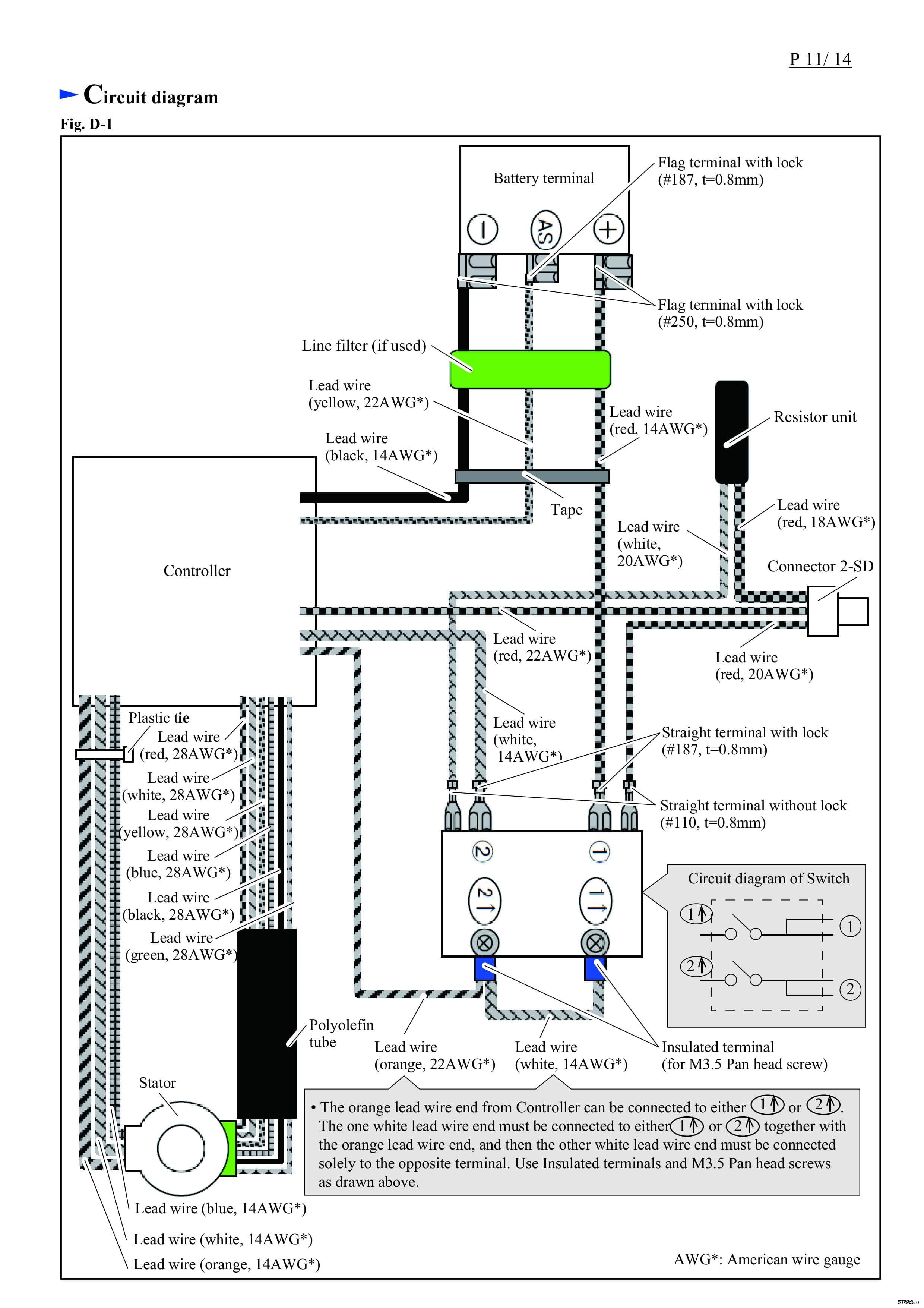

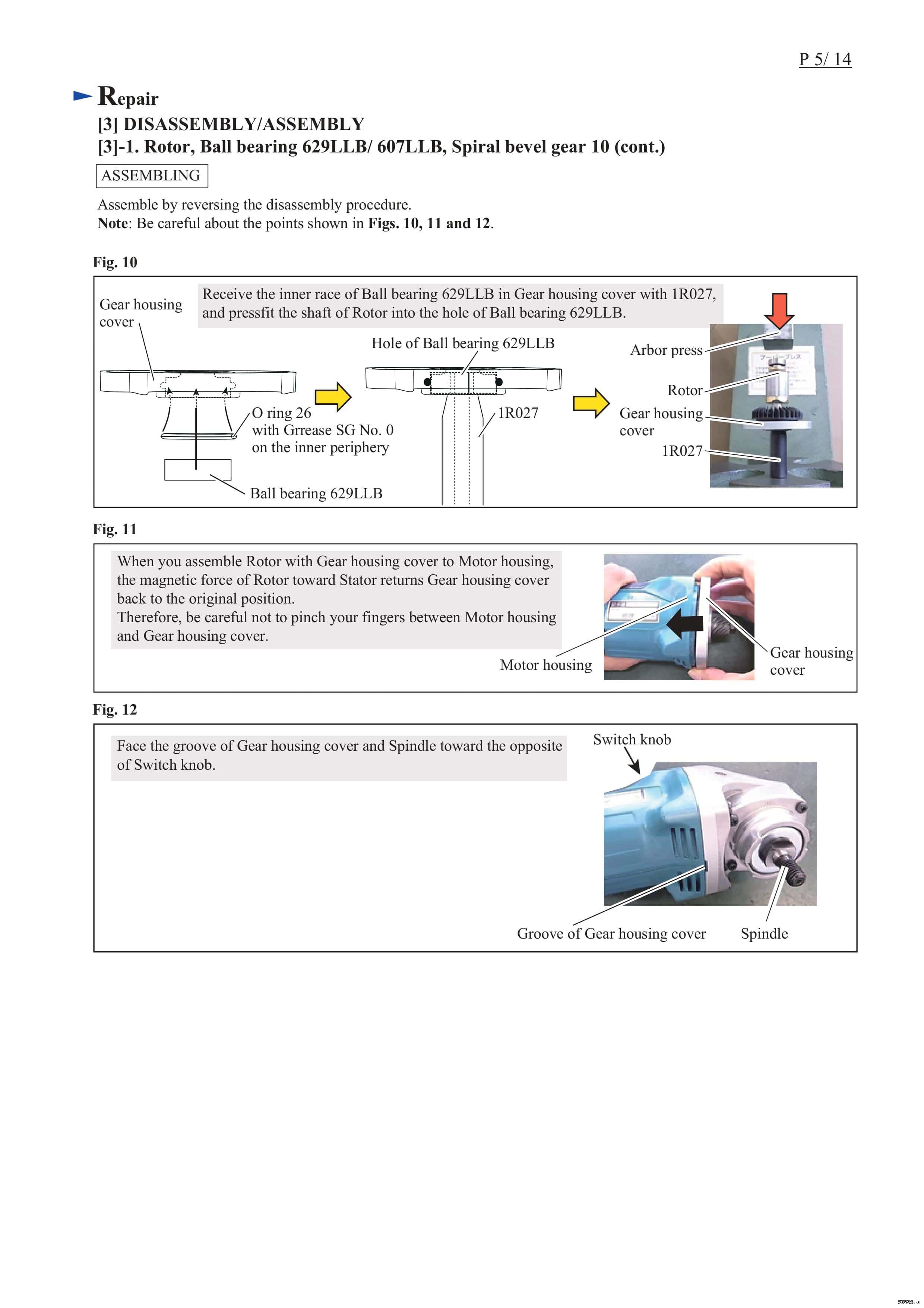

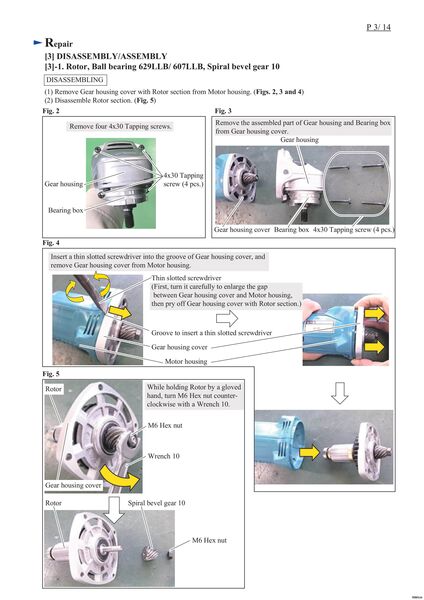

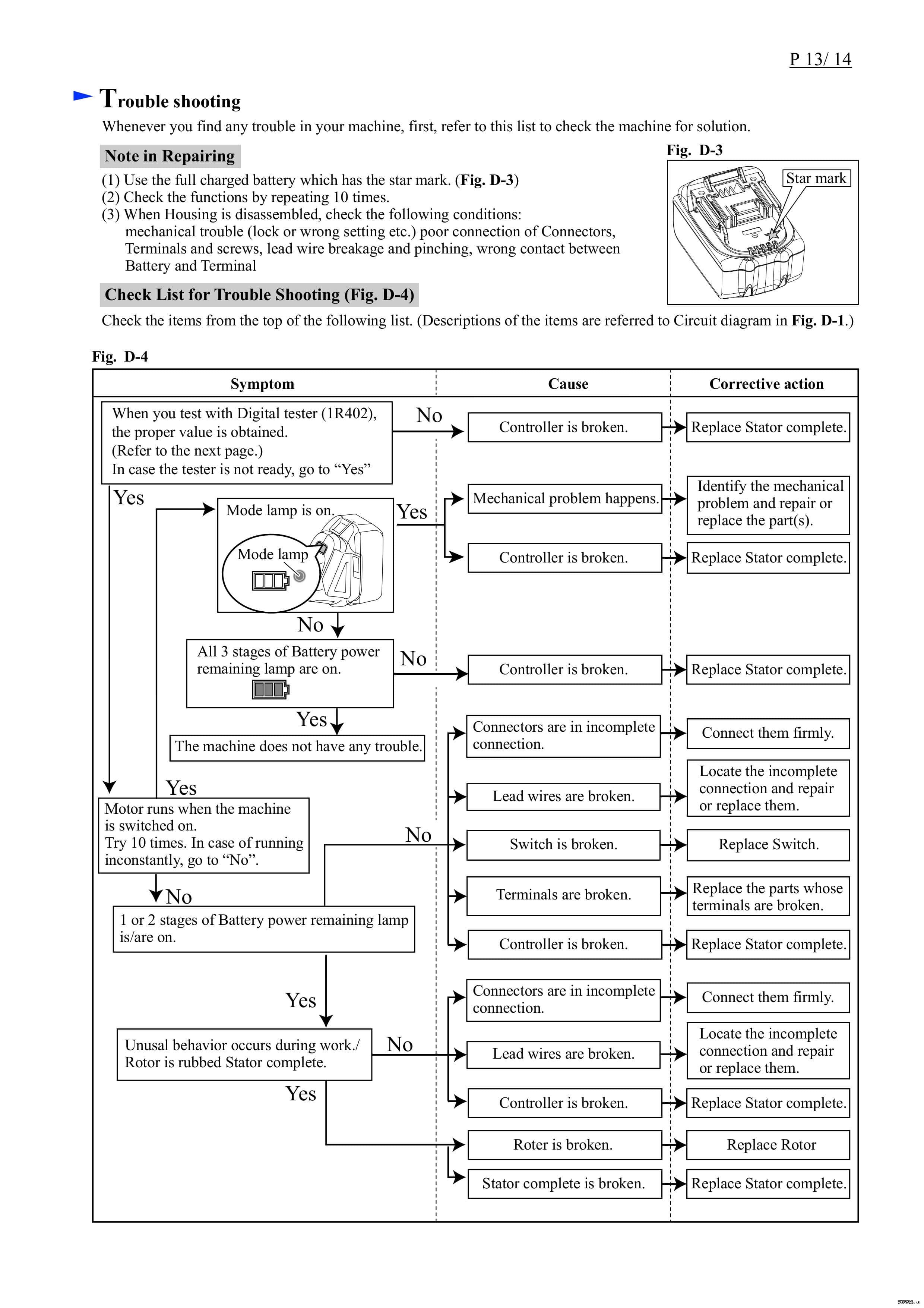

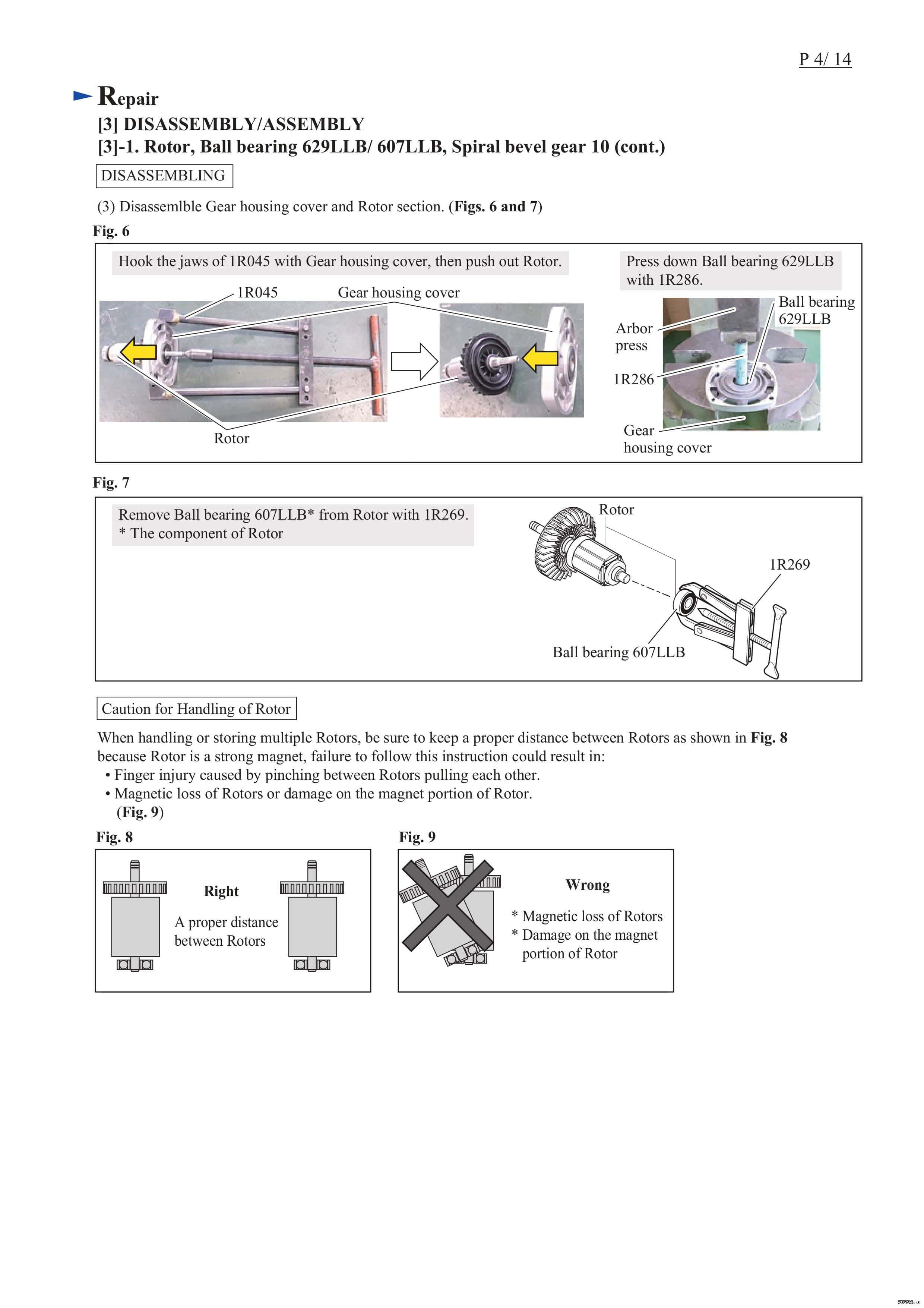

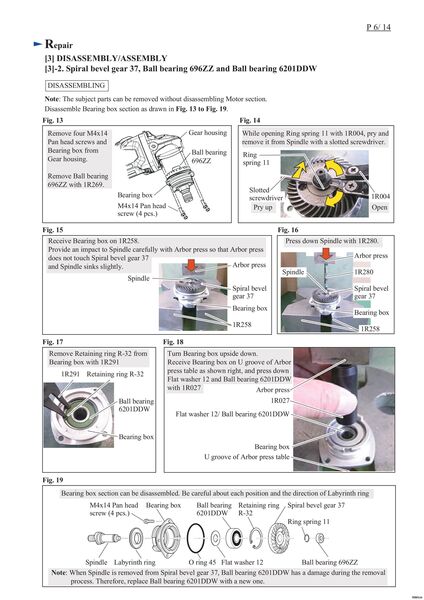

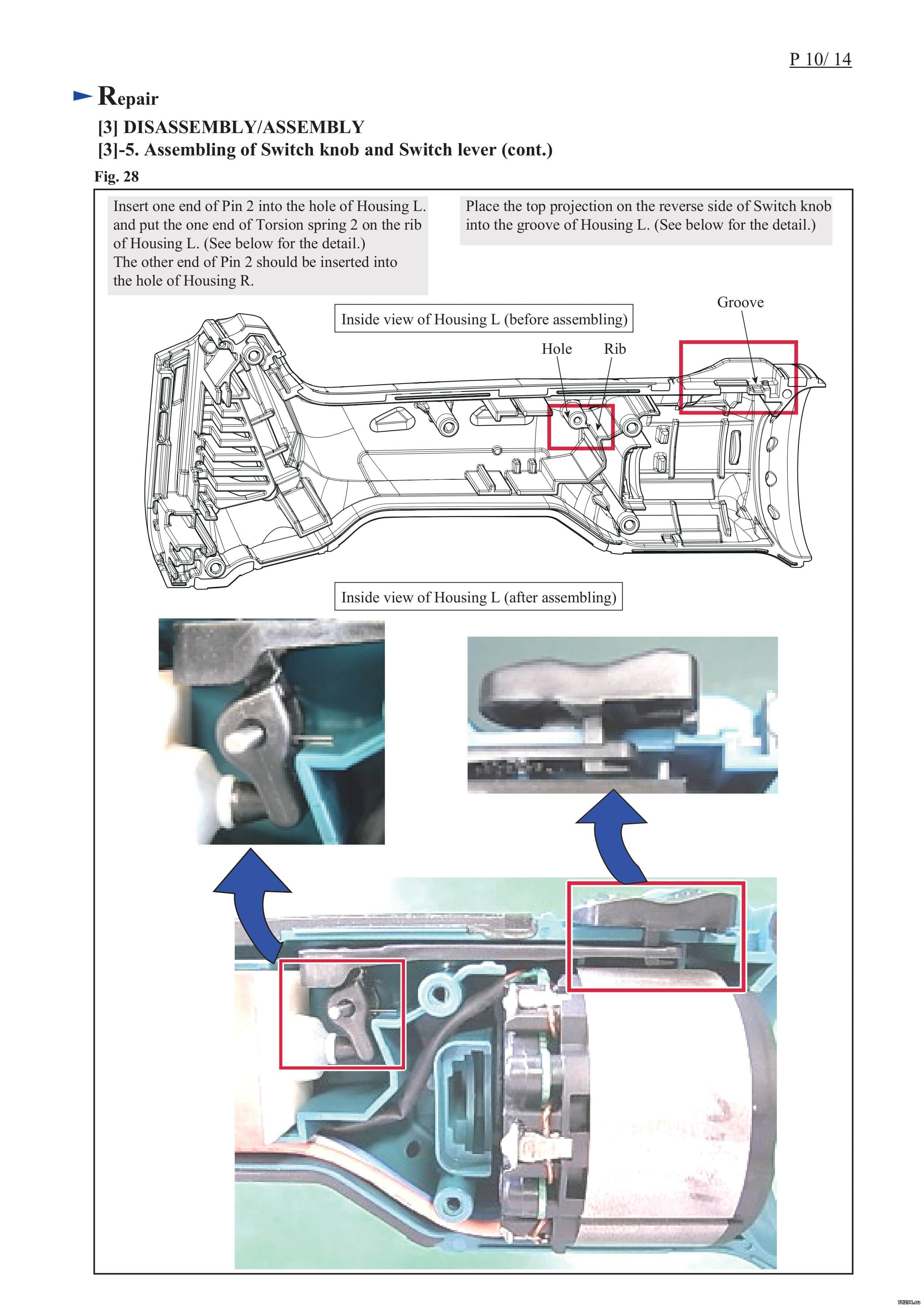

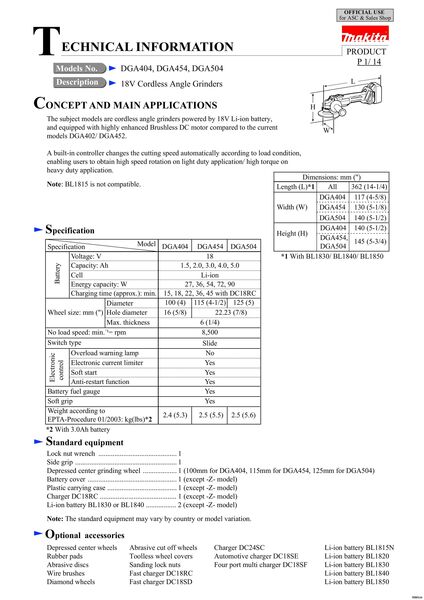

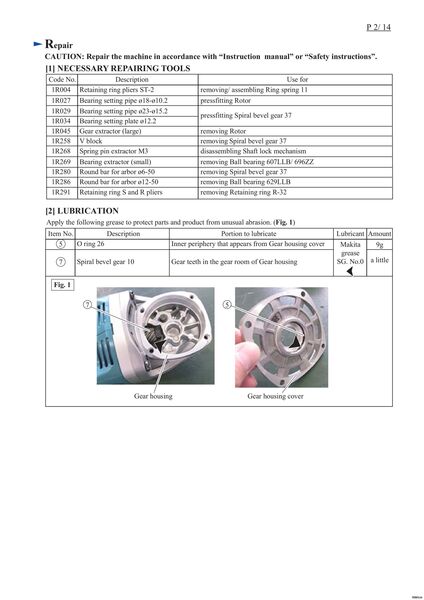

Инструкция по ремонту:
