УШМ Makita DGA511 18V схема и ремонт
|
|
|
|
Anat78
|
Дата: Воскресенье, 16.03.2025, 22:23 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Item Parts No. Description I/C Qty N/O Opt. 1 Opt. 2 Note
001 629296-0 STATOR COMPLETE 1
002 210169-4 BALL BEARING 607LLB 1
003 510329-1 ROTOR ASS'Y 1
D10 INC. 2
004 135930-7 GEAR HOUSING COVER ASSEMBLY 1
D10 INC. 5
005 213445-5 O-RING 26 1
006 210042-8 BALL BEARING 629LLB 1
007 227541-3 SPIRAL BEVEL GEAR 10 1
008 252186-8 HEX. NUT M6 1
009 417771-6 PIN CAP 1
010 233072-2 COMPRESSION SPRING 8 1
011 266361-0 TAPPING SCREW 4X30 4
012 213960-9 O RING 5 1
013 256546-6 SHOULDER PIN 4 1
014 135929-2 GEAR HOUSING ASSEMBLY 1
D10 INC. 9,10,12,13,15
015 263002-9 RUBBER PIN 4 1
016 210033-9 BALL BEARING 696ZZ 1
017 233950-6 RING SPRING 11 1
018 227641-9 SPIRAL BEVEL GEAR 37 1
019 962151-6 RETAINING RING R-32 1
020 211129-9 BALL BEARING 6201DDW 1
021 267113-2 FLAT WASHER 12 1
022 213622-9 O RING 45 1
023 135928-4 BEARING BOX ASSEMBLY 1
D10 INC. 22
024 911121-2 PAN HEAD SCREW M4X14 4
025 345464-4 LABYRINTH RING 1
026 324954-0 SPINDLE 1
027 123145-8 TOOLLESS WHEELCOVER 125AK ASS 1
C10 213009-5 O RING 4 1
C20 265180-1 PAN HEAD SCREW M5X16 1
028 224415-9 INNER FLANGE 42 1
029 224554-5 LOCK NUT 14-45 1
030 853X56-4 DGA511 NAME PLATE 1
031 266326-2 TAPPING SCREW 4X18 5
032 455450-8 DUST COVER R 1
033 183H82-6 MOTOR HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
D10 INC. 41
034 455447-7 SWITCH KNOB 1
035 455446-9 SWITCH LEVER 1
036 455448-5 LEVER 1
037 231679-8 TORSION SPRING 2 1
038 268330-7 PIN 2 1
039 142901-7 INDICATOR PANEL COMPLETE 1
040 650579-7 SWITCH 1246.3223 1
041 183H82-6 MOTOR HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
D10 INC. 33
042 455449-3 DUST COVER L 1
043 643874-2 TERMINAL 1
046 853X59-8 DGA511 SERIAL NO. LABEL 1
048 816D93-9 INDICATION LABEL 1
A01 158237-4 GRIP 36 COMPLETE 1
A02 A-80656 GRINDING WHEEL 125 WA36N 1
A03 782423-1 LOCK NUT WRENCH 35 1
A04B 450128-8 BATTERY COVER 2
A05B ***DC18RC DC18RC FAST CHARGER 1
D10 COMPO-PARTS
A06B 197280-8 BATTERY BL1850B SET 2
A07B 821551-8 CONNECTOR PLASTIC CASE (TYPE3) 1
C10 453974-8 LATCH 4
A08B 816K02-0 DGA511RTJ INDICATION LABEL 1
A09B 816K03-8 DGA511RTJ PLASTIC CASE LABEL 2
A10B 839252-4 INNER TRAY 1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 16.03.2025, 22:44 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|

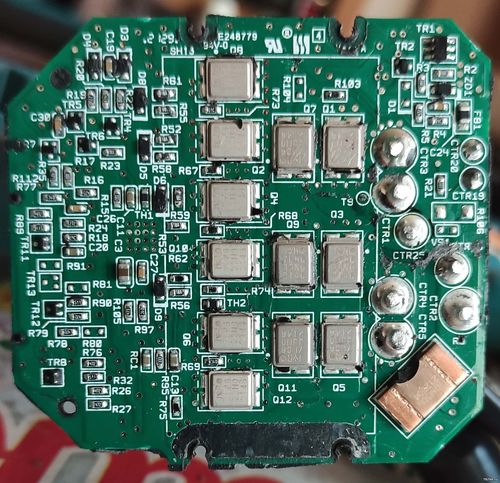

Контроллер DRV91670 - https://alii.pub/75yyi1?erid=2SDnjcAMB1E
Удалось выяснить, что он программируемый по JTAG и пятаки для программирования хорошо видны на плате.
Такой контроллер используется почти во всех бесщеточных инструментах.

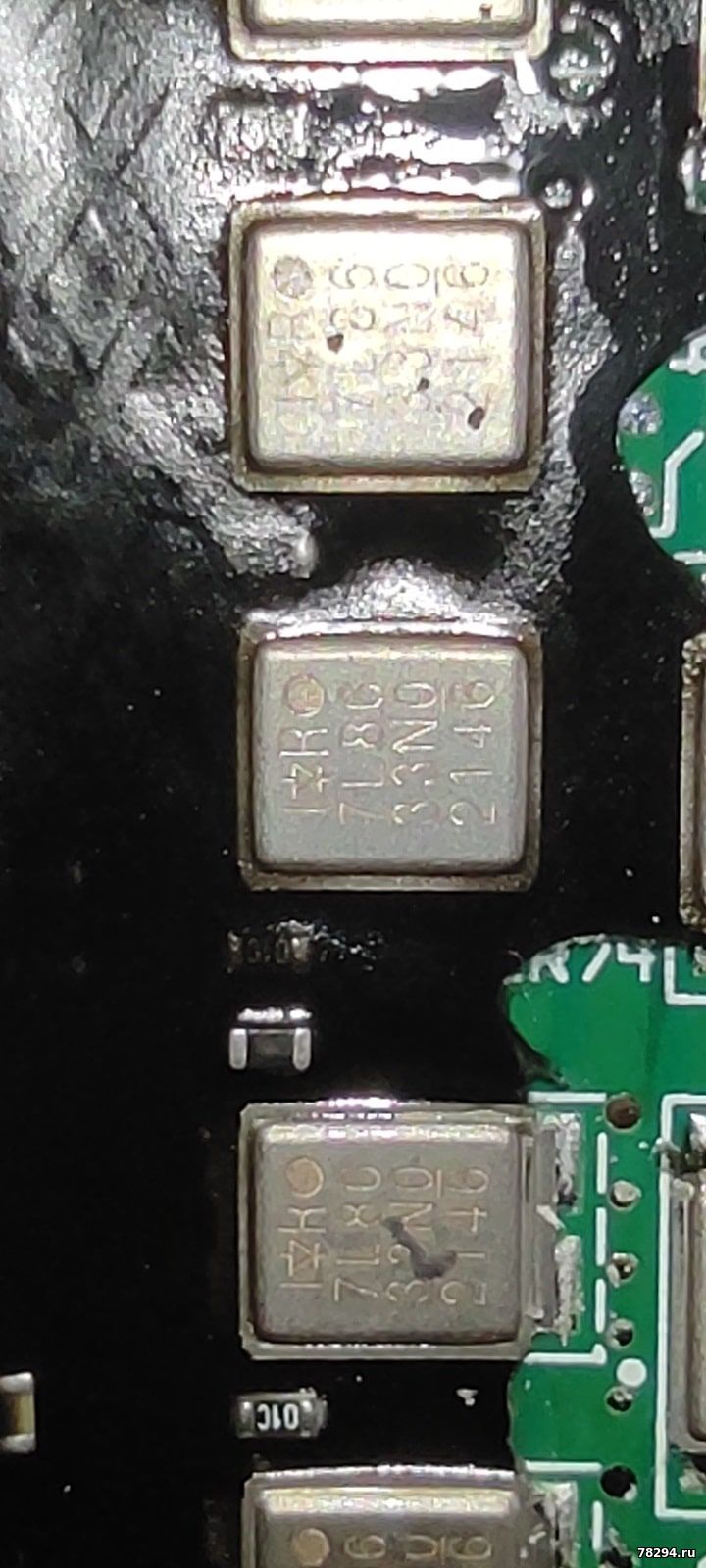

В силовой части транзисторы 7L86 (IRL7486MPbF), по даташиту 40в 209а

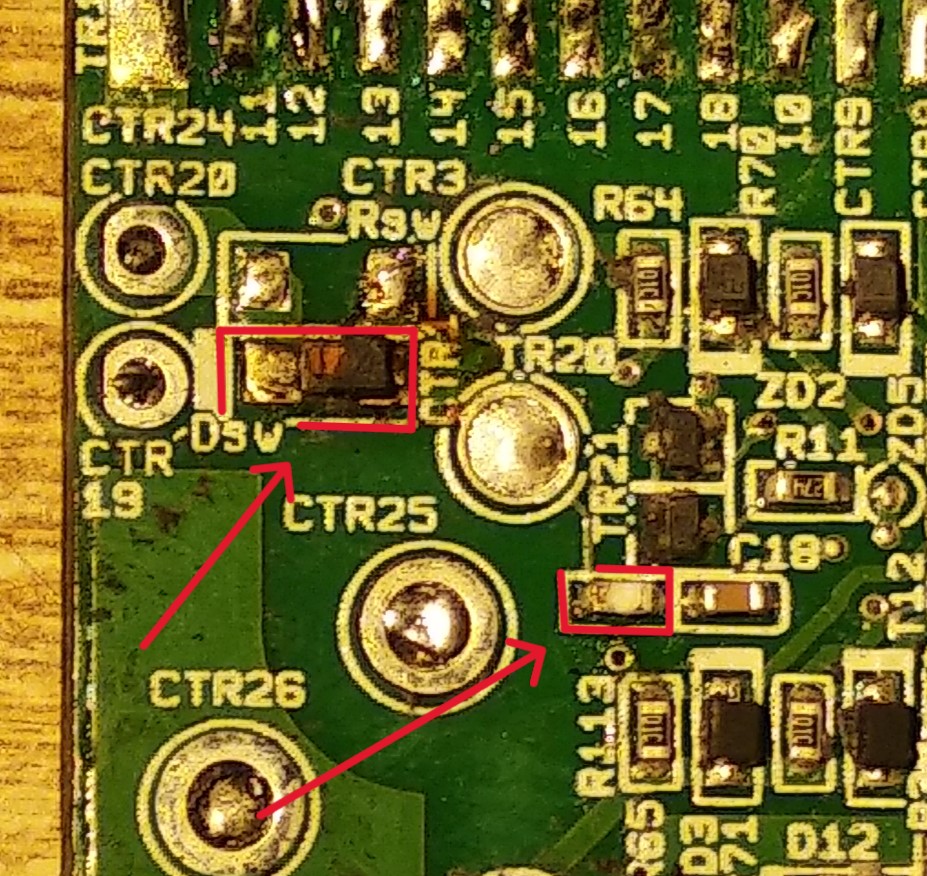

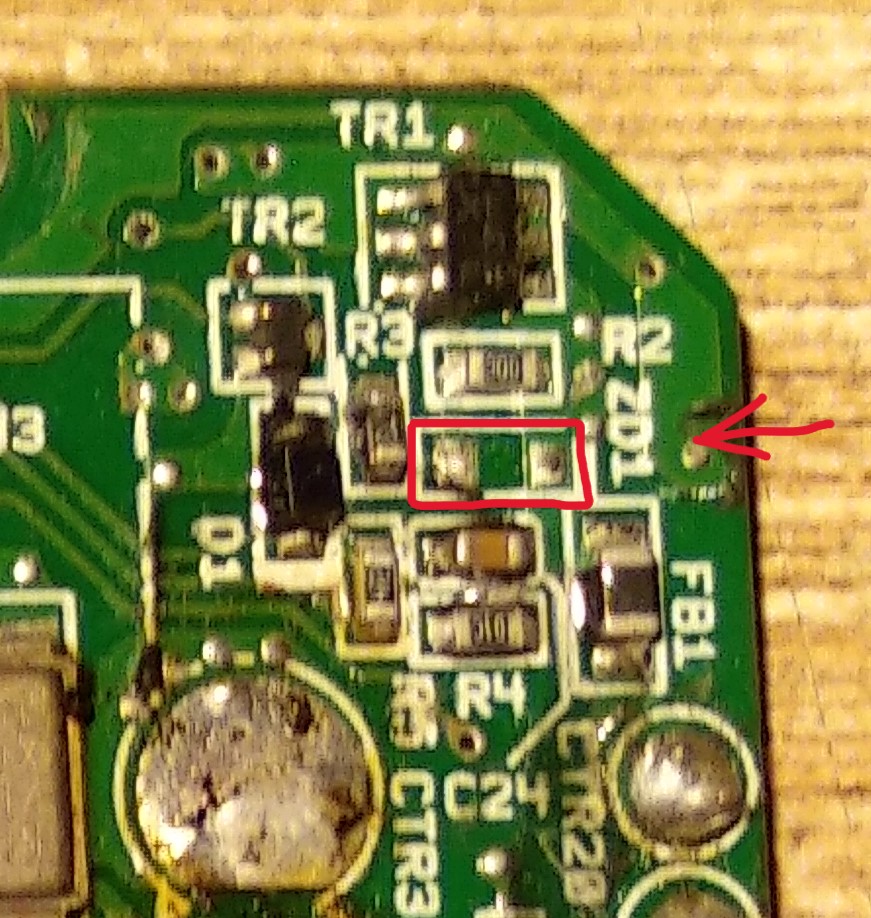

был найден сгоревший диод
После его замены болгарка начала подавать признаки жизни, она начала пытаться крутится. включаешь - она дергается и сразу останавливается.
Транзисторы целые, контроллер подает признаки жизни, явных кз нету - полезли в мотор.
После распайки и разборки мотора сразу бросился в глаза сгоревший датчик холла
Датчики холла W10E
заказать на Aliexpress похожие по параметрам DRV5013ADQDBZR - https://alii.pub/75yyf4?erid=2SDnjdvdyy6
DRV контроллер должен подружится с DRV датчиками
Сразу оговорюсь, что менять надо все 3 штуки
И вот тут болгарка полностью заработала
Снова разборка и заливка датчиков холла и платы контроллера герметиком
