Шуруповёрт Makita 6319D 12в ремонт схема
Anat78 Дата: Четверг, 18.04.2024, 08:48 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

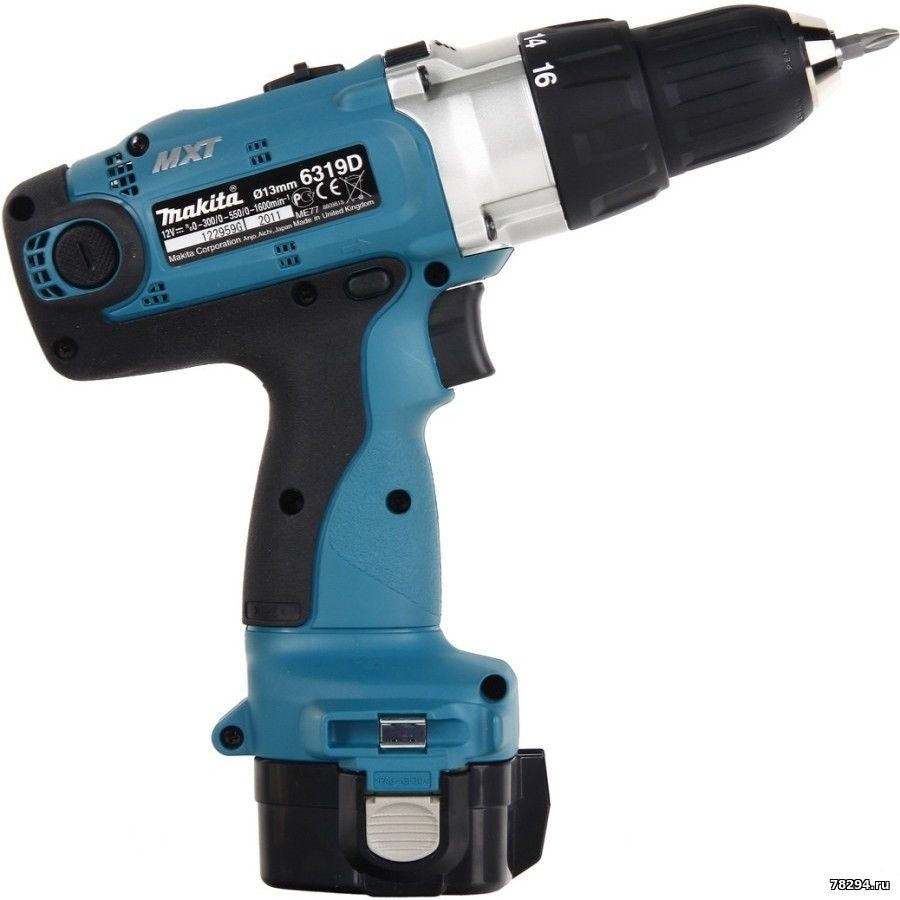

Аккумуляторная дрель-шуруповёрт Makita 6319D 12в ремонт аккумулятора схема







Быстрозажимной патрон Есть
Графитовая щётка 430 СВ
Диаметр патрона 13 мм
Диаметр сверления (дерево)31 мм
Диаметр сверления сталь65 мм
Количество скоростей 3
Крутящий момент мягкая затяжка31 Нм
Крутящий момент твердая затяжка65 Нм
Число оборотов 1-я скорость 0-300 об/мин
Число оборотов 2-я скорость0-550 об/мин
Число оборотов 3-я скорость0-1600 об/мин
Электрический тормоз двигателяЕсть
Вес по стандарту EPTA 2.3 кг

Схема:



1 - 860953-3 - Табличка для шуруповерта Makita 6319 D 6319 D
2 - 183844-4 - Корпус в сборе для шуруповерта Makita 8414 D 6319 D
3 - 266130-9 - Самонарезающий винт PT3х16 зажимной 6319 D
4 - 344391-2 - Держатель насадок 6319 D
5 - 125435-5 - Переключатель скоростей 6319 D
6 - 418753-1 - Рычаг переключения 6319 D
8 - 650559-3 - Выключатель C3LA-2A-ED для шуруповерта Makita 6339 D 6319 D
9 - 687085-9 - Держатель 6319 D
10 - 654168-0 - Контактные пластины 6319 D
11 - 654169-8 - Контактные пластины (-) 6319 D
12 - 251464-3 - Винт(-) M6х22 с плоской головкой 6319 D
13 - 763199-9 - Быстрозажимной патрон для шуруповерта Makita 6349 D 6319 D
14 - 253798-0 - Плоская шайба 13 6319 D
15 - 125431-3 - Редуктор в сборе 6319 D
16 - 638627-2 - Обойма с магнитами 6319 D
17 - 629827-5 - Ротор (якорь) для шуруповерта Makita 6319 D 6319 D
18 - 638916-5 - ENDBELL COMPLETE (new) для дрели-шуруповерта Makita 6319D, 6339D, 6349D, 8414D, 8444D makita 638916-5
19 - 191971-3 - Щетки угольные (графитовые) Макита, в комплекте 2 шт. CB-430 6319 D
20 - 643929-3 - Колпачок щеткодержателя 6319 D
21 - 266282-6 - TAPPING SCREW ST3x10 10PK 6319 D
22 - 689136-4 - FELT Прокладка для шуруповерта Makita 8414 D 6319 D
23 - 266045-0 - Самонарезающий винт PT4х20 фланец 6319 D
24 - 183844-4 - Корпус в сборе для шуруповерта Makita 8414 D 6319 D
25 - 232220-0 - Плоская пружина 6319 D
28 - 344391-2 - Держатель насадок 6319 D

Подробное руководство по ремонту и обслуживанию 6319D - https://www.makitapro.ru/u/spares/repair/6319D-TE.pdf


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 18.04.2024, 09:05 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

Ротор (Якорь) Makita 6319D, 8414D для шуруповерта (оригинал) 629827-5



125431-3 Makita Редуктор в сборе 6319D/6339D/6349D



Выключатель C3LA-2A-ED (650559-3)
Подходит для моделей инструментов Makita:
6319D
6339D
6349D
8414D
8444D
8434D

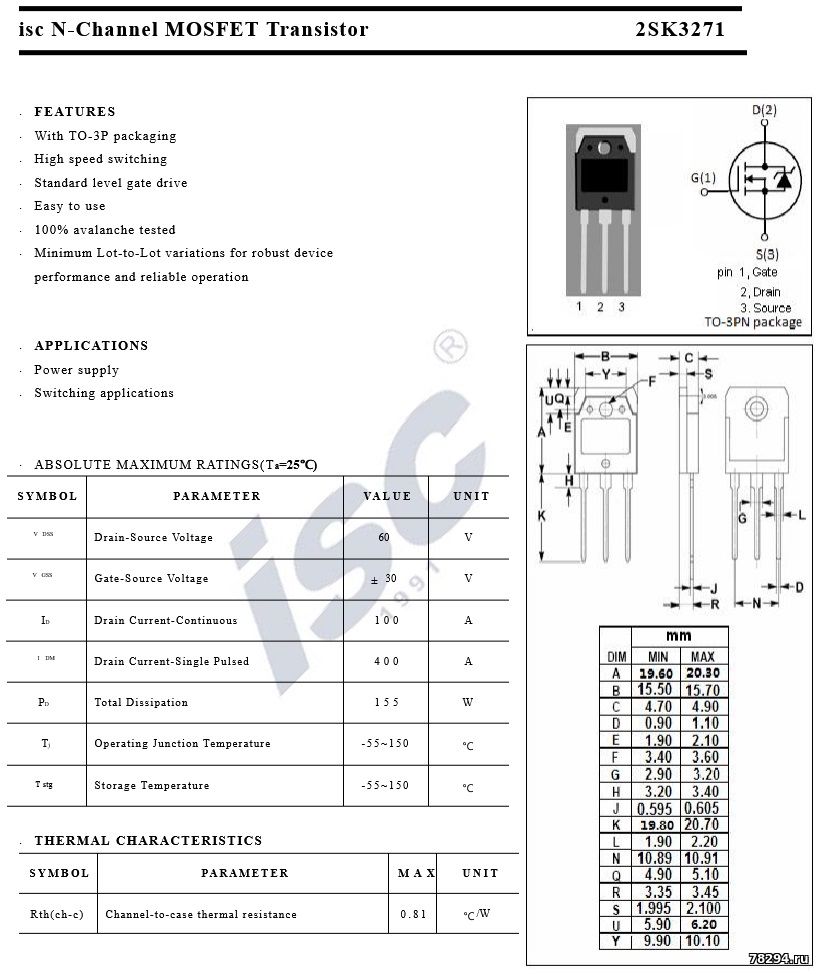

Применен силовой транзистор 2SK3271
