Шуруповерт аккумуляторная Makita DF001G схема и ремонт







DF001G имеет 41 настройку электронной муфты с простой регулировкой поворотного переключателя с цифровым дисплеем, что
позволяет охватить более широкий диапазон крутящего момента, чем с
механической муфтой. Технология AFT также предотвращает возможные
травмы, отключая двигатель, если вращение сверла внезапно прекращается в результате заклинивания.

Напряжение аккумулятора, 40В
Тип двигателя бесщеточный
Крутящий момент жесткая затяжка, Нм 140
Крутящий момент мягкая затяжка, Нм 8
Оборотов в минуту - 650/0-2600
Режим удара Нет
Наличие подсветки да
Вес нетто, кг2,7
Размер зажимаемой оснастки, мм 1.5-13
Диаметр сверления стали, мм 20
Диаметр сверления дерева, мм 76
Тип патрона быстрозажимной

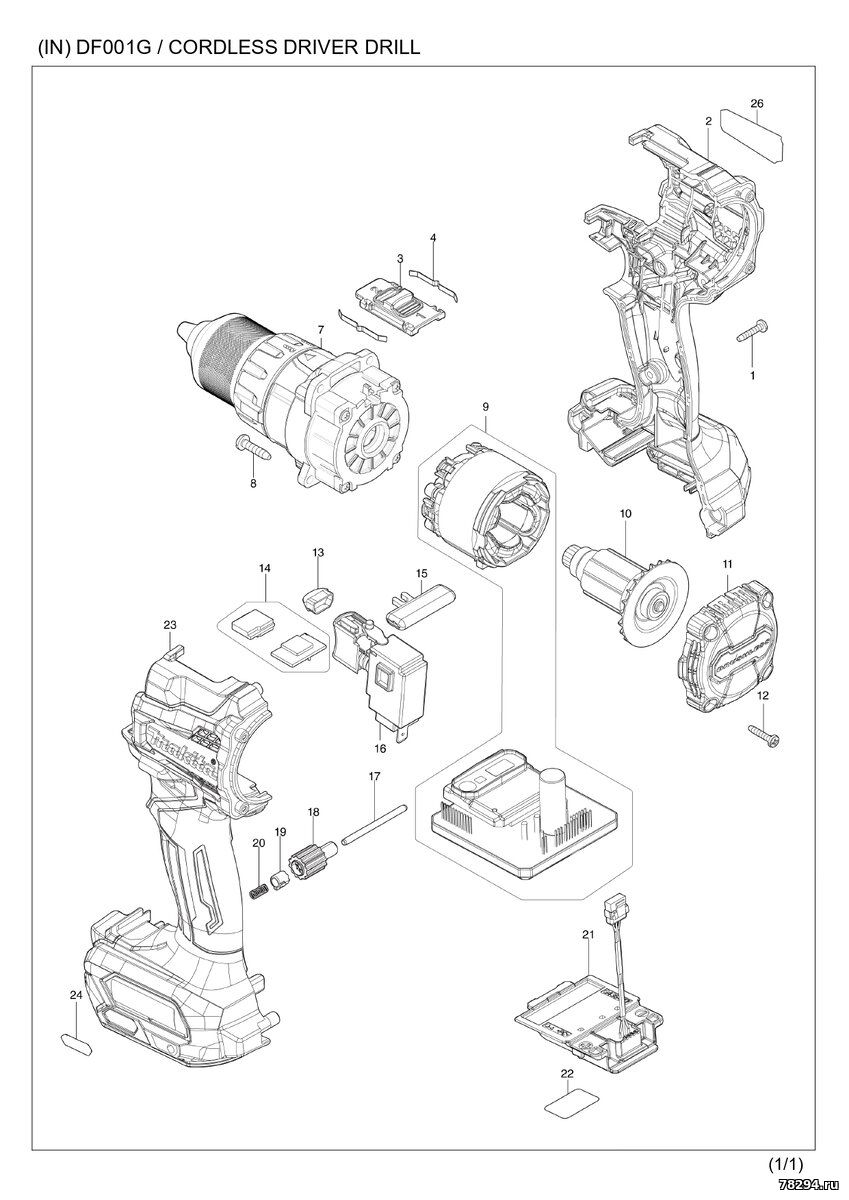

Схема:



Позиция № 001 - это самонарезающий винт PT3х16 зажимной, артикул 266130-9, таких винтов всего 12 штук, семь штук скрепляют половинки
корпуса и 4 штуки на схеме обозначены под позицией 012 и закрепляют
заднюю крышку корпуса.

Позиция № 002 - это корпус который состоит из двух половинок, то есть при покупке вы получите сразу две части корпуса, не только позицию 02,
но и 023 на схеме. Артикул 183S37-7

Надписи на корпусе:



Еще на каждой части корпуса имеется по одной шестигранной стопорной гайки М4-7. Артикул 252126-6
Гайки служат для закрепления аксессуаров к корпусу дрели, таких как крюк и держатель бит

Позиция № 003 на схеме - это рычаг переключения скоростей в сборе. Артикул 127494-5
точно такой же рычаг переключения используется еще и на HP001G и DDF486, DHP486

Позиция № 004 - это листовая пружина, артикул - 232220-0. Таких пружин в конструкции две штуки и расположены они по бокам рычага переключения
передач.

Пятая и шестая позиции на схеме отсутствуют, их должны были занимать патрон и винт с плоской головкой и обратной резьбой который
фиксирует патрон на редукторе. Сделано это потому что редуктор теперь
продается в сборе с патроном. Но если же вам необходимо приобрести эти
запчасти отдельно, то и это то же можно сделать.

Позиция 007 это редуктор в сборе с патроном. Изначально артикул такого комплекта был 136232-4 но из за жалоб на блокировку шпинделя в
конструкцию были внесены изменения и начиная с моделей обозначающихся
серийным номером 24031Y стали устанавливать новый редуктор в сборе с
патроном под артикулом 136360-5



Такая конструкция состояла из трех частей:
1 Быстрозажимной сверлильный патрон 13 - артикул 763252-1, резьба у патрона 1/2".
Такой патрон стоит на моделях: BDF448 BDF458 BHP448 BHP458 DDF448
DDF458 DDF481 DDF486 DF001G DHP458 DHP481 DHP486 HP001G

2. Редуктор - артикул 127728-6.
3. Винт с плоской шлицевой головкой M6X22, артикул 251468-5
Схема сборки патрона:



Но видимо жалобы на редуктор продолжали поступать и в конструкцию были еще раз внесены изменения. Теперь редуктор в сборе с патроном
получил артикул 136406-7



В этой связке деталей оставили тот же патрон и винт, но изменили конструкцию редуктора и новый редуктор теперь продается под артикулом
122A41-3



Позиция 008 - самонарезающий винт с крепежной головкой 4X18 в количестве 4 штук необходимы для фиксации редуктора с корпусом дрели.
Артикул винта 266326-2

Позиция 009 - статор в сборе, артикул 629476-8, кстати на дрели с ударом используется точно такой же. В сборе это значит что статор
поставляется вместе с контроллером



Позиция № 010 - ротор. Артикул 619613-2
Ротор как и статор так же используется в модели HP001G.
Позиция № 011 - задняя крышка, артикул 412361-0.
Позиция № 012 - пропускаем, это такой же винт как и позиция 001.
Позиция № 013 - светодиод, артикул 620549-0.
Такой светодиод используется во многих инструментах: DDF083 DDF483 DDF484
DDF485 DDF486 DF001G DF002G DHP483 DHP484 DHP485 DHP486
DHR182 DHR280 DHR282 DHR283 DHR400 DRV150 DRV250 DTW700
HM001G HP001G HP002G HR001G HR002G HR003G HR004G HR005G
PB002G

Позиция № 014 - сенсорный датчик, артикул 620C81-2. Именно он и отвечает за срабатывание защиты от заклинивания.
Позиция № 015 - рычаг переключения реверса, артикул - 419041-9. Установлен на многих инструментах макита.

Позиция № 016 - выключатель C3JR-4B, артикул 651443-5
Такой выключатель стоит на следующих моделях - DA001G DDF486 DF001G DF002G DG001G DHP486 DTW300 DTW302 HP001G HP002G

Позиция № 017 - штифт 3, артикул 256949-4.
Позиция № 018 - регулятор крутящего момента, артикул 140R76-4.
Позиция № 019 - замок регулятора крутящего момента, артикул 313288-6.
Позиция № 020 - компрессионная пружина 3, артикул 232597-3.

Позиция № 021 - контактный разъем или терминал. Артикул 632P49-4.
Позиция № 022 - наклейка с серийным номером, артикул 856T20-0
Позиция № 023 - пропускаем, так как это тоже самое что и позиция 001.
Позиция № 024 - наклейка с логотипом XGT, артикул 8007R2-2
Позиция № 025 - на схеме отсутствует.
Позиция № 026 - это наклейка с названием модели, артикул 856T13-7

Аксессуары:

1. 127552-7 - Ручка в сборе
Ручка состоит из нескольких отдельных запчастей 140S65-5 - ARM R COMPLETE,
140S66-3 - POLE COMPLETE, 266886-4 - Болт с шестигранной головкой M8X65, 319966-6 - ARM L, 962055-2 - Стопорное кольцо
R-15. Но к сожалению по отдельности можно
купить только стопорное кольцо и болт.
2. 251314-2 - Винт с низкой полусферической головкой и пресс-шайбой M4X12. Необходим для фиксации аксессуаров на корпусе, крючка и
держателя бит.

3. 346317-0 - крючок

4. 784637-8 - двухсторонняя бита

5. 452947-8 - держатель бит на корпусе

6. 835F93-2 Поддон для третьего макпака для хранения и перевозки дрели


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 26.02.2024, 09:51 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Запчасти для DF001G:





Рассыпался подшипник на Makita DF001G









Замена подшипника очень простая, снять патрон со шпинделя, заменить подшипник и собрать все обратно аккуратно
