Дрель шуруповерт Makita DF0300 ремонт схема
|
|
Anat78
|
Дата: Суббота, 04.11.2023, 00:06 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:6912
- Репутация:57±
|
Дрель шуруповерт Makita DF0300 ремонт схема
Инструкция: https://www.manualslib.com/products/Makita-Df0300-11056532.html
320Вт, быстрозажимной патрон 10мм, 0-450/0-1500 об/мин, 1.2кг, 56 нм (мягкий момент 21нм)
Схема:
2 NAME PLAТЕ 856B70-7 3 Самонарезающий винт 3х16 #968 266429-2 4 Переключатель скоростей 459026-3 5 Листовая пружина 232493-5 6 Рычаг переключения 127357-5 7 Винт (-) M6х22 с плоской головкой 251468-5 8 Быстрозажимной патрон 10мм 766012-0 9 Редуктор 127356-7 10 Ротор в сборе 517999-7 11 Подшипник 6900DDW 210069-8 12 Подшипник 607ZZ 210062-2 13 Статор 634738-1 14 Щеткодержатель 632P52-5 15 Угольные щетки CB-411 191940-4 16 Колпачок щеткодержателя 3707 643928-5 19 Самонарезающий винт 4х18 266326-2 20 Держатель кабеля к 3709/MT360 687124-5 21 Рукоятка 457210-4 22 Выключатель 651393-4 23 Конденсатор 632N91-3 24 Кабель резиновый 1.0-2-2.5 665394-6 25 Усилитель кабеля 8 для 9558NB 682559-5
Подшипник шпинделя редуктора - 6800 2RS Размеры подшипника. Внутренний диаметр - 10 мм, Наружный диаметр - 19 мм, Ширина - 5 мм.
либо можно поменять весь редуктор
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
Anat78
|
Дата: Суббота, 04.11.2023, 00:12 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6912
- Репутация:57±
|

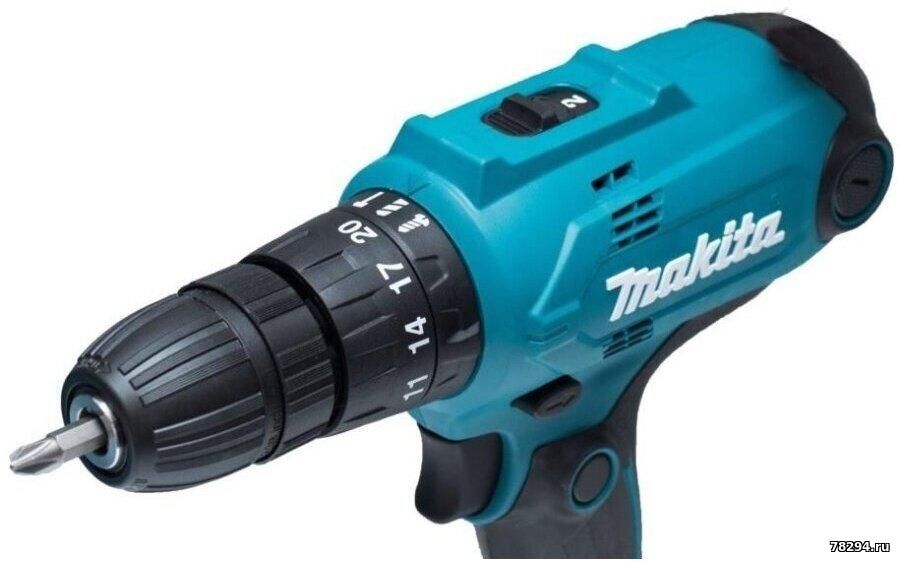

Ударная версия Makita HP0300
схема:
Разборка:
Подшипник шпинделя - 6801 2RS Размеры подшипника. Внутренний диаметр - 12 мм, Наружный диаметр - 21 мм, Ширина - 5 мм.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
Anat78
|
Дата: Воскресенье, 11.08.2024, 12:13 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6912
- Репутация:57±
|
У шуруповерта на первой скорости при опущенном вниз патроне шумит крыльчатка,во всех остальных случаях все работает без этого звука
