Аккумуляторный триммер Makita DUR181Z, DUR141 схема и ремонт (Переделка Makita DUR141Z на 18 вольт)

Anat78

Дата: Четверг, 17.08.2023, 22:08 | Сообщение # 1

Администраторы

Anat78

Майор

Сообщений:7348
Репутация:60 ±

Аккумуляторный триммер Makita DUR181Z

Ширина скашивания26 см
Регулируемая штанга есть
Толщина лески 1.65 мм
Тип аккумулятора Li-lon
Напряжение аккумулятора 18 В
Расположение двигателя нижнее
Габариты без упаковки 1150х297х235 мм
Общая длина 1400 мм
Вес нетто 2.6 кг
Обороты двигателя 7800 об/мин

Схема сборки:

Часто ломаются сами катушки 195858-1 от ударов или зубчатый вал 141338-5

Купить можно здесь - https://alli.pub/6risha
Замена очень простая и требуется только крестовая отвертка

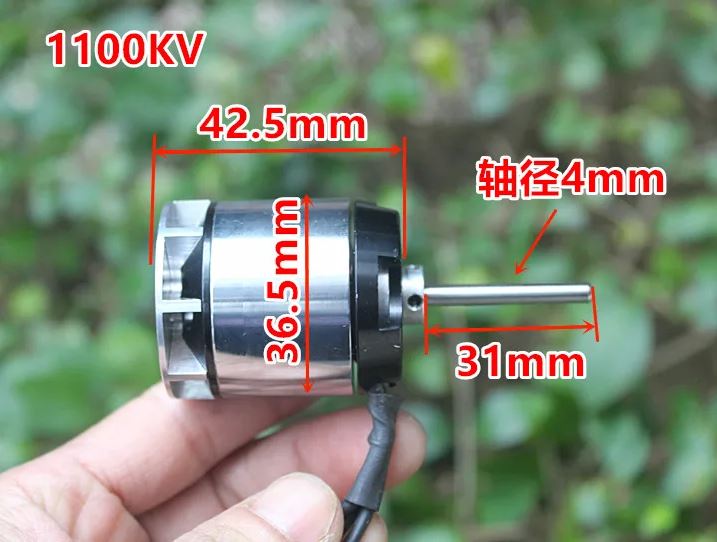

шестерни 48-19 зубов = редукция 2,52, на выходе 7800 об/мин, значит двигатель на 20000об/мин (для безщеточника это 1100-1180KV)

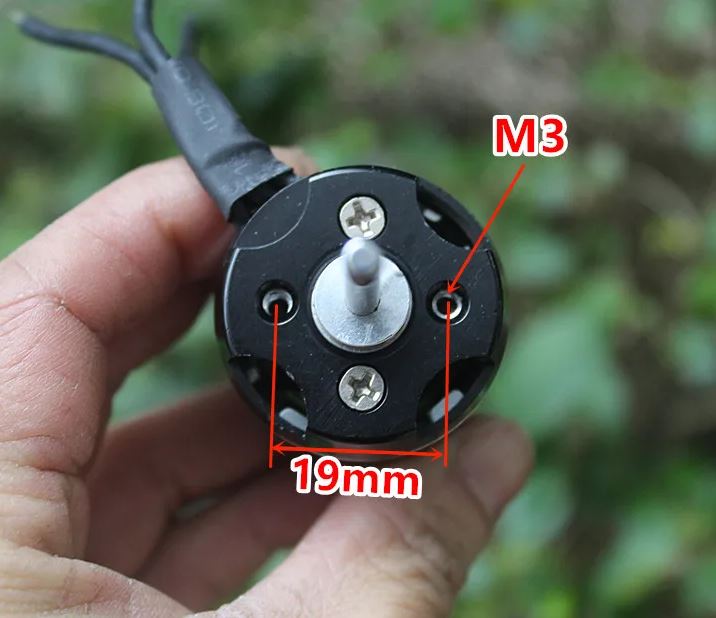

Вал двигателя 3,125мм

Установка фильтра чтобы в двигатель не попадала трава

Но главная проблема этого триммера - это сгорание двигателя примерно через месяц не частой работы
Код запчасти - 629932-8

Купить можно здесь - https://alli.pub/6riskl

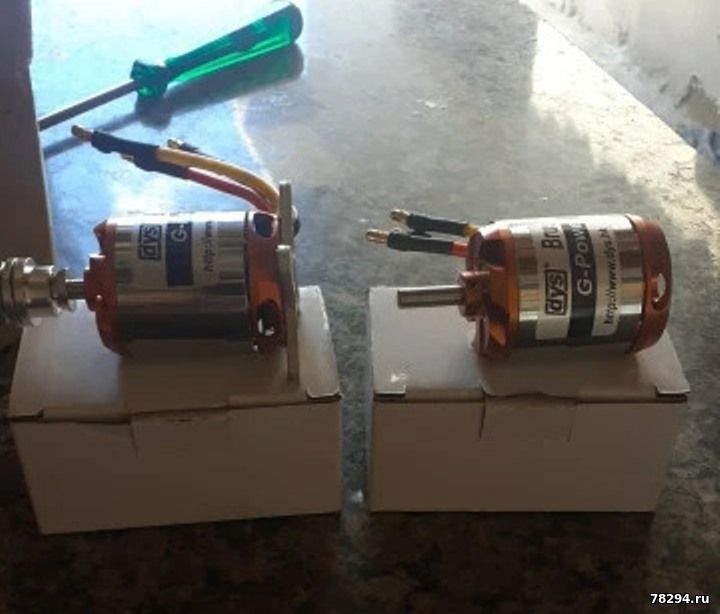

Вместо родного двигателя всегда можно поставить безщеточник 3548, 3550 или 3560 с контроллером, мощность и экономичность при этом существенно вырастают

Так же иногда сгорают блоки управления, код запчасти - 620112-9

Купить можно здесь: https://alli.pub/6rislr
Всегда в наличии у меня по 2 тыс:

Подробная инструкция по ремонту и обслуживанию DUR181 - https://www.makitapro.ru/u/spares/repair/DUR181-TE.pdf
Подробная инструкция по ремонту и обслуживанию BUR181 - https://www.makitapro.ru/u/spares/repair/BUR181-TE.pdf

Пишите на почту 78294@mail.ru всегда помогу

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Воскресенье, 08.10.2023, 09:00 | Сообщение # 2

Администраторы

Anat78

Майор

Сообщений:7348
Репутация:60 ±

Установка безщеточного двигателя на 500ватт (родной двигатель 200ватт всего) на триммер Makita DUR181Z:

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Воскресенье, 08.10.2023, 09:00 | Сообщение # 3

Администраторы

Anat78

Майор

Сообщений:7348
Репутация:60 ±

Триммер Макита DUR 141 продается как модель для аккумуляторов макита 14,4 вольт, является полным аналогом модели триммера DUR181 модели.
У них все общее, корпус, косильная часть, двигатель (имеет одинаковую маркировку).
Вся разница в напряжении аккумулятора 14.4 против 18 вольт, оборотах - 6000/7800 (При меньшем напряжении - меньше обороты), и разных (по взрыв-схеме) контроллерах.

Инструкция: https://img.vseinstrumenti.ru/instruction/makita-dur181rf-884858.pdf
https://www.manualslib.com/products/Makita-Dur141-3804505.html

Характеристики:

Но все работает и от батареи 18 вольт, предварительно нужно удалить выступ у разьема для батареи ничего не разбирая при этом даже:

Структурная схема на триммеры Makita DUR181 и DUR141

Красный индикатор:

Взрыв схема DUR181 и DUR141

1 453357-2 Крышка трубки
2 422089-2 Резиновая втулка для BUR181
3 141427-6 Трубка 25 в сборе
4 265995-6 Самонарезающий винт 4х18
5 265995-6 Самонарезающий винт 4х18
6 451896-6 Кнопка предохранителя к BUR181
7 231113-8 Компрессионная пружина 12
8 188870-8 Держатель трубки
9 188870-8 Держатель трубки
10 187413-3 Корпус двигателя в сб. BUR181
11 187413-3 Корпус двигателя в сб. BUR181
12 815V40-5 Табличка маркировочная
13 265995-6 Самонарезающий винт 4х18
14 210006-2 Подшипник 696ZZ
15 629932-8 Двигатель
16 961004-6 Стопорное кольцо S-8 к 4341CT/
17 211032-4 Подшипник 608ZZ
18 141338-5 Зубчатый вал
19 213023-1 О-Кольцо 4 резиновое HR3000C/
20 453353-0 Защитный кожух
21 911139-3 Болт с внутр.шестигран. М4х20
22 123169-4 Нож
23 266020-6 Самонарез.винт PT4х12 фланец
24 326128-9 Усилитель кабеля
25 267071-2 Плоская шайба 4 для HR4000C/
26 266020-6 Самонарез.винт PT4х12 фланец
27 231352-0 Компрессионная пружина 17
28 195858-1 Катушка
29 187416-7 Рукоятка в сборе
30 453344-1 Стопорная втулка для BUR181
31 699058-0 Кабель пластиковый
32 620112-9 Контроллер
33 643852-2 Глухой полюсный наконечник
34 453338-6 Рычаг выключателя
35 233068-3 Компрессионная пружина 6
36 453339-4 Рычаг предохранителя
37 651891-8 Выключатель V-15-3A6 к T1022D/
38 233068-3 Компрессионная пружина 6
39 265995-6 Самонарезающий винт 4х18
40 187416-7 Рукоятка в сборе
41 264072-1 Гайка M6 с накаткой для BUR181
42 453340-9 Передняя рукоятка
43 921382-6 Болт с шестигранной гол.M6х60
1001 125516-5 Ремешок
1002 195246-2 Защитные очки
1003 195864-6 Леска для триммера

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Воскресенье, 08.10.2023, 09:01 | Сообщение # 4

Администраторы

Anat78

Майор

Сообщений:7348
Репутация:60 ±

Двигатель триммера DUR181 и DUR141

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

emotiondigree

Дата: Воскресенье, 08.10.2023, 09:01 | Сообщение # 5

Пользователи

emotiondigree

Рядовой

Сообщений:14
Репутация:0 ±

А контроллеры чем у них отличаются? Если использовать 18v аккум на DUR141 контроллер не вовремя может отключить аккум и он сильно разрядится наверное. Т.е. сильнее чем требуется.

Anat78

Дата: Воскресенье, 08.10.2023, 09:01 | Сообщение # 6

Администраторы

Anat78

Майор

Сообщений:7348
Репутация:60 ±

Верно

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

vladalekskir

Дата: Вторник, 25.02.2025, 16:56 | Сообщение # 7

Пользователи

vladalekskir

Рядовой

Сообщений:2
Репутация:0 ±

Купил Аккумуляторный триммер Makita DUR181Z, надеялся использовать аккум. от болгарки DtMak 21V, 4Ah. Но триммер не принял его (горит красная лампочка). Видимо требуется аккум. макита со звездой. Можно ли обойти это требование?

Сообщение отредактировал vladalekskir - Среда, 26.02.2025, 09:55

Anat78
