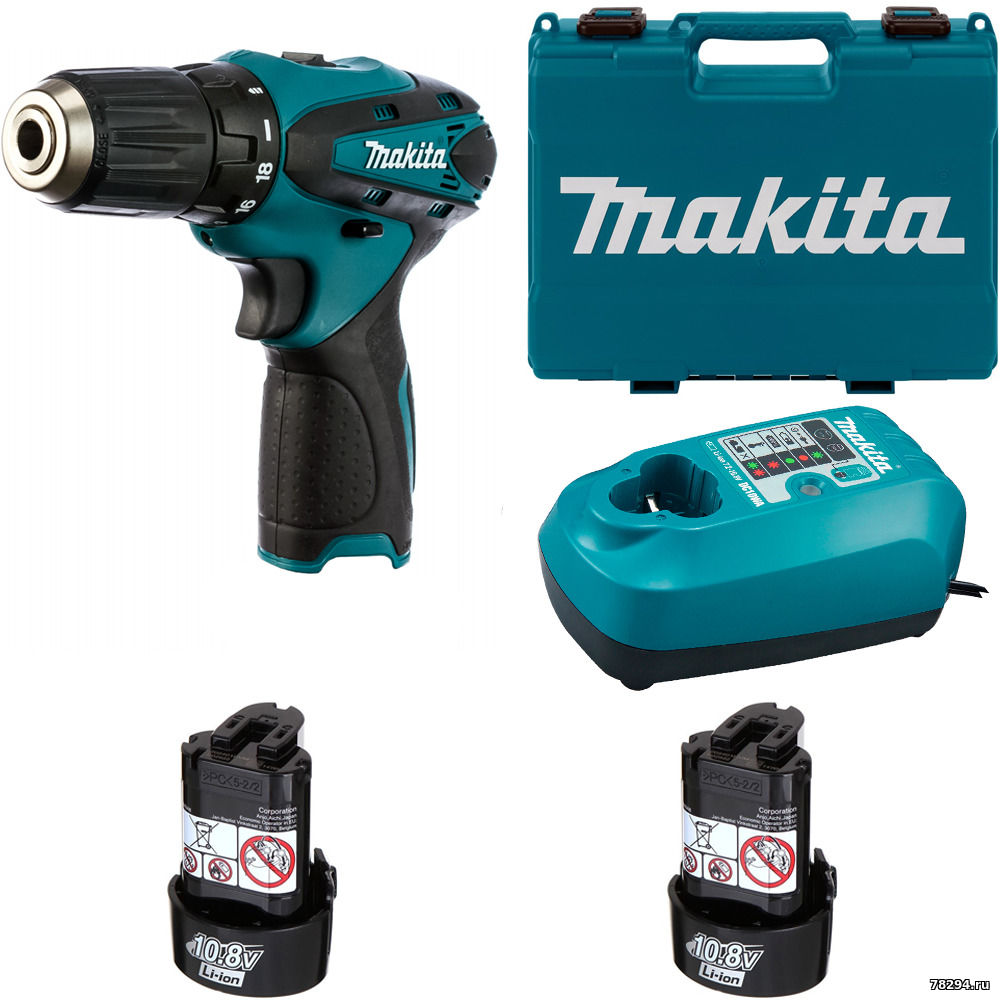

Разборка и ремонт шуруповерта Макита DF330D Makita 10.8v

Замена двигателя на Makita DF330D
Двигатель обычно в этом шуруповерте умирает по причине износа щеток, для заказа нового артикул: 629853-4 Двигатель 10,8B
Купить можно здесь: http://ali.pub/5f1bma

При замене ничего паять не надо, все на разьемах

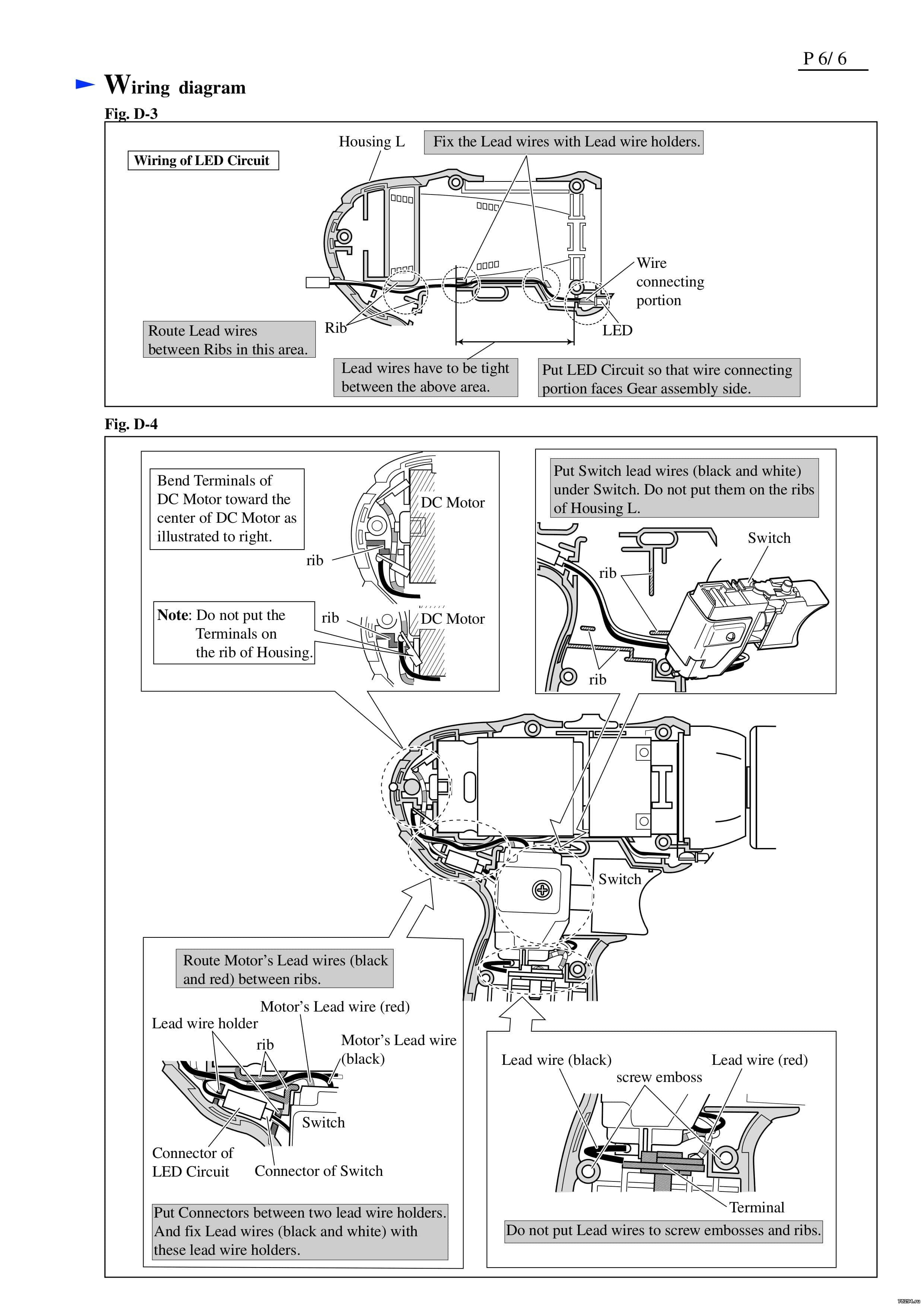

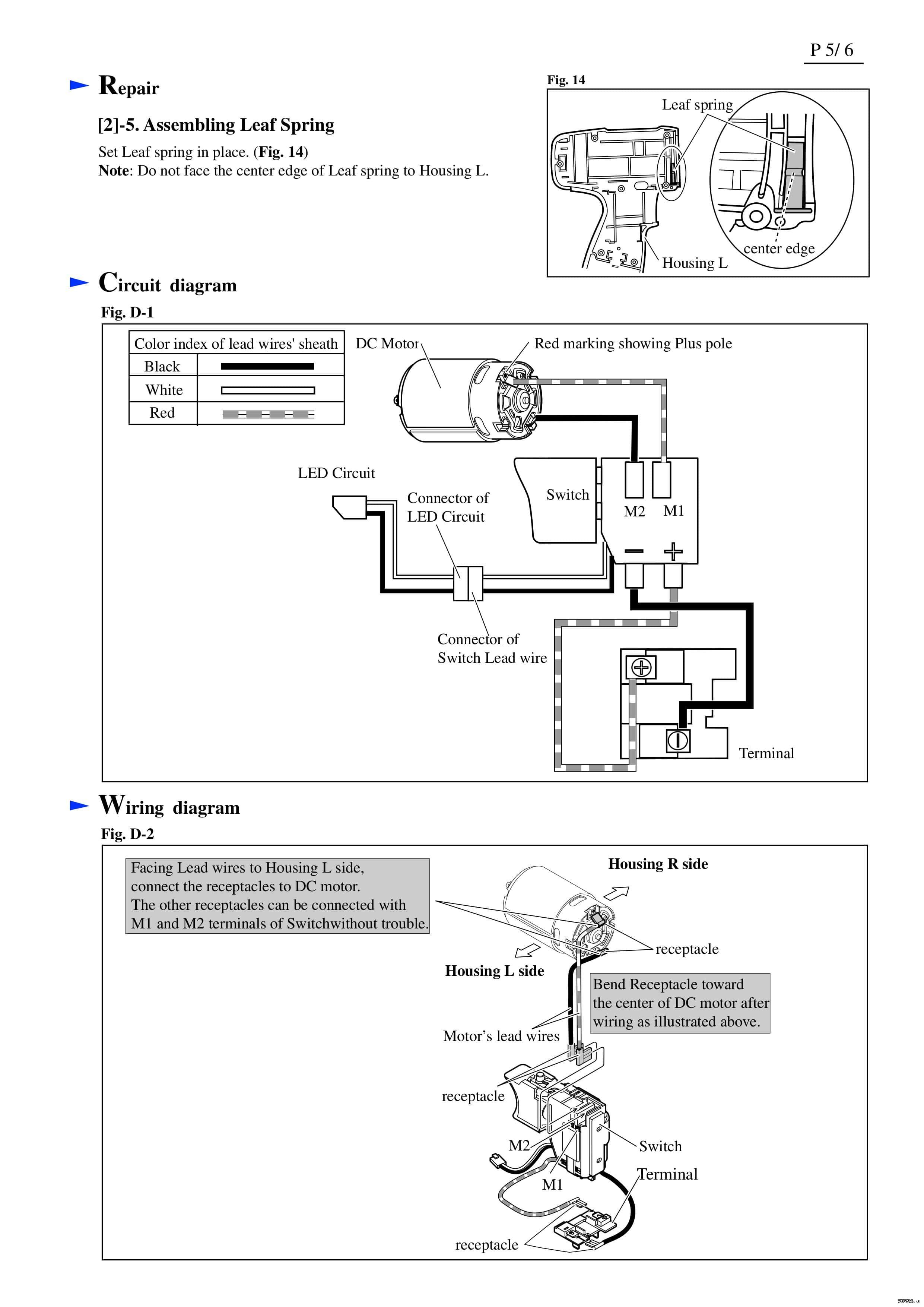

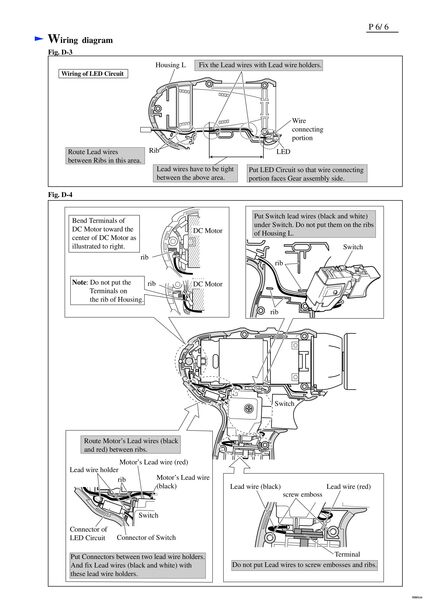

Схема:

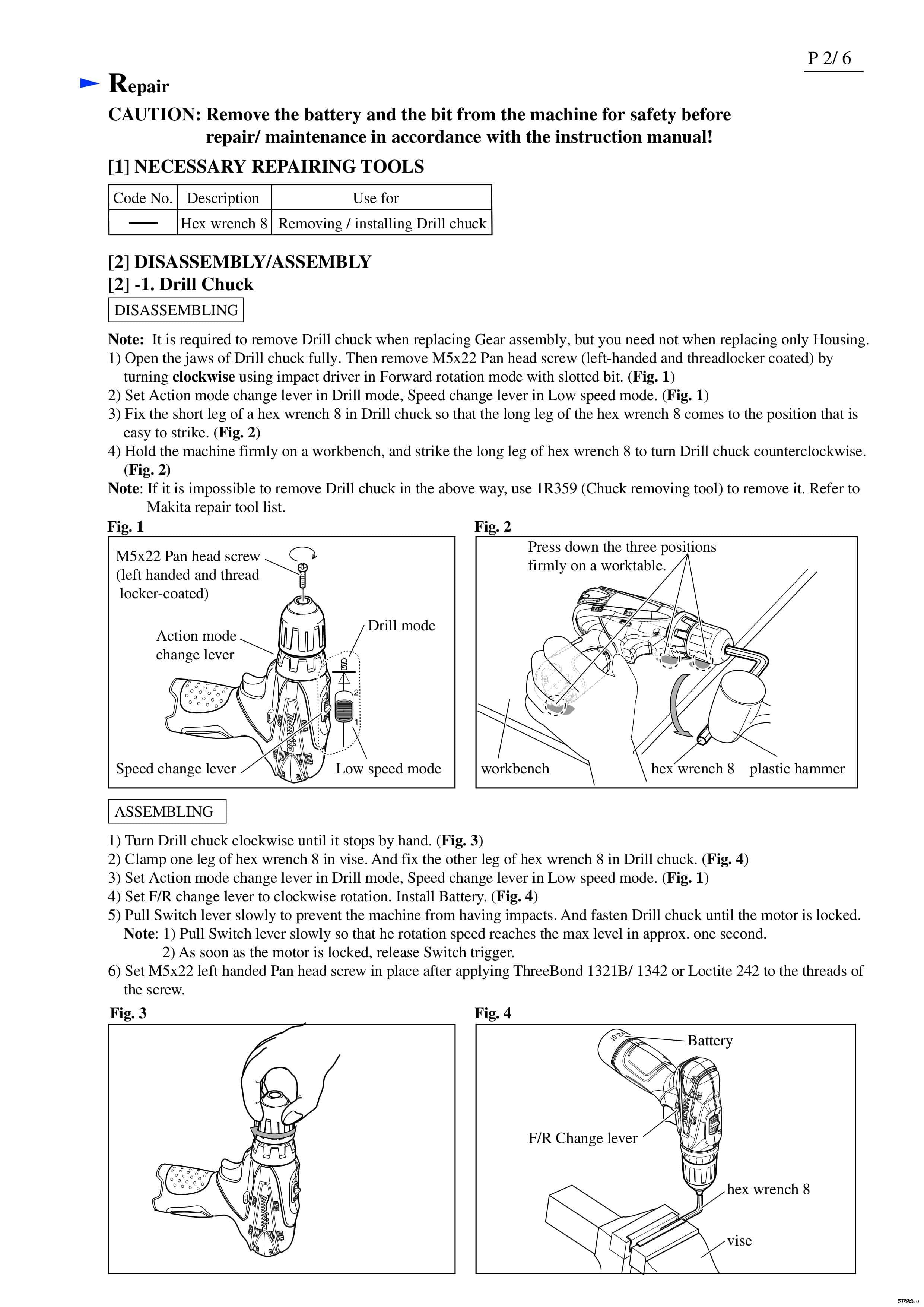

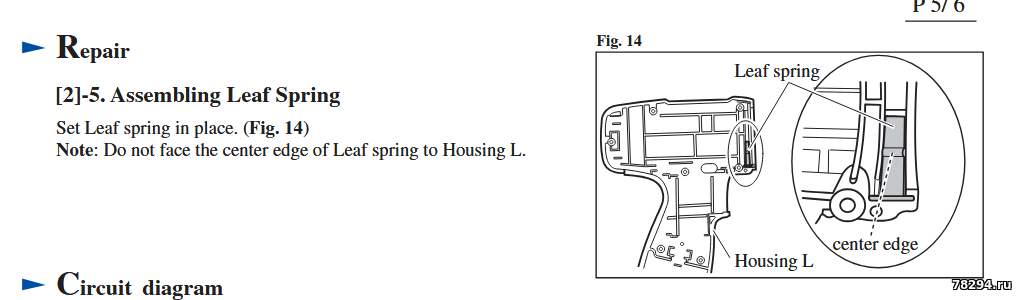

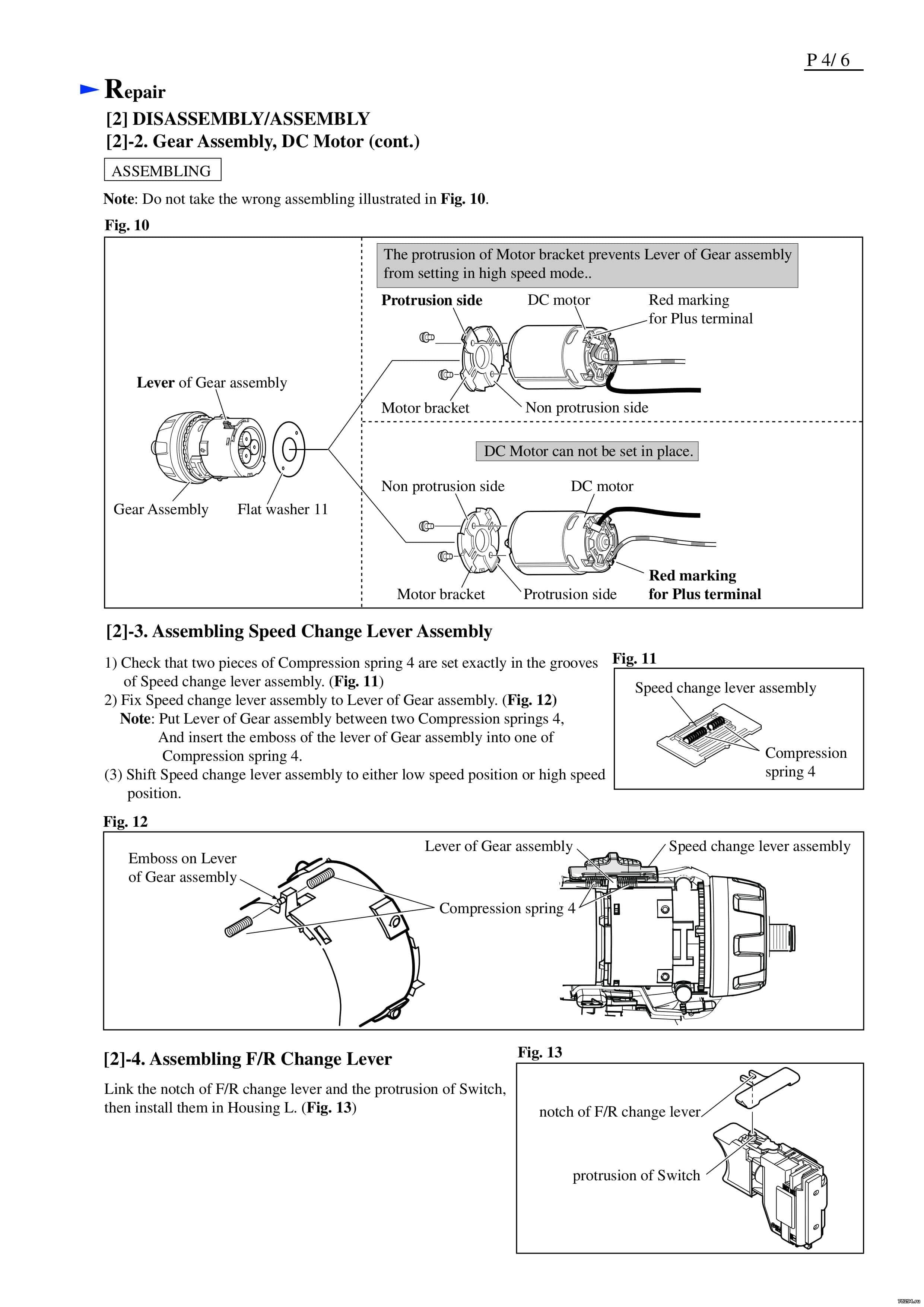

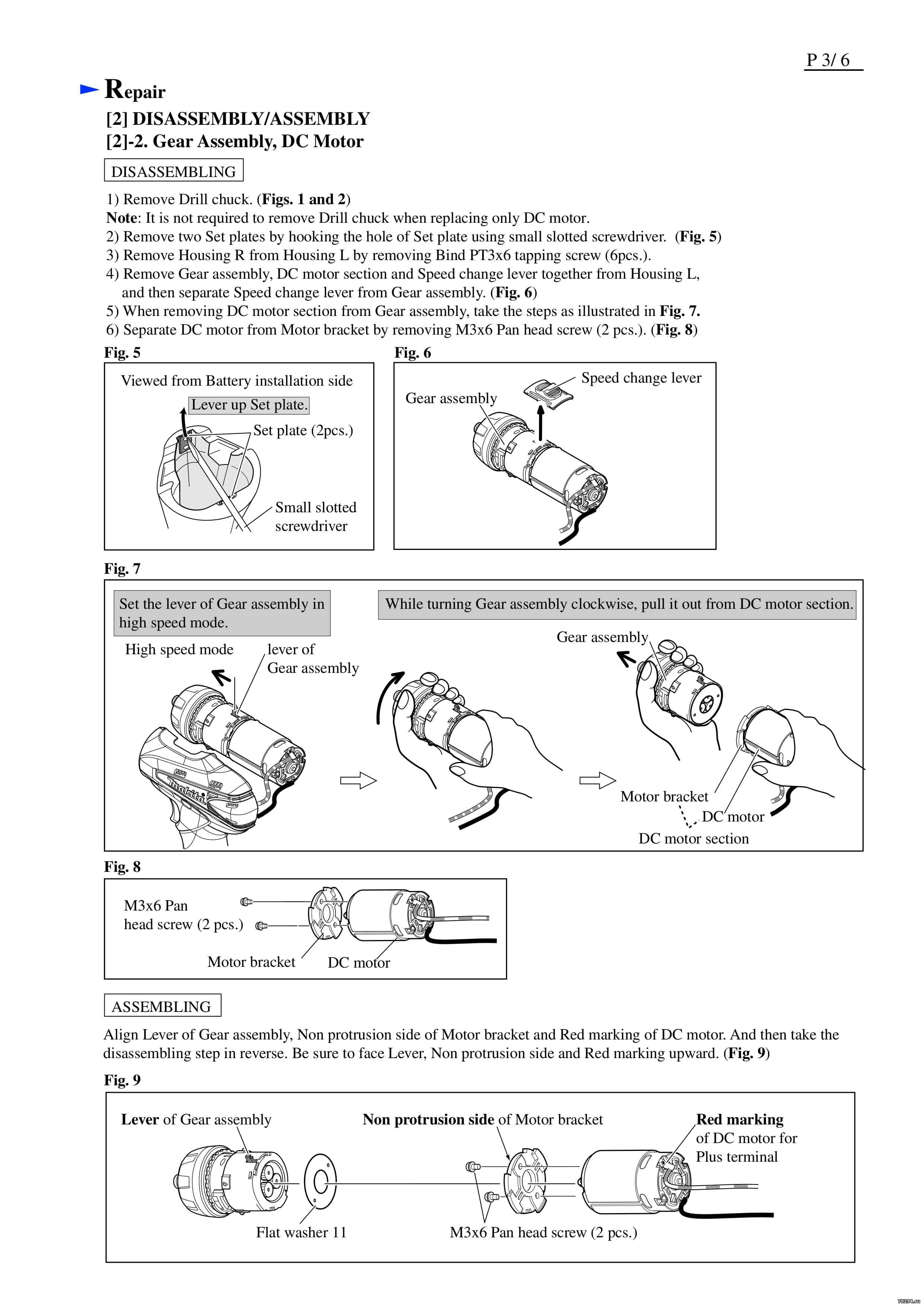

Разбираем - выкручиваем саморезы и вынимаем клипсы:

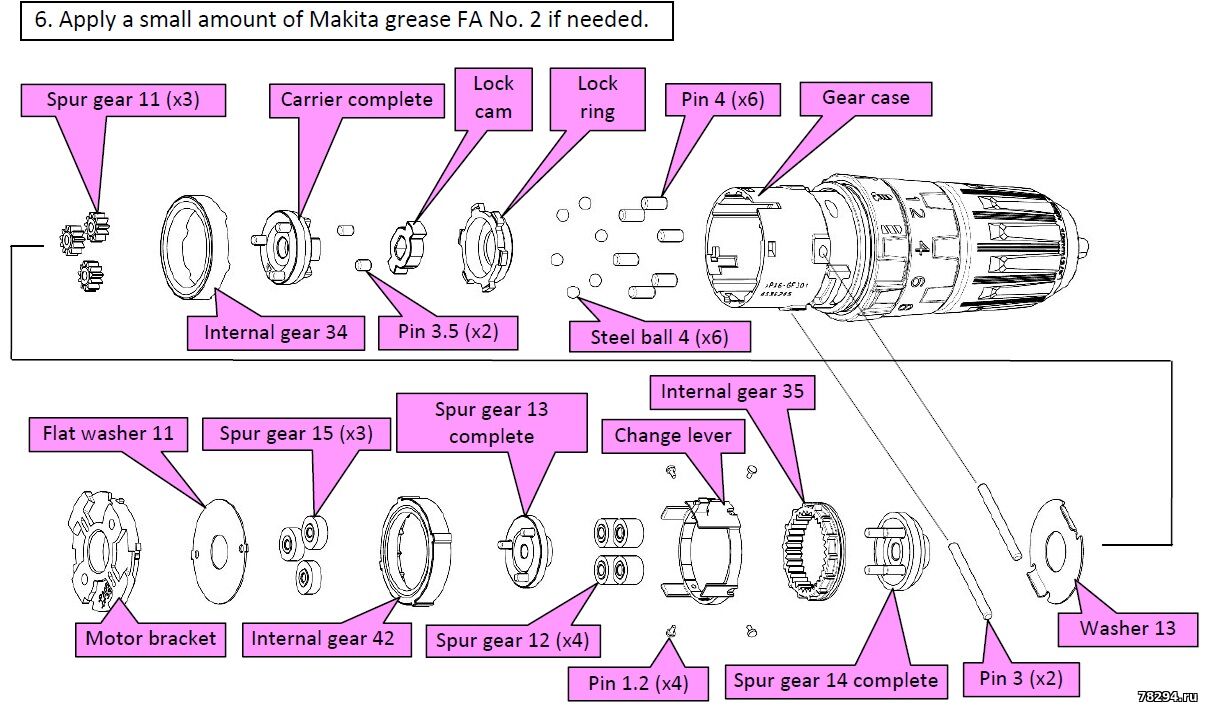

Шестерня на валу 12 зубцов диаметр 8,8мм





Ставим новый двигатель и все собираем обратно



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.12.2020, 13:27 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Запчасти для Makita DF330D:

1 - 126233-0 Рычаг переключения скоростей
2 - 187359-3 Корпус к HP330D
3 - 866201-8 Маркировочная табличка DF330D
4 - 266130-9 Самонарез.винт зажимной PT3X16
5 - 631813-4 Светодиод для DF030D
6 - 232239-9 Плоская пружина для DF030D
7 - 450504-6 Рычаг переключения для TD090D
8 - 650699-7 Выключатель C3HW-3A-LF1M
9 - 345998-7 Фиксатор корпуса
10 - 643830-2 Предохранитель для DF030D
14 - 251451-2 Винт(-) M5X22
15 - 763228-8 Быстрозажимной патрон
16 - 125539-3 Редуктор в сборе DF330D
17 - 629853-4 Двигатель 10,8B
18 - 911003-8 Винт M3X6 к 6096D/6226D/6227D/
19 - 187359-3 Корпус к HP330D
20 - 533020-4 LEAD ASS'Y
21 - 533019-9 LEAD ASS'Y
1001 - 168467-9 Кобура DF030D
1002 - ***DC10WA DC10WA BATTERY CHARGER
1003 - 194550-6 Аккумулятор BL1013 блистер
1004 - 784244-7 + BIT 2-50
1005 - 824781-0 Пластиковый чемодан для TD020D
1006 - 141104-0 Пластиковый чемодан для TW100D 1
5001 - 638929-6 Изоляционная втулка к TW100D
