Шуруповерт Makita 8402VD 9.6V разборка и схема
Anat78 Дата: Четверг, 30.07.2020, 01:24 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

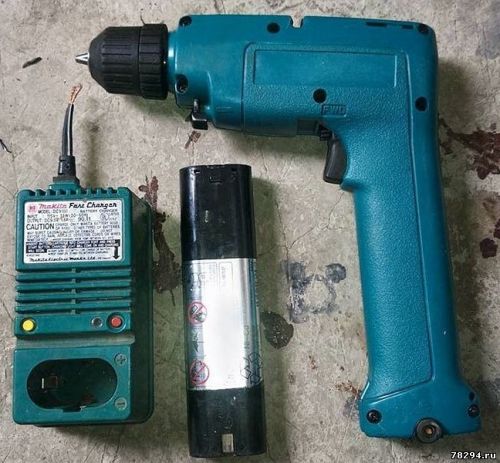

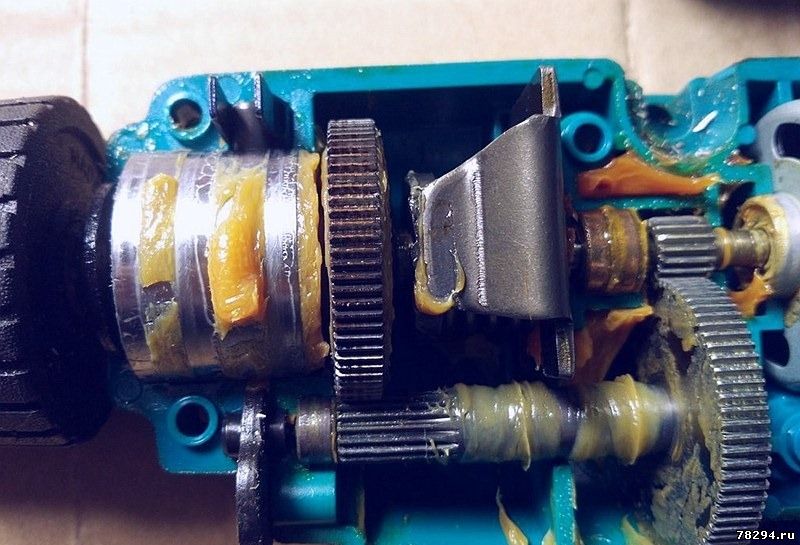

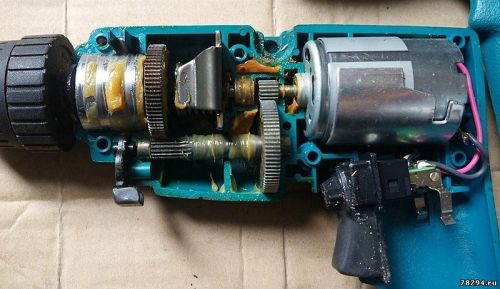

Шуруповерт Makita 8402VD 9.6V разборка схема и ремонт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 30.07.2020, 01:30 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

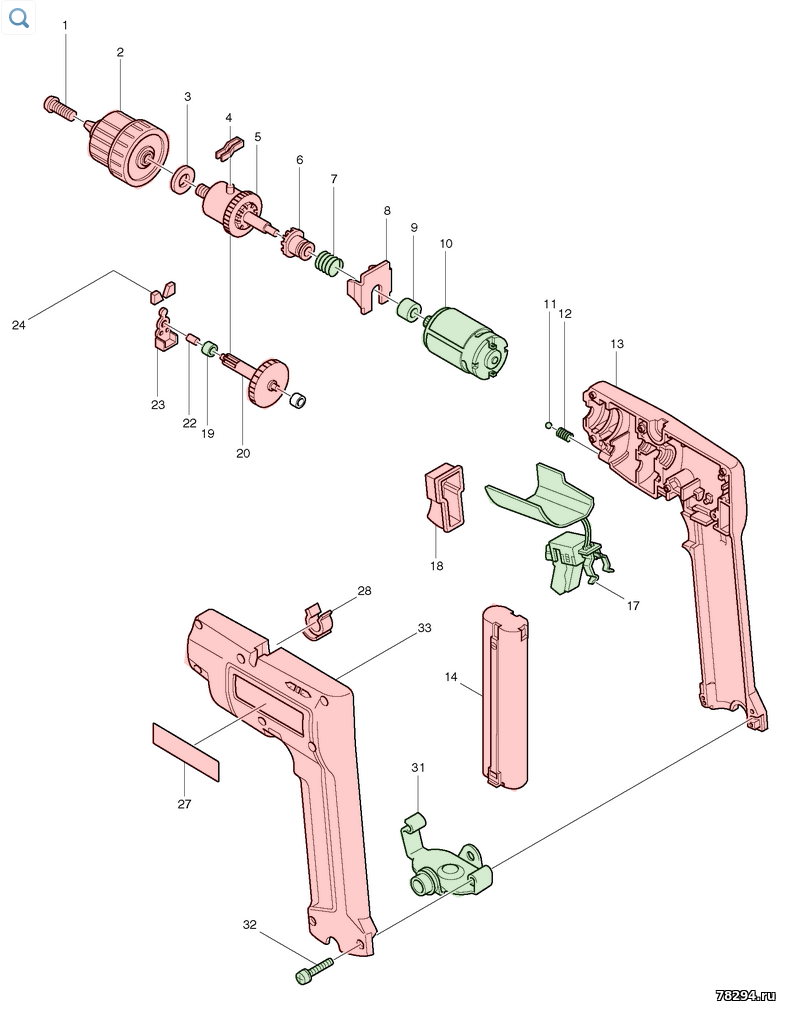

1 - 251457-0 Винт(-) M5х20 8402 VD
2 - 192559-2 Патрон S10 8402 VD
3 - 423097-6 Деталь 8402 VD
4 - 342668-9 Направляющая пластина 8402 VD
5 - 153147-0 Шпиндель для шуруповерта Makita 8402 VD 8402 VD
6 - 223063-1 Муфта сцепления для шуруповерта Makita 8400 D 8402 VD
7 - 231352-0 Компрессионная пружина 17 8402 VD
8 - 342669-7 Держатель для 8400D/8402VD 8402 VD
9 - 214014-5 Подшипник скольжения 6 8402 VD
10 - 629574-8 Двигатель 9.6в 8402 VD
11 - 216002-8 Стальной шарик 4,8 8402 VD
12 - 231026-3 Компрессионная пружина 4 8402 VD
13 - 182881-5 Корпус 8402VD для шуруповерта Makita 8402 VD 8402 VD
14 - 191681-2 Аккумулятор 9000 9,6v1,3Ah Cd 8402 VD
17 - 651914-2 Выключатель TG55A для шуруповерта Makita 8402 VD 8402 VD
18 - 421243-5 Крышка пылесборника для шуруповерта Makita 8402 VD 8402 VD
19 - 214019-5 Подшипник скольжения 4 8402 VD
20 - 226067-2 Шестерни в сборе 17-76 для шуруповерта Makita 8400 D 8402 VD
22 - 256047-4 Шпилька 6 8402 VD
23 - 164702-3 Рычаг переключения 8400/8402VD 8402 VD
24 - 423030-8 Резиновая заглушка 8402 VD
27 - 857568-5 Маркировочная табличка 8402VD makita 857568-5 8402 VD
28 - 411640-3 Держатель 6 8402 VD
31 - 163157-9 Защелка аккумулятора 8402 VD
32 - 911143-2 Винт M4х22 8402 VD
33 - 182881-5 Корпус 8402VD для шуруповерта Makita 8402 VD 8402 VD



Подробная инструкция по ремонту и обслуживанию 8402VD - https://www.makitapro.ru/u/spares/repair/8402VD-TE.pdf
