Шуруповерт Makita 6010d 7.2v разборка схема и ремонт
Anat78 Дата: Среда, 29.07.2020, 23:46 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7980
  • Репутация:66±
Anat78

Шуруповерт Makita 6010d 7.2v разборка схема и ремонт

В 1978 году Makita выпустила свою первую дрель со встроенным никель-кадмиевым аккумулятором 6010D, с батареей Ni-Cd 7,2 В. Интересно, что модель так полюбилась пользователям, что до сих можно найти в продаже подходящие для нее аккумуляторы у сторонних производителей. Это говорит о том, что у на некоторых предприятиях дрель 6010D работает до сих пор!
Инструкция: https://www.makita.com.hk/upload/product/13/file_en/5885c02694ffa.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 29.07.2020, 23:53 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7980
  • Репутация:66±
Anat78

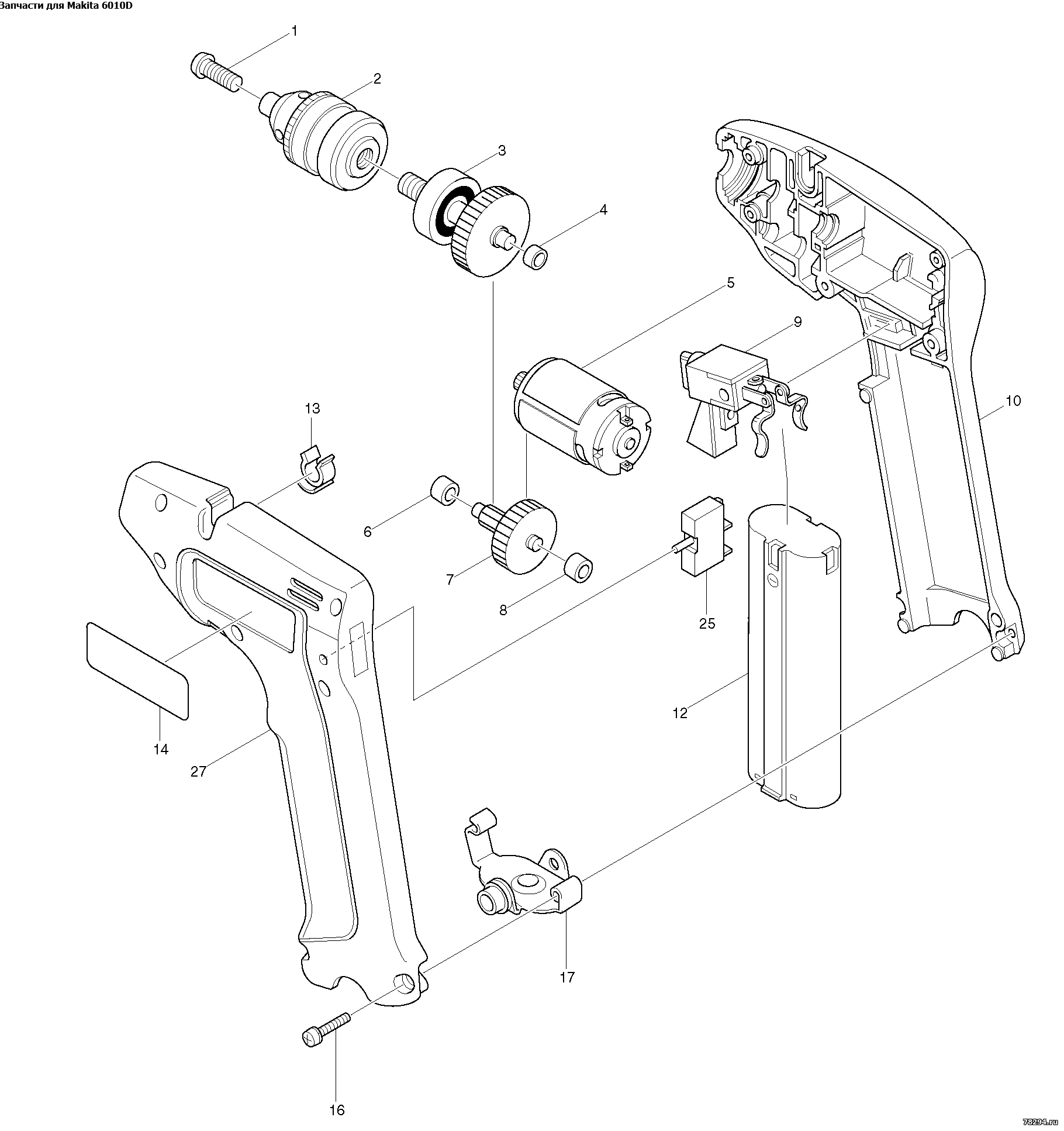

Схема и запчасти:



1    251448-1    Винт(-) M5х18 6010 D
2    192970-8    Патрон 6010 D
4    214017-9    Подшипник скольжения 5 6010 D
5    629801-3    Двигатель 7.2в 6010 D
5 - АНАЛОГ    629514-6    Двигатель 7.2в 6010 D
6    214016-1    Подшипник скольжения 3 makita 214016-1 6010 D
7    226048-6    Шестерня 13-58 makita 226048-6 6010 D
8    214016-1    Подшипник скольжения 3 makita 214016-1 6010 D
9    531043-6    Выключатель TG60A 6010 D
10    181762-0    Корпус к 6010D 6010 D
12    191679-9    Аккумулятор 7000 7,2v1,3Ah Cd 6010 D
13    411640-3    Держатель 6 6010 D
14    815285-3    Маркировочная табличка 6010D 6010 D
16    911143-2    Винт M4х22 6010 D
17    342833-0    Установочная пластина 6010 D
25    652532-9    Автоматический предохранитель BC51 6010 D
27    181762-0    Корпус к 6010D 6010 D

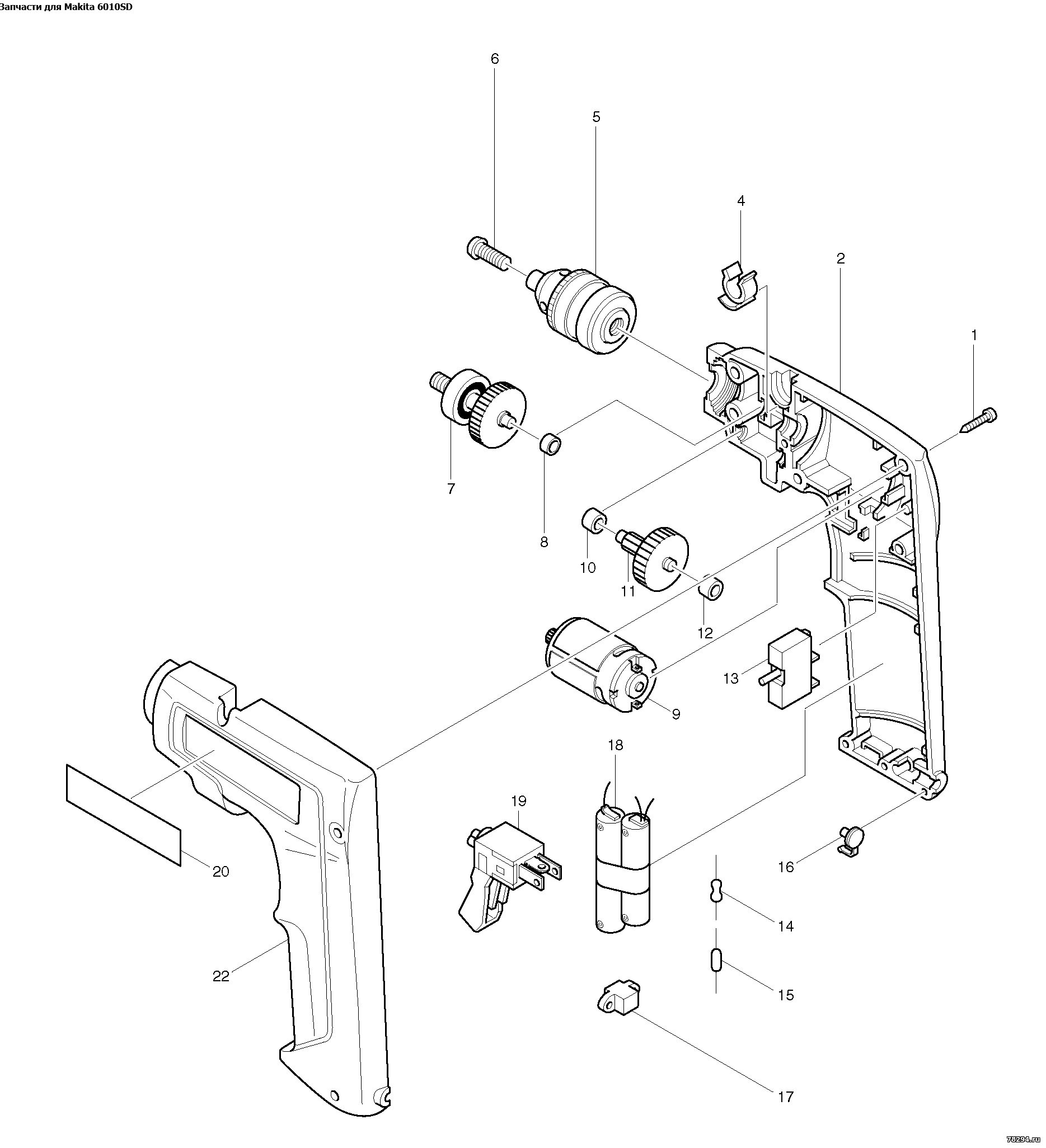

Запчасти для Makita 6010SD (Макита 6010SD):



1 265837-4 TF SCREW 3X20 10PK 6010 SD
2 181866-8 Корпус в сборе (комплект 2 части) makita 181866-8 6010 SD
4 411640-3 Держатель 6 6010 SD
5 192970-8 Патрон 6010 SD
6 251448-1 Винт(-) M5х18 6010 SD
7 153155-1 Вал-шестерня в сборе makita 153155-1 6010 SD
8 214017-9 Подшипник скольжения 5 6010 SD
9 629514-6 Двигатель 7.2в 6010 SD
10 214016-1 Подшипник скольжения 3 makita 214016-1 6010 SD
11 226048-6 Шестерня 13-58 makita 226048-6 6010 SD
12 214016-1 Подшипник скольжения 3 makita 214016-1 6010 SD
13 652532-9 Автоматический предохранитель BC51 6010 SD
14 646627-8 Резистор makita 646627-8 6010 SD
15 647037-2 Диод makita 647037-2 6010 SD
16 410472-5 Заглушка makita 410472-5 6010 SD
17 655403-9 Вставка makita 655403-9 6010 SD
18 678037-1 Комплектующие и аксессуары 6010 SD
19 531045-2 Выключатель makita 531045-2 6010 SD
20 855120-3 Маркировочная табличка 6010SD 6010 SD
22 181866-8 Корпус в сборе (комплект 2 части) makita 181866-8 6010 SD

Инструкция для 6010SD: https://www.makitapro.ru/u/spares/repair/6010SD-TE.pdf
