Шуруповерт Metabo PowerMaxx BS BL 601721500 ремонт
Anat78 Дата: Воскресенье, 24.03.2024, 17:40 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

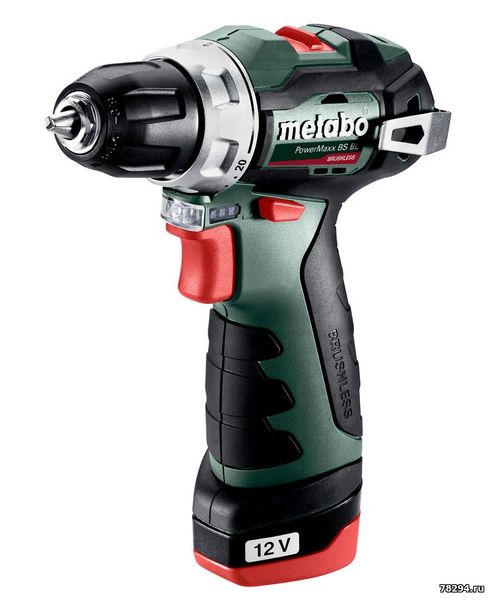

Шуруповерт Metabo PowerMaxx BS BL 601721500 ремонт схема



Бесщеточная, легкая дрель-шуруповерт с хорошей мощностью для разнообразного применения
Класс 12 В со вставными аккумуляторными блоками — чрезвычайно компактный и удобный
Встроенная подсветка для освещения рабочего места
С практичным крючком для ношения на ремне, с фиксацией справа или слева без инструментов
Практичный индикатор емкости для контроля степени зарядки аккумулятора

Напряжение аккумулятора:12 В
Число оборотов холостого хода 0 - 400 / 0 - 1500 /мин
Макс. мягкий крутящий момент:20 Нм
Макс. жесткий крутящий момент:38 Нм
Диаметр сверления в стали:10 мм
Ø сверления в мягкой древесине:32 мм
Вес без аккумуляторного блока 0.7 кг
Вес с аккумуляторным блоком 0.9 кг



Инструкция: https://www.metabo-service.com/ru/manual/01721000

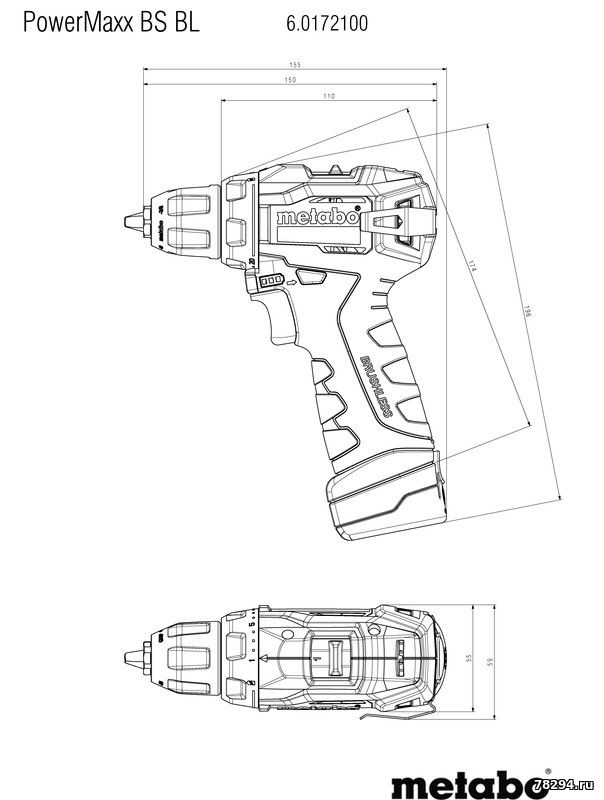

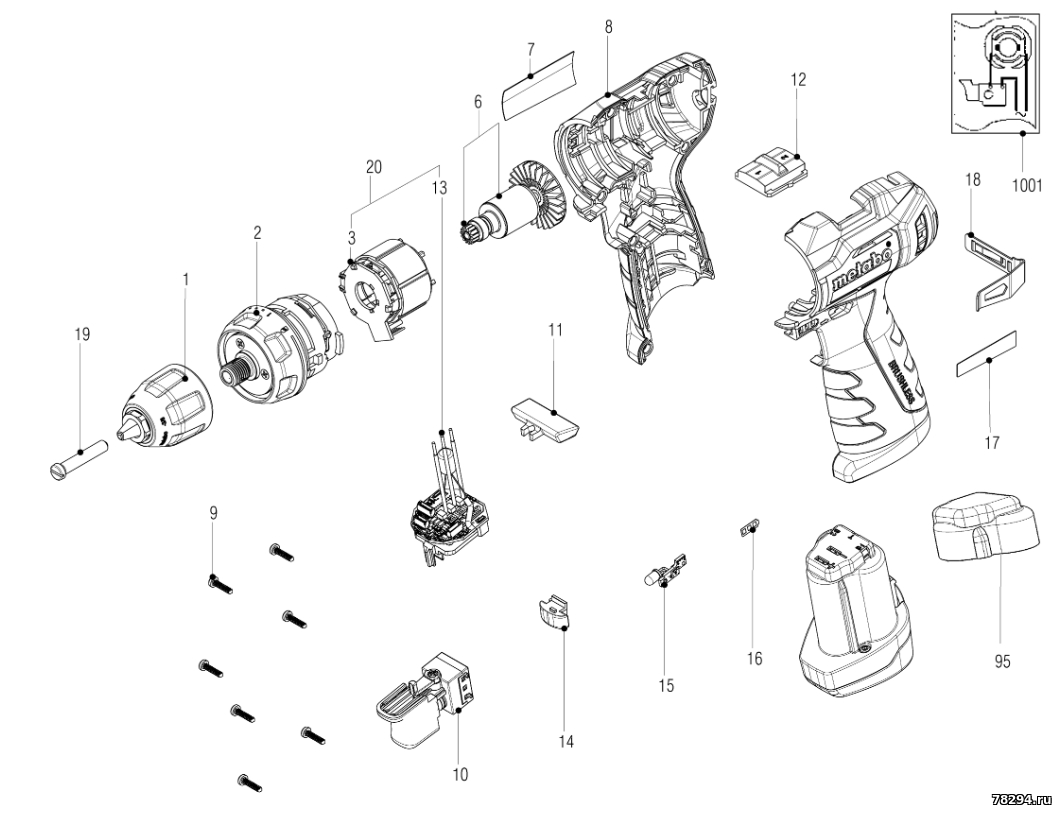

Схема:

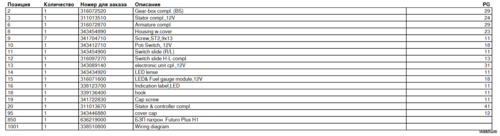

запчасти



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 24.03.2024, 18:17 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

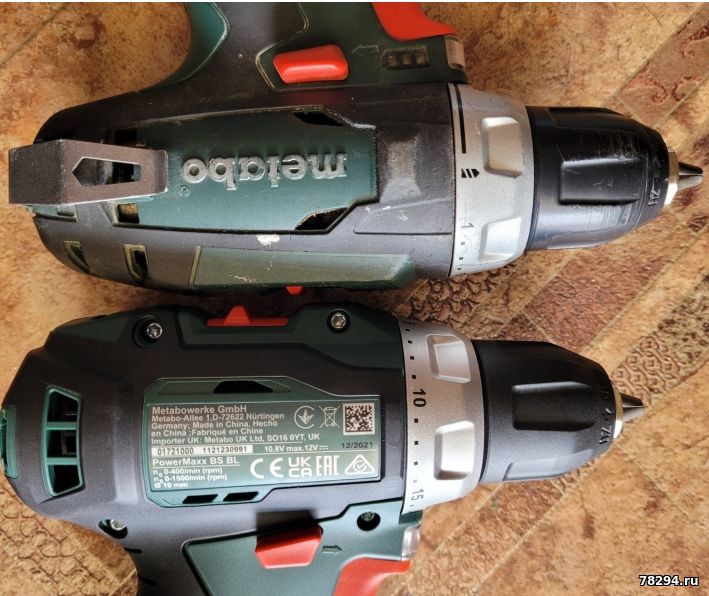

Сравнение размеров старой щеточной модели и новой безщеточной:

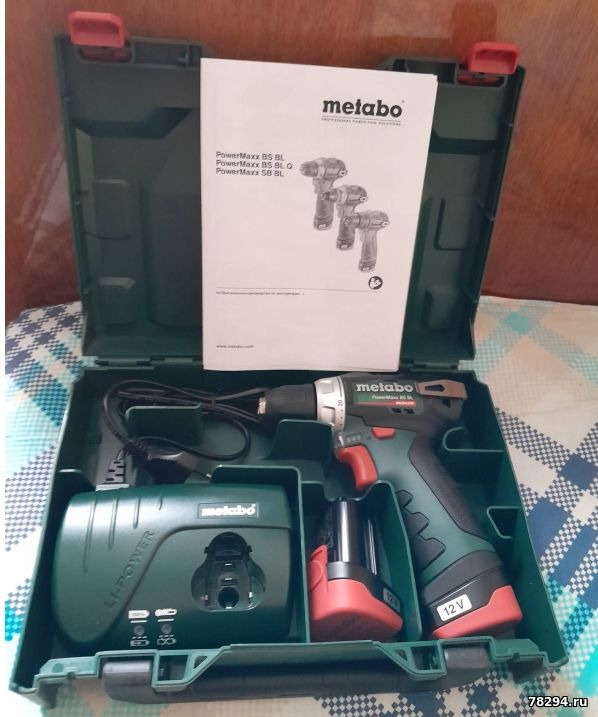

Кейс здесь тоже стандартный

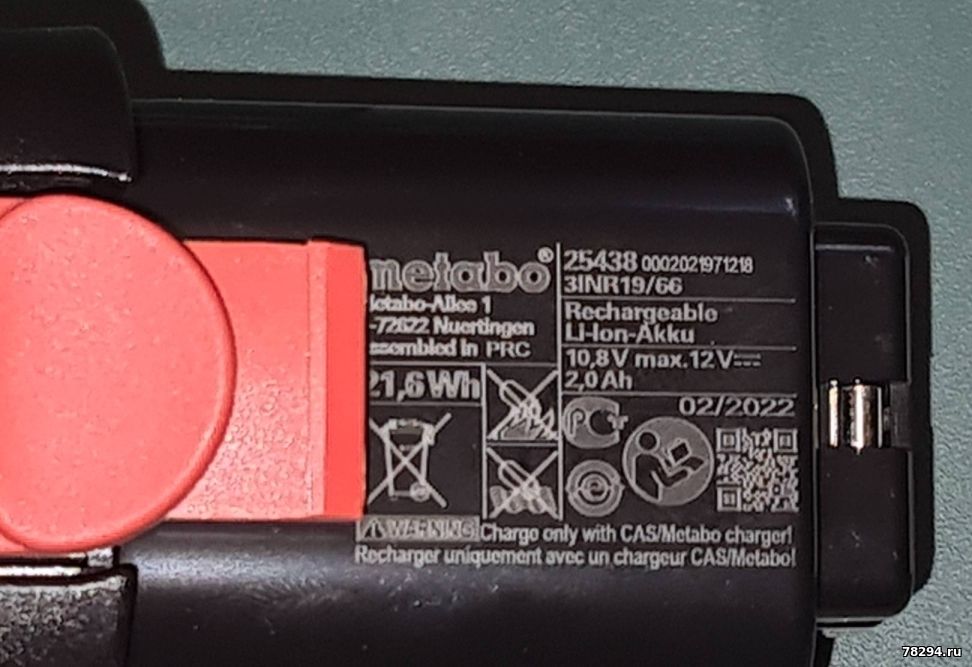

Аккумулятор на 2ач:

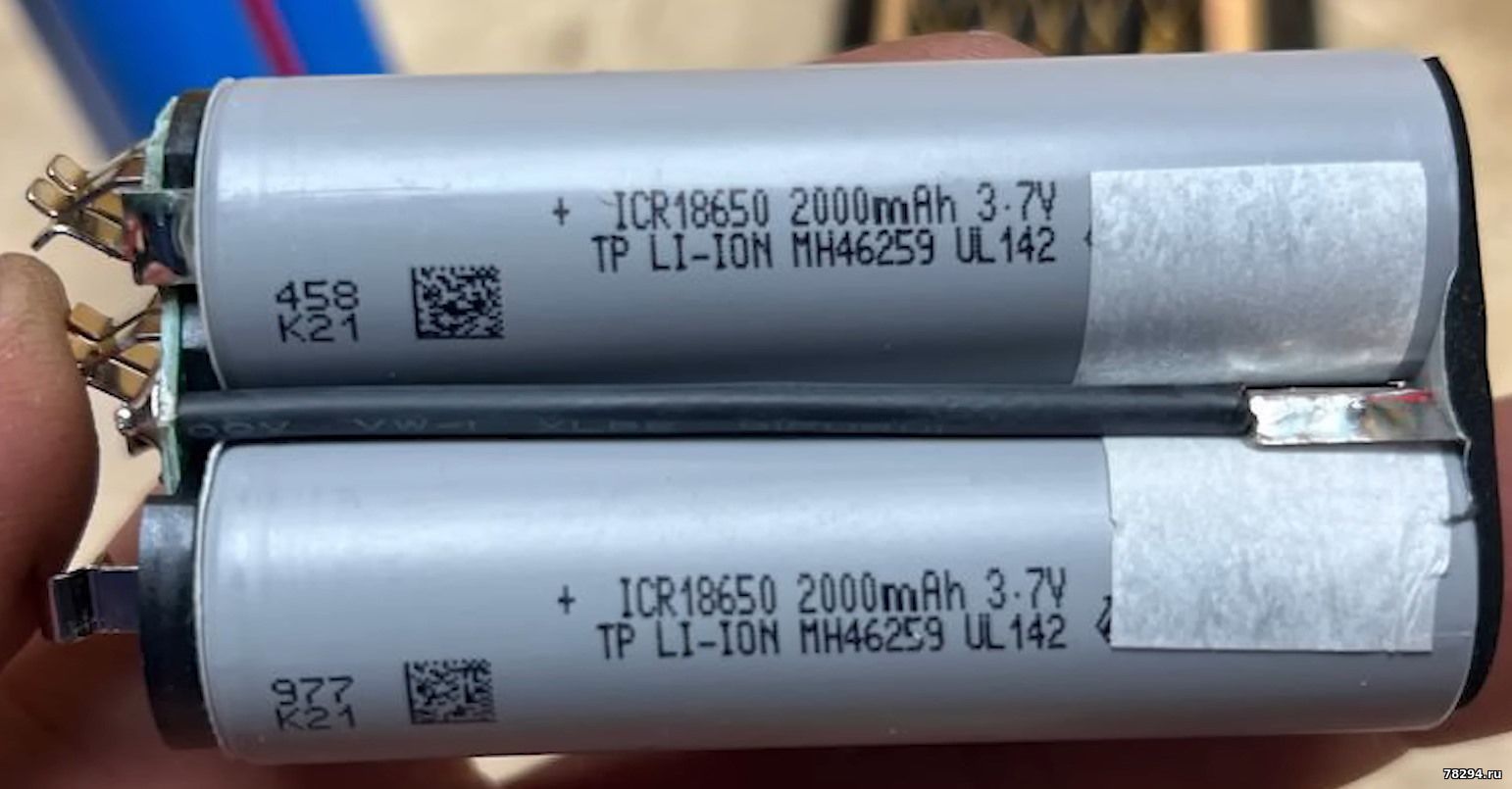

Элементы внутри китайские 18650

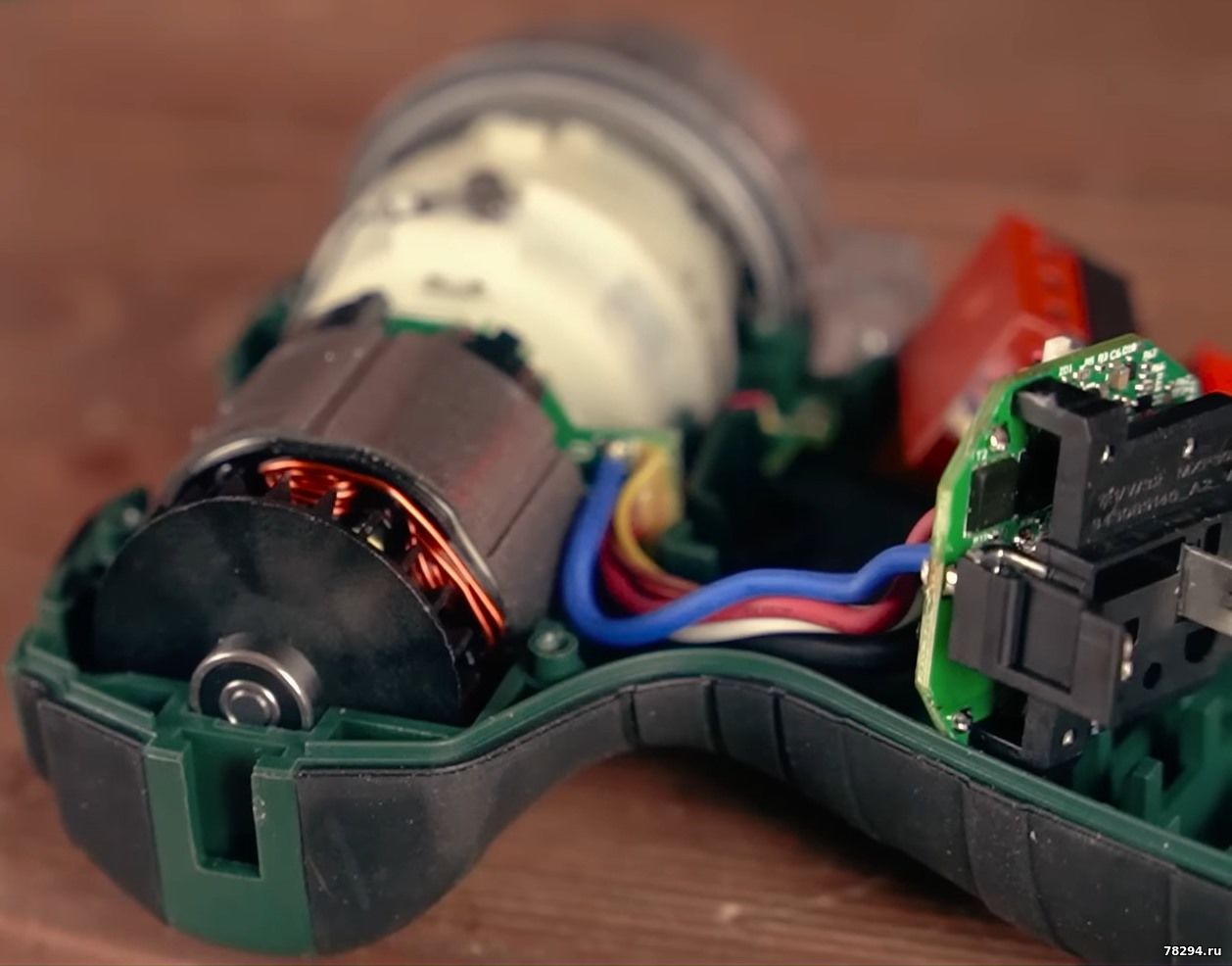

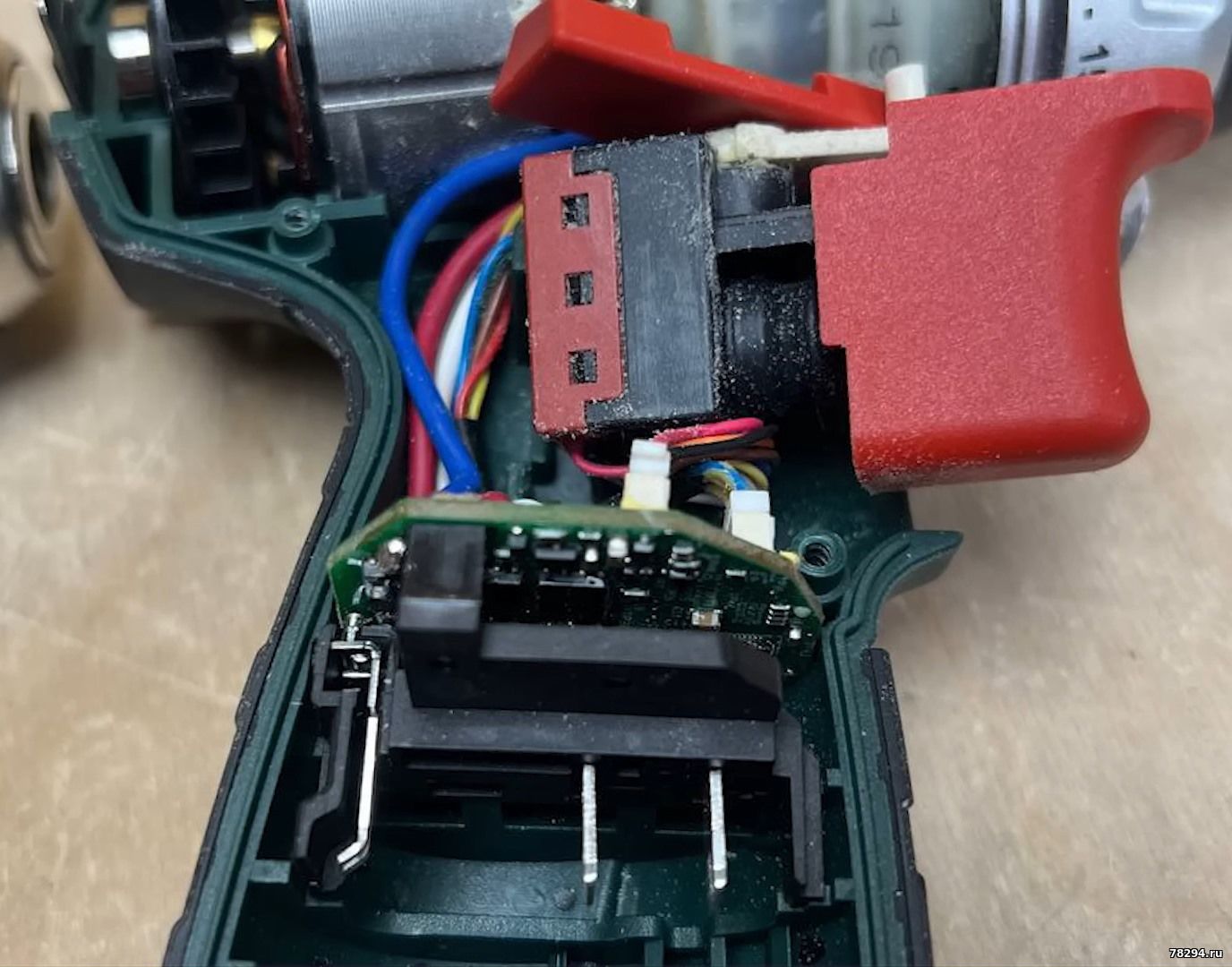

Плата управления ничем не залита и боится воды!

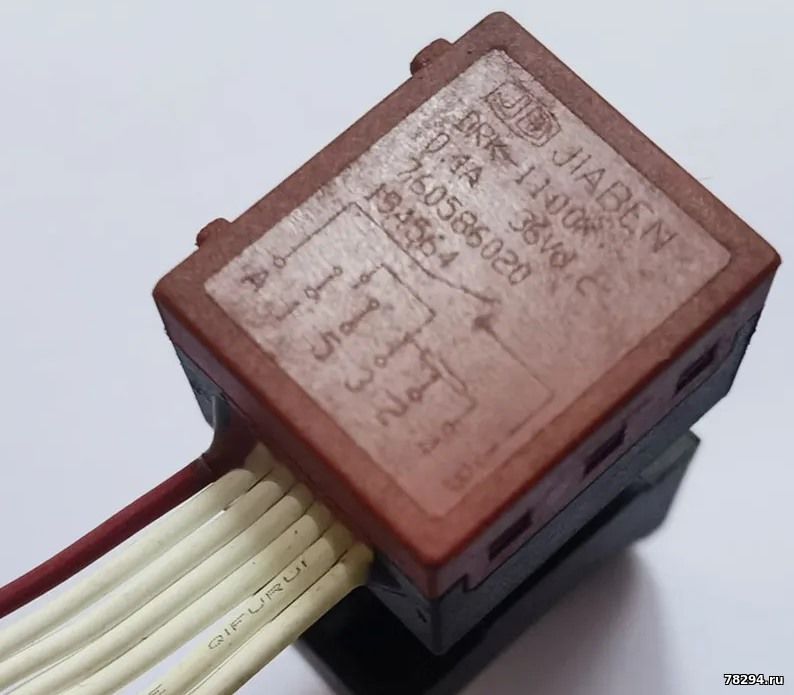

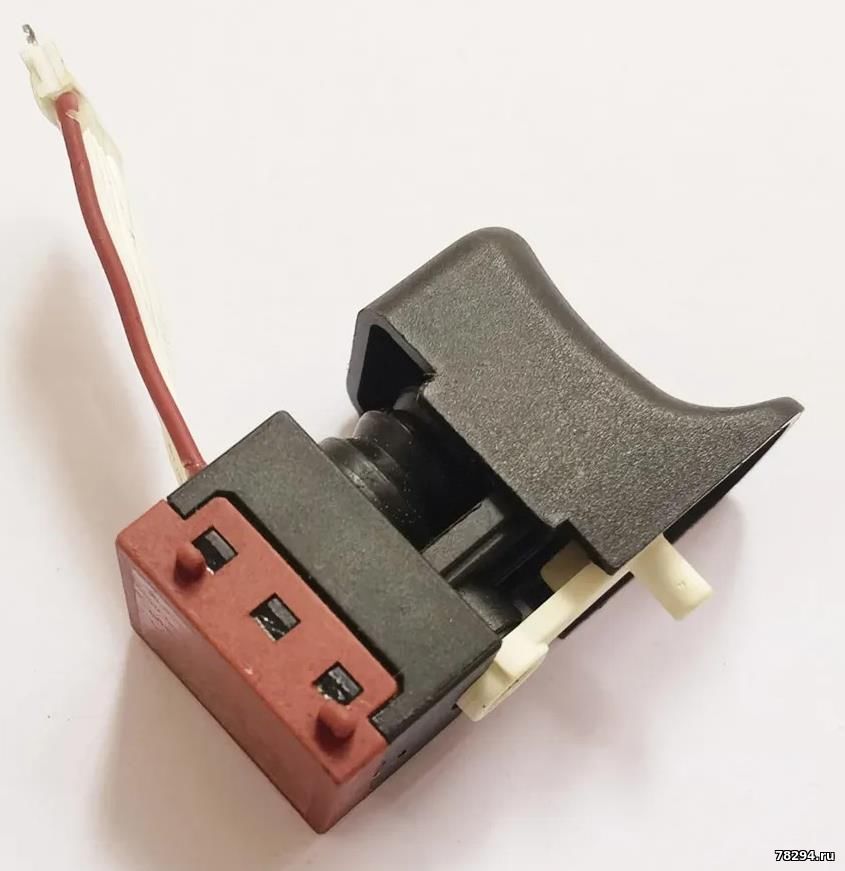

Кнопка, код запчасти - 343412710:

JIABEN DRK-11001K 0.1A 36Vdc




Купить кнопку можно здесь: https://ozn.by/6x6zf4?erid=2SDnje1EaAm

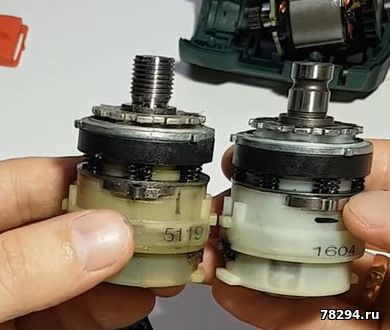

Сравнение редуктора щеточного Metabo PowerMaxx BS и безщеточного
Да их можно менять между собой на быстросменный или с резьбой, НО только заменяя заднюю крышку редуктора!

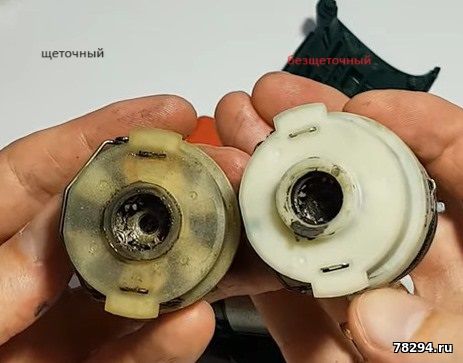

Посадка под подшипник у безщеточного меньше





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 24.03.2024, 18:19 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Тест сравнения с другими шуруповертами:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 24.03.2024, 19:31 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

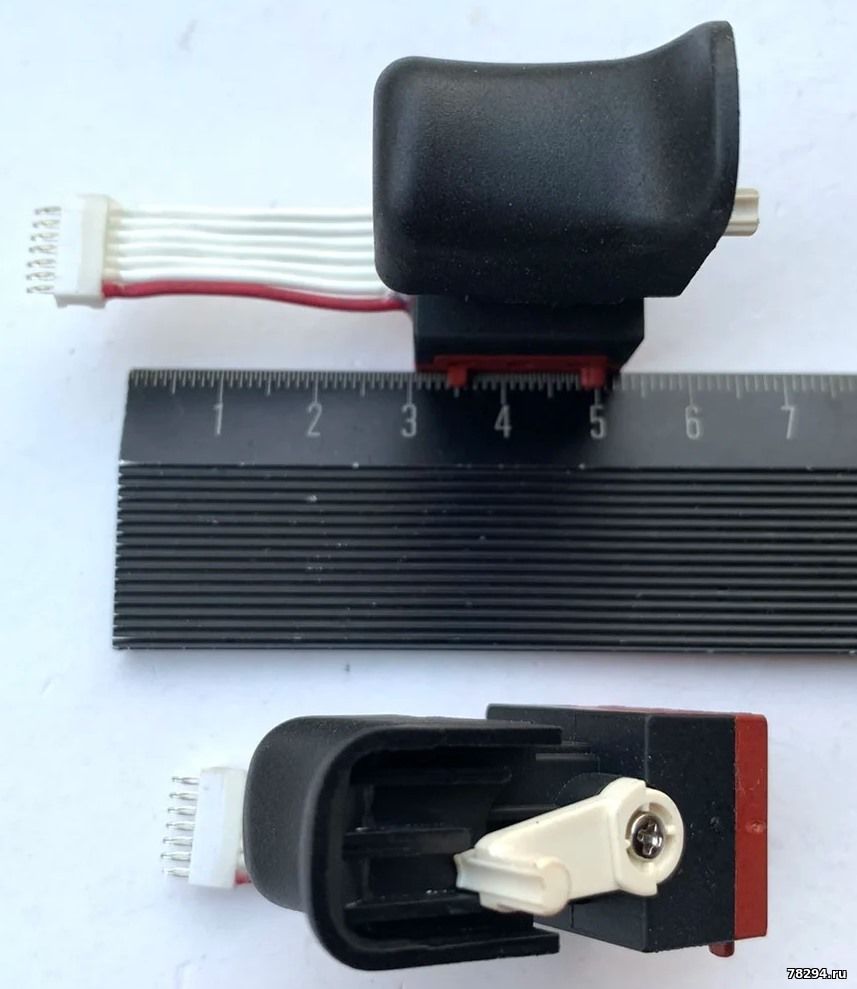

Кнопка еще:

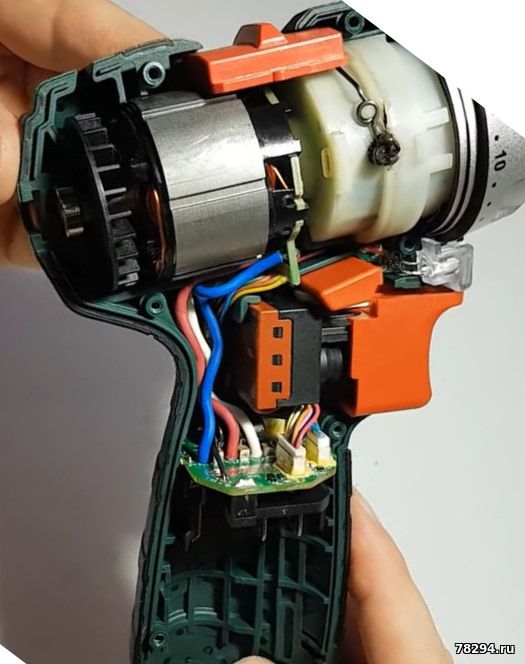

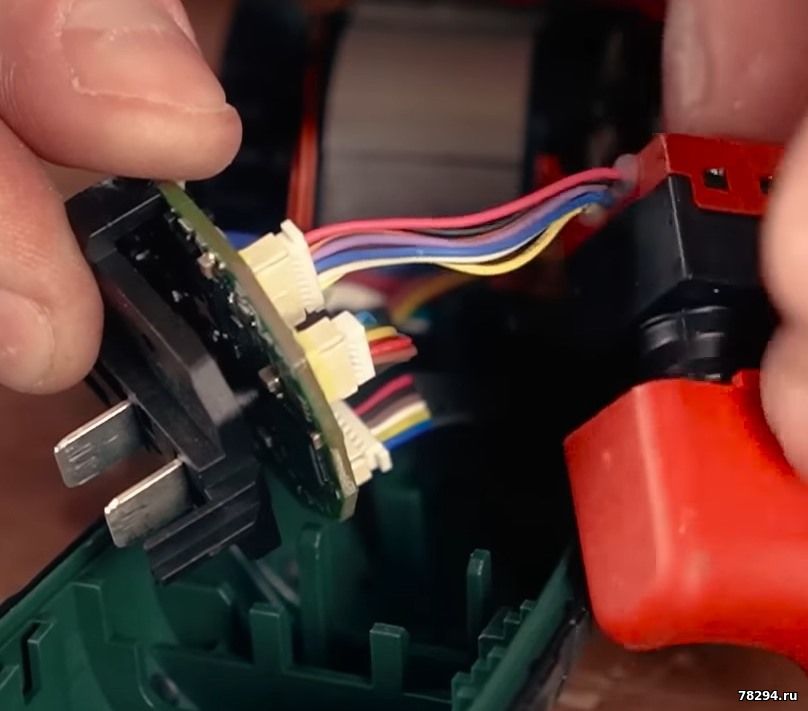

Меняется кнопка очень легко , она на разьеме:

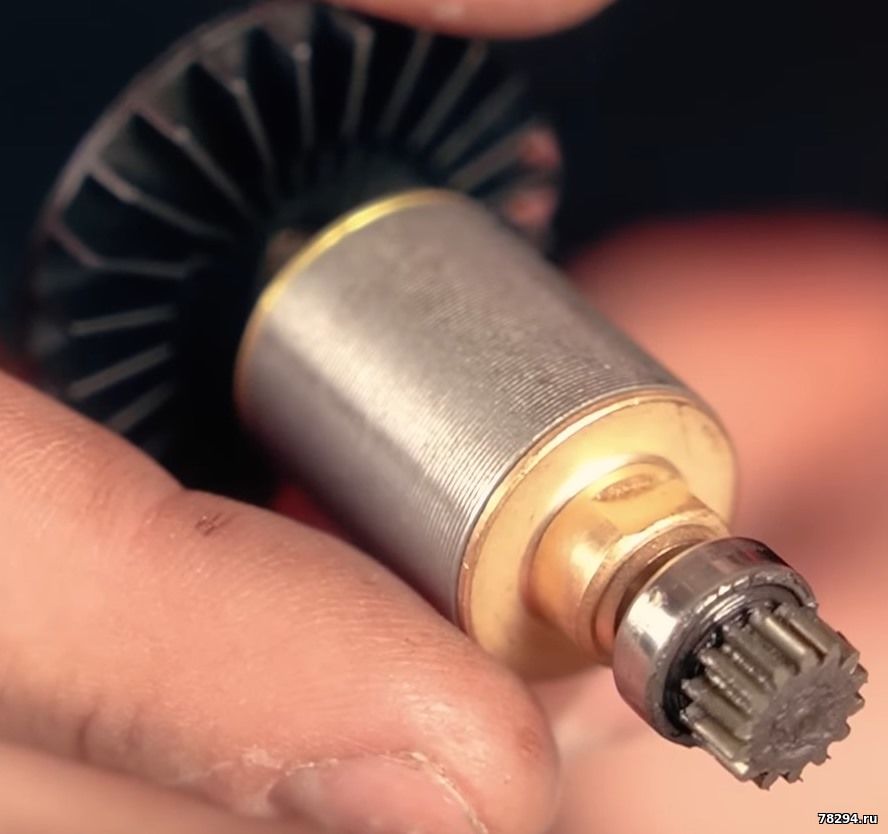

На роторе шестерня 14 зубов как и на старом щеточном метабо:
