Форум » Электроинструмент » Разборка, ресмонт и обзоры электроинструментов » Metabo » Шуруповерт Metabo BS14.4 Li схема и ремонт (602206540)
Шуруповерт Metabo BS14.4 Li схема и ремонт
Anat78 Дата: Четверг, 03.02.2022, 15:00 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6393
  • Репутация:49±
Anat78

Шуруповерт Metabo BS14.4 Li схема и ремонт 602206540



Напряжение аккумулятора 14.4 В
Емкость аккумулятора 2 x 2 Ач
Макс. мягкий крутящий момент 20 Нм
Макс. жесткий крутящий момент 40 Нм
Регулируемый крутящий момент 0.5 - 4.5 Нм
Диаметр сверления в стали 10 мм
Ø сверления в мягкой древесине 20 мм
Число оборотов холостого хода 0 - 400 / 0 - 1500 /мин
Диапазон зажима сверлильного патрона 1.5 - 13 мм
Вес без аккумуляторного блока 0.9 кг
Вес с аккумуляторным блоком 1.2 кг



Схема:



Запчасти:

1 1 341705050 Cap screw 11
2 1 316059380 Gear housing compl. 30
4 1 317004710 Motor compl.,14.4V 26
5 8 341704710 Screw,ST2,9x13 11
6 1 315014980 Motor housing 25
7 1 343410580 Switch,R+L 11
8 1 343083380 LED lense 13
9 1 343410600 Switch 32
10 1 342021670 Spring clip 11
11 1 343397990 Pressure plate 11
12 1 343394790 Switch slide 11
13 1 338064030 Rating plate BS 14.4 11
14 1 343434940 Switch slide 11
15 1 339136400 hook 11
95 1 343439680 Cover cap 11

Выключатель код запчасти - 343410600
новый можно купить здесь - https://ozn.by/6x958h?erid=2SDnjdNHwTw

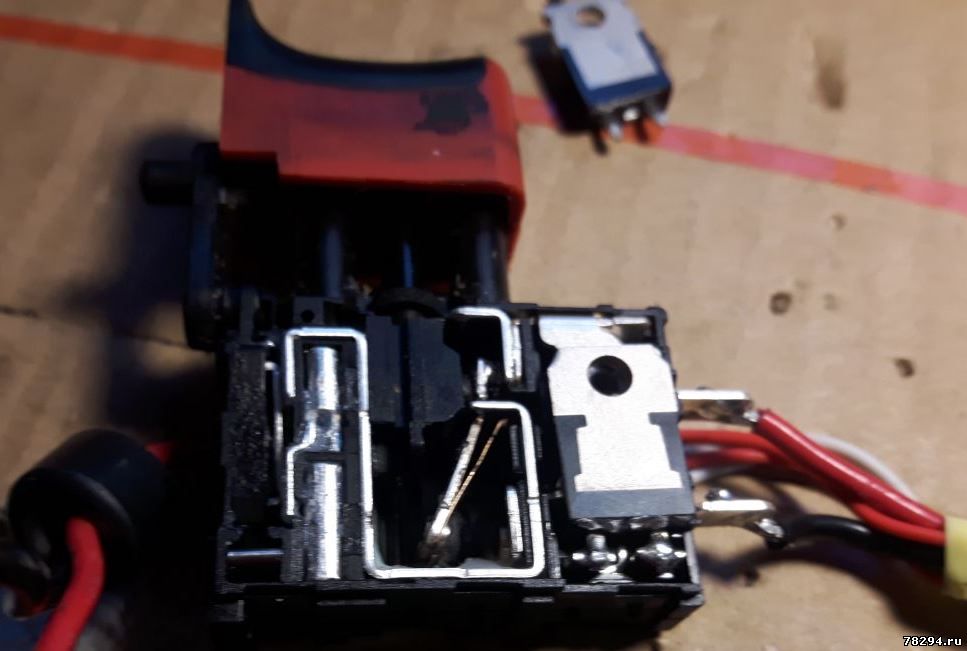

Пришел в ремонт с дохлым транзистором
замена транзистора:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 00:31 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6393
  • Репутация:49±
Anat78

Кнопка тут стоит такая же как на шуруповерте METABO SB18LT BS18LT Quick SB18LT Quick 343410630
отличие в подсветке - просто переставить рассеиватель надо

https://ozn.by/6x93ke?erid=2SDnjc67CZP

https://ozn.by/6x93mx?erid=2SDnjda6UuP





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.03.2024, 01:19 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6393
  • Репутация:49±
Anat78

Редуктор METABO для BS14.4Li (316059380)
можно купить здесь - https://ozn.by/6x95yc?erid=2SDnjcjFvpy



Мотор METABO для 14.4V BS14.4 Li (317004440/317004710)
купить можно здесь:
https://ozn.by/6x95zi?erid=2SDnjdxRLMX



Либо ставить аналог от макиты с заменой шестерни
https://ozn.by/6x96la?erid=2SDnjd1bopM


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
