Разборка шуруповерта BLACK+DECKER CD14C
Anat78 Дата: Среда, 26.02.2020, 13:41 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

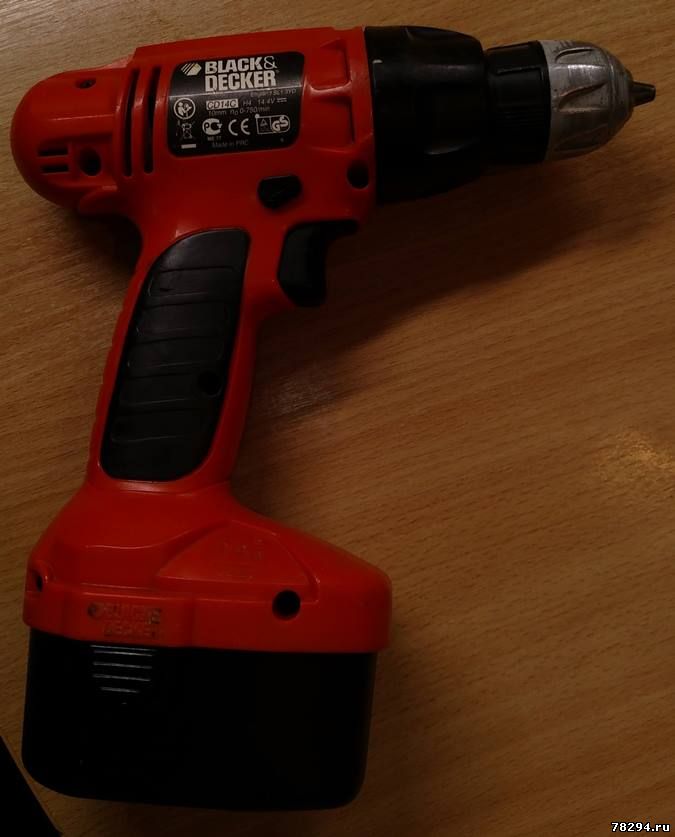

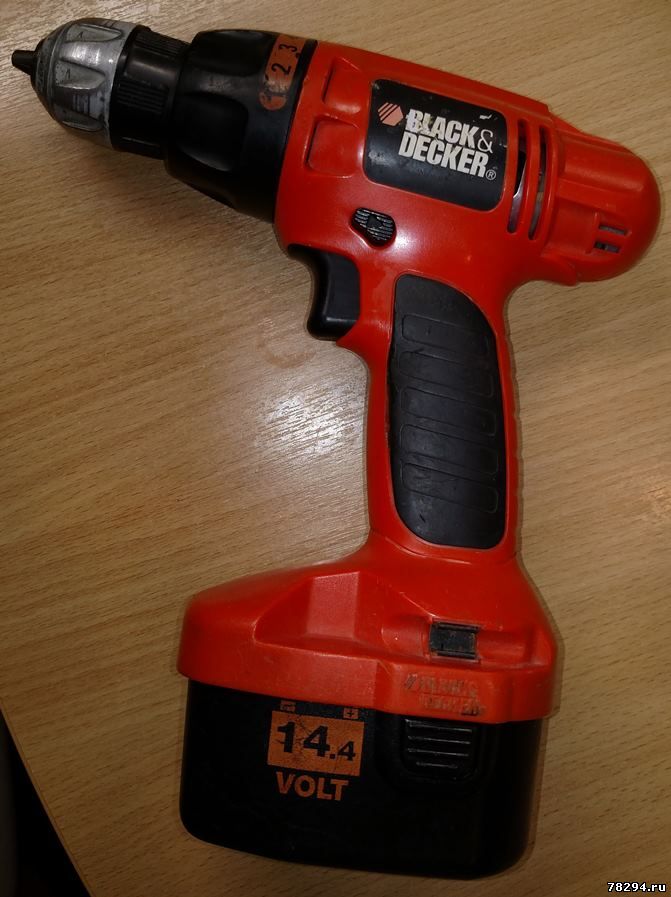

Разборка шуруповерта BLACK+DECKER CD14C

Инструкция CD14C : http://service.blackanddecker.ru/PDMSDoc...._ru.pdf

  • Макс. диаметр сверления (дерево): 25 мм
  • Диаметр патрона: 10 мм
  • Максимальный крутящий момент: 12,5 Н·м
  • Тип патрона: быстрозажимной
  • Количество скоростей работы: 1
  • Тип инструмента: безударный
  • Макс. число оборотов холостого хода: 750 об/мин
  • Питание: от аккумулятора
  • Макс. диаметр сверления (металл): 10 мм






Редуктор металлический, но шестерни - пластик

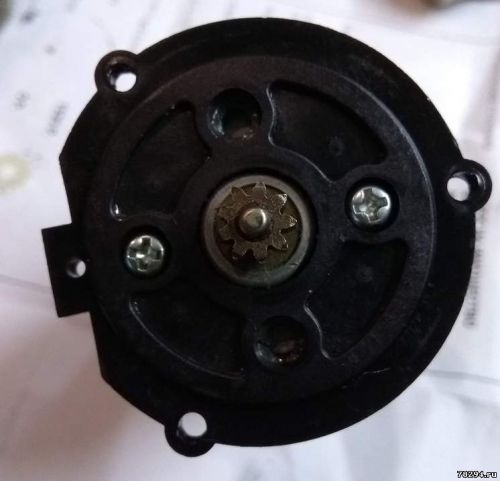

Мотор:



Собираем обратно после замены смазки и чистки:



Взрыв схема BLACK+DECKER CD14C



Разбираем батарею и ставим готовый комплект 14,4 вольт 2,5 ач на литиевых элементах:









Аккумулятор Black & Decker A9262 ремонт: http://www.78294.ru/forum/142-931-1

Сравнить с  BLACK+DECKER CD12C можно здесь: http://www.78294.ru/forum/12-823-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 26.02.2020, 13:49 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Еще фото:
