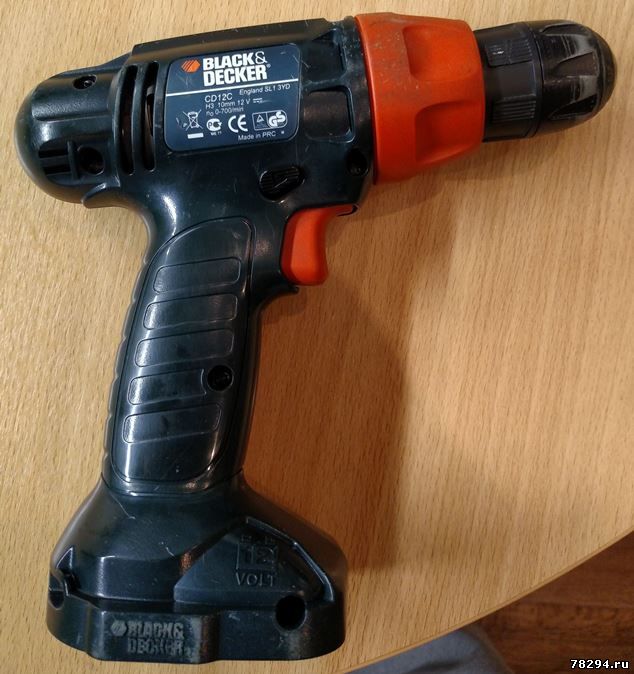

Разборка шуруповерта BLACK+DECKER CD12C
Anat78 Дата: Четверг, 13.02.2020, 13:22 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Разборка шуруповерта BLACK+DECKER CD12C ремонт батареи и зарядного

Инструкция CD12C http://service.blackanddecker.ru/PDMSDoc...._ru.pdf

  • Макс. диаметр сверления (дерево): 25 мм
  • Диаметр патрона: 10 мм
  • Максимальный крутящий момент: 9 Н·м
  • Тип патрона: быстрозажимной
  • Количество скоростей работы: 1
  • Тип инструмента: безударный
  • Макс. число оборотов холостого хода: 700 об/мин
  • Питание: от аккумулятора
  • Макс. диаметр сверления (металл): 10 мм








Взрыв схема BLACK+DECKER CD12C



Продается в чемодане с 2 аккумуляторами и зарядным устройством





Двигатель на 12 вольт





Кнопка Дефонд 12 вольт на 8А
Defond cgj-3108f



Транзистор силовой SSM40N03P
30В 40А 17мОм



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.02.2020, 10:47 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

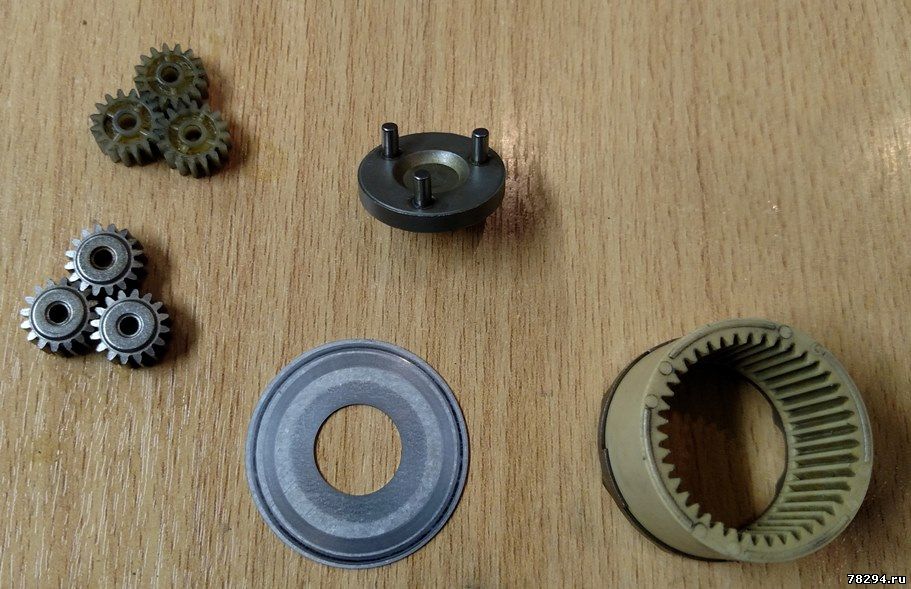

Редуктор почти весь пластиковый, как и шестерни

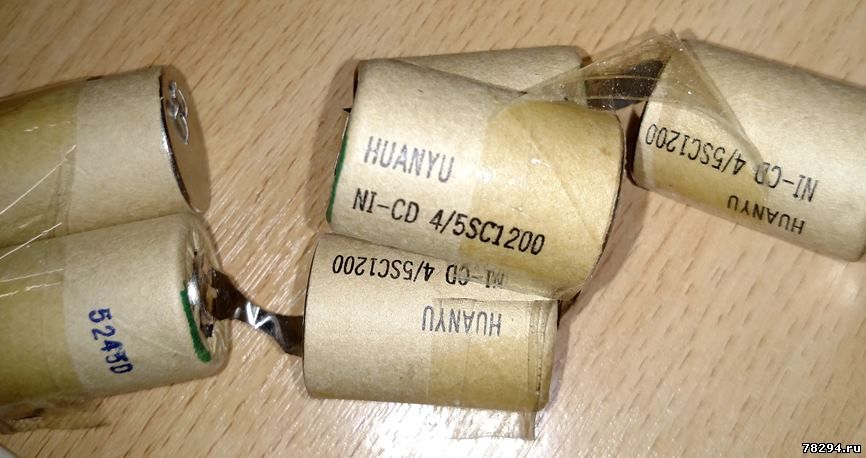

аккумулятор a9252 sl1 3yd
1,2 ач







Зарядное устройство состоят из блока питания 14,5 вольт 220мА
Зарядное устройство для аккумулятора black decker 311904-03 14.5v 220ma
Плюсом он был сгоревший - заменил термопредохранитель в трансформаторе





и Стакана под батарею с платой выпрямителя
На светодиоде пожалели, поэтому впаиваю светодиод и резистор 200ом



Резистор 8,2 ом





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.02.2020, 10:52 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Отверстие сверлится прямо по метке с обратной стороны корпуса
Светодиод теперь показывает когда батарея полностью зарядилась



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
viktorazm Дата: Вторник, 20.12.2022, 23:25 | Сообщение # 4

Пользователи

viktorazm

Рядовой

  • Сообщений:3
  • Репутация:0±

помогите узнать тех характеристики моторчика от шурика Black&Decker 63799 johnson 3B2912 благодарю за ранее
Anat78 Дата: Среда, 21.12.2022, 00:21 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

для замены подходит любой двигатель на 12в для шуруповертов, серия 550 все одинакового размера
