Разборка лобзик Black&Decker BDCJS12N-XJ
Anat78 Дата: Четверг, 15.08.2019, 10:06 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7417
  • Репутация:61±
Anat78

Разборка лобзик Black&Decker BDCJS12N-XJ (Model # BCS601 12V MAX JIG SAW BASE)
Изготовление литиевой батареи 12в 5,2ач



Максимальная частота движения пилки 2700 ход/мин
Длина хода 16 мм
Быстрозажимное крепление пилки есть
Максимальный пропил дерева 63 мм
Максимальный пропил металла 6 мм
Ток потребления 15А, мощность - 170ватт





Батарея имеет 3 контакта, + - и датчик температуры



Рычажок зажима пилки пластиковый



Контакты на лобзике



Разбираем лобзик



Выключатель лобзика 24В 15А
Код запчасти N501852 https://servicenet.dewalt.com/Product....e=32912



Ставим вместо термодатчика в батарее просто резистор на 8,2кОм
Все работает от любой батареи 12 вольт теперь



Взрыв схема лобзика BDCJS12N-XJ:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 15.08.2019, 10:38 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7417
  • Репутация:61±
Anat78

Собираем батарею из того что есть smile :
Элементы на 2,6ач

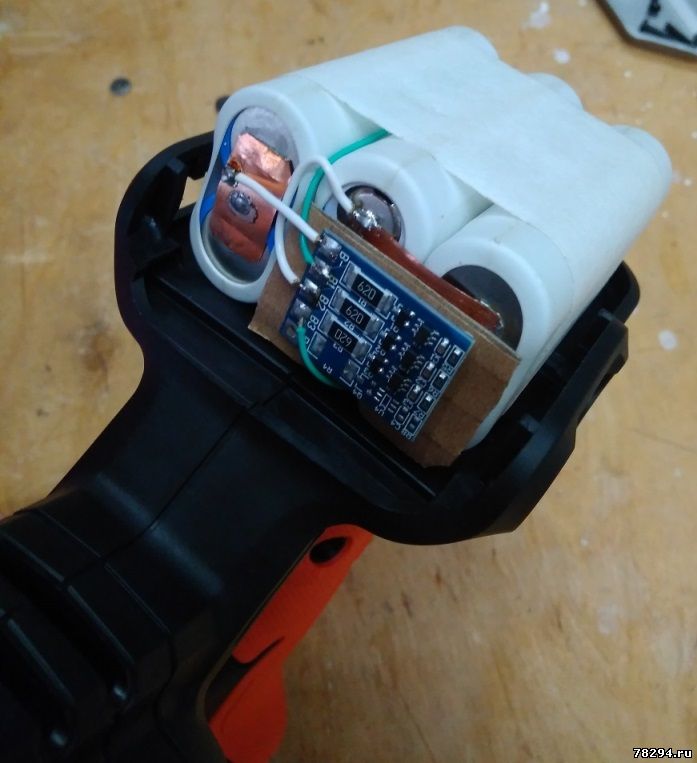

Модуль балансировки 3S
Убираем контактный разьем и подключаем батарею напрямую к кнопке



Печатаем корпус под аккумуляторы
Ставим разьем 3,5мм на корпус лобзика для подключения зарядного устройства 12,6вольт



Вольтметр показывает заряд батареи
