Шуруповерт BLACK+DECKER BL186N и BL188N схема
Anat78 Дата: Четверг, 11.08.2022, 22:09 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

Шуруповерт BLACK+DECKER BL186N и BL188N схема

BL186N:




Производитель Black+Decker
Модель BL186K1B2
Тип устройства ручная аккумуляторная дрель-шуруповерт со съемным аккумулятором
Страна производства Китай
Гарантия 1 год
Тип двигателя бесщеточный (бесколлекторный)
Тип патрона, диаметр быстрозажимной с блокировкой, 13 мм
Механизм реверса есть
Функция удара нет
Скорость 2 скорости, до 1650 об/мин на холостом ходу
Крутящий момент
  • по паспорту, максимальный: 52 Н·м


Встроенная подсветкада, LED, нижний тип
Габариты, масса (с аккумулятором)120×300×310 мм, 1 кг
Аккумулятор
Тип съемный литий-ионный
Напряжение 18 В
Емкость 2000 мА·ч (36 Вт·ч)
Время зарядки100 минут
Эффективность, время работы (измерено)

  • работа средней интенсивности, минут: 150
  • саморезов 50×3,5 мм, шт.: 717


BL188N :



Схема:











вал диаметром 5 мм
шестерня на 12мм -




78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 11.08.2022, 22:11 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

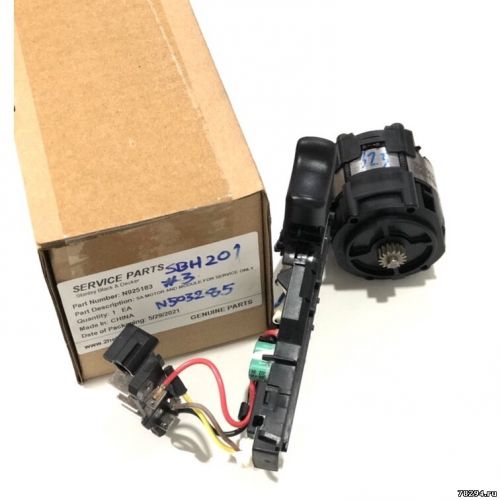

Двигатель вместе с платой BLACK+DECKER BL186N и
Stanley FMC608
Stanley SBH201D2K-B1

N503285













двигатель стоит в обоих одинаковый 90635030
