Разборка аккумуляторная УШМ Ryobi ONE+ R18AG
Anat78 Дата: Четверг, 08.08.2019, 10:52 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Разборка аккумуляторная УШМ Ryobi ONE+ R18AG

Инструкция: https://ekb.vseinstrumenti.ru/instruc....240.pdf

Тип аккумулятора Li-lon/Ni-Cd
Тип двигателя щеточный
Посадочный диаметр, 22,2мм
Напряжение аккумулятора, 18В
Диаметр диска, 115 мм
Резьба шпинделя М14
Вес, 2,2кг
Частота вращения шпинделя, 7500 об/мин
Мощность 270ватт

Поставляется в коробке, в комплекте кожух, гайка и ключ
Все саморезы и болты под Т20 звездочку









Разбираем для начала редуктор, проверяем смазку, все ок





Разбираем рукоятку:

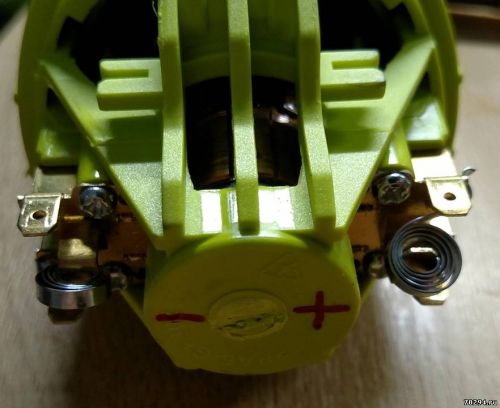

Отсоединяем двигатель и подписываем на всякий случай

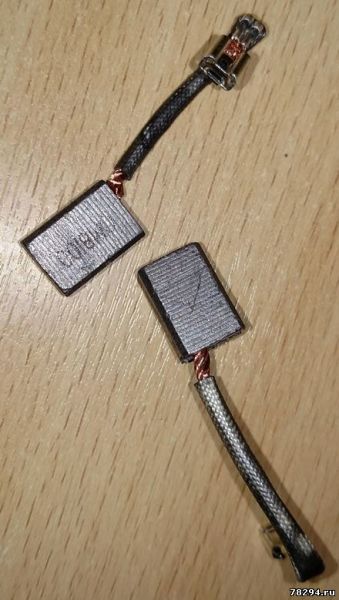

Вынимаем щетки, меднографитовые, модель cm8100 артикул для заказа 019043001105
Купить можно на алиэкспресс
https://www.ereplacementparts.com/brush-assembly-p-2432757.html


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 08.08.2019, 11:07 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Кнопка стоит на 15 ампер и потому при перегрузке может сгореть (20мОм = более 4 ватт нагрев)
Запасной можно купить здесь: MSW-01A-20-S, Микропереключатель ON-(OFF) (16A 125/250VAC) SPDT 2P (v-15-1c25)
http://ali.pub/4ead2e
http://ali.pub/4eadn0



Взрыв схема для Ryobi ONE+ R18AG и электрическая схема

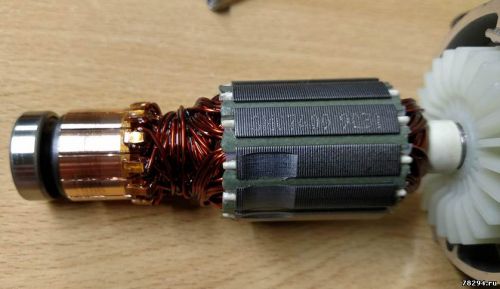

Разбираем двигатель
Статор на постоянных магнитах





Подшипник якоря 627-RS



Собираем все обратно



Боковую ручку можно модернизировать чтобы держала ключ внутри
или купить быстрозажимную гайку от аег за 500р, а ключ старый выкинуть smile





Диски на 125 мм тоже подходят к этой УШМ если по кожуху немного постучать киянкой:
