Разборка цепной пилы Ryobi RY40511 40в Ryobi RCS36B35HI 36в
Anat78 Дата: Среда, 07.08.2019, 14:36 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Разборка цепной пилы Ryobi RY40511 40в Ryobi RCS36B35HI 36в

  • Бесключевая регулировка натяжения цепи да
  • Шаг цепи, дюйм3/8 (0.375)
  • Скорость вращения цепи, 21 м/с
  • Расположение двигателя поперечное
  • Напряжение, 36 В
  • Ширина паза, мм 1.1
  • Длина шины, дюйм 14
  • Вес, кг 4,1
  • Длина шины, см 35,6
  • Объем масляного бака, мл 190

Данные замеренные у двигателя:
300 об / мин / В, 14-полюсный, класс 63xx, бесщеточный двигатель мощностью
29 мОм, с 12-миллиметровым плоским валом и крепким алюминиевым
креплением. Потребляемый ток двигателем до 60А (итого мощность получается 2100ватт)

Продается в коробке:

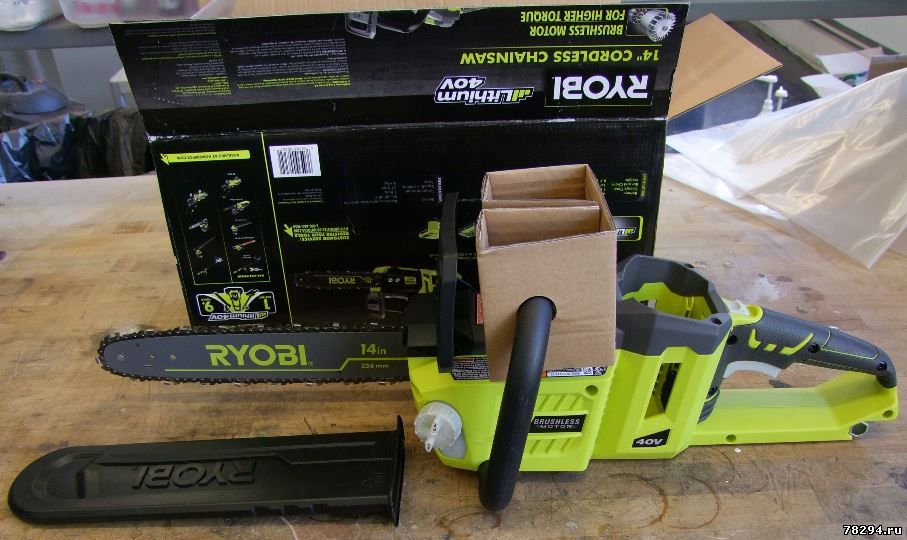

Распаковываем:





Аккумулятор:



Аккумулятор имеет две клеммы, кроме + и -, называемых T1 и T2

В зарядном:



В пиле подключается батарею только + и - и Т2



Разбираем пилу, все винты T20 torx и T25 torx и гайки м8:





Чтобы снять ведущую звездочку и фланец, вам понадобятся съемник для стопорных колец





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 08.08.2019, 11:50 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

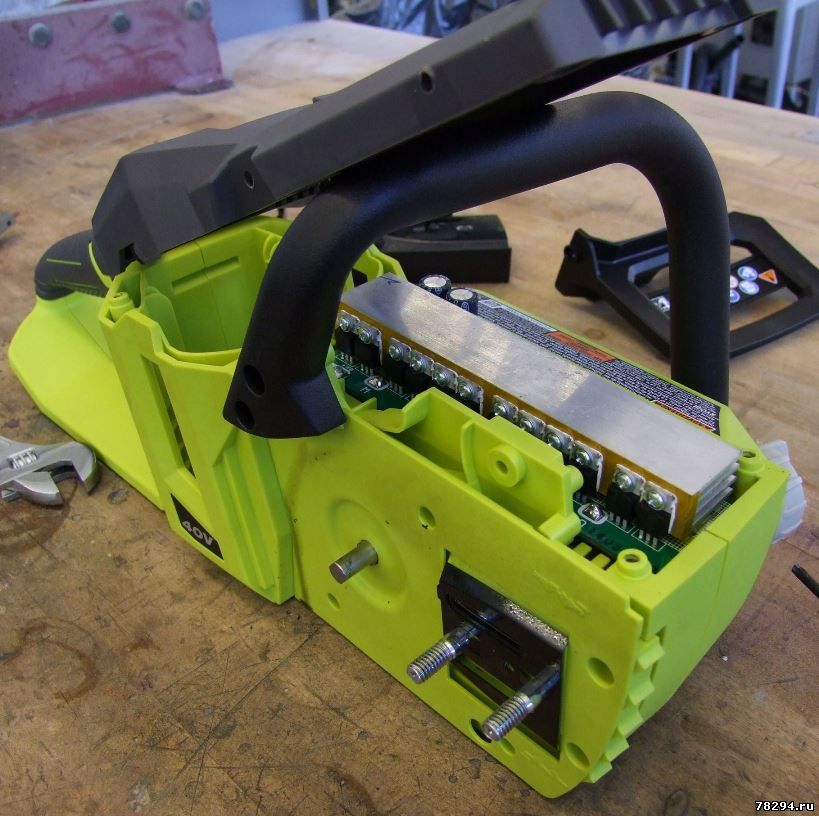

Откручиваем верхнюю крышку пилы:



Полевые транзисторы стоят по 2 штуки на каждое плечо трехфазного моста, итого 12 штук.
Транзисторы AOT470 75вольт 100А 10мОм

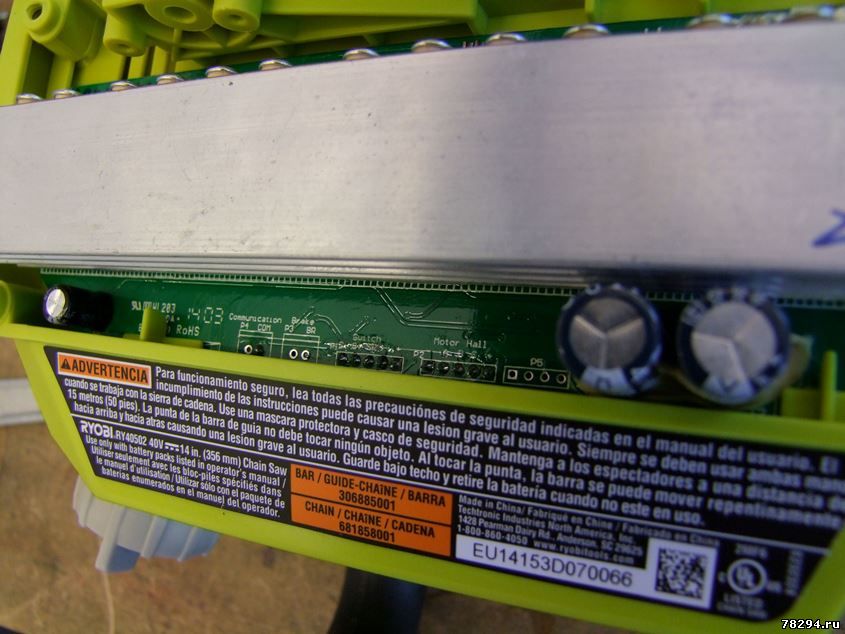

Два конденсатора на 470 мкФ

На самой плате все подписано куда какие провода идут



Масляный насос приводится от вала двигателя



Половиним пилу:





Мотор безщеточный с внешним якорем:



Мотор подключен через такие клеммы, это ужасно





Мотор сидит над платой датчиков Холла. На этой плате используются 120-градусные датчики Холла, но интересно
то, что они являются устройствами для поверхностного монтажа и
ориентированы вертикально.

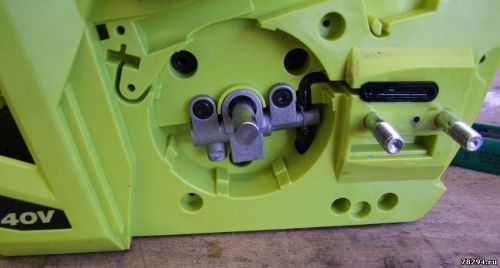

Снимаем масляный насос:



Маленькая шестеренка внутри корпуса насоса приводится в действие червячной шестененкой, надетой на вал двигателя (более ясно видно на следующих рисунках).
Сам насос шестеренчатый с односторонним приводом

Разбираем дальше:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 08.08.2019, 12:08 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Снимаем двигатель с помощью еще 3 винтов T25:



Вал двигателя 12мм

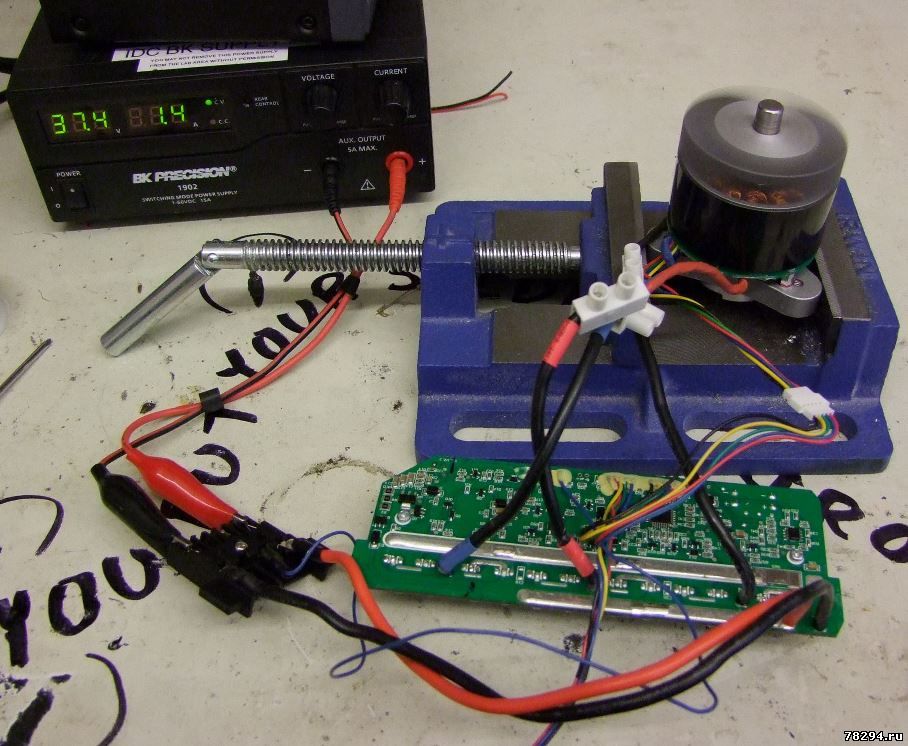

Потребляемый ток двигателя на хх - 4,5А 12000об/мин
1389гц 7 пар полюсов
1389*60/7=11905об/мин
итого 300об/В
минимальная скорость двигателя 500об/мин
Защита срабатывает на токе 65А
Выключатель стоит Defond model EGA-1101F в нем находится включатель пилы и потенциометр для регулирования, итого 5 проводов
Применяется в очень многих пилах с безщеточными двигателя

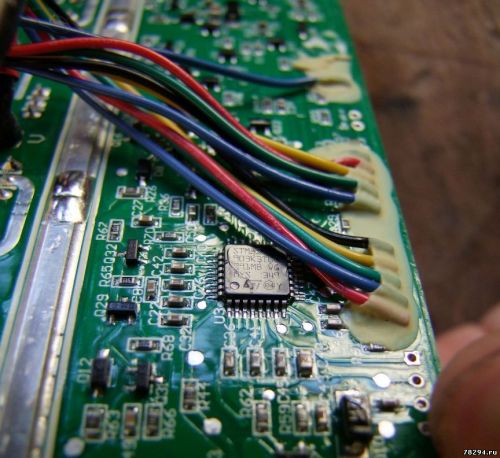

Контроллер обычный китайский STM8S такой же стоит и на электровелосипедах smile



Далее разбираем батарею:

саморезы T15 (с центральным штифтом)



Шунт 1 мОм
С него сигнал идет сразу на Т2








Вместо родной батареи можно на пилу подавать просто 36-40 вольт на контакты + и -.
Работает пила от 20 вольт, но мощность при том небольшая, около 500ватт





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 08.08.2019, 13:15 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Кнопка:
