MWO = Максимальная выходная мощность (мощность только двигателя) UWO = Удельная выходная мощность (мощность на сверле после уменьшения мощности трансмиссии и т. д.)
What Torque Really Means Power Tools: What Does Torque Rating Really Mean? Cordless tools have come of age. Now, newer technology allows cordless tools to perform on or near par with their corded counterparts. You might want to take another look at performance standards to make sure you’re getting the cordless tool you really need to complete your jobs effectively and quickly.
A New Way To Look at Power The key to drill performance is being able to deliver the required torque at the highest speed. A common misconception is: the higher the torque rating, the faster the drill will complete an application. That’s not necessarily true.
Torque is the force the drill produces to turn an object, not how fast an object will turn. In recent years torque ratings have been steadily increasing to levels beyond what is actually needed to complete applications. A new way to measure the performance of a drill is to combine speed and torque, a measurement called Power.
Performance Ratings
Power can be measured by the ability of a device to produce work.
Power is measured by the formula: Speed X’s Torque/K = Power
K is constant and varies depending on the units used to measure torque
Speed is how fast the drill turns (revolutions/minute)
Torque is the force the drill produces to turn an object
Power is the amount of work completed in a given period of time
Traditional Measurement Method for Torque Rating:T
Mounting drill into rig
Locking chuck onto a fixed spindle
Drill is fully powered
Measures drill torque level at 0 rpm (does not measure speed)
New Measurement Method for Power Rating:
Mounting drill into rig
Locking chuck onto a rotating spindle
Drill is fully powered
Torque loads increasingly applied
Measures drill speed and torque with multiple data points
The Power Rating A drill’s Power Rating has been used for many years as a tool to design products. It is not until now that it will be used as new way of evaluating a drill’s performance level, and is a direct indication of how fast it will complete an application.
The drill’s Power Rating is measured by its Units Watts Out (UWO), the point where the drill’s speed and torque output are the highest. The higher a drill’s Power Rating, or UWO, the faster it will perform on the jobsite.
Remember: Torque ≠ time to complete applications Power = Speed & Torque output under load Max Watts Out (MWO) = Power of the motor Unit Watts Out (UWO) = Power of the total drill
This article is from the July issue of Grainger’s On the Job® newsletter.

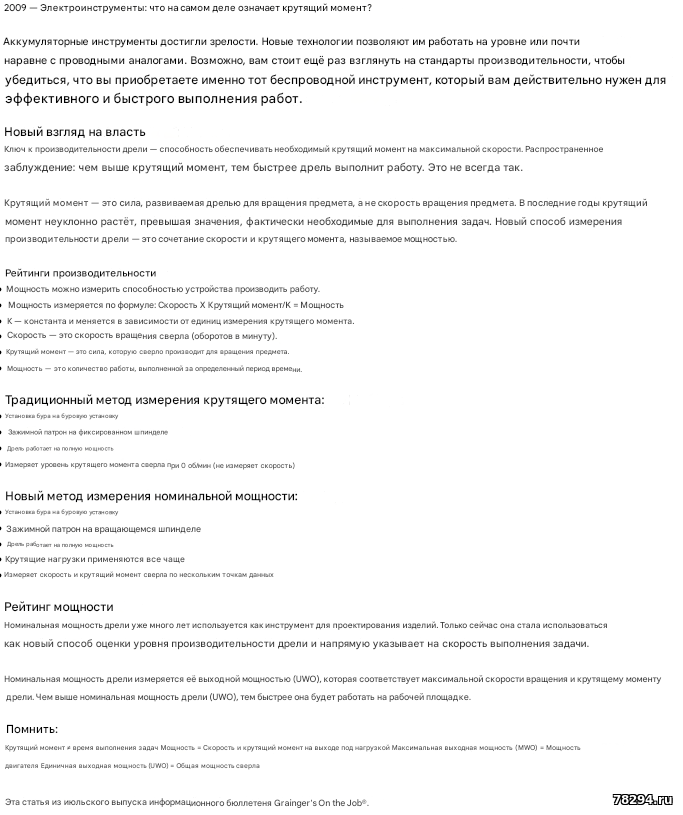

Электроинструменты:
Что на самом деле означает номинальный крутящий момент? Аккумуляторные инструменты достигли зрелости. Новые технологии позволяют аккумуляторным инструментам работать на уровне или почти наравне с проводными аналогами. Возможно, вам стоит пересмотреть стандарты производительности, чтобы убедиться, что вы приобретаете именно тот аккумуляторный инструмент, который вам действительно нужен для эффективного и быстрого выполнения работ.
Новый взгляд на мощностьКлюч к производительности дрели — это способность обеспечивать требуемый крутящий момент на максимальной скорости. Распространенное заблуждение: чем выше номинальный крутящий момент, тем быстрее дрель выполнит работу. Это не всегда так.Крутящий момент — это сила, развиваемая дрелью для вращения объекта, а не скорость вращения объекта. В последние годы номинальные крутящие моменты неуклонно растут, выходя за пределы того, что фактически необходимо для выполнения работы. Новый способ измерения производительности дрели — это сочетание скорости и крутящего момента, что называется мощностью.Оценки производительности Мощность можно измерить способностью устройства совершать работу.
Мощность измеряется по формуле: Скорость X Крутящий момент/K = МощностьК — величина постоянная и варьируется в зависимости от единиц измерения крутящего момента.
Скорость — это скорость вращения сверла (оборотов в минуту).Крутящий момент — это сила, развиваемая сверлом для вращения объекта.
Мощность — это объём работы, выполненной за определённый период времени.Традиционный метод измерения номинального крутящего момента: Установка сверла в оснастку Зажим патрона на неподвижном шпинделе Дрель работает на полную мощность Измерение крутящего момента сверла при 0 об/мин (скорость не измеряется).
Новый метод измерения номинальной мощности: Установка сверла в оснастку Зажим патрона на вращающемся шпинделе Дрель работает на полную мощность Крутящий момент увеличивается Измерение скорости и крутящего момента сверла по нескольким точкам измерения.
Номинальная мощность
Номинальная мощность сверла уже много лет используется в качестве инструмента для проектирования изделий. Только сейчас он будет использоваться в качестве нового способа оценки уровня производительности дрели и будет напрямую указывать на скорость выполнения ею работы.Номинальная мощность дрели измеряется её выходной мощностью (UWO), которая соответствует максимальной скорости вращения и крутящему моменту дрели. Чем выше номинальная мощность дрели (UWO), тем быстрее она будет работать на рабочей площадке.
Помните:Крутящий момент ≠ время выполнения работ. Мощность = скорость вращения и крутящий момент под нагрузкой. Максимальная выходная мощность (MWO) = мощность двигателя. Выходная мощность (UWO) = общая мощность дрели.
Эта статья из июльского выпуска информационного бюллетеня Grainger’s On the Job®. 78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
Аккумуляторные электроинструменты Dewalt, UWO и крутящий момент — вот что всё это значит на самом деле
Dewalt и другие бренды аккумуляторных электроинструментов Stanley Black & Decker используют показатель UWO (единица выходной мощности) как способ сравнения потенциала производительности беспроводных дрелей и шуруповертов. Эта публикация была первоначально опубликована в апреле 2019 года и перепечатана в июне 2024 года. Я постоянно вижу, как люди пытаются сравнивать UWO с крутящим моментом с помощью какой-то делимой константы, и это совершенно неверно. В этой публикации будет показано, что не существует константы, преобразующей единицу измерения или максимальную мощность в ваттах в крутящий момент. Короче говоря, вывод заключается в том, что аккумуляторная дрель Dewalt с более высоким рейтингом UWO будет выполнять работу, например сверление или завинчивание, быстрее, чем другая аккумуляторная дрель Dewalt с более низким рейтингом UWO.
Допустим, у вас есть аккумуляторная дрель Dewalt с индексом UWO 340 и аккумуляторная дрель Craftsman с индексом UWO 280. Dewalt будет мощнее. Параметр UWO призван дать более полную картину мощности или производительности беспроводной дрели, чем просто характеристики крутящего момента. В Северной Америке Dewalt, Craftsman, Porter Cable и другие бренды аккумуляторных электроинструментов Stanley Black & Decker обычно не публикуют максимальные характеристики крутящего момента своих аккумуляторных дрелей и шуруповертов.
Можно ли перевести UWO (единицу мощности в ваттах) в максимальный крутящий момент, чтобы было проще сравнивать продукцию разных марок? Короткий ответ: невозможно. Далее следует подробное объяснение того , как и почему UWO просто невозможно преобразовать в номинальный крутящий момент .
UWO или единица выходной мощности: что это значит?
Выходная мощность (ватт) — это единица измерения выходной мощности, которую может обеспечить двигатель и привод беспроводного электроинструмента. Её можно рассматривать как показатель производительности дрели и она зависит от крутящего момента и скорости.
Крутящий момент — это мера способности инструмента создавать вращающее усилие, и он часто используется для сравнения различных аккумуляторных дрелей и других электроинструментов по мощности. Однако максимальный крутящий момент сам по себе может быть неактуален.
Компания Dewalt адаптировала технологию UWO для борьбы с ошибочным мнением о том, что чем выше крутящий момент, тем быстрее дрель может выполнить или завершить работу.
Проблема, или, по крайней мере, разочарование потребителей, заключается в том, что ни один другой бренд не использует UWO, за исключением Dewalt и других марок электроинструментов Stanley Black & Decker. Математика: мощность, крутящий момент и скорость
Давайте поговорим о взаимосвязи между мощностью двигателя беспроводного электроинструмента, крутящим моментом и скоростью.
Для простоты будем рассматривать всю систему передачи мощности как единый компонент. Двигатель, редуктор и патрон вместе обеспечивают производительность аккумуляторной дрели-шуруповерта или электроинструмента. Для простоты объяснения и анализа предположим, что всё это вместе называется «двигателем».
Для типичного двигателя электроинструмента:
P = τ x ωr
P — мощность в ваттах, τ — крутящий момент в Нм, ωr — угловая скорость.
Если вы хотите использовать крутящий момент в дюйм-фунтах, вам нужно добавить ещё один шаг. 1 Н·м эквивалентен 8,85 дюйм-фунтам. Я избавлю вас от подробностей, вот перевод Wolfram Alpha, если хотите проверить. Таким образом, если ваш крутящий момент составляет 885 дюйм-фунтов, вам нужно перевести его в 100 Н·м.
ωr = N x 2π x 1/60
Поскольку мы обычно работаем со скоростью вращения двигателя в об/мин (оборотах в минуту), нам нужно сделать некоторые подстановки. Угловая скорость измеряется в радианах в секунду. 1 оборот в секунду эквивалентен 2π радиан в секунду, поэтому для корректного преобразования просто подставьте 2π.
N — это число оборотов в минуту (об/мин). Поскольку нам нужно, чтобы эта скорость была выражена в оборотах в секунду, мы просто делим на 60 (1 мин = 60 секунд).
Это дает нам:
P = τ x N x 2π x 1/60
Упрощая относительно констант, получаем:
P = τ x N x 0,1047
Если вы хотите использовать значения крутящего момента в дюйм-фунтах, N, то уравнение примет вид:
P = τ (дюйм-фунты) x Н x 0,0118
Если упростить:
P = τ x N x K
K — это просто константа, зависящая от используемых единиц. Например, если вы хотите использовать фут-фунты для измерения крутящего момента, то эта константа K меняется. Для крутящего момента в Н·м K = 0,1047, а для крутящего момента в дюйм-фунтах — 0,0118. Преобразовать UWO в крутящий момент
Хорошо, как использовать это уравнение, P = τ x N x K?
Допустим, вы хотите купить новую аккумуляторную дрель, и в её характеристиках указано, что она обеспечивает максимальную выходную мощность 500 Н·ч. Другая аккумуляторная дрель, которую вы рассматриваете, другого бренда, имеет максимальный крутящий момент 640 дюйм-фунтов. Какая аккумуляторная дрель мощнее?
А вот и самая сложная часть, и я знаю, что некоторые из вас сейчас расстроятся. Короткий ответ: преобразовать UWO в крутящий момент невозможно. Это просто не работает.
UWO — это измеренная характеристика, полученная на основе измеренного крутящего момента и измеренных скоростей.
При поиске аккумуляторной дрели Dewalt или Craftsman на коробке или странице товара обычно указаны технические характеристики мощности, например 500 UWO, и диапазон скоростей, например 0–450 об/мин и 0–2000 об/мин.
Максимальный крутящий момент будет доступен на более низких оборотах. Но при 450 об/мин? Сложно сказать, поскольку эти значения скорости указаны для режима холостого хода, когда дрель вращается свободно. Аккумуляторные электроинструменты иногда работают на немного других оборотах под нагрузкой.
Предположим, у вас есть аккумуляторная дрель Dewalt со следующими характеристиками:
820 UWO Максимальный крутящий момент 95 Нм Диапазон минимальной скорости 0–450 об/мин
P = τ x N x K
P = 820 Вт τ = 95 Нм N = неизвестно К = 0,1047
Итак, решая относительно N, имеем:
N = P / (τ x K)
N = 82,4 об/мин
Если вам дана максимальная мощность дрели в UWO и диапазон скоростей, например 0-550/0-2000 об/мин, у вас просто недостаточно информации, чтобы определить максимальный крутящий момент этой дрели.
P = τ x N x K
С помощью этого уравнения можно рассчитать максимальную выходную мощность аккумуляторной дрели или любого другого аккумуляторного электроинструмента или двигателя постоянного тока, используя измеренные значения крутящего момента и скорости вращения. Константа K — это всего лишь коэффициент пересчёта единиц измерения, учитывающий отклонения от Н·м и радиан/с. Работа в обратном направлении
На европейском рынке Dewalt и другие бренды Stanley Black & Decker предоставляют дополнительные характеристики своих аккумуляторных дрелей:
Выходная мощность в UWO (единица измерения — ватты) Максимальный мягкий крутящий момент в Нм Максимальный крутящий момент в Нм Скорость
Крутящий момент в жестких и мягких соединениях
Мягкое соединение — это физическое соединение, в котором материал между гайкой и болтом имеет низкую жёсткость при сжатии при затяжке. Для плотной фиксации требуется дополнительная затяжка.
Жёсткое соединение — это физическое соединение, при котором материал между поверхностями гайки и болта обладает высокой жёсткостью. При таком соединении крепёжный элемент плотно затягивается и его можно лишь немного провернуть до достижения окончательного момента затяжки.
Итак, предположим, вы скрепляете две стальные пластины. Гайка и болт затягиваются до упора, а затем полный момент достигается менее чем за 1/8 оборота. Это жёсткое соединение.
Теперь предположим, что вы крепите деревянную доску к деревянной стойке. После того, как шуруп плотно закреплён, ему требуется ещё один полный оборот или больше, прежде чем он достигнет окончательной затяжки. Это мягкое соединение.
Существуют разные способы определения параметров жёстких и мягких соединений, но мы не будем вдаваться в подробности. Аккумуляторная дрель или шуруповёрт будет иметь более высокий крутящий момент при жёсткой затяжке, чем при мягкой затяжке.
Как правило, «максимальный крутящий момент» будет показателем «жесткого крутящего момента».
Некоторые примеры
При желании крутящий момент можно получить в дюйм-фунтах, умножив его на 8,85. Например, крутящий момент 60 Н·м соответствует 531 дюйм-фунту.
Независимо от единиц измерения, между этими числами не прослеживается никакой закономерной корреляции.
Представьте себе, что крутящий момент не задан.
P = τ x N x K
τ = P / (N x K)
K равен 0,1047 при использовании Н·м и 0,0118 при использовании дюйм-фунтов. Но здесь это неважно.
Вы можете использовать это уравнение для определения любого значения, если известны два других. Допустим, вы знаете, что аккумуляторная дрель DCD791 может развивать мощность 460 Н·м, а её максимальный крутящий момент составляет 620 дюйм-фунтов. То есть, она может выдавать эту максимальную выходную мощность при ~63 об/мин. Но вам не предоставлена эта информация! Сломанное уравнение
Другой сайт с обзорами инструментов предпринял отважную попытку найти способ приблизительно оценить максимальный крутящий момент от UWO.
Их уравнение:
Крутящий момент (дюйм-фунт) = MWO x K / Скорость (об/мин), где K равен 560.
К сожалению, это просто не работает.

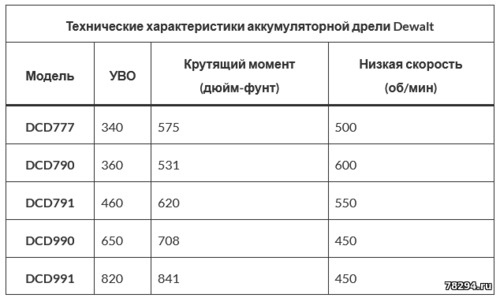

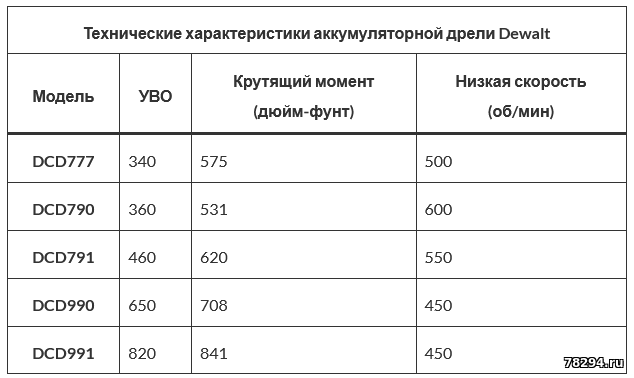

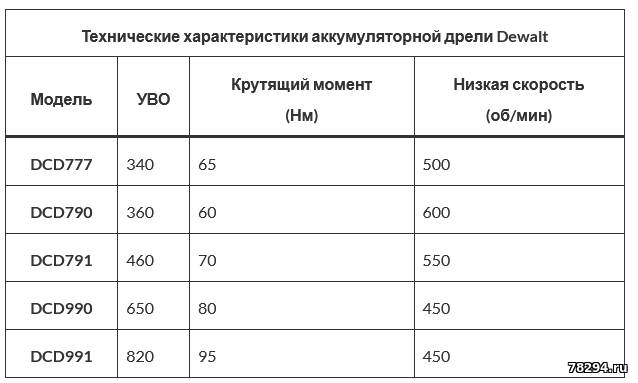

Используя набор известных значений максимального крутящего момента, максимальной выходной мощности (MWO) и скорости, они определили, что это отношение составляет около 560. Однако это отношение не является константой. При анализе нескольких точек данных, таких как показанные выше, результаты не совпадают.
Выходная мощность рассчитывается на основе крутящего момента и скорости. В паспортных характеристиках указаны скорости без нагрузки, и их невозможно использовать для расчёта крутящего момента. Для определения крутящего момента необходимы UWO и скорость под нагрузкой.
Итак, для UWO, крутящего момента и скорости нужны два соответствующих значения, чтобы получить третье. При тестировании скорость и крутящий момент могут дать UWO. На бумаге UWO и скорость могут дать крутящий момент, а UWO и крутящий момент могут дать скорость. Скорость, при которой достигается максимальная мощность, никогда не известна, поэтому максимальный крутящий момент невозможно рассчитать. Можем ли мы найти закономерность?
DCD777 рассчитан на 340 UWO, максимальный крутящий момент 65 Нм и 500 об/мин для нижних настроек.
DCD791 рассчитан на 460 UWO, максимальный крутящий момент 70 Нм и 550 об/мин для нижних настроек.
Обе модели — компактные аккумуляторные дрели. DCD791 имеет на 35,3% больший UWO, на 7,69% больший крутящий момент и на 10% большую скорость в режиме низкой скорости/высокого крутящего момента.

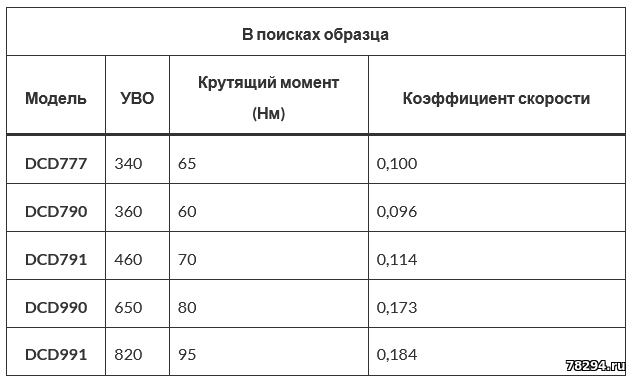

Рассмотрев различные примеры в таблице выше, мы можем использовать характеристики UWO и максимального крутящего момента, чтобы вычислить приблизительную скорость, при которой измерялся крутящий момент для расчета UWO.
N = P / (τ x K)
Возьмите эту скорость N и разделите ее на максимальную скорость настройки высокого крутящего момента, например 450 об/мин, чтобы получить соотношение.
Соотношение скоростей N/N (макс.)
Потенциально мы *могли бы* взять среднее значение и вывести оценку категории, скажем, 10% для компактных дрелей и 18% для мощных.
Первые три модели относятся к компактным аккумуляторным дрелям с двумя скоростями, а остальные две — к мощным трёхскоростным. Кстати, все эти модели — бесщёточные. Чем больше у дрелей общего, тем надёжнее (или, скорее, менее ненадёжным) можно делать выводы.
Итак, предположим, у нас есть неизвестная модель, например, аккумуляторная дрель Dewalt Atomic серии DCD708 . Dewalt Atomic DCD708 рассчитана на 340 Н·м (UWO) и диапазон оборотов 0–450 об/мин. Учитывая 340 Н·м (UWO) и 450 об/мин (450 об/мин), а также предположив, что максимальный крутящий момент приходится на 10% от скорости, мы можем рассчитать приблизительный крутящий момент в 72 Н·м. Однако я нашёл чешский каталог продукции, где указано, что максимальный крутящий момент у DCD708 составляет 65 Н·м, как и у DCD777.
Рассматривая эти две модели,
DCD777: 340 UWO, максимальный крутящий момент 65 Нм и 500 об/мин для нижнего положения.
DCD708: 340 UWO, максимальный крутящий момент 65 Нм и 450 об/мин для нижнего положения.
Абсолютно надёжной закономерности нет, но я готов ошибаться. Если вы поэкспериментируете с этими или другими упражнениями и найдёте закономерность, которую можно использовать для упрощённого уравнения преобразования UWO в крутящий момент, пожалуйста, дайте нам знать!
Однако стоит отметить, что UWO — это показатель производительности аккумуляторной дрели, включая двигатель, редуктор и патрон — систему передачи мощности от двигателя к креплению для насадки. Различные двигатели и редукторы могут исказить любые закономерности.
Возможно, эту схему всё ещё можно использовать для грубых расчётов? Несколько месяцев назад я делал обзор компактной аккумуляторной дрели Craftsman . Это дрель с щёточным двигателем, а не бесщёточная. Её номинальная мощность составляет 280 Н·м (UWO) и скорость вращения 0-350/0-1500 об/мин. Используя приведённую выше схему, предположим, что максимальный крутящий момент достигается при 10% от максимальной скорости на низкой скорости, или 35 об/мин.
τ = P / (N x K)
Итак, 280 UWO разделить на (35 * 0,0118) = 678 дюйм-фунтов (максимальный крутящий момент)? Это определённо неверно. Исходя из производительности, я бы предположил, что максимальный крутящий момент менее 300 дюйм-фунтов (300 дюйм-фунтов), поскольку эта дрель, похоже, недостаточно мощная по сравнению с бесщёточной моделью Skil 12V . Если это правда, это означает, что максимальный крутящий момент достигается при частоте вращения около 80 об/мин, что составляет почти 23% от максимальной скорости в режиме высокого крутящего момента.
Кроме того, нет гарантии, что UWO рассчитывается в момент максимального крутящего момента. UWO может находиться на промежуточной скорости, соответствующей промежуточному крутящему моменту.
Теперь Dewalt описывает UWO на своем веб-сайте следующим образом:
Точка, в которой скорость вращения и крутящий момент дрели максимальны.
Эта точка может не совпадать с точкой максимального крутящего момента на графике зависимости скорости от крутящего момента. Мы можем делать предположения, упрощать и обобщать данные, основываясь на тенденциях и наблюдаемых закономерностях, но проверить их невозможно, если вы не работаете в Dewalt или Stanley Black & Decker или не владеете динамометром — очень дорогим прибором для измерения крутящего момента, скорости и мощности двигателя. Так в чем же смысл UWO?
Максимальный крутящий момент аккумуляторной дрели или шуруповерта показывает ее максимальный крутящий момент при 0 об/мин.
Более 10 лет назад, когда появился показатель UWO, компания Dewalt объяснила, что он более точно отражает производительность аккумуляторной дрели. Действительно, показатель UWO — отличный способ сравнить различные аккумуляторные дрели в линейке Dewalt. Это измеряемая величина, зависящая от скорости и крутящего момента.
Одна дрель имеет максимальный крутящий момент 400 дюйм-фунтов и диапазон скоростей 0-400/0-1500 об/мин, а другая — максимальный крутящий момент 380 дюйм-фунтов и диапазон скоростей 0-550/0-2000 об/мин. Какой инструмент мощнее?
С помощью UWO вы можете сравнивать различные значения и сравнивать разные инструменты. Этот параметр предназначен для измерения производительности и скорости работы, а не просто для измерения крутящего момента при нулевой скорости вращения.
К сожалению, каким бы полезным он ни был, не существует быстрого, простого и надежного способа перевести значение UWO в характеристики максимального крутящего момента.
Если вы хотите узнать максимальный крутящий момент конкретной беспроводной дрели, лучше всего зайти на сайт Dewalt в Великобритании или на страницы продукции зарубежных продавцов, где рядом с UWO часто публикуются значения мягкого и жесткого крутящего момента.
Вот сложный вопрос, на который мы, возможно, никогда не узнаем ответа: в европейских маркетинговых материалах Dewalt, то есть в каталогах, на страницах продуктов на сайтах и в другой документации по спецификациям инструментов, указаны характеристики UWO, а также характеристики жёсткого и мягкого крутящего момента, но здесь они эти характеристики не публикуют. Почему?
Если вы хотите узнать максимальный крутящий момент других аккумуляторных дрелей-шуруповертов Stanley Black & Decker, например Craftsman или Porter Cable, вам, возможно, просто не повезло. Параллели между разными моделями проводить нельзя. Две дрели могут иметь одинаковый рейтинг UWO, но одна из них может обеспечивать более высокий крутящий момент при более низкой скорости или более низкий крутящий момент при более высокой скорости. Компания Dewalt планировала, что UWO станет новым стандартом, по которому можно будет сравнивать аккумуляторные дрели-шуруповерты друг с другом. Однако ни один другой бренд электроинструментов, кроме Stanley Black & Decker, пока не использует его. Учитывая прошедшее время, другие бренды, возможно, никогда не начнут использовать UWO в качестве показателя производительности аккумуляторных дрелей или электроинструментов, по крайней мере, в маркетинговых материалах. Подводя итог, UWO — это маркетинговое условное обозначение, которое можно использовать для сравнения аккумуляторных дрелей и шуруповертов Dewalt, Craftsman, Porter Cable и других брендов Stanley Black & Decker. К сожалению, не существует простого способа использовать UWO при сравнении дрелей SBD с дрелями других брендов, таких как Milwaukee, Makita, Bosch, Metabo, Ridgid, Ryobi или любых других производителей электроинструментов, которые обычно публикуют данные о максимальном крутящем моменте. Но, надеюсь, по крайней мере это обсуждение поможет вам лучше понять, что такое UWO и что это означает. Я, безусловно, открыт для различных мнений. Если вы знаете точный и надёжный способ определения максимального крутящего момента по данным UWO и скорости холостого хода, пожалуйста, дайте нам знать! Кроме того, я приложил все разумные усилия, чтобы проверить, перепроверить и ещё раз перепроверить все свои расчёты, предположения, упрощения и выводы. Пожалуйста, сообщите мне, если вы обнаружите что-то, что не сходится, не имеет смысла или не соответствует действительности.
2009 - Saw Blade Lingo: What the tech stuff really means
Anti-vibration slots: Slots cut in the body of the blade, in a starburst pattern, to reduce vibration so the blade runs more smoothly, producing a cleaner cut.
Arbor hole: The central hole in the blade plate through which the saw arbor fits. This must be accurately broached or cuts will waver.
ATB: Alternate Top Bevel. Tooth grind where the bevel alternates from left to right, leaving knife-like edges at each side, on alternating teeth. Useful for general and crosscut work. Angles may range between 10 and 20 degrees.
Brazing: Molten brass-based method of attaching tips to saw body. Extremely strong bond.
Expansion slots: Slots cut into the blade body to control expansion, thus reducing distortion and sloppy cuts.
Flat Top Grind: Chisel like flat grind at tips. No bevel angles. Used in rip blades.
Gullet:
The area in front of each tooth cut into the saw plate. The gullet allows, and controls, chip removal. Small chips, as in crosscuts, work with smaller gullets, while rip cuts demand bigger teeth and deeper gullets.
Hook angle: The angle made by the face of the tooth with a line drawn up from the center of the saw. The angle may be as much as 20 degrees, for a very aggressive feed, to as low as -5 degrees to reduce any tendency of either the blade or the work to climb during feed.
Kerf: The width of the slot cut by the blade.
Laser cut:
Saw plates are cut by laser today for greatest accuracy; the slot cutting done on the blade is done as the blade is cut, with the same set-up. Cuts for expansions and anti-vibration slots are one example of laser cutting. Laser cutting does not stress the metal as much as hydraulic stamping, the old method.
Plate: The saw body. Thicknesses vary from 0.063" to 0.087". Thin kerf blades are useful for low powered (1-1/2 HP and down) saws in rip cuts, and for larger blades in crosscuts.
Triple Chip Grind: One flat top tooth is followed by one cut in a trapezoid shape that is a little higher. That higher trapezoid (edges are cut away) tooth precuts material, which helps to reduce chipping in laminates and melamine.
2009 — Saw Blade Lingo: Что на самом деле означает эта технология
Антивибрационные пазы: Пазы, прорезанные в теле полотна в форме звезды, для снижения вибрации, что обеспечивает более плавный ход полотна и более чистый рез.
Отверстие для вала: Центральное отверстие в пластине полотна, через которое проходит вал пилы. Его необходимо точно протянуть, иначе рез будет неровным.
ATB: Переменный скос. Заточка зубьев, при которой скос чередуется слева направо, оставляя ножевидные кромки с каждой стороны на чередующихся зубьях. Полезно для общих и поперечных работ. Углы могут варьироваться от 10 до 20 градусов.
Пайка: Метод крепления режущих кромок к корпусу пилы с помощью расплавленной латуни. Чрезвычайно прочное соединение.
Расширительные пазы: Пазы, прорезанные в теле полотна для контроля расширения, что снижает деформацию и неровный рез.
Плоская заточка: Плоская заточка, подобная долоту, на вершинах. Без скосов. Используется в дисковых пилах для продольной резки.
Впадина: Область перед каждым зубом, врезающаяся в пильную пластину. Впадина обеспечивает и контролирует удаление стружки. Мелкая стружка, например, при поперечной резке, обрабатывается с помощью более мелких впадин, в то время как для продольной резки требуются более крупные зубья и более глубокие впадины.
Угол наклона: Угол, образуемый передней поверхностью зуба с линией, проведенной от центра пилы. Угол может составлять до 20 градусов при очень агрессивной подаче и до -5 градусов для предотвращения подъема полотна или заготовки во время подачи.
Прорезь: Ширина паза, прорезаемого полотном.
Лазерная резка: Сегодня пильные пластины режут лазером для достижения максимальной точности; прорезка паза на полотне выполняется в процессе резки с той же настройкой. Прорези для расширения и антивибрационные пазы являются одним из примеров лазерной резки. Лазерная резка не нагружает металл так сильно, как гидравлическая штамповка, старый метод.
Пластина: Корпус пилы. Толщина варьируется от 0,15 до 0,25 см. Тонкие полотна подходят для пил малой мощности (1,5 л.с. и менее) при продольной резке, а более крупные полотна — для поперечной.
Тройная заточка: За одним плоским зубом следует один рез в форме трапеции, немного выше. Этот более высокий трапециевидный зуб (с обрезанными краями) предварительно разрезает материал, что помогает уменьшить сколы при работе с ламинатом и меламином.
