Пистолет для герметика Dewalt DCE560 ремонт и схема
Anat78 Дата: Среда, 22.01.2025, 10:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7910
  • Репутация:65±
Anat78

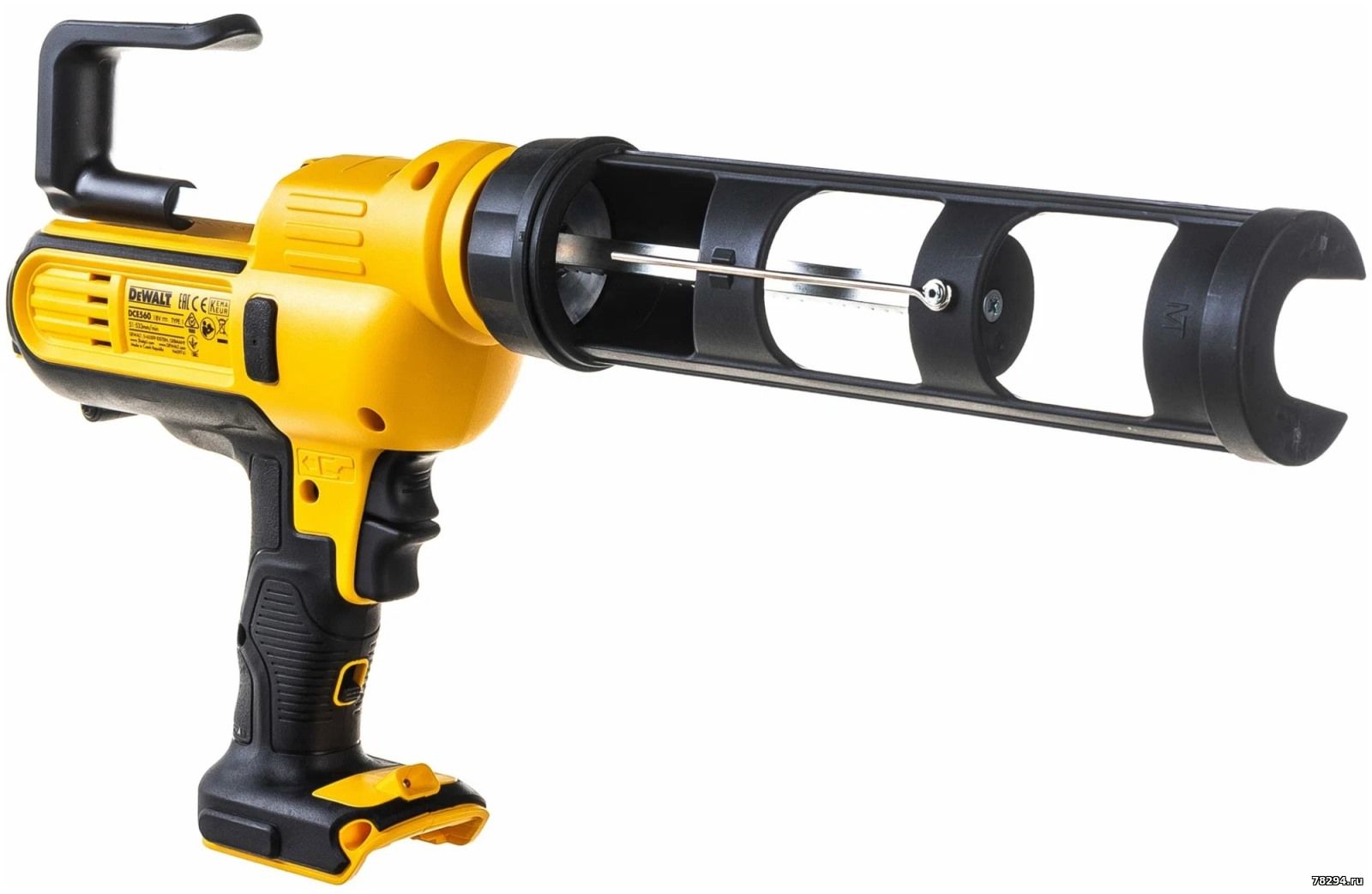

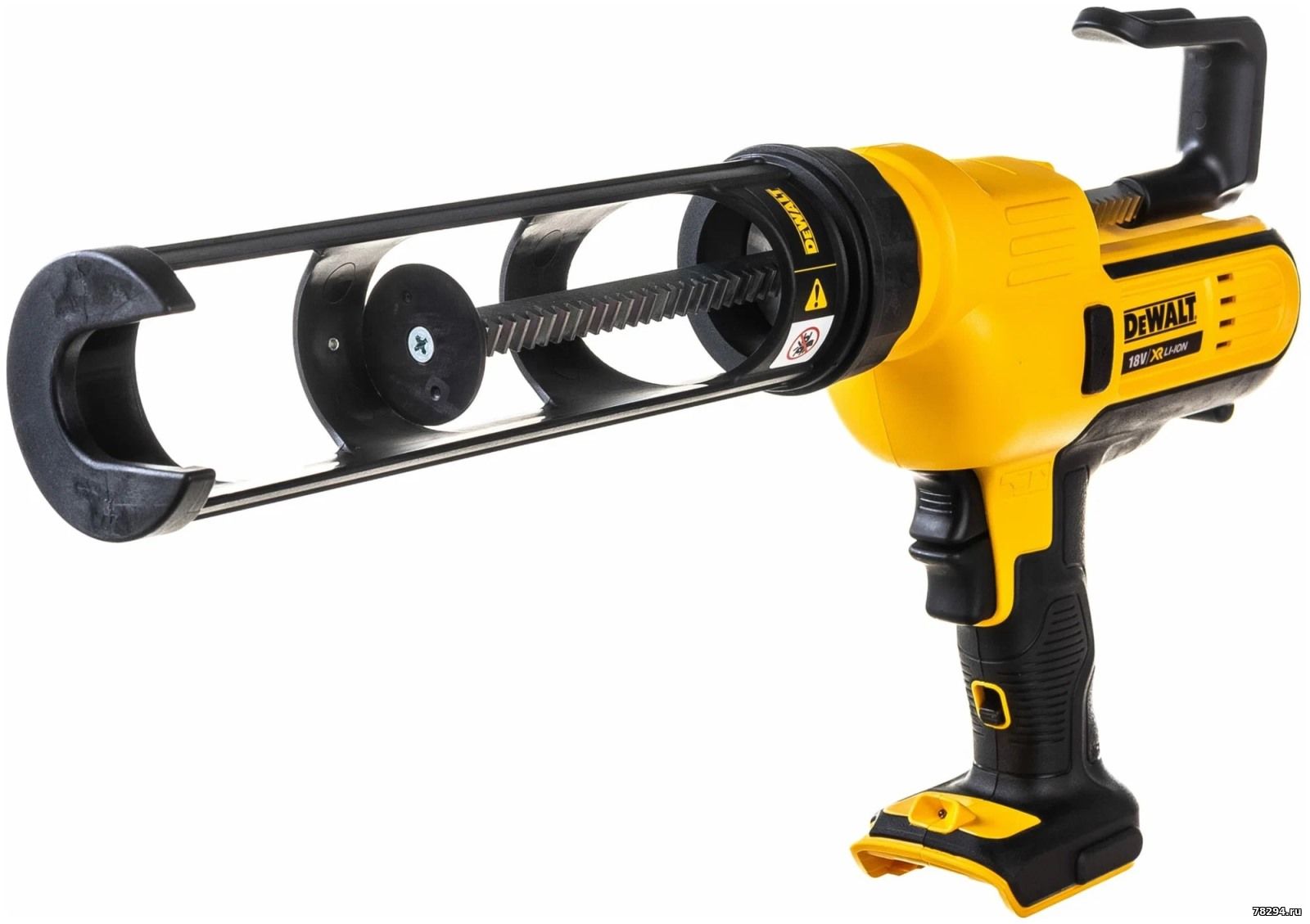

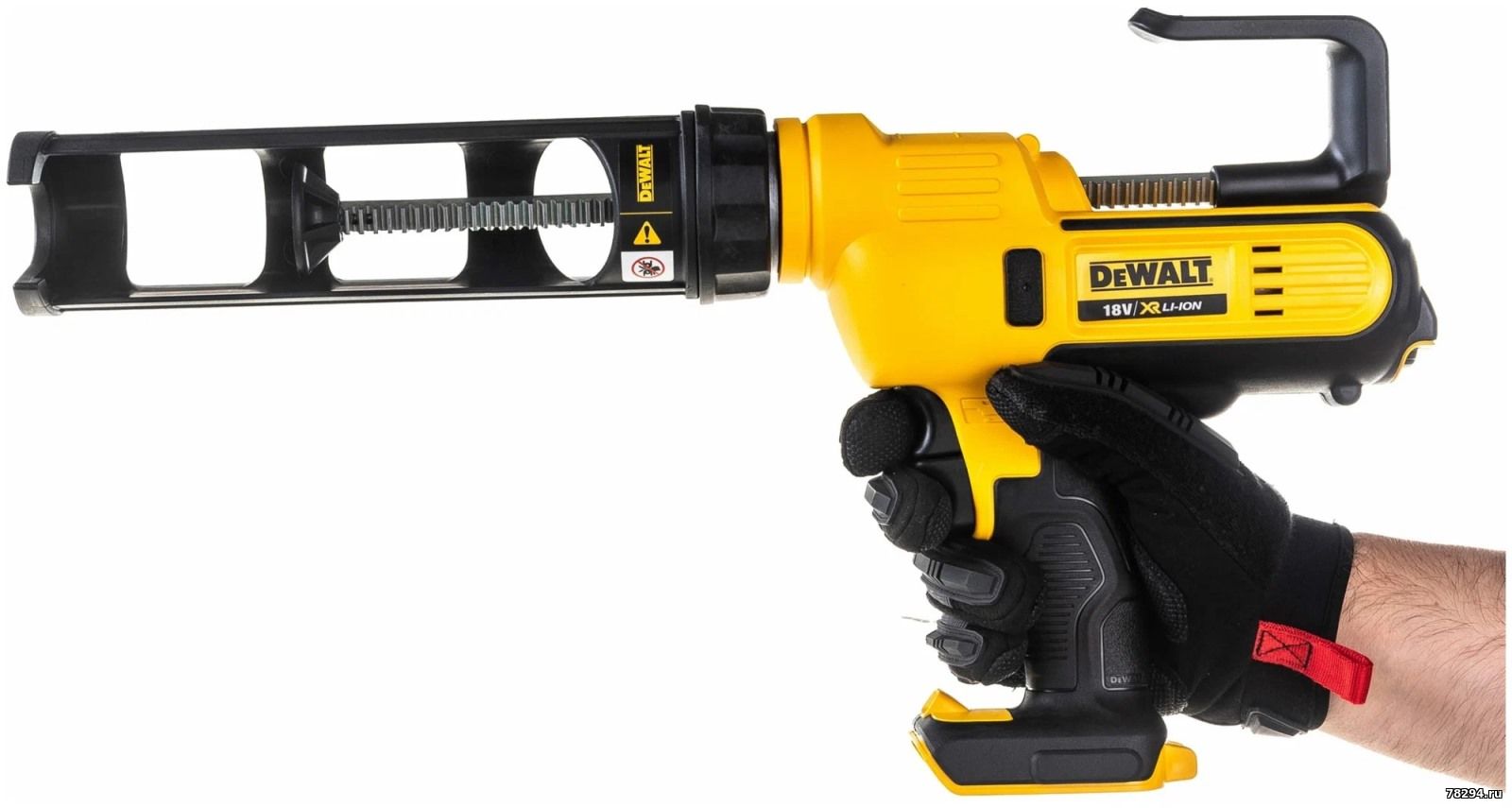

Пистолет для герметика Dewalt DCE560 ремонт и схема



Инструкция - https://www.manualslib.es/products/Dewalt-Dce560-325897.html

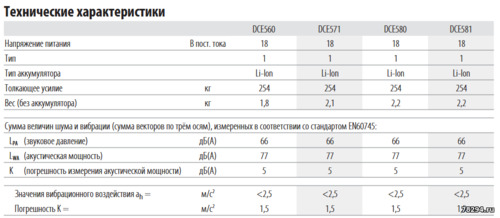

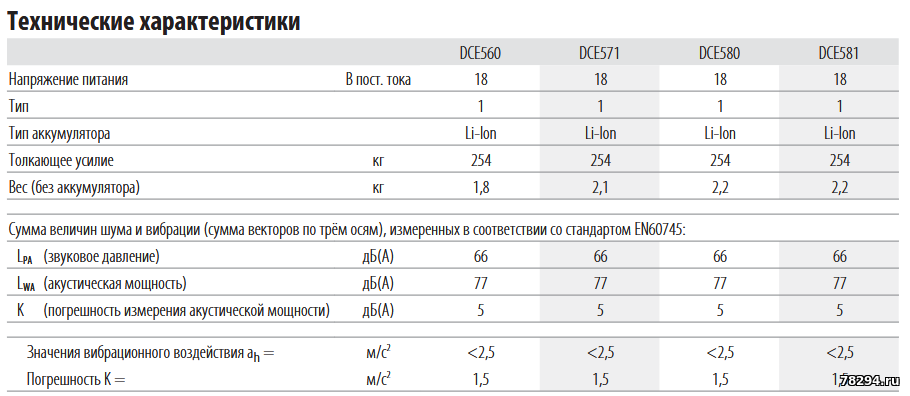

Напряжение 18 В
Объем картриджа (тубы) 300-310 мл
Совместим с Картриджи в тубах
Усилие выдавливания 2500Н (254 кг)
Скорость хода 51 - 533 мм/мин
Размеры (длина х высота) 495 х 275 мм
Вес 1,8 кг
Преимущества
Упрощает и автоматизирует процесс нанесения герметика, клея, мастики и т.д.
Совместим с картриджами в тубах
Анти-капельная функция, которая предотвращает вытекание герметика после того, как оператор перестал жать на курок

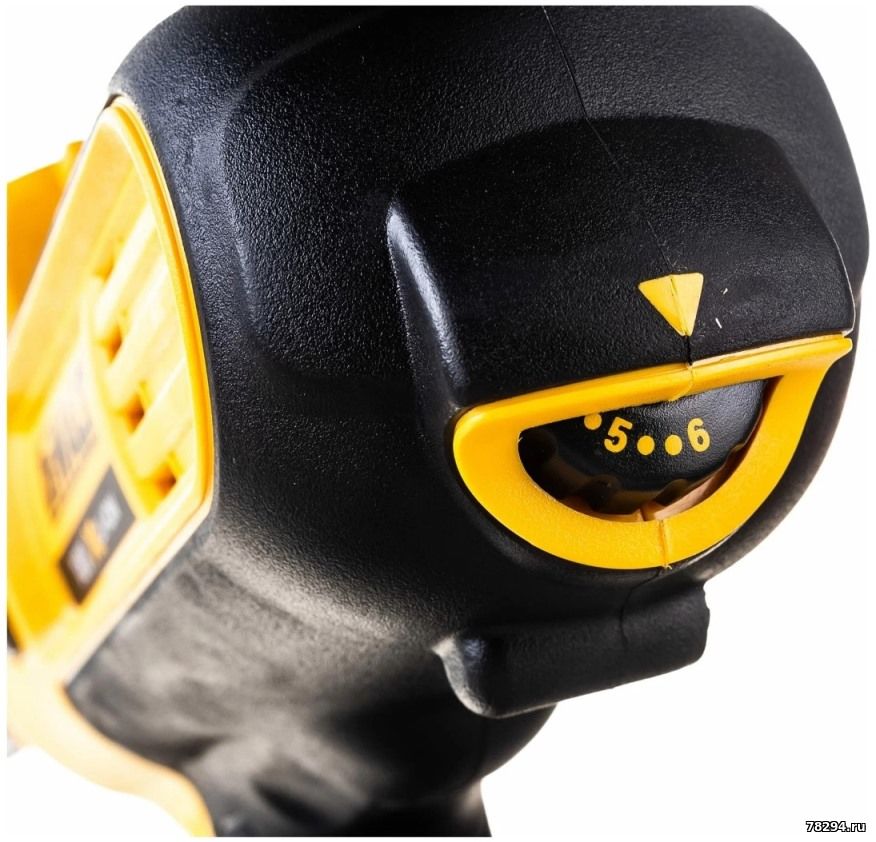

Регулируемая скорость хода поршня позволяет точно дозировать подачу материала
Яркая LED подсветка облегчает видимость рабочей зоны

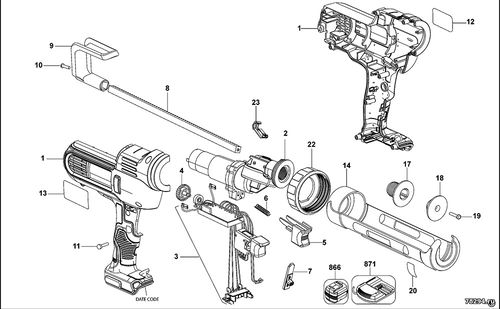

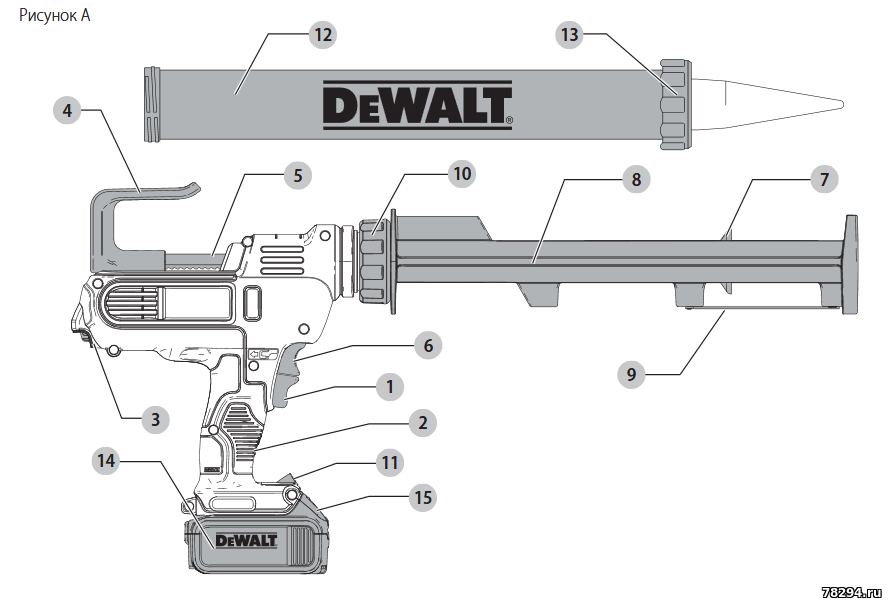

Схема DCE560:

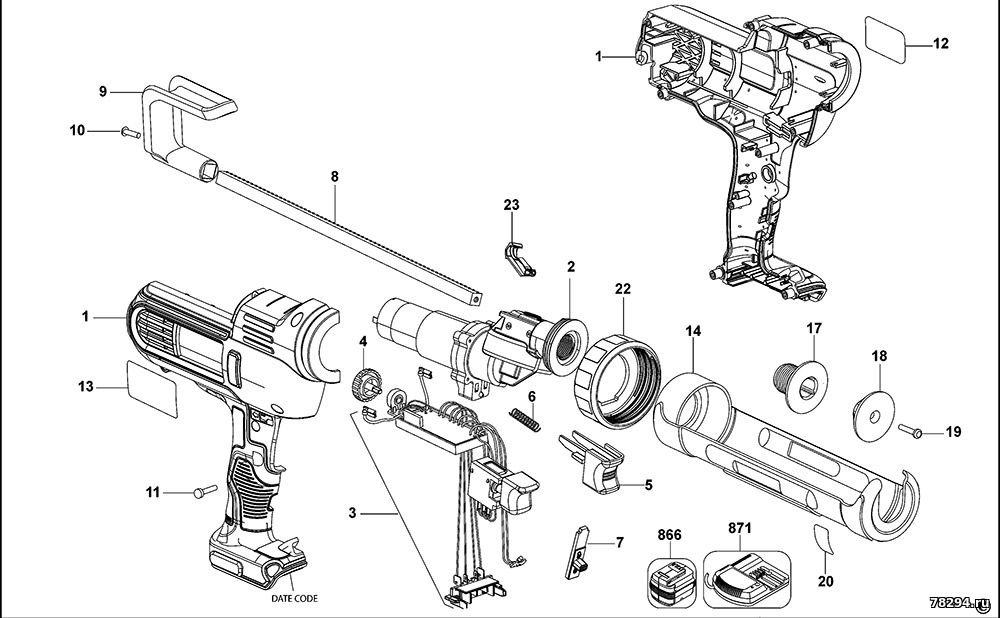

Запчасти DCE560:

1 - DeWalt CLAMSHELL SET  DCE560D1--1-N414816
2 - DeWalt MOTOR & GEARCASE DCE560D1--2-639717-00
3 - DeWalt ELECTRONIC & SWITCH DCE560D1--3-5140187-88
4 - DeWalt SPEED REGULATOR DCE560D1--4-N446085
5 - DeWalt TRIGGER DCE560D1--5-N446260
6 - DeWalt SPRING DCE560D1--6-642413-00
7 - DeWalt BUTTON LOCK-OFF DCE560D1--7-N446366
8 - DeWalt PUSHROD DCE560D1--8-642410-00
9 - DeWalt HANDLE DCE560D1--9-639061-00
10 - DeWalt SCREW DCE560D1--10-642474-00
11 - DeWalt SCREW DCE560D1--11-330019-04
12 - DeWalt IDENTITY LABEL DCE560D1--12-N460101
13 - DeWalt RATING LABEL DCE560D1--13-N459741
14 - DeWalt KIT SA DCE560D1--14-5140187-83
17 - DeWalt SCREW  DCE560D1--17-5140187-86
18 - DeWalt PLUNGER DCE560D1--18-639729-00
19 - DeWalt SCREW DCE560D1--19-642414-00
20 - DeWalt WARNING LABEL DCE560D1--20-648980-00
22 - DeWalt END CAP [NO LONGER AVAILABLE]  DCE560D1--22-5140187-87
23 - DeWalt LEVER KIT DCE560D1--23-5140202-54
866 - DeWalt BATTERY 18V - 2.0AH - 36WH  DCE560D1--866-N314783
871 - DeWalt CHARGER 10.8V - 18V DCE560D1--871-N450537
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.01.2025, 08:14 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7910
  • Репутация:65±
Anat78

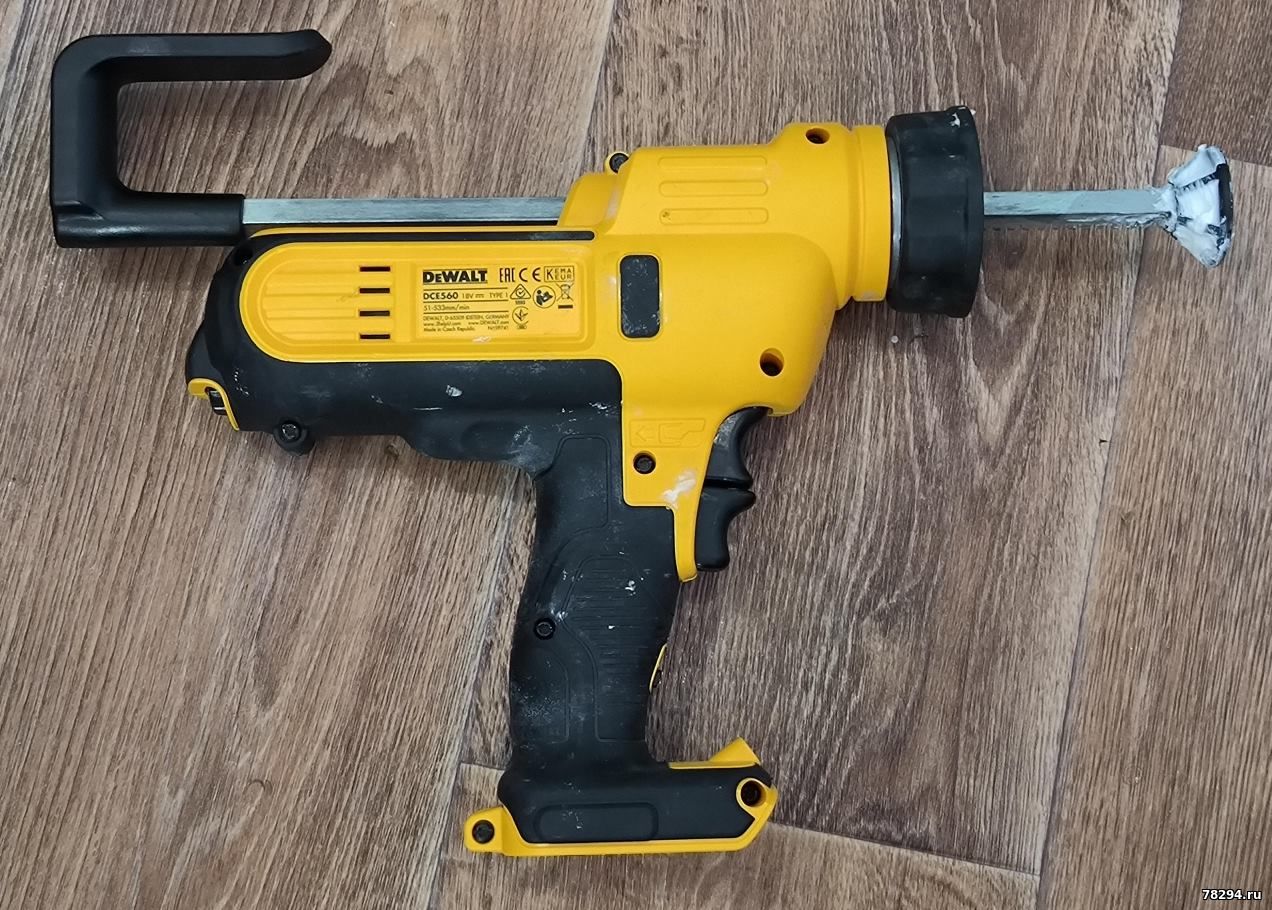

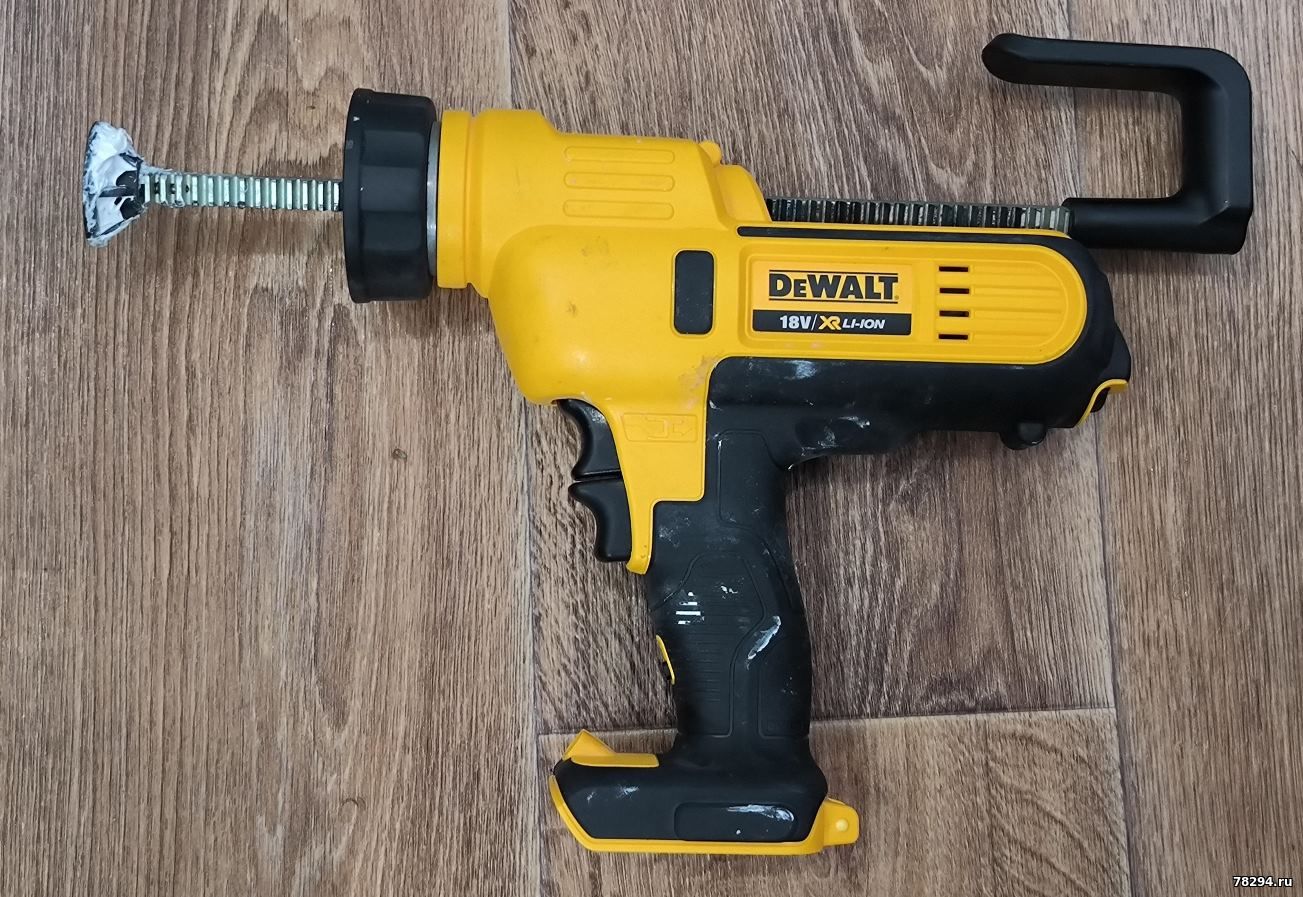

Прислали в ремонт - не работает
Замена двигателя, сказали давили старую тубу с герметиком  и перестал, сгорел
Стоит обычный 550 двигатель, шестерня 12 зубов 7,8мм





Выполнил чистку и замену смазки, теперь как новый
