Dewalt DCF860 схема и ремонт
Anat78 Дата: Суббота, 20.04.2024, 20:46 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

Dewalt DCF860 схема и ремонт



Момент 282 Нм ( 2500 in-lbs )
Инструкция: https://www.2helpu.com/i...._A9.pdf





Схема Dewalt DCF860:

Доступно только для пользователей
Запчасти:

1 - NA596682 HOUSING SA
2 - N851639 ACTUATOR FWD/REV
3 - N071836 2 ROLL PIN
5 - N791558 COVER
6 - 682211-00 8 - SCREW
7 - 330019-24 4 - SCREW
8 - NA318436 END CAP
9 - NA472076 ROTOR SA
10 - NA473118 MOTOR & SWITCH SA
11 - NA155765 MOUNT
12 - N866184 O RING
13 - N816497 GEAR
14 - NA472024 IMPACTOR
15 - NA375965 ANVIL ASSEMBLY
16 - NA163453 WASHER
17 - NA472064 NOSE SA
18 - NA562707 RING
19 - N019351 SPRING
20 - 604107-00 BALL STEEL
21 - NA549696 CLIP
22 - NA162532 CIRCLIP
23 - NA168988 SPRING
24 - N864740 WASHER
25 - N864736 RING
26 - NA376005 SLEEVE
27 - NA035478 LED KIT
28 - N911719 LABEL
29 - NA180133 RATING LABEL
30 - NA180125 LABEL
31 - NA553827 LABEL
32 - N086039 HOOK
33 - N042665 SCREW
34 - N851797 HOLDER SA
800 - N017298 GREASE G-2008 Molykote

Особенности и технические параметры
Dewalt DCF860 отличается не только технически совершенным бесщеточным двигателем и аккумуляторным питанием 18 В, но и рядом функций, облегчающих работу:
Компактная конструкция облегчает доступ в труднодоступные места.
Рабочий держатель HEX 1/4 дюйма позволяет быстро и легко заменять насадки.
Регулируемое светодиодное освещение значительно улучшает видимость на рабочем месте.
Регулировка скорости с помощью современной сенсорной панели обеспечивает полный контроль над инструментом.
Технические характеристики Dewalt DCF860
Напряжение питания: 18 В
Серия: Девальт 18В
Количество передач: 2 передачи + 1 дополнительный режим.
Скорость вращения: 0-1500/3800/3300/мин.
Максимальная частота ударов: 0-4500/мин.
Максимальный крутящий момент: - Нм
Варианты оборудования DCF860
Новая отвертка Dewalt изначально будет доступна в трех вариантах оснащения:
Отвертка Dewalt DCF860N — одиночная версия, без аккумулятора и зарядного устройства
Отвертка Dewalt DCF860NT - сольная версия, без аккумулятора и зарядного устройства, в транспортировочном кейсе TSTAK
Отвертка Dewalt DCF860E2T — версия с комплектом питания, с аккумуляторами PowerStack емкостью 1,7 Ач

Видео: Dcf 860

https://vm.tiktok.com/ZGeDBDG1F/

https://vm.tiktok.com/ZGeDB8Yww/

https://vm.tiktok.com/ZGeUXXVm6/

https://vm.tiktok.com/ZGeUXQ16x/


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 20.04.2024, 20:51 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78





Обратите внимание на новый ударный шуруповерт Dewalt DCF860. Вероятно, новый лидер по производительности и мощности в сегменте ударных винтовертов. Новый ударный винтоверт Dewalt с сенсорной панелью!

Отвертки Dewalt – введение

Казалось бы, отвертка Dewalt DCF850 появилась в продаже не так давно. Модель, вызвавшая немало недоумения, довольно быстро выбив DCF887 с позиции «самой популярной отвертки».

Вскоре производитель представил несколько других разработок, менее востребованных моделей, а именно односкоростную отвертку DCF840 и отвертку DCF845, которая официально должна была стать заменой модели DCF887 (в которой ей предшествовала 850). .

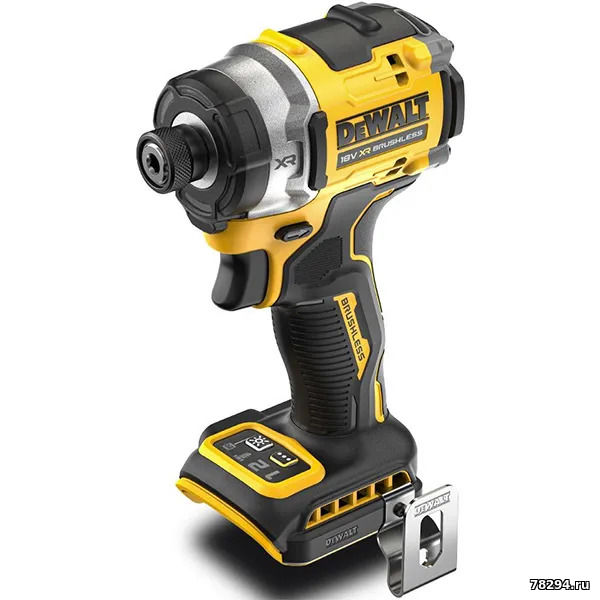

Теперь, в январе 2024 года, мир увидел совершенно новую конструкцию — беспроводной трехскоростной ударный шуруповерт Dewalt DCF860.

Что мы знаем о Dewalt DCF860?

Теперь мы знаем довольно много о новой модели нового ударного шуруповерта Dewalt. Мы знаем, что новая отвертка отмечена символом XR, предназначенным для «топовых» моделей. Мы также знаем, что, как и недавно выпущенные модели ударных гайковертов, он будет выпущен с новой сенсорной панелью управления, электронной панелью «Precision Driver» (вместо физического переключателя).

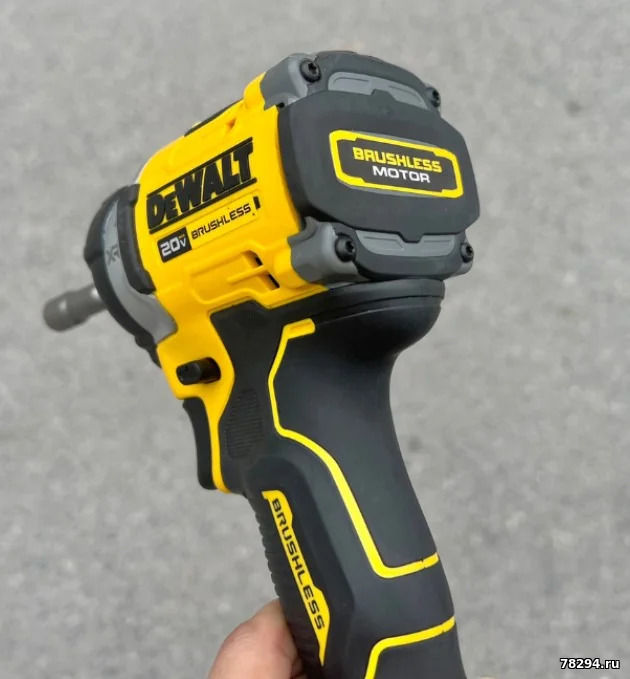

Кроме того, по фотографиям новой модели можно догадаться тот очевидный факт, что новый DCF860 будет больше модели DCF850, как минимум, на несколько десятков мм.
Особые возможности

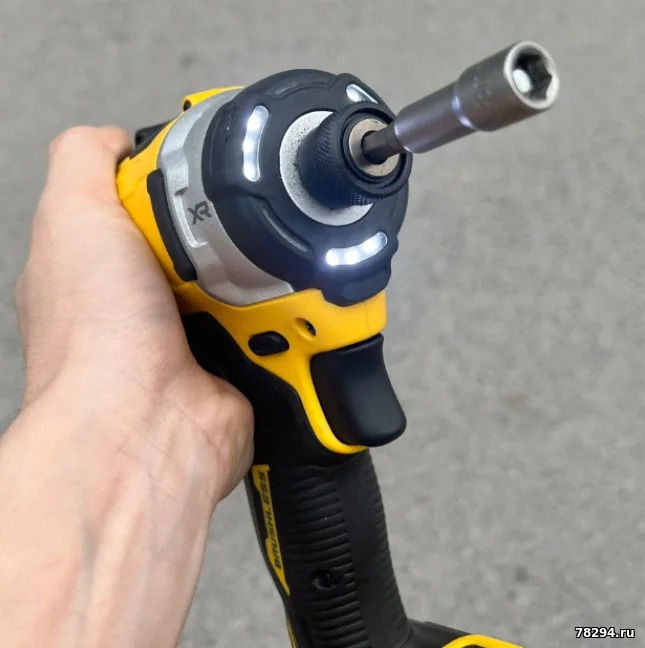

Серия 18V XR: Бесщеточный инструмент, высококачественный ударный шуруповерт с современным бесщеточным двигателем, который обеспечивает высокую производительность, гарантирует длительный срок службы инструмента и позволяет значительно сократить конструкцию. Крутящий момент до 282 Нм: позволяет выполнять сложные задачи. 3 скорости для повышения управляемости: 1-я передача — 141 Нм, 2-я передача — 242 Нм, 3-я передача — 282 Нм. Компактный размер длиной 122 мм: Обеспечивает удобный доступ к различным местам с ограниченным пространством. Легкая конструкция (1,09 кг): для максимальной мобильности. Светодиодное кольцо: для идеального освещения рабочей зоны. Кольцо из 9 светодиодов: обеспечивает 82 люмен и имеет режим фонарика. Продлеваемая гарантия: Стандартная гарантия сроком на один год и возможность продления гарантии до 3 лет после регистрации продукта на сайте производителя.
Технические данные

Источник питания: перезаряжаемый Напряжение питания: 18 В Серия: Dewalt 18V XR Тип устройства: ударный драйвер Тип двигателя: бесщеточный двигатель Рабочая ручка: шестигранник 1/2" Максимальный крутящий момент: 282 Нм Количество передач: 2 передачи + прецизионный режим. Максимальная скорость вращения: 0-1800/0-2800/0-3800/мин. Макс. частота ударов: 4500 ударов/мин. Длина изделия: 123 мм Вес отвертки: 1,09 кг.
Варианты оснащения отвертки Dewalt DCF860

На данный момент известны только три варианта комплектации, в которых будет доступен новый ударный шуруповерт Dewalt DCF860:

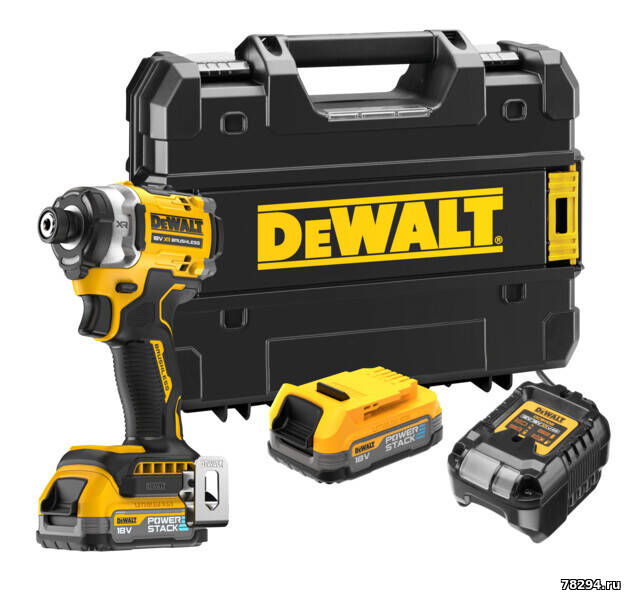

DCF860N — сольная версия, инструмент в коробке DCF860NT - инструмент в кейсе ТСТАК DCF860E2T - комплект питания с двумя аккумуляторами PowerStack и зарядным устройством в корпусе ТСТАК

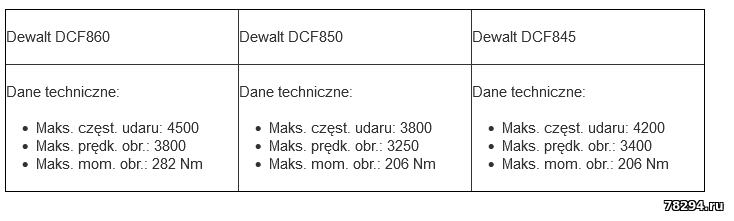

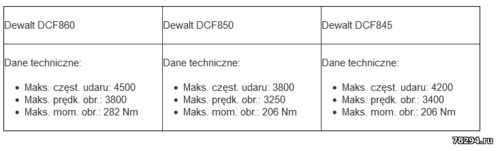

Сравнение Dewalt DCF860, DCF850 и DCF845

Сравнение динамометрических ключей DCF860, DCF850 и DCF845, сравнение их основных
технических данных, таких как крутящий момент, скорость вращения и
частота:



Dewalt DCF860 – резюме

Новая отвертка Dewalt DCF860, кажется, превосходит другие модели по скорости вращения,
максимальному крутящему моменту и частоте ударов (в том числе среди
продукции других брендов этой категории товаров, таких как Milwaukee или
Makita).

Новый шуруповерт Dewalt является самым мощным ударным шуруповертом за всю историю производителя, обеспечивая более высокую
скорость в любых условиях. DCF860 генерирует крутящий момент 282 Нм в
компактном корпусе длиной 123 мм, идеально подходящем для широкого
спектра применений в строительстве, промышленности и автомобилестроении.



Доступность Dewalt DCF860

На данный момент официальной информации о планируемой дате выхода нового ударного
драйвера нет. Однако можно надеяться, что, как и в случае с отверткой
DCF850, ждать ее долго не придется и она доберется до нас раньше, чем за
рубежом.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 21.04.2024, 03:33 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

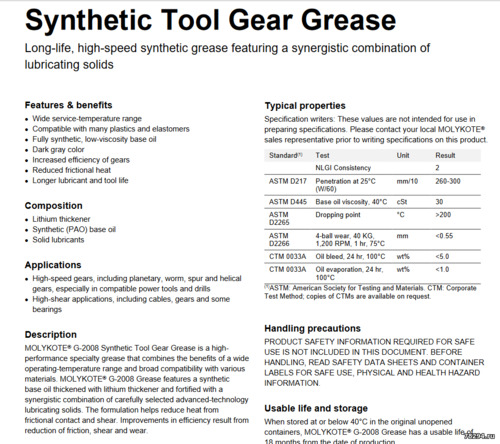

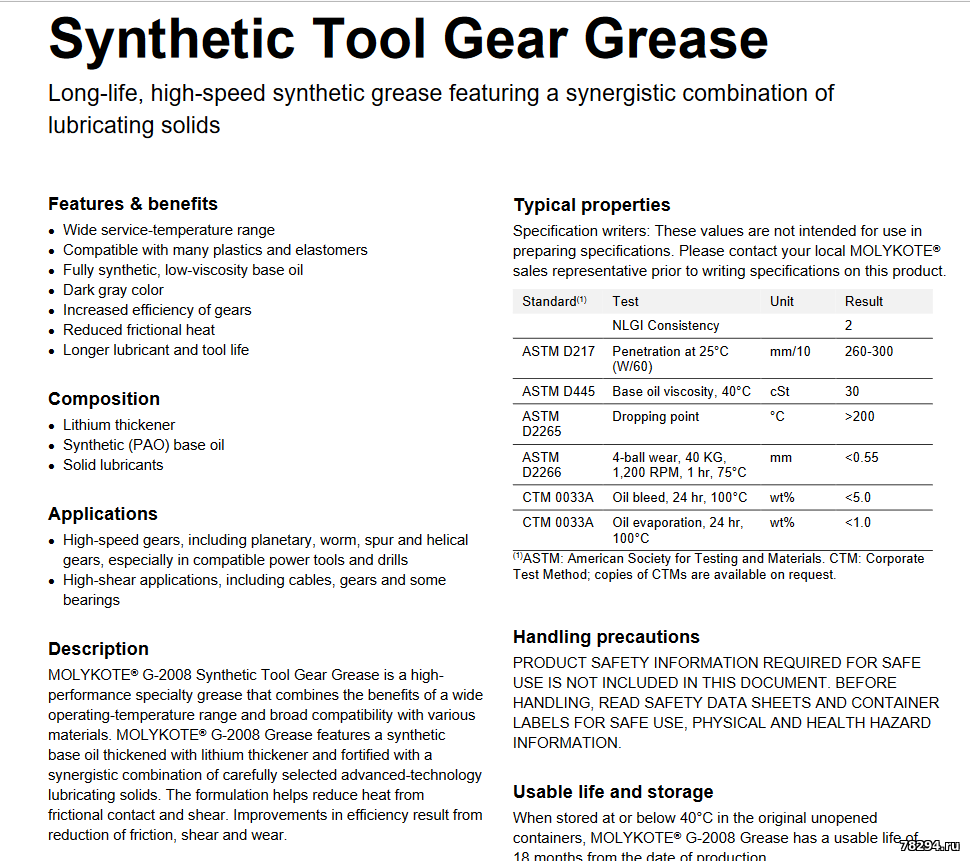

Синтетическая смазка для зубчатых передач MOLYKOTE® G-2008

Высокоэффективная специальная смазка, сочетающая в себе преимущества широкого диапазона рабочих температур и широкую совместимость с различными материалами. Смазка помогает уменьшить нагрев от фрикционного контакта и сдвига.

Повышение эффективности происходит за счет уменьшения трения, сдвига и износа.

Размеры продукта ведро 16 кг.барабан 180 кг.

Product Details
Product type MOLYKOTE® Grease
Technology Polyalphaolefin (PAO)
Base Oil Visc @ 40C 30
NLGI Grade 2
Thickener Lithium
Solid Lubricants MoS2
Low Temp © -40
High Temp © 130
Color (PPSH-50) Dark Gray
