Импульсный шуруповерт Dewalt DCF850N-XJ схема и ремонт
Anat78 Дата: Среда, 23.11.2022, 16:55 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

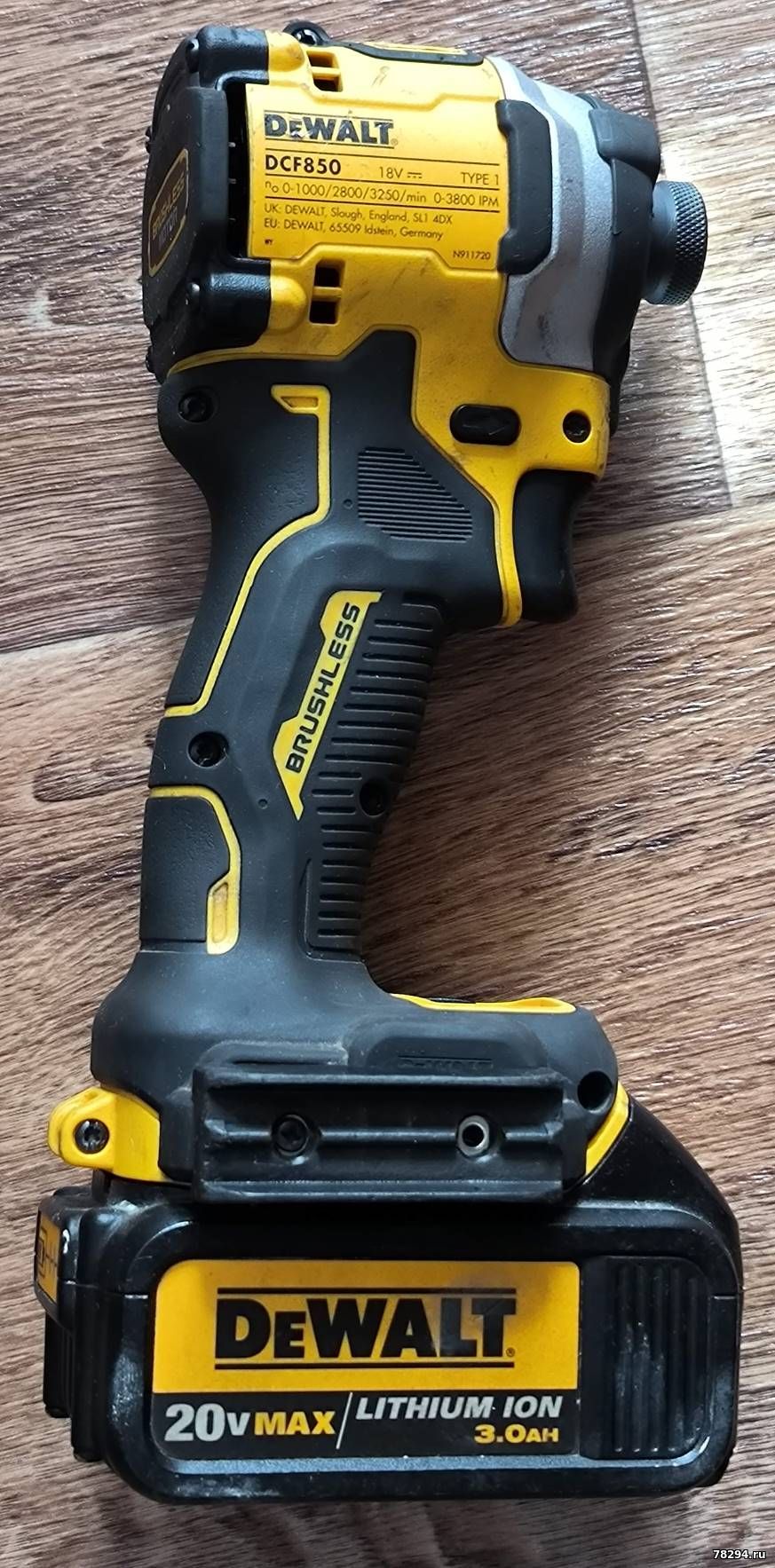

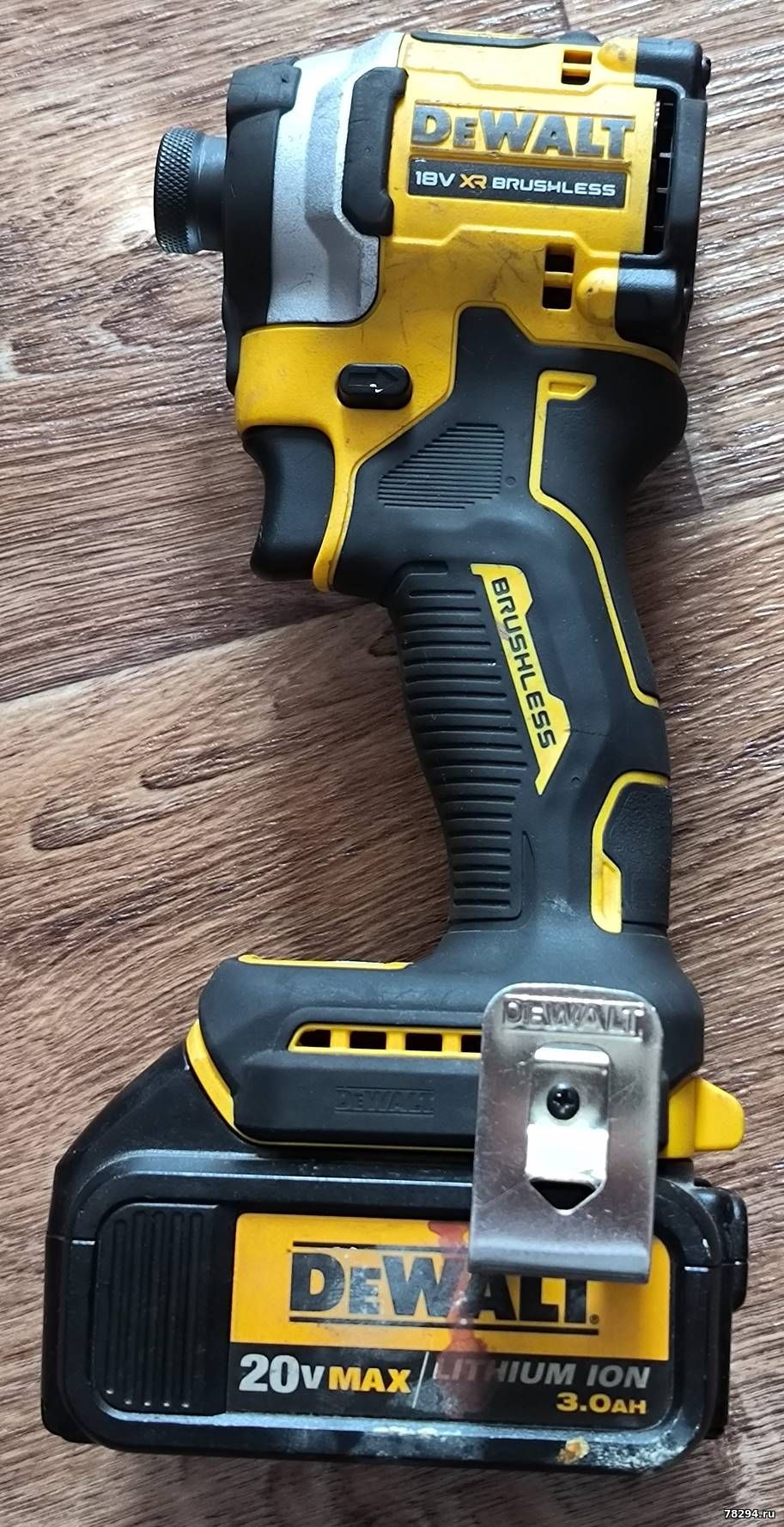

Бесщёточный импульсный шуруповерт Dewalt 18 В XR DCF850N-XJ схема и ремонт



Имея длину всего 100,8 мм в головной части, Dewalt DCF850 получает титул самого компактного ударного шуруповёрта . Он настолько короткий, что батарея должна была бы выступать дальше цангового патрона. Но ДеВольт нашёл выход, слегка задрав головную часть так, чтобы при работе батарея уходила немного назад.
Что касается веса, то это 0,95 кг. Общий вес с той же батареей на 5,0 Ah – 1,6 кг. Если вам нужен как можно более компактный вариант, возьмите батарею PowerStack, и тогда получите всего 1,32 кг.

Инструкция: https://www.toolservicenet.com/i....850.pdf

  • Модель – DeWalt DCF850B/DCF850P1
  • Тип двигателя – бесщёточный
  • Патрон – внутренний шестигранник 1/4″
  • Максимальный крутящий момент – 206 Нм
  • Частота ударов – 0-3800 уд/мин
  • Максимальная скорость холостого хода – 1000/2800/3250 об/мин
  • Длина – 100 мм
  • Высота – 203 мм
  • Вес – 0,95 кг
  • Гарантия – 3 года
    У модели DCF887 практически всё то же самое, кроме размеров – длина его головной части составляет 135 мм.

    Схема DCF850:

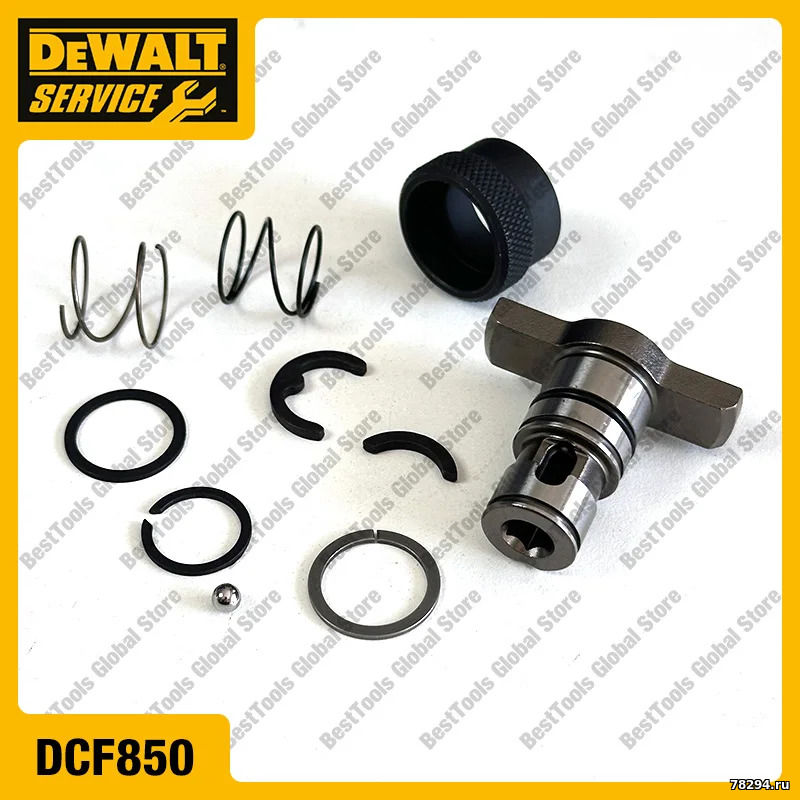

    В случае если нужен DCF850 как гайковерт и винтоверт, то меняется выходной вал за 350р:





    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
  • Anat78 Дата: Вторник, 01.08.2023, 10:51 | Сообщение # 2

    Администраторы

    Anat78

    Майор

    • Сообщений:6385
    • Репутация:49±
    Anat78

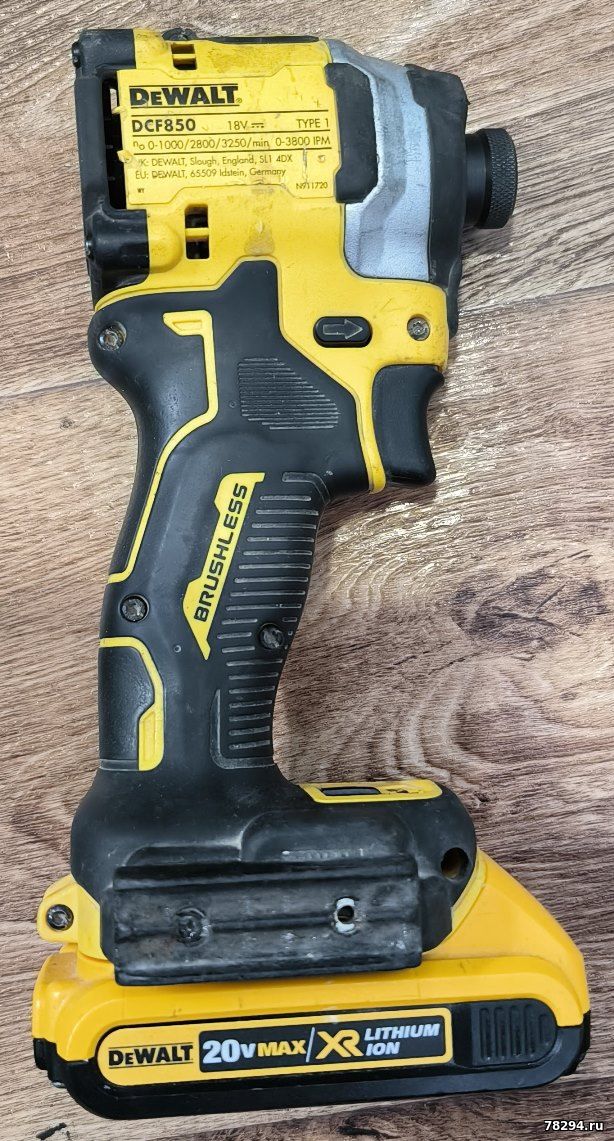

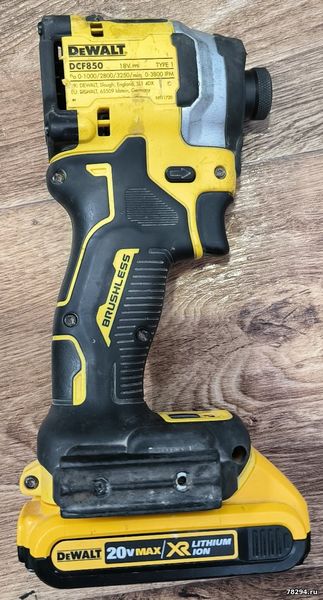

    Прислали винтоверт Dewalt DCF850 в ремонт, не крутит

    Оказалось сдохли датчики Холла - меняем на новые просто

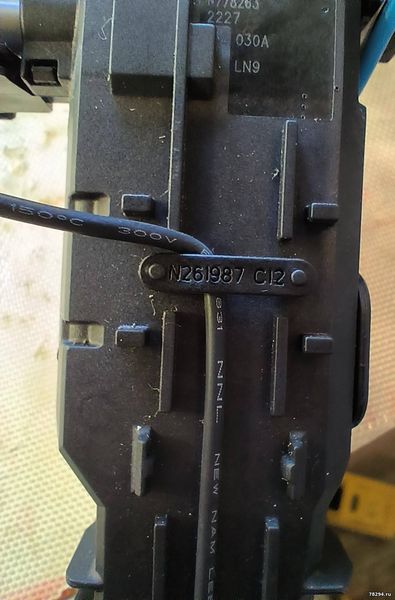

    Двигатель N773999



    подшипник внутри якоря - вот так и создается компактность, все продумано




    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 17.08.2023, 07:41 | Сообщение # 3

    Администраторы

    Anat78

    Майор

    • Сообщений:6385
    • Репутация:49±
    Anat78

    Еще 2 шт сделал винтоверты 850

    У первого - замена в двигателе якоря NA081148 - https://alli.pub/6rilav



    у второго замена кнопки

    видео проверки работы:

    http://www.78294.ru/_fr/16/vid_20230813_152208_online_vid.mp4

    http://www.78294.ru/_fr/16/vid_20230815_135507_online_vid.mp4


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    krutkoo2222 Дата: Среда, 06.09.2023, 01:40 | Сообщение # 4

    Пользователи

    krutkoo2222

    Рядовой

    • Сообщений:1
    • Репутация:0±

    Здравствуйте, подскажите, пожалуйста, шуруповёрт dcf850 при малом нажатии на кнопку начинает крутить, но при дальнейшем нажатии на кнопку резко отключается, при этом светодиоды гаснут. Если включить на 1-ю скорость, то отключается только при вращении в по часовой стрелке, при вращении против часовой стрелки отключается только под нагрузкой на мотор. Если включать на 2 и 3 скорость, также отключается в обоих режимах работы( по часовой и против). Можете подсказать в какую сторону копать? Заранее спасибо =)
    Anat78 Дата: Среда, 06.09.2023, 01:44 | Сообщение # 5

    Администраторы

    Anat78

    Майор

    • Сообщений:6385
    • Репутация:49±
    Anat78

    Интересный случай, заносите проверю и сделаю просто, сами можете только сломать еще сильнее

    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 12.10.2023, 23:10 | Сообщение # 6

    Администраторы

    Anat78

    Майор

    • Сообщений:6385
    • Репутация:49±
    Anat78

    Сделал еще 2 штуки:

    видео:





    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    vugordeev Дата: Пятница, 01.12.2023, 21:49 | Сообщение # 7

    Пользователи

    vugordeev

    Рядовой

    • Сообщений:1
    • Репутация:0±

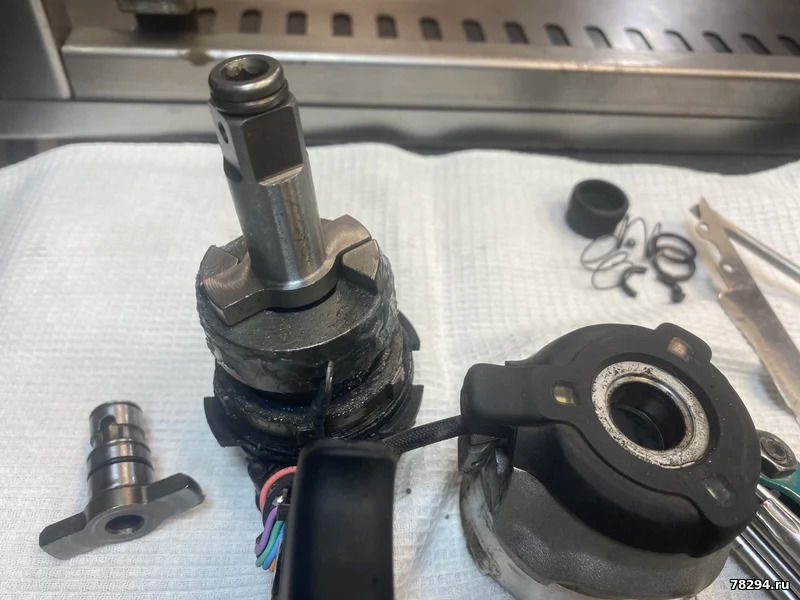

    Добрый день. Господа, кто может поделится номером выходного вала от европейского DCF850? Хочу азиата с его глубоким патроном в европейца переделать. Заранее спасибо.
    ndalicey3 Дата: Среда, 27.12.2023, 15:59 | Сообщение # 8

    Пользователи

    ndalicey3

    Рядовой

    • Сообщений:1
    • Репутация:0±

    Выше описали проблему, крутит только в одну сторону, тормозит на 2й 3й скорости вообще и гаснет, было ровно тоже самое, по итогу нашли трещину на магните якоря

    Сообщение отредактировал ndalicey3 - Среда, 27.12.2023, 16:00
    sonyknet Дата: Пятница, 08.03.2024, 04:30 | Сообщение # 9

    Пользователи

    sonyknet

    Рядовой

    • Сообщений:1
    • Репутация:0±

    Может кому интересно







    Сообщение отредактировал sonyknet - Пятница, 08.03.2024, 04:40
    Anat78 Дата: Среда, 10.04.2024, 11:46 | Сообщение # 10

    Администраторы

    Anat78

    Майор

    • Сообщений:6385
    • Репутация:49±
    Anat78

    Ремонт Dewalt DCF850 №57 не крутит вообще

    замена в двигателе якоря NA081148 - https://alli.pub/6rilav
