Гайковерт Dewalt DCF899 схема ремонт
Anat78 Дата: Пятница, 30.09.2022, 13:51 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Гайковерт Dewalt DCF899 схема ремонт




Инструкция: https://www.toolservicenet.com/i....899.pdf



Dewalt DCF899 схема:



У этого гайковерта можно всегда поменять запчасти:

МОТОР И ВЫКЛЮЧАТЕЛЬ В СБОРЕ
Артикул:
N415892
Артикул замены:
N578553



НАКОВАЛЬНЯ:
Артикул:
Тип4 - N851276
Тип3 - N866410
Тип1 - N415874
N880093

с фиксатором:



с кольцом -
артикул:
N882713
N415875 для Dewalt DCF899HB DCF899HP2



Корпус в комплекте с наковальней и шайбой фторопластовой N866411 или N880093



Плата без двигателя:
Переключатель N438606 для Dewalt N426401N578553 DCF899HB DCF899HP DCF899M1 DCF899HP2 DCF899HP2



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 16.10.2023, 08:31 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

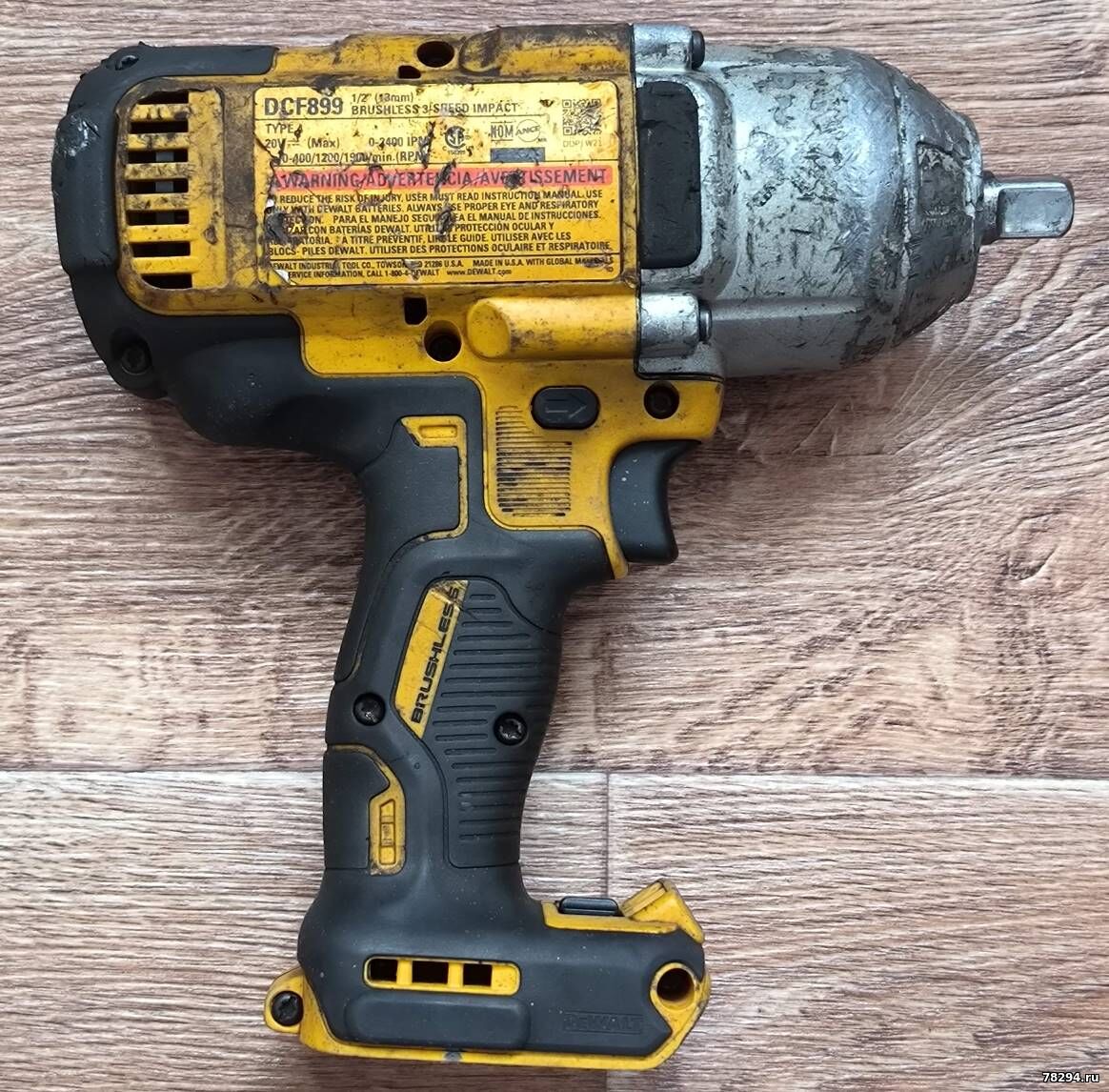

Принесли  в ремонт - дергается, отмывка и ремонт кнопки, все работает



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.03.2024, 19:56 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

n455708 dewalt плата DCF899







Диод маркировка W2 - это диод 1N4148WS


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Pullkust Дата: Пятница, 29.03.2024, 01:02 | Сообщение # 4

Пользователи

Pullkust

Рядовой

  • Сообщений:1
  • Репутация:0±

Доброго дня.Не подскажите какие там стоят датчики холла? Искал где мог, не нашел. И к тому же интересует номинал  smd конденсаторов(те что 7 в ряд, около электролита).
