Форум » Электроинструмент » Разборка, ресмонт и обзоры электроинструментов » Dewalt » Разборка и ремонт шуруповерта Dewalt DCD999 ремонт платы (1500р)
Разборка и ремонт шуруповерта Dewalt DCD999 ремонт платы
Anat78 Дата: Четверг, 29.09.2022, 11:08 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

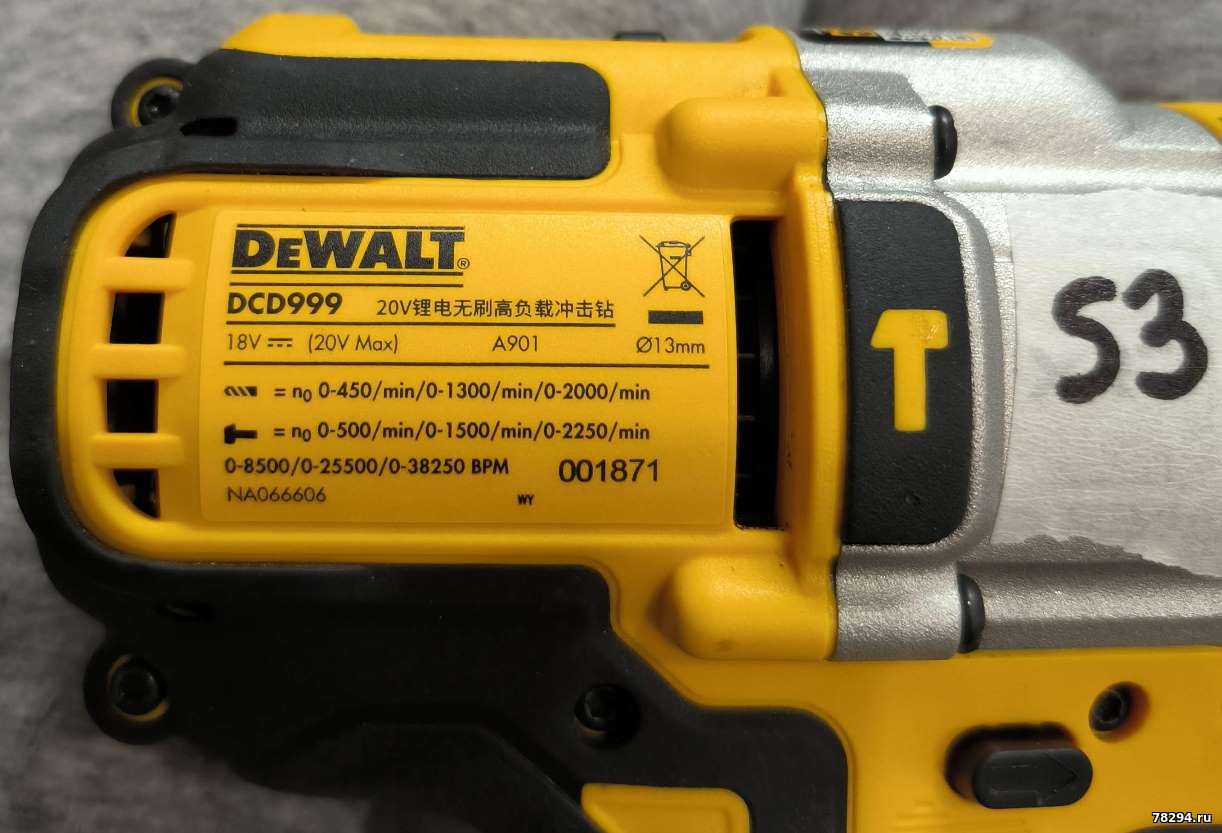

Разборка и ремонт шуруповерта Dewalt DCD999 ремонт платы

напряжение аккумулятора 18 В
максимальный крутящий момент 126.9 Н·м
бесщеточный двигатель
макс. диаметр сверления (дерево) 55 мм
макс. диаметр сверления (металл) 15 мм
вес 1.7 кг
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.09.2022, 11:34 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

Инструкция: https://www.toolservicenet.com/i....999.pdf

Схема DCD999
Запчасти



#34 - Мотор с платой управления, кнопкой и подсветкой
  • N793096


#2 - LEVER
Part# N146719
#3 - SPRING
Part# N316079
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.09.2022, 12:56 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

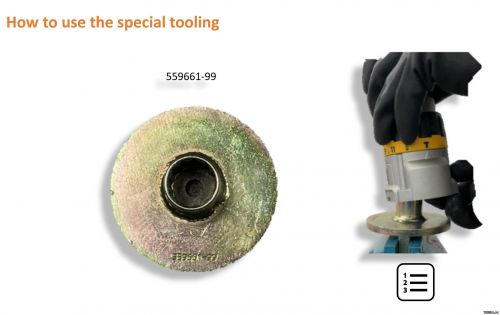

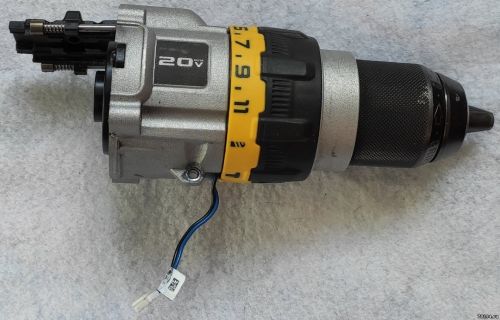

Замена патрона на DCD999:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nn152mmm Дата: Четверг, 29.09.2022, 12:56 | Сообщение # 4

Пользователи

nn152mmm

Рядовой

  • Сообщений:9
  • Репутация:2±
вот такая проблема с патроном на девольте
патрон крутится в обе стороны со щелчками, а губки стоят на месте
как его затянуть?
может кто знает как она решается?
Anat78 Дата: Четверг, 29.09.2022, 12:57 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

Стандартная ситуация, затяните со всей силы просто
Не раскручивайте патрон до упора

Если губки не двигаются то разбираем патрон и ставим губки обратно на резьбу
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 12.03.2023, 22:18 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

Пришла в ремонт пара DCD999 причина моргает подсветкой но не крутит:











плата N793096 / N754542









Платы оригинальные опять подорожали, теперь стоят 9 тыс. первый заказчик отказался от ремонта просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 10.06.2023, 14:22 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

Еще пара Dewalt DCD999 №41 и №43, в одном сгорела плата - замена на новую, во втором сгорел двигатель - заменен:



http://www.78294.ru/_fr/16/vid_20230415_081137_online_vid.mp4

http://www.78294.ru/_fr/16/vid_20230606_160738_online_vid.mp4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 27.07.2023, 11:55 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5731
  • Репутация:41±
Anat78

1/2" Keyless Drill Chuck Extra 50-RV, Size 13, 9/16-18 Threaded Mount, Clamping Capacity 1/16" - 1/2", 1.5mm – 13mm. For Milwaukee Fuel
Series 1/2" Drills. Rohm Part # 1322450 ROHM PRODUCTS OF AMERICA, INC.







Быстрозажимной сверлильный патрон Extra 50-Rv, размер 13, резьбовое крепление 9/16-18, зажимная способность 1/16" - 1/2", 1,5–13 мм.
Превосходный сменный сверлильный патрон для аккумуляторных дрелей Milwaukee Fuel серии 1/2 дюйма.
Быстродействующий, радиальный замок, металлическая конструкция с твердосплавными губками и сквозным отверстием. Деталь № 1322450 Rohm.
Сменный сверлильный патрон также подходит к этим популярным моделям дрелей Dewalt: Dcd998 И Dcd999
Специально разработанный сверлильный патрон для аккумуляторных дрелей с остановкой шпинделя с максимальным крутящим моментом до 80 Нм (59 фут-фунтов)
  • Очень компактная конструкция: самый короткий в мире профессиональный сверлильный патрон длиной всего 2 дюйма!
  • Простой зажим и разжим одной рукой для максимального удобства пользователя
  • Радиальная блокировка предотвращает нежелательное высвобождение инструмента при движении по часовой стрелке или против часовой стрелки.
  • Прочный промышленный дизайн делает его ударопрочным для универсального использования и ударного бурения.
  • Свободно вращающийся защитный концевой диск предотвращает повреждение от столкновения и попадания мусора в патрон
  • Твердосплавные вставки в зажимных губках для превосходной износостойкости
  • Сквозное отверстие для использования со стопорным винтом (не входит в комплект)
