Внутреннее устройство дрелей DeWalt DCD990/932/995
Anat78 Дата: Среда, 02.03.2022, 14:12 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Внутреннее устройство 3-х скоростных аккумуляторных дрелей DeWalt DCD990/932/995





Внутреннее устройство (на примере DCD990):



При достижение установленного момента происходит отключение двигателя вместо треска «трещетки». Экономия времени и энергии батареи.

13 мм полностью металлический сверлильный патрон производства Rӧhmс
твердосплавными вставками в губках. Данный тип патрона предназначен для
использования при тяжелых режимах с большими крутящими моментами.

Муфта автоматической блокировки патрона выполнена на пяти роликах
(блокировочных элементах) для надежной фиксации вала при высоком
крутящем моменте.

Редуктор и переключатель режимов (на примере DCD990):





Переключатель скоростей –гибридный.
Помимо металлического кольца –механического переключателя режимов
работы редуктора, в переключателе находится плата электронного селектора
режимов, сообщающая контроллеру о выбранной пользователем скорости.
Контроллер соответственно изменяет режим работы двигателя.

Металлическое кольцо переключателя скоростей при движение вперед –назад блокирует вращение соответствующей кольцевой шестерни, изменяя
таким образом передаточное число редуктора.
Многоступенчатый планетарный редуктор выполнен полностью из металла и предназначен для передачи большого крутящего момента.

Представленные модели поставляются в комплектации М2 (например DCD995M2) с аккумуляторами емкостью 4 Ач.

Аккумулятор собран на базе банок Sanyo серии UR18650RXемкостью 2
Ачс максимальным током 22 А. Параллельное соединение двух таких банок
позволяет получить ячейку ёмкостью 4 Ачс максимальным током в 44 А.
Такой ток позволяет получить с аккумулятора номинальным напряжением 18 Вольт 800 –900 Вт мощности.

Которые с учетом КПД превращаются в 650 Вт выходной механической мощности.



Вывод:
Появившаяся на рынке линейка аккумуляторных 3-х скоростных дрелей
производства DeWaltс новым бесщеточнымдвигателем обладает техническими
особенностями, позволившими увеличить ресурс и удобство использования
инструмента потребителем.

Мощность аккумуляторного инструмента сравнялась с мощностью сетевого.
Предлагаемая комплектация более емкими аккумуляторами позволяет
максимально полно воспользоваться возможностями двигателя и получить
максимальную автономность. Индикатор уровня заряда


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 13.08.2022, 22:49 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Схема DCD995



Схема DCD990

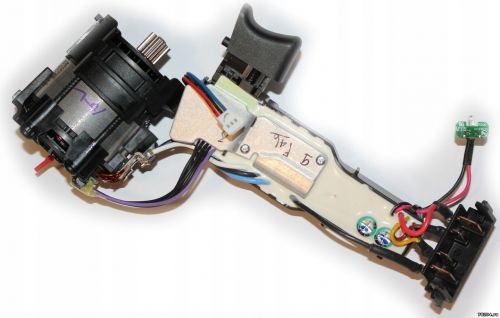

Плата управления и двигатель DeWalt DCD990 и 995, код запчасти: N389442
