Разборка и ремонт шуруповерта Dewalt DCD790/DCD795
Anat78 Дата: Четверг, 20.01.2022, 10:08 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Разборка и ремонт шуруповерта Dewalt DCD790
сгорел двигатель от перегрузки, фото:

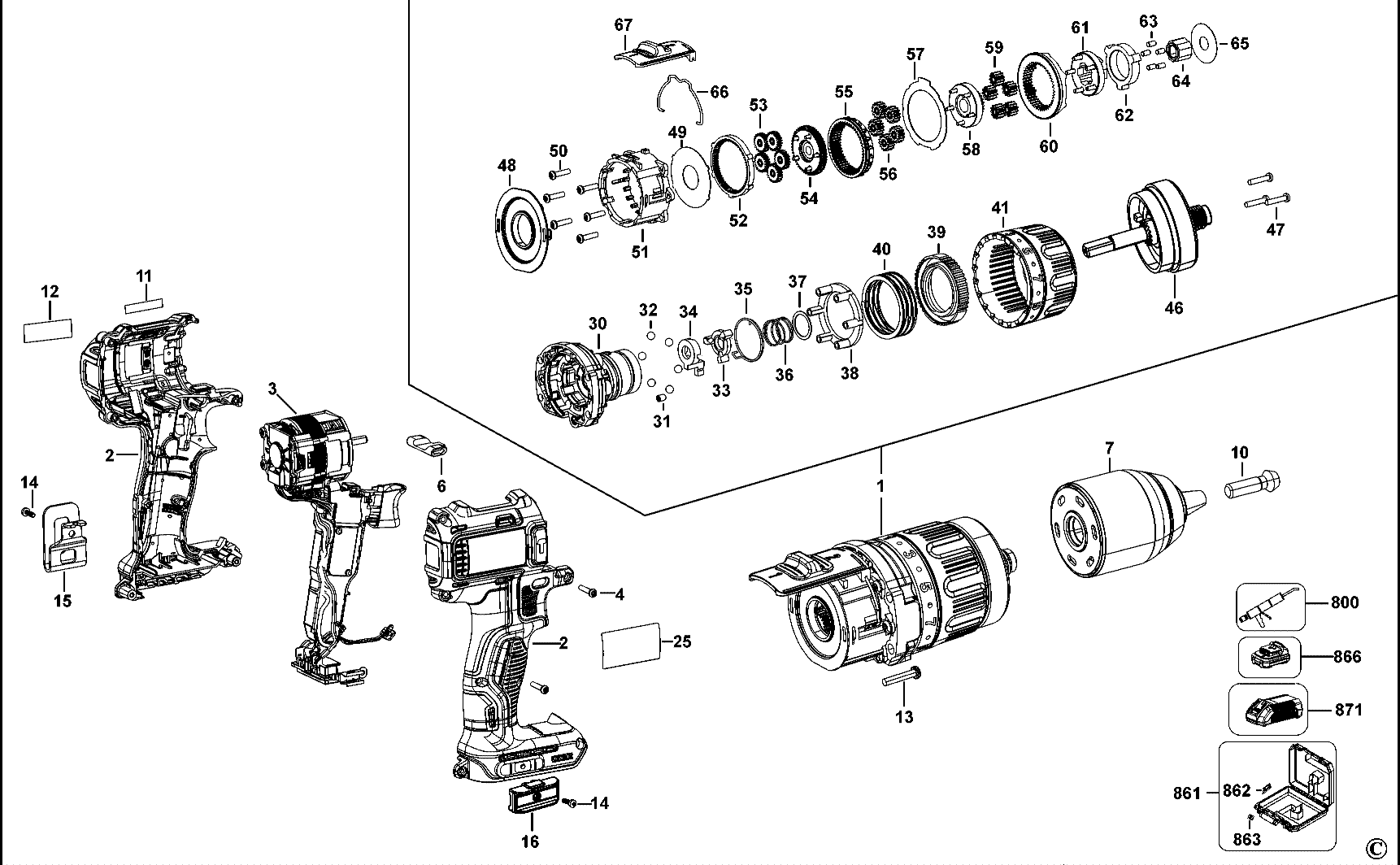

Взрыв схема DCD790:



Взрыв схема DCD795:

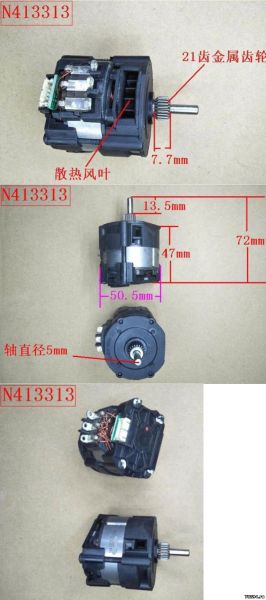

Мотор 350 Вт. Внутри находятся печатные платы Холла и охлаждающие вентиляторы. Напряжение привода двигателя 18В. Мощность: 350 Вт.

Скорость: 31570 об/мин.

Вес: около 255 грамм.

Модель: N413313







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 21.01.2022, 09:20 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Новый двигатель стоит 2 тыс рублей, можно купить здесь:

https://alli.pub/6l1oxz

Оригинальная плата с двигателем имеет код запчасти: N434176



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.03.2022, 09:54 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Еще один Dewalt DCD790 ремонт, иногда не включался, плюс проверка двигателя и обслуживание

Двигатель оказался немного подгоревшим - выполнил доп изоляцию обмоток
Ремонт платы - теперь все работает на отлично, плюс простая диагностика батареи на измерение емкости, от 1,3ач осталось 1,2ач







резистор 5,6ком





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.05.2022, 15:16 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Еще один шуруповерт DCD790  починил плату:



видео: http://www.78294.ru/_fr/14/VID_20220519_06.mp4


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.02.2024, 10:32 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Просто прислали в ремонт плату от DCD790  № 55





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 07.04.2024, 01:25 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
DeanDave221162 Дата: Пятница, 26.04.2024, 20:12 | Сообщение # 7

Пользователи

DeanDave221162

Рядовой

  • Сообщений:3
  • Репутация:0±

Доброго времени! Шуруповерт Dewalt DCD790 type-3. Не могли бы Вы подсказать что за компоненты и их номиналы на плате управления? Я так понимаю это конденсаторы, так ли они важны в этих цепях? Суть проблемы - загорается подсветка на долю секунды и ничего не происходит. По осциллографу датчики холла отрабатывают, правда питание на них приходит от кнопки на долю секунды ( проверял путем подачи 5 Вольт на них с ЛБП ) Не добрался до силовых ключей пока, двигатель не отключал тоже. Не подскажите куда копать? Спасибо!



Сообщение отредактировал DeanDave221162 - Пятница, 26.04.2024, 20:39
Anat78 Дата: Пятница, 26.04.2024, 22:15 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

У вас защита срабатывает, смотрите ключи

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
DeanDave221162 Дата: Суббота, 27.04.2024, 02:55 | Сообщение # 9

Пользователи

DeanDave221162

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
У вас защита срабатывает, смотрите ключи

Вы правы, из 9 транзисторов на обратной стороне платы, эти превратились в резисторы непонятного сопротивления


Силовые ключи все в норме и с минимальным разбросом параметров

Добавлено (27.04.2024, 03:11)
---------------------------------------------
Что-то сомневаюсь в успешном исходе ремонта, все ли в порядке после такого с ШИМ

Anat78 Дата: Суббота, 27.04.2024, 11:37 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

Контроллер да мог сгореть и тогда ничего не поделать

Отремонтировал еще один Dewalt DCD790

Ремонт кнопки (не выключалась подсветка) и переборка всех батарей на 2,6ач:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
DeanDave221162 Дата: Суббота, 27.04.2024, 21:23 | Сообщение # 11

Пользователи

DeanDave221162

Рядовой

  • Сообщений:3
  • Репутация:0±

Немножко не в тему вопрос: вы очищаете от, назову это компаунд, плату, чисто механически, там всякими приспособлениями типа пластиковых лопаток плату? Просто ввиду основного вида деятельности - ремонт ноутбуков, с таким практически не сталкиваюсь
Anat78 Дата: Суббота, 27.04.2024, 22:49 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6543
  • Репутация:52±
Anat78

да щеточками и зубочистками
больше увы никак не получится


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
